СТОМАНЕНИ СЕКЦИОННИ ГАРАЖНИ ВРАТИ ISO 45 EVO

СЕКЦИОННИ ГАРАЖНИ ВРАТИ С ДЕБЕЛИНА 45 ММ И ИЗКЛЮЧИТЕЛНО ВИСОКА ИЗОЛАЦИЯ

Имате по-високи изисквания? Винаги ли искате да получавате най-доброто от всичко?
Със секционната врата iso 45 EVO вече можете да сте сигурни точно в това: новата врата ви предлага максимална енергийна ефективност, сигурност, качество и най-широк избор от покрития и цветове, в пакет “всичко в едно”.

Тогава изберете секционна врата EVO с 45 мм изолация от Novoferm!

Секционна гаражна врата iso 45 EVO с прекъснат термомост
Секционните гаражни врати Novoferm iso 45 EVO мм се произвеждат със сърцевина от твърд пенопласт с дебелина 45 мм за изключително висока топлоизолация. Тя е с до 17% по-добра изолация* в сравнение с вратите от подобен клас (само от Novoferm).

Богат избор на мотиви / цветове
Секционните гаражни врати iso 45 EVO се предлагат в 5 мотива, множество повърхности, в почти всички актуални цветове и RAL цветове по избор, за да съответстват на архитектурата на вашият дом.

SmartHome съвместими / Иновативни
Задвижването NovoPort, което се предлага само от Novoferm и е съвместимо с SmartHome системите, се монтира странично, а не на тавана и предлага редица предимства (интегриран бутон за управление, лесен монтаж и др.)

Акценти

За частни гаражи с ширина 5.500 mm
Високо качество с до 10 години гаранция (произведено в Германия)
Предлага се в почти всички предпочитани цветове, цветове по RAL по избор, както и всички повърхности
Хармоничен външен вид: вътрешността на вратата, профилите и крайните капачки на секциите са боядисани в бял цвят. Цветът от външната страна на вратата вече не е видим от вътрешната страна, при движение на секциите.
Секционна гаражна врата iso 45 EVO с до 17% подобрена топлоизолация на монтираната врата спрямо врати със сравними дебелини на профилите.
Много висока топлоизолация с двустенната сандвич-конструкция на панела с дебелина 45 мм и прекъснат термомост (стойност на топлоизолация U(p) = 0,46 W/m² K

Възможност за взломоустойчивост благодарение на изпитаната защита в съответствие с клас на устойчивост RC 2 (DIN/TS 18194:2020-07)
Максимална лична безопасност благодарение на защитата от захващане на пръстите отвътре и отвън
Пружинна технология по избор с вертикална система от тройни пружини или с хоризонтална система от торсионни пружинни валове, с двустранна защита от счупване на пружината
Високо ниво на комфорт, благодарение на SmartHome съвместимите и тихи задвижвания за гаражни врати
Предлага се с патентованото задвижване NovoPort за изключително удобство

АКЦЕНТИ И ХАРАКТЕРИСТИКИ НА ВРАТАТА

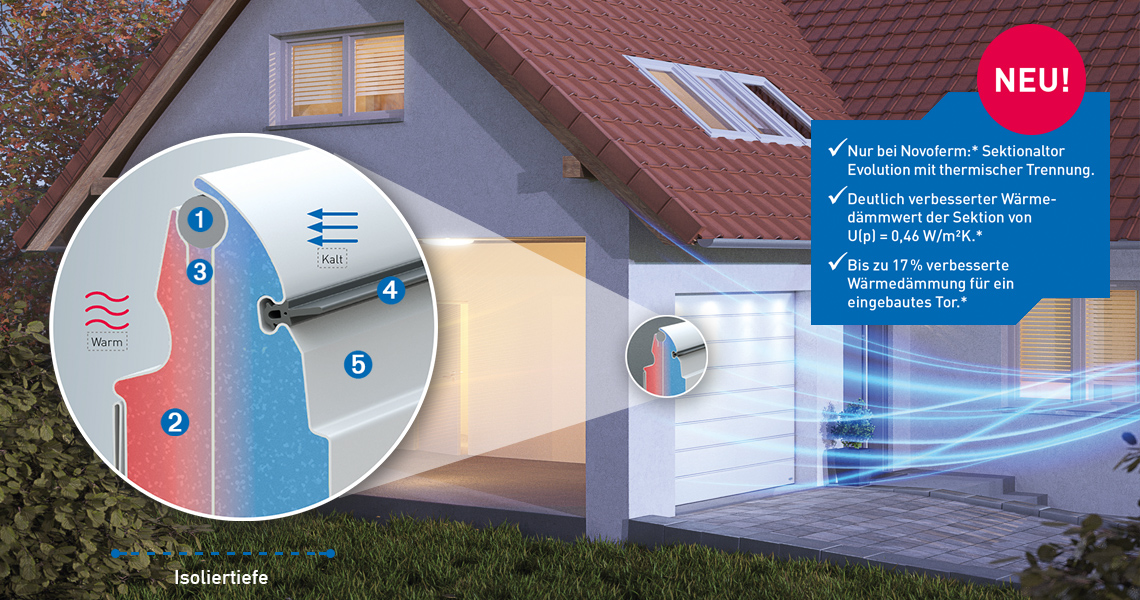

ИЗКЛЮЧИТЕЛНО ВИСОКА ТОПЛОИЗОЛАЦИЯ БЛАГОДАРЕНИЕ НА ПРЕКЪСНАТИЯ ТЕРМОМОСТ

(1) Допълнително уплътнение в горната част на секцията.

(2) Новите оптимизирани стоманени секции се произвеждат само от двустенни, термично разделени „сандвич“ панели с прекъснат термомост, с дебелина 45 mm

(3) Температурно разделяне на външната и вътрешната част на панела на вратата. Чрез него загубите на топлина се свеждат до минимум.

(4) Допълнително изолационно уплътнение между секциите за още по-добра топлоизолация.

(5) Висококачествена външна обшивка с покритие в хиляди комбинации от цветове, повърхности и мотиви.

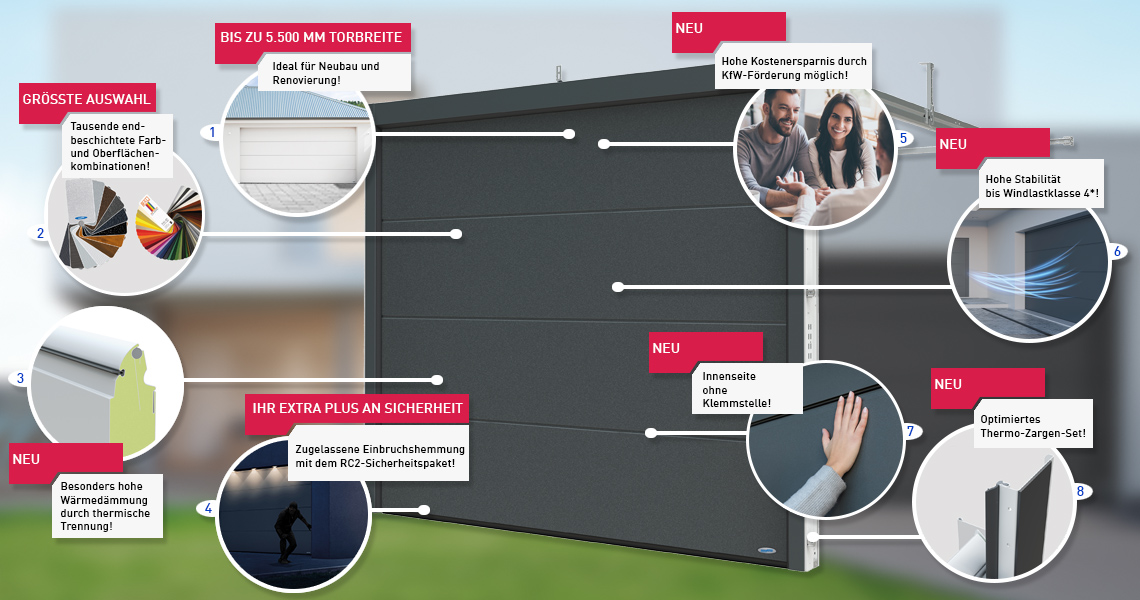

Външни характеристики

(1) За модерни частни гаражи с ширина до 5500 mm
Секционната гаражна врата ISO 45 EVO е идеална за частни и двойни гаражи с ширина до 5,50 m при ново строителство и ремонт.

(2) Огромен избор и разнообразие на дизайна
Изберете измежду всички мотиви, повърхности, цветове (RAL по желание) и много други елементи на дизайна от гамата на Novoferm! Голяма част от повърхностите и цветовете са със защитно покритие. Това ги прави нечувствителни към външни въздействия.

(3) Ново: Двустенни панели с топлинна изолация
Новите оптимизирани стоманени секции се произвеждат само с двустенни, термо-разделени „сандвич“ панели с прекъснат термо-мост, с дебелина от 45 mm. Така се постига изключително голям коефициент на топлоизолация U(p) = 0,46 W/m²K за врати с подобна дебелина на секциите.

(4) Сертифицирана защита против взлом с RC 2 пакет за сигурност
Сеционната гаражна врата Evolution се грижи още по-добре за сигурността на вашия дом: допълнително като опция се предлага секционната врата със защита от взлом с клас на съпротивление RC 2 по DIN/TS 18194:2020-07.

(5) Ново: Качество и издържливост
Висококачествените материали, първокласната изработка и съгласуваните помежду си компоненти характеризират секционната врата iso 45 EVO – „Made in Germany“, разбира се! Високото качество на изработка гарантира висока степен на стабилност, която може да издържа ветрово натоварване до клас 4.

(6) Защита от прищипване на пръстите отвътре и отвън
Специалният дизайн на секциите и пантите на вратата осигурява ефективна защита от прищипване на пръстите.

(7) Ново: Термокаса в ново изпълнение
Новата оптимизирана термокаса, предлагана като опция, подобрява топлоизолацията чрез 3-странната топлинна оптимизация и двойните уплътнения с до 15%* (когато са монтирани зад отвора). Тази стойност зависи от мотивите и размерите на вратите.
По този начин новият комплект термокаси активно подпомага оптимизирането на енергийния баланс на цялата сграда.

Вътрешни характеристики

(1) Ново: Хармонична визия от вътрешната страна на вратата
Една от основните характеристики, които предлага гаражната врата Evolution, е хармоничната визия от вътрешната страна на вратата. Повърхността тук е боядисана в трафик бяло (подобно на RAL 9016). Освен профилите и крайните повърхности на секциите в RAL 9016, външният цвят на вратата вече не се вижда върху вътрешната страна при свързването на секциите на вратата.

(2) Ново: Прекъснат термомост
Ексклузивните секции с прекъснат термо-мост, PUR сърцевина от твърд пенопласт и допълнителните уплътнения между секциите се грижат за още по-добра термоизолация.*

(3) Ново: Регулируем подов профил
Новият подов профил при долния ръб на вратата компенсира малките неравности на пода до 10 mm и благодарение на надлъжните отвори осигурява гъвкавост на монтажа.

(4) Гъвкавост: Пружинни механизми по избор
Секционната гаражна врата ISO 45 EVO може да бъде оборудвана по избор с пакет тройни пружини или с торсионни пружини. Вертикалните тройни пружини позволяват по-ниска монтажна височина (в комбинация с нисък щурц) и предлагат много възможности в условията на малко място. При големи размери вратата се оборудва с торсионни пружини – опция за предни или задни.

(5) Ново: двойни ролки на пантите
Висококачествените двойни ролки на пантите се грижат допълнително за изключително равномерното и плавно движение на вратата.

(6) Ексклузивно от Novoferm: премиум задвижване NovoPort^®
Патентованата задвижваща система NovoPort^® е с интегрирана вътрешна клавиатура и индикатор за състоянието на вратата на дистанционното управление, за по-лесна работа. Иновативният и гъвкав страничен монтаж, по избор отляво или отдясно, изключва предварително евентуалните пречки при монтажа. Така таванът остава свободен.

(7) Още по-голяма безопасност: оптосензор „Easy“
Допълнителната опция - предпазен оптосензор „Easy“ разпознава предмети и хора и прекъсва процеса на затваряне на вратата, в случай че нещо препречва пътя ѝ.

(8) SmartHome съвместими
Задвижванията на гаражните врати със SmartHome функционалност на Novoferm в комбинация с новите WiFi модули на Novoferm позволяват лесната интеграция на управлението на вратата в съществуващата система SmartHome. Нашата техника е съвместима с традиционните системи. Функциите могат да бъдат управлявани с приложение или с глас чрез Amazon Alexa и Google Home.**

* В гамата от решения за врати със съпоставими дебелини на секциите.
** Хардуерът и функциите зависят от системите, компонентите и версиите на SmartHome.

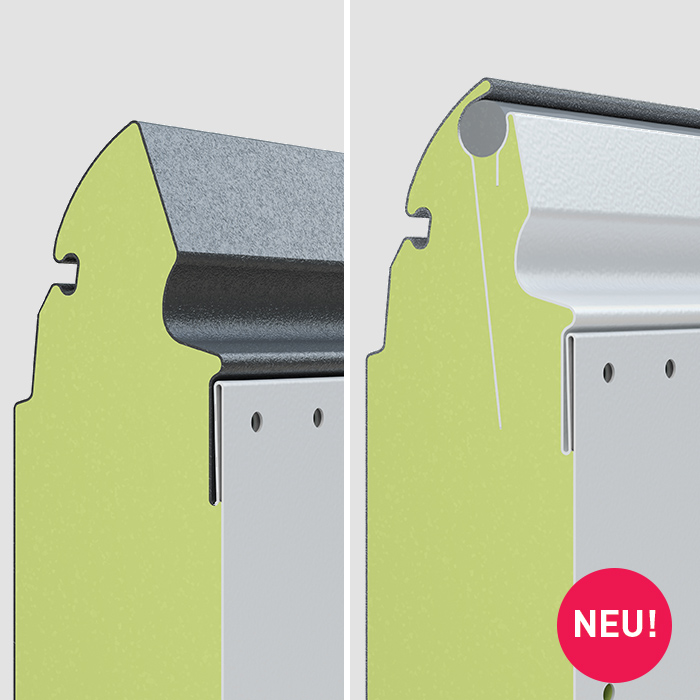

ХАРМОНИЧНА ВИЗИЯ ОТ ВЪТРЕШНАТА СТРАНА НА ВРАТАТА

Повърхността от вътрешната страна на вратата е боядисана в бяло, подобно на RAL 9016. В допълнение към профилите и крайните капачки на секциите в бял цвят, подобен на RAL 9016, външният цвят на вратата вече не се вижда от вътрешната страна при прехода между вратите.

Изображението вдясно показва равномерния цветови преход от вътрешната страна на новата секционна врата iso 45 EVO, като се използва като пример горната част на секцията в сравнение с конвенционалните решения за врати.

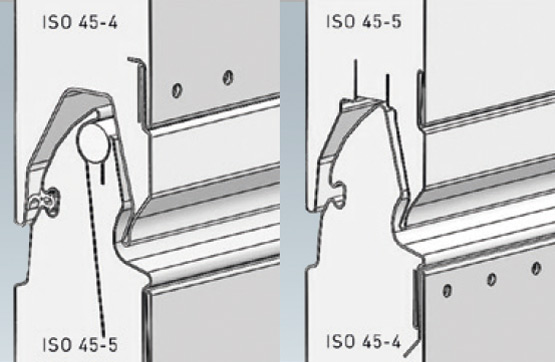

СРАВНЕНИЕ НА СЕКЦИИТЕ ISO 45-4 И ISO 45-5

Новите секции с прекъснат термомост са съвместими със секциите ISO 45 от предишната серия.

Обратната съвместимост е гарантирана благодарение на утвърдената геометрия на секциите ISO 45.

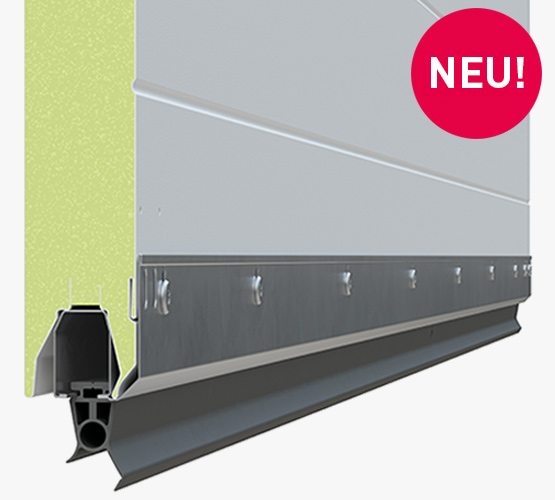

РЕГУЛИРУЕМ ПОДОВ ПРОФИЛ

Новият подов профил при долния ръб на вратата компенсира малките неравности на пода до 10 mm, което улеснява монтажа на гаражната врата.

Благодарение на 15-те надлъжни отвора в подовия профил, се осигурява гъвкавост в случай на леко неравен под.

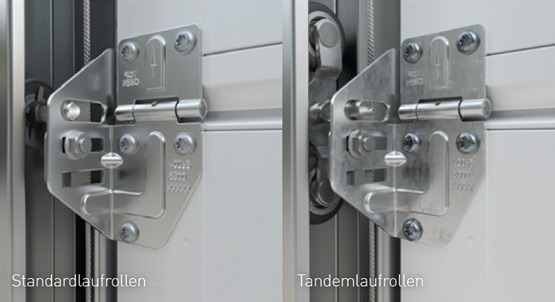

ТАНДЕМНИ РОЛКИ СЪС САЧМЕНИ ЛАГЕРИ

Като допълнителен вариант, секционната гаражна врата iso 45 EVO може да бъде оборудвана с висококачествени тандемни ролки със сачмени лагери - за равномерно и плавно движение, срещу незначителна допълнителна такса.

НОВИ ПРЕДПОЧИТАНИ / АКТУАЛНИ ЦВЕТОВЕ

Секционната гаражна врата iso 45 EVO се предлага и 5 нови, актуални цвята:

Каменно сиво, подобно на RAL 7030
Кварцово сиво, подобно на RAL 7039
Базалтово сиво, подобно на RAL 7012
Шистово сиво, подобно на RAL 7015
Тъмно сиво, DB703

За допълнителна персонализация можете да избирате от общо 14 предпочитани цвята на атрактивни цени и почти всички цветове по RAL.

ПОВЪРХНОСТИ, ЦВЕТОВЕ И ОБОРУДВАНЕ

МОТИВИ

Мотиви

Секционните гаражни врати iso 45 EVO се предлагат в 5 мотива, множество повърхности, в почти всички актуални цветове и RAL цветове по избор, за да съответстват на архитектурата на вашият дом.

Без линии

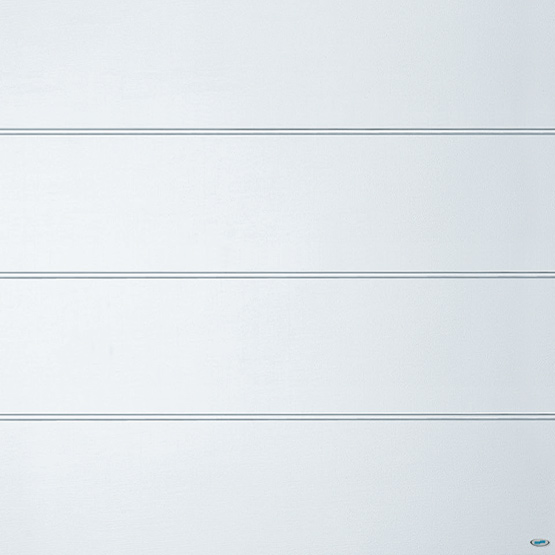

Средни линии

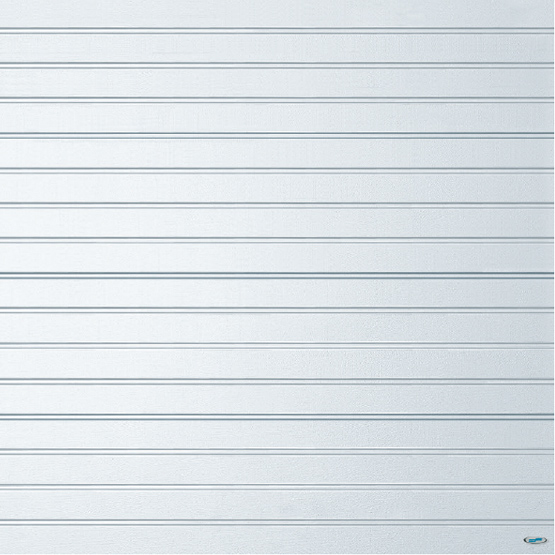

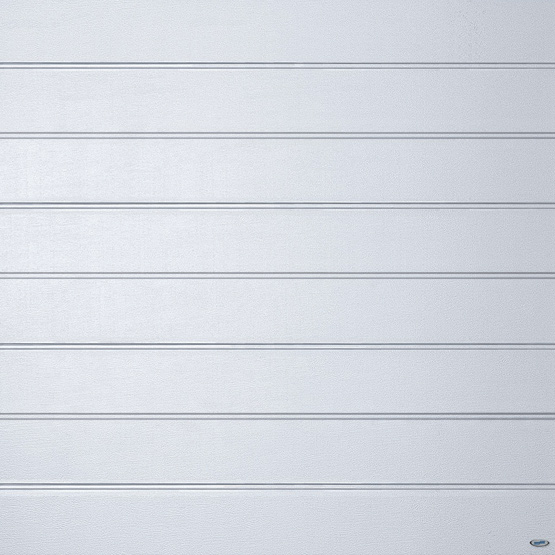

Тесни линии

Microline* ("без линии")

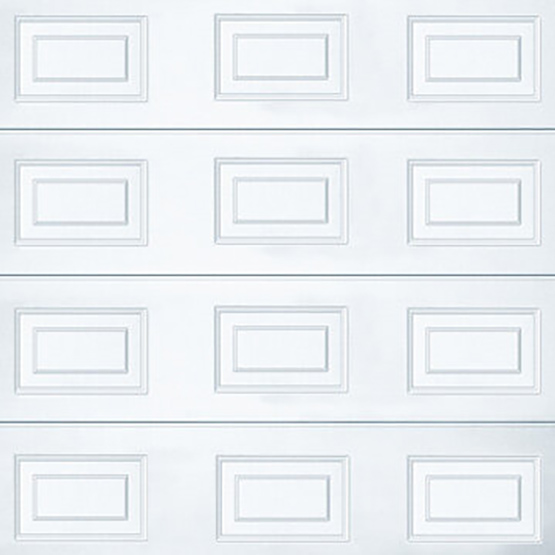

Касети

На илюстрациите е показана гаражна врата за единични гаражи, с размер на крилото на вратата 2500 x 2125 mm. Други размери на вратите могат да се различават от представените.

Забележка:
* Предлагат се само в сатенени покрития: бял сатен (подобно на RAL 9016), прозоречно сив сатен (подобно на RAL 7040), сив сатен (смесен цветен тон) и тъмно сив сатен (подобно на RAL 7016).

Крило на вратата

Отвътре: Основен слой на полиестерна основа, бял цвят, подобен на RAL 9016

Отвън Стандартно: бял цвят, подобен на RAL 9016 (грунд)

Отвън: Super-Color, RAL по избор, сатенена или дървесна повърхност, срещу допълнително заплащане (топ покритие)

ПОВЪРХНОСТИ

Повърхности

Нашите секционни гаражни врати iso 45 EVO се предлагат по заявка с дискретнa зърнеста дървесна текстура, с елегантна гладка повърхност Noblesse, в четири дървесни декора, шест модерни сатенени повърхности и четири мотива Microline.

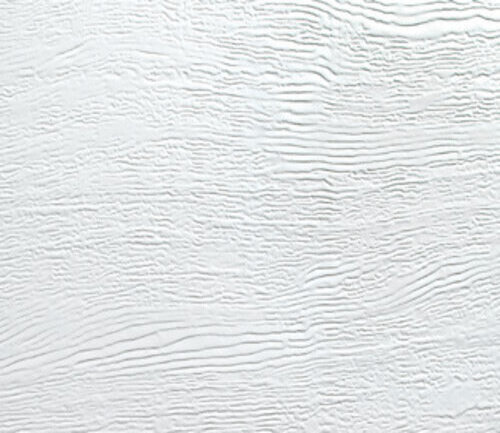

Woodgrain
Устойчивата класика с деликатна зърниста дървесна текстура

Noblesse (гладко)
Елегантна гладка повърхност Noblesse, по която не се задържат замърсявания и влага.

Дървесен декор

Нашата секционна врата iso 45 EVO се предлага с четири различни покрития, които са устойчиви на атмосферни влияния и са покрити с ламинирано фолио за автентичен рустикален ефект. Всички дървесни декори се предлагат за мотивите "без линии", "средни линии" и част от мотивите на касети (с изключение на Уинчестър и Нощен дъб).

Златен дъб (гладък)

Тъмен дъб (гладък)

Уинчестър (гладък)

Нощен дъб (гладък)

Сатенени покрития

Нашите секционни гаражни врати iso 45 EVO се предлагат в шест декоративни, с топ покритие, матови сатенени повърхности, които задържат по-малко мръсотия и са изключително устойчиви на атмосферни влияния

Бял сатен,
подобен на RAL 9016

Прозоречно сив сатен,
подобен на RAL 7040

Сив сатен,
(смесен цветен тон)

Тъмно сив сатен,
подобен на RAL 7016

Кафяв сатен,
подобен на RAL 8014

Черен сатен,
(смесен цветен тон)

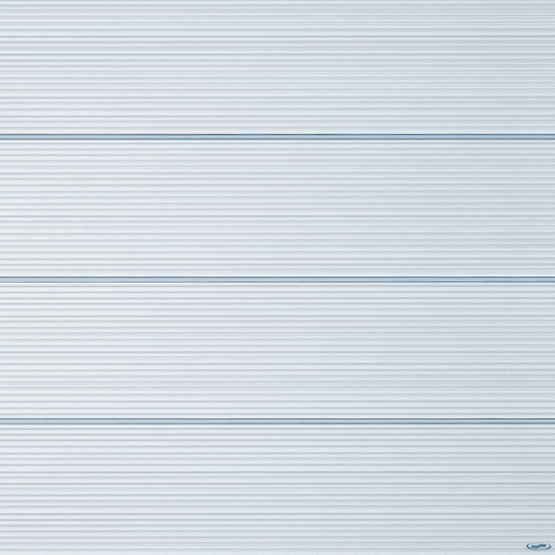

Мотив Microline

Нашият популярен мотив с индустриално излъчване Microline се предлага единствено при мотивите без линии за секционни гаражни врати iso 45 в бял сатен, прозоречно сив сатен, сив сатен и тъмносив сатен.

Той е с модерна, подчертана вълнообразна текстура с поразителен светлинен ефект.

Microline
Бял сатен,
подобен на RAL 9016

Microline
Прозоречно сив сатен,
подобно на RAL 7040

Microline
Сив сатен,
(смесен цветен тон)

Microline
Тъмно сив сатен,
подобен на RAL 7016

ЦВЕТОВЕ

Насладете се на повече цветове и разнообразие
За повече индивидуалност, заедно с нашите повърхности с дискретна зърнеста дървесна текстура или елегантната гладка повърхност "Noblesse", можете да избирате между 16 предпочитани цвята на атрактивни цени и почти всички цветове по RAL.

Стандартен цвят

Бял,
подобен на RAL 9016

ПРЕДПОЧИТАНИ / SUPER COLOR ЦВЕТОВЕ и RAL ПО ИЗБОР

Мъхесто зелено,
подобно на RAL 6005

Сив алуминий,
подобно на RAL 9007

Орехово кафяво,
подобно на RAL 8011

Елхово зелено,
подобно на RAL 6009

Кварцово сиво,
подобно на RAL 7039

Сепия кафяво,
подобно на RAL 8014

Светло сиво,
подобно на RAL 7035

Базалтово сиво,
подобно на RAL 7012

RAL по избор

Прозоречно сиво,
подобно на RAL 7040

Тъмно сиво,
DB703

Бял алуминий,
подобно на RAL 9006

Шистово сиво,
подобно на RAL 7015

Каменно сиво,
подобно на RAL 7030

Антрацит,
подобен на RAL 7016

ОСТЪКЛЯВАНЕ И ПРОЗОРЦИ

ИСКАТЕ ЛИ ПОВЕЧЕ СВЕТЛИНА В ГАРАЖА СИ?
Ако вече сте си харесали гаражна врата с определен мотив и цвят, но тя все още не е достатъчно персонизирана за вас, тогава разгледайте нашите атрактивни възможности за остъкляване. Те не само придават характерен вид на вратата, но и пропускат светлина. Това е изключително удобно, ако използвате гаража си и като пространство за вашето хоби или работилница.

Всички остъкления от Novoferm са изработени от устойчиво на атмосферни влияния акрилно стъкло или удароустойчив поликарбонат и се характеризират с максимална светлопропускливост.

Прозорци

Стандартно остъкление

Класическо остъкление

Ромбовиден дизайн

мотив “Слънчев лъч”

Размери:

отвътре: ок. 392 x 192 mm

отвън: ок. 460 x 260 mm

Дебелина на стъклото:

За мотив на тесни линии, средни линии и без линии:
прозрачно или кристално прозрачно 25-мм двойно акрилно стъкло, за мотив "слънчев лъч" - 20-мм двойно акрилно стъкло
За мотив на касети:
прозрачно или кристално прозрачно 20-мм двойно акрилно стъкло

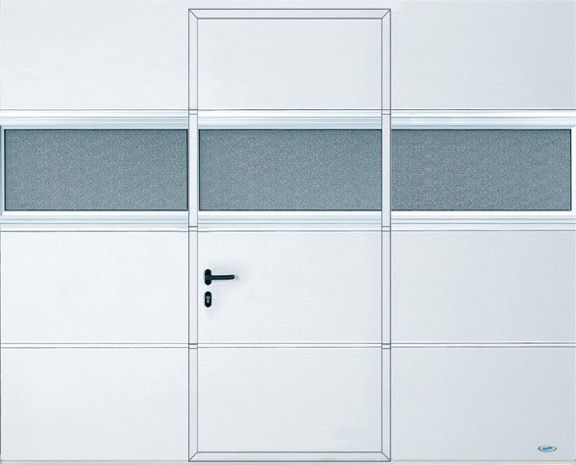

Остъклени панели

Дебелина на стъклото 16 mm

Акрилно стъкло с кристална структура

Двойно акрилно стъкло

Двойна преградна плоча поликарбонат

ОСТЪКЛЕНИ ПАНЕЛИ

Остъклените панели се предлагат и от експандирана ламарина с пластмасово покритие.

Забележка:
Прозорците и светлинните панели за вратите във фолирани декори и с текстурирани покрития са съчетани в съответния цвят.

Кръгло остъкление със стъклодържачи от неръждаема стомана, с 10 мм двойно акрилно стъкло*

Размери:

отвътре: прибл. ø 290 mm
отвън: прибл. ø 350 mm

* Само за мотив “средни линии” и “без линии”

Квадратно остъкление в RAL 9006**

Размери:

отвътре: прибл. 235 x 235 mm
отвън: прибл. 320 x 320 mm

** Само за секционни врати

ДРЪЖКИ

ДРЪЖКИ ЗА ВРАТИ ОТ РАЗЛИЧНИ МАТЕРИАЛИ И ЦВЕТОВЕ

PVC покритие,
в предпочитан или RAL цвят

PVC покритие,
в предпочитан или RAL цвят

PVC покритие,
в предпочитан или RAL цвят

Неръждаема стомана

Предлагат се дръжки за врати във всички 16 предпочитани цвята и в цвят по RAL по ваш избор.

Алуминий,
сребърна елоксация

Алуминий,
никелово-сребърна
елоксация

Алуминий,
месингова елоксация

Алуминий
с рустикален структурен ефект

Алуминий,
бял цвят

ВЪНШНО ОСВЕТЛЕНИЕ НА ВРАТАТА

ВЪНШНО ОСВЕТЛЕНИЕ НА ГАРАЖА

За да бъде вашата гаражна врата красиво осветена, дори след залез слънце и да държите настрана нежелани посетители, препоръчваме комплекта за LED осветление. Той създава вълнуващ диалог с другите светлинни източници, напр. осветени прозорци, и подчертава цялостната архитектура на вашия дом. В зависимост от широчината на вратата, комплектът за осветление се състои от четири, шест или осем LED – осветителни тела, които са равномерно разпределени по цялата широчина на вратата в U-образна релса.

Той може да се управлява или чрез дистанционно управление, което използвате и за управление на задвижването, с отделен таймер, или чрез детектора за движение.

спестява място и енергия

Плоският LED осветителен комплект в алуминиев цвят (40 x 20 мм) е монтиран под щурца на гаража, за да се спести място и да се запази почти цялата височина на гаража. LED осветлението с дълъг експлоатационен живот, осигурява много ярка светлина при минимална консумация на енергия. В зависимост от ширината на вратата, осветителната лента може лесно да се скъси от двете страни, за да се постигне точно симетрично осветяване на вратата.

АКЦЕНТИ

Равномерно разпределение по цялата ширина на вратата:
4, 6 или 8 светлинни източника, в зависимост от ширината на вратата (до 3000, 4000 или 5000 мм)
Възможно е отделно управление на осветлението, независимо от функцията на задвижването
Налични дължини:
3 m, 4 m и 5 m – могат да бъдат скъсени, при необходимост
Гаражната врата и осветлението могат да се управляват с дистанционно управление
Осветление по избор - с или без движение на вратата

Ярко осветление с ниска консумация на енергия
Осветление, защитено от атмосферни влияния
Спестяващ място монтаж под щурца на гаража
Дълъг експлоатационен живот, благодарение на LED технологията
Включен мрежов трансформатор 230 V/12 V
Анодизиран алуминий

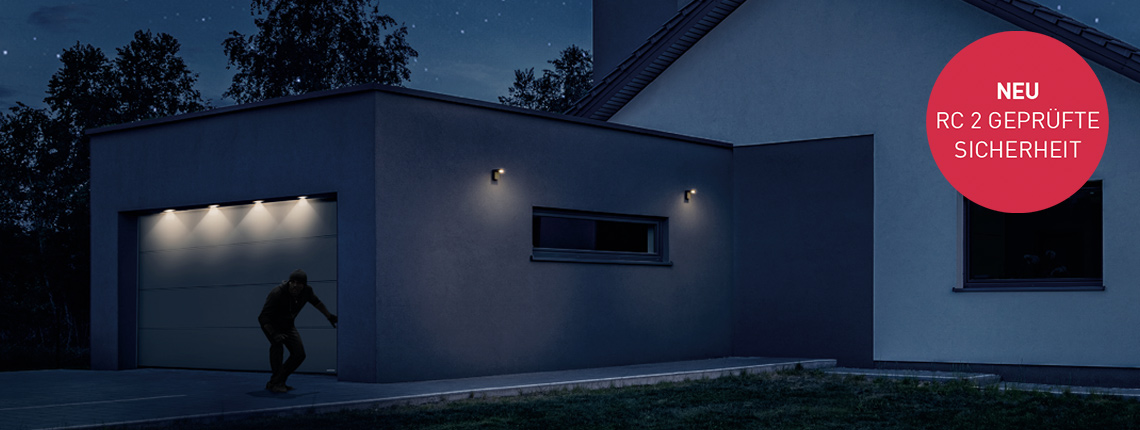

СИГУРНОСТ И УСТОЙЧИВОСТ НА ВЗЛОМ

ИЗПИТАНИ СЕКЦИОННИ ГАРАЖНИ ВРАТИ ОТ NOVOFERM С КЛАС ЗА СИГУРНОСТ RC 2

Вярваме, че защитата от взлом и енергийната ефективност са свързани. Ето защо премиум секционните врати на Novoferm - iso 45 EVO и iso 70 Premium-Plus вече се предлагат и във версия, устойчива на взлом (клас на устойчивост RC 2 в съответствие с DIN/TS 18194:2020-07). Доказано е, че механичните системи за сигурност на гаражните врати успешно отблъскват опитите за взлом: Повече от една трета от всички прониквания с взлом остават на етапа на опита, тъй като вратата не може да бъде отворена достатъчно бързо. Така че, ако искате да защитите гаража си с подходяща врата, сте на сигурно място със защитените от взлом секционни гаражни врати от Novoferm. В комбинация с задвижванията Novomatic 423 или Novomatic 563 S секционната гаражна врата може да достигне клас на устойчивост RC 2 (iso 70 само с Novomatic 563 S). Защитата от взлом се предлага стандартно със секционната врата iso 70.

По желание на клиента вратата iso 45 EVO се предлага в защитен от взлом вариант с клас на устойчивост RC 2.

Условия на монтажа за осигуряване на RC 2 клас на сигурност!

Научете повече

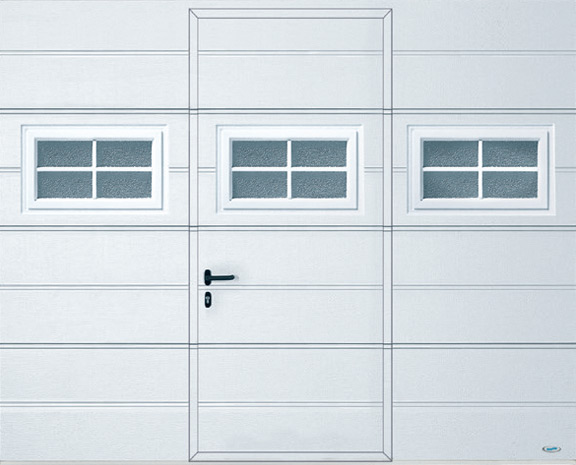

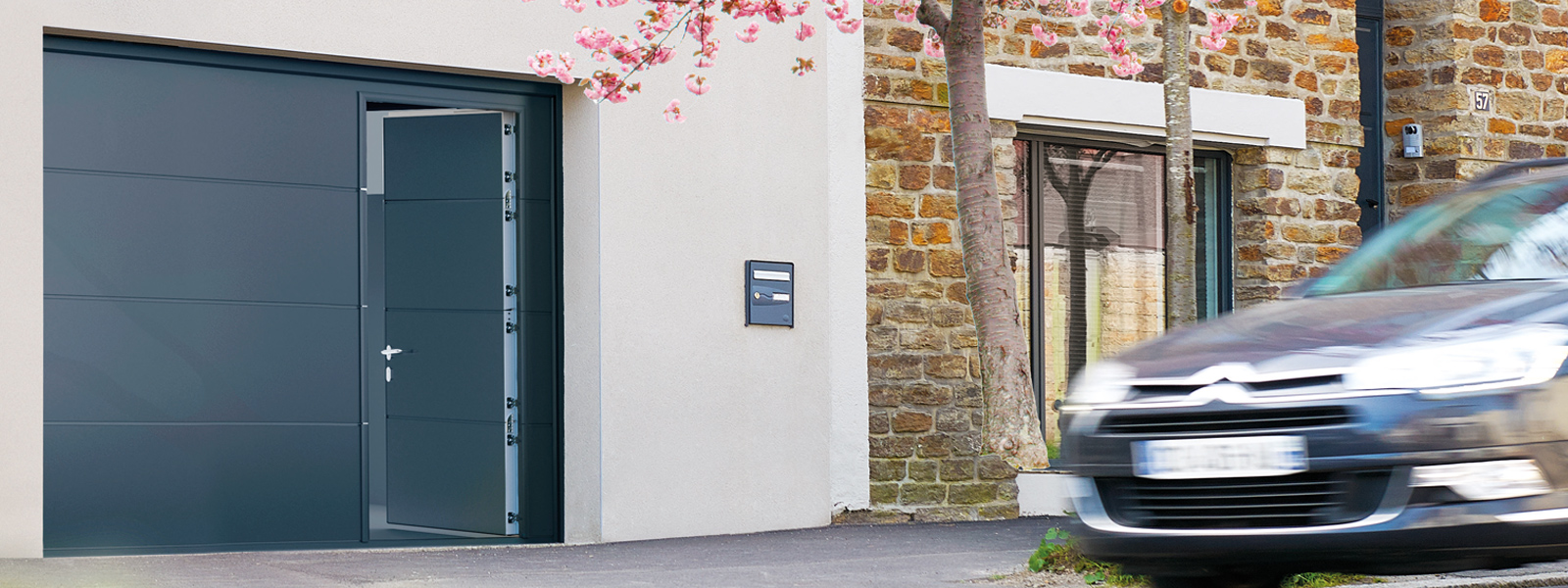

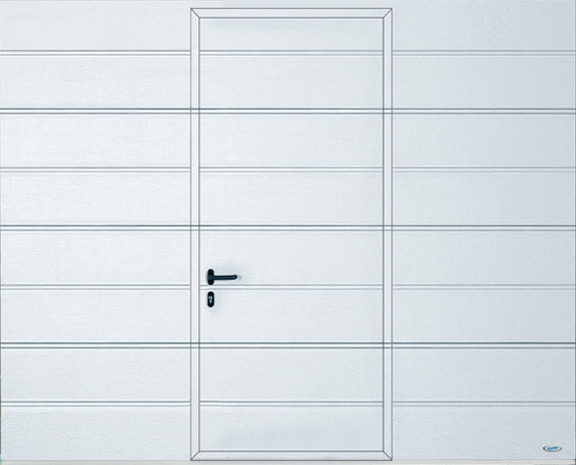

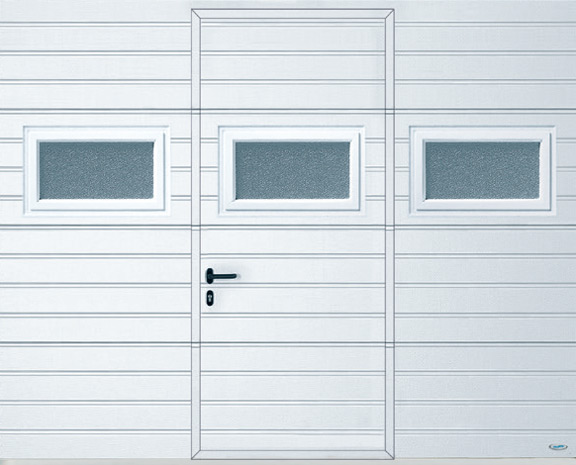

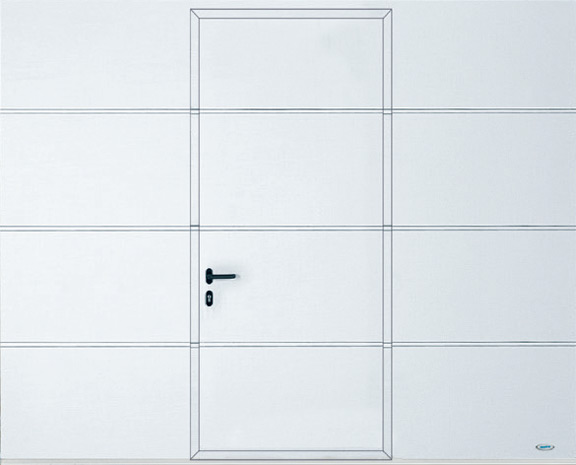

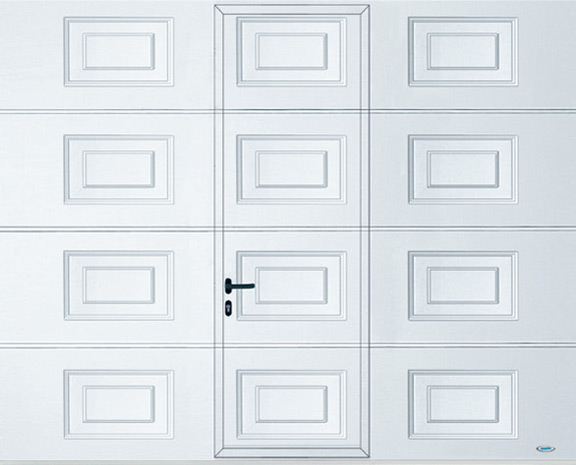

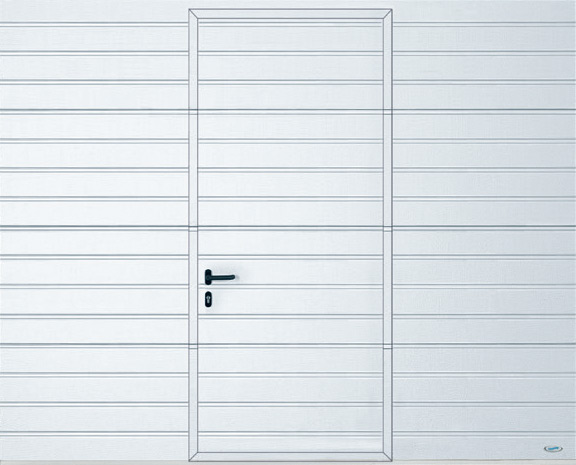

ПЕРФЕКТНО ИНТЕГРИРАНАТА ПРОХОДНА ВРАТА ("ОТВАРЯНЕ ОТВЪН/ОТВЪТРЕ")

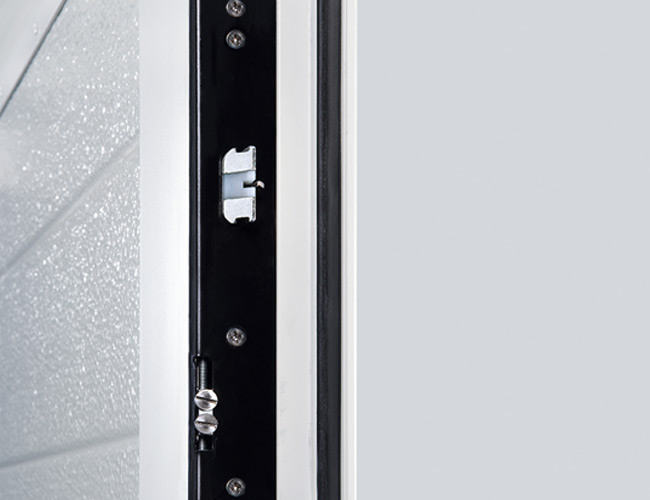

ПЕРФЕКТНО ИНТЕГРИРАНАТА ВГРАДЕНА ПРОХОДНА ВРАТА ("ОТВАРЯНЕ ОТВЪН/ОТВЪТРЕ")

Ако гаражът ви е твърде тесен за странична врата, но не искате да се лишите от удобство, препоръчваме ви вградена входна врата. Проходната врата се предлага за всички секционни врати ISO 45 EVO с ширина до 5 м. Тя предлага практична ширина на преминаване от 85 см (60 см за мотив на касети) и перфектна топлоизолация благодарение на двустенната изолация.

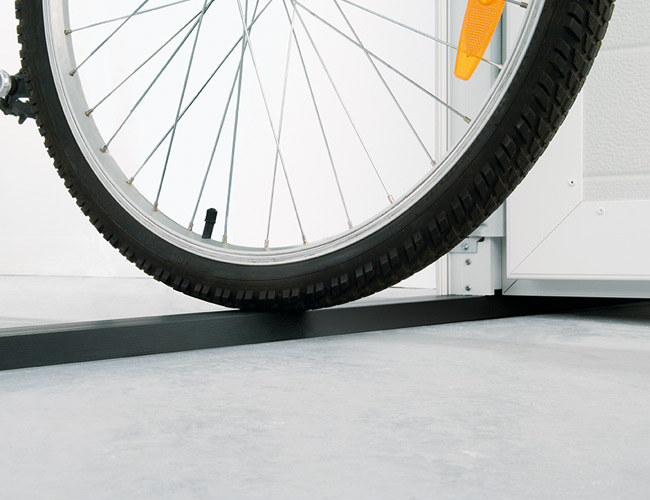

СТАБИЛЕН ПРАГ

Стабилната каса на крилото на вратата, в комбинация с подсиления шесткамерен кух алуминиев профил на прага,осигурява висока стабилност и функционалност, така че степента на отклонение на крилото на вратата е сведена до минимум дори когато вратата е отворена / когато крилото на вратата е повдигнато.

С височина от само 24 мм, прагът от черен анодиран алуминий е подходящ за велосипеди и мотопеди и позволява лесен достъп.

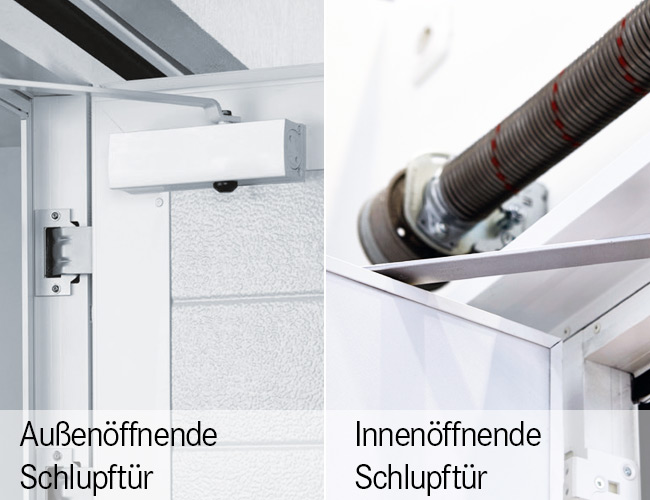

АВТОМАТИЧНО ЗАТВАРЯНЕ

Това се осигурява от стандартния горен автомат за отварящата се навън проходна врата, както и от скрития горен автомат за отварящата се навътре проходна врата.

Това е особено практично, ако и двете ви ръце са заети, например за да избутате велосипеда, мотопеда или косачката си от гаража.

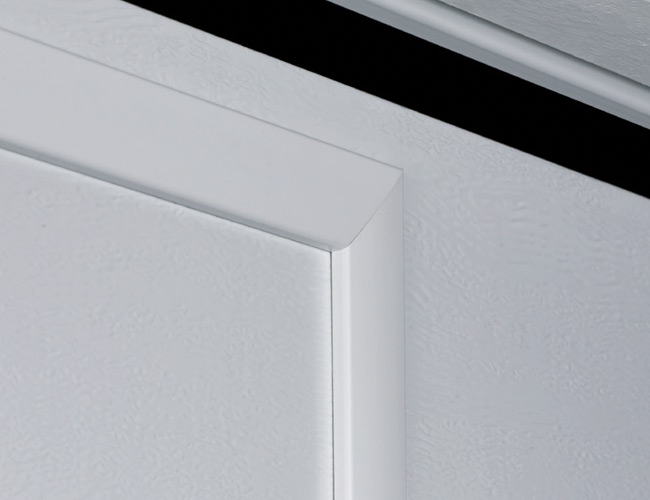

SOFTLINE ПРОФИЛ

Естетическия вид на гаражната врата се дължи на профилите Softline (заоблени) и скритите панти. Рамката на крилото на вратата е стандартно боядисана в бяло, RAL 9016.

Срещу незначително доплащане всички други цветове по RAL могат да бъдат боядисани в цвета на крилото на вратата.

За крилата на вратите с покритие (дървесни тонове - само с отваряща се навътре проходна врата Златен дъб - бял сатен, прозоречно сив сатен, сив сатен, тъмносив сатен и кафяв сатен) рамката на крилото на вратата се боядисва в съответния цвят срещу допълнително заплащане.

НАДЕЖДНО МНОГОТОЧКОВО ЗАКЛЮЧВАНЕ

Защитете себе си и имуществото си. Ако гаражът ви има директен достъп до къщата, използва се като стая за хоби или в него се съхранява скъп планински велосипед, се препоръчва многоточкова система за заключване на проходната врата.

Всяка секция на проходната врата се заключва със собствен заключващ механизъм и може да се управлява удобно централно отвътре и отвън с помощта на бравата.

Многоточковото заключване е стандартно за отварящата се навътре проходна врата.

мотиви на вградените проходни врати

Тесни линии
(само за Woodgrain)

Средни линии

Без линии

Касети
(само за Woodgrain)

Забележка:
Профилите на касата на вратата са завършени в подходящ цвят за дървесния декор и сатенените повърхности.
За секционните врати iso 45 EVO се предлагат проходни врати с мотивите и цветовете, показани по-горе.

ОСТЪКЛЯВАНЕ

Стандартно остъкление

Класическо остъкление

Остъклен панел

Мотив “слънчев лъч”

Забележка:
Варианти на остъкляване за всички модели врати: стандартно остъкление, класическо остъкление, остъклен панел или ромбовиден дизайн.
Илюстрациите показват размер на крилото на вратата 2 500 x 2 125 mm. Другите размери на вратите могат да се различават от илюстрациите.

ОТВАРЯНЕ НА ГАРАЖНАТА ВРАТА С ЕЛЕКТРИЧЕСКО ЗАДВИЖВАНЕ

Novoferm препоръчва да се купува гаражна врата заедно със задвижване за гаражни врати, тъй като всеки, който днес купува нова гаражна врата, иска тя не само да изглежда добре, но и да се отваря лесно. С електрическото задвижване можете да повишите нивото на комфорт в гаража си само с едно натискане на бутона и да елиминирате неудобството, като използвате дистанционното управление или управлявате гаражната си врата с помощта на приложение.

Всички задвижвания Novoferm са изпитани в комбинация с врати Novoferm. Това ви гарантира максимална функционална надеждност и дълготрайност. А благодарение на практичното аварийно освобождаване винаги можете да влезете, дори и при прекъсване на електрозахранването.

Видове задвижвания за гаражни врати

Изберете своето задвижване за гаражни врати:

Задвижвания за секционни гаражни врати NovoPort® Speed, със страничен монтаж

Задвижвания Novomatic за секционни и махови гаражни врати, за таванен монтаж.

Задвижвания за ролетни врати
с модерен дизайн и удобен страничен монтаж

АКСЕСОАРИ ЗА ЗАДВИЖВАНИЯ

Подходящите аксесоари също са част от всяко допълнително оборудване
Тъй като хората имат различни желания и тъй като конструктивните условия на гаражната или плъзгащата се врата невинаги са еднакви, ние предлагаме широка гама от аксесоари, с които можете да оборудвате нашите системи, за да отговарят на вашите индивидуални изисквания.

Управление на вратите чрез приложение - лесно интегриране в стандартните SmartHome системи

Аксесоари за задвижвания за врати - дистанционни управления, бутони, светлинни бариери, LED светлинни ленти,…

Вдъхновение

Стоманена секционна гаражна врата
с 45 мм (EVO) или 70 mm панел

Мотив: Елегантен мотив “без линии”
Повърхност: черен сатен
Цвят: Цветен смесен тон

Стоманена секционна гаражна врата
в 45 мм (EVO) панел

Мотив: Елегантен мотив “без линии”
Повърхност: дървесен декор - “Уинчестър” (гладко)

Стоманена секционна гаражна врата
в 45 мм (EVO) панел

Мотив: Атрактивен мотив “средни линии”
Повърхност: Noblesse (гладка)
Цвят: антрацит, подобен на RAL 7016

Стоманена секционна гаражна врата
в 45 мм (EVO) или 70 мм панел

Мотив: Атрактивен мотив “средни линии”
Повърхност: сив сатен
Цвят: смесен цветен тон

Само за секционни врати Novoferm
със странично задвижване NovoPort
с вграден бутон

Стоманена секционна гаражна врата
в 45 мм (EVO) или 70 мм панел

Мотив: Елегантен мотив “без линии”
Повърхност: сив сатен
Цвят: цветен смесен тон

Стоманена секционна гаражна врата
в 45 мм (EVO) и 70 мм панел

Мотив: Елегантен мотив “без линии”
Повърхност: Прозоречно сив сатен
Цвят: прозоречно сиво, подобно на RAL 7040
Прозорец: с илюминатор

Стоманена секционна гаражна врата
в 45 мм (EVO) панел

Мотив: Атрактивен мотив “средни линии”
Повърхност: Woodgrain (дискретна зърнеста дървесна текстура)
Цвят: бял алуминий, подобен на RAL 9006
Прозорец: с илюминатор (с рамка от неръждаема стомана)

Стоманена секционна гаражна врата
в 20 мм, 45 мм (EVO) и 70 мм панел

Мотив: Елегантен мотив “без линии”
Повърхност: Noblesse (гладко)
Цвят: антрацит, подобен на RAL 7016
Прозорец: с LED-светлинна лента за външно осветление

Стоманена секционна гаражна врата
с 20 мм, 45 мм (EVO) или 70 мм панел

Мотив: Елегантен мотив “без линии”
Повърхност: Noblesse (гладко)
Цвят: шистово сиво, подобно на RAL 7015

Стоманена секционна гаражна врата
с 20 мм или 45 мм (EVO) панел

Мотив: Атрактивен мотив “средни линии”
Повърхност: Woodgrain (дискретна зърнеста дървесна текстура)
Цвят: бял, подобен на RAL 9016

Стоманена секционна гаражна врата
с 45 мм (EVO) или 70 мм панел

Мотив: Елегантен мотив “без линии”
Повърхност: черен сатен
Цвят: смесен цветен тон

Стоманена секционна гаражна врата
с 45 мм (EVO) или 70 мм панел

Мотив: Атрактивен мотив “средни линии”
Повърхност: Noblesse (гладко)
Цвят: антрацит, подобен на RAL 7016

Стоманена секционна гаражна врата
с 20 или 45 мм (EVO) панел

Мотив: Атрактивен мотив “средни линии”
Повърхност: Woodgrain (дискретна зърнеста дървесна текстура)
Цвят: прозоречно сиво, подобно на RAL 7040

Стоманена секционна гаражна врата
с 45 мм (EVO) панел

Мотив: Атрактивен мотив “средни линии”
Повърхност: Woodgrain (дискретна зърнеста дървесна текстура)
Цвят на лявата врата: бял, подобен на RAL 9016
Цвят на дясната врата: стоманено синьо, подобно на RAL 9011

Стоманена секционна гаражна врата
с 20, 45 мм (EVO) или 70 мм панел

Мотив: Елегантен мотив “без линии”
Повърхност: Noblesse (гладка)
Цвят: сив алуминий, подобен на RAL 9007

Стоманена секционна гаражна врата
с 45 мм (EVO) или 70 мм панел

Мотив: Елегантен мотив "без линии"
Повърхност: тъмно сив сатен
Цвят: антрацит, подобен на RAL 7016

Стоманена секционна гаражна врата
с 45 мм (EVO) панел

Мотив: Microline ("без линии")
Повърхност: тъмно сив сатен
Цвят: антрацит, подобен на RAL 7016

Стоманена секционна гаражна врата
с 20 мм или 45 мм (EVO) панел

ТЕХНИЧЕСКИ ДЕТАЙЛИ

ПРУЖИННА ТЕХНОЛОГИЯ ПО ИЗБОР

Секционните гаражни врати iso 45 EVО се предлагат със система от вертикални пружини (комплект тройни вертикални пружини) или със стабилни торсионни пружини. В сравнение с нашите секционни гаражни врати с 20 мм изолация, нашите висококачествени секционни врати EVO с 45 мм изолация и секционните врати Premium Plus с изключително висока изолация и обща дебелина на профила 70 мм (до размер 3000 x 2750 мм (ШхВ))*, се предлагат с торсионни пружинни срещу незначително оскъпяване, със защита от скъсване на пружината, без необходимост от поддръжка, изпитани в съответствие с DIN EN 12604. Всички по-големи размери врати са налични стандартно с нашите торсионни пружини. Това гарантира, че вратата се държи надеждно дори в случай на скъсване на пружината и може да бъде повдигнато крилото нагоре.

* Отнася се за вариантите с повърхност Woodgrain.
За гладки повърхности с размери до 3000 x 2500 mm.

ДЕТАЙЛИ ЗА ПРУЖИНИТЕ

ВЕРТИКАЛНИ ПРУЖИНИ - ИДЕАЛНИ И ЗА РЕНОВИРАНЕ

Секционните гаражни врати iso 20 и iso 45 с широчина до 3000 мм и височина 2500 мм (гладки) или 2750 мм (Woodgrain) се предлагат с комплект тройни вертикални пружини. При iso 70 това е възможно само до 3 000 мм (ширина) и 2 375 мм (височина).

С ширина на фалца от само 80 мм на страна тези врати са идеални и за проекти за реновиране.

1. ЗАЩИТЕНИ НАПРАВЛЯВАЩИ РОЛКИ
Стоманените въжета минават през защитени от намеса направляващи ролки с U-образни държачи. Това намалява изискването за височина в сравнение с монтираната в предната част торсионна пружина.

2. КАБЕЛНО ОКАЧВАНЕ
Кабелното окачване позволява стоманените кабели да се плъзгат безпроблемно във вътрешната страна на ъгловата каса, без те да докосват изолираните секции. Отделния водач на крилото на вратата осигурява оптималното ѝ затваряне.

3. ИНТЕГРИРАНО ЗАКРЕПВАНЕ НА ЗЪБНИЯ РЕМЪК
Зъбният ремък на NovoPort®, който не се нуждае от поддръжка, лежи защитен в ходовата релса на вратата.

4. КОМПЛЕКТ ТРОЙНИ ПРУЖИНИ
За вратите с комплект тройни пружини: Пружините се намират в горния край на системата. Пакетът тройни пружини изискват по-малко дълбочина на монтаж и дава повече възможности за ограничено пространство.

5. NOVOPORT^® - УНИКАЛНОСТ И ГЪВКАВОСТ
Задвижването NovoPort® не само предлага максимално удобство по време на работа, но и по време на монтажа. Моторът не е фиксиран към тавана като конвенционалните задвижвания, а се интегрира директно в страничната ходова релна на гаражната врата - или вляво или вдясно в зависимост от конструктивните условия.

6. ЗАЩИТА ОТ ПРИЩИПВАНЕ НА ПРЪСТИТЕ
Специалния дизайн на секциите и пантите на гаражната врата осигурява ефективна защита от прищипване на пръстите.

7. ЗАЩИТА НА ЪГЛОВАТА КАСА И СТОМАНЕНИТЕ ВЪЖЕТА В НЕЯ
Ъгловата каса на вратата прави намесата между крилото и касата почти невъзможна. Стоманените въжета са разположени във вътрешната страна на касата, което намалява риска от нараняване и гарантира максимална ефективност на работата на вратата.

Торсионни пружини за iso 45

Нашите висококачествени секционни врати iso 45 и iso 70 (с размери до 3000 x 2750 мм (ШхВ))* се предлагат с торсионни пружинни срещу незначително оскъпяване, със защита от скъсване на пружината, без необходимост от поддръжка, изпитани в съответствие с DIN EN 12604.

Всички по-големи размери врати са налични стандартно с нашите торсионни пружини. Това гарантира, че вратата се държи надеждно дори в случай на скъсване на пружината и може да бъде повдигнато крилото нагоре.

* Отнася се за вариантите с дървесно покритие.
За гладки повърхности с размери до 3000 x 2500 mm.

Акценти

Лесен монтаж с ниска габаритна височина
Лесно регулиране на пружината
По-къси хоризонтални релси (необходимо е по-малко място)
Бърз и лесен монтаж на NovoPort^®

Стандартно изискване за нисък щурц
Освен това системата с комплект тройни вертикални пружини за секционни врати iso 45 и iso 70 е с по-ниска цена от варианта с торсионна пружина.

СТАНДАРТНИ РАЗМЕРИ - КОМПЛЕКТ ТРОЙНИ ВЕРТИКАЛНИ ПРУЖИНИ

СТАНДАРТНИ РАЗМЕРИ - ПАКЕТ ТРОЙНИ ВЕРТИКАЛНИ ПРУЖИНИ (ТЕСНИ ЛИНИИ, СРЕДНИ ЛИНИИ, БЕЗ ЛИНИИ (ВКЛЮЧИТЕЛНО MICROLINE), КАСЕТИ)

Стандартни размери
Поръчков размер (BMR)	Максимален размер на отвора в стената/размер на отвора в гаража	Външен размер на касата (RAM)	Вътрешни размери на гаража (GIB)	Дълбочина на монтаж (EBT)	Височина на тавана (DH)	Височина на светлия отвор (LDH)
Широчина x Височина	Широчина x Височина	Широчина x Височина	*(мин.) (макс.)**	Дълбочина на монтаж (EBT)	(мин.) ръчно отваряне/ NovoPort®	Ръчно отваряне (с дръжка)	Задвижване
2250 x 1875	2340 x 1965	2402 x 1985	2410 (2500)	2495	1990	1825	1875
2250 x 2000	2340 x 2090	2402 x 2110	2410 (2500)	2620	2115	1950	2000
2250 x 2125	2340 x 2215	2402 x 2235	2410 (2500)	2745	2240	2075	2125
2375 x 1875	2465 x 1965	2527 x 1985	2535 (2625)	2495	1990	1825	1875
2375 x 2000	2465 x 2090	2527 x 2110	2535 (2625)	2620	2115	1950	2000
2375 x 2075	2465 x 2165	2527 x 2185	2535 (2625)	2695	2190	2025	2075
2375 x 2125	2465 x 2215	2527 x 2235	2535 (2625)	2745	2240	2075	2125
2375 x 2250	2465 x 2340	2527 x 2360	2535 (2625)	2870	2365	2200	2250
2375 x 2375	2465 x 2465	2527 x 2485	2535 (2625)	2995	2490	2325	2375
2500 x 1875	2590 x 1965	2652 x 1985	2660 (2750)	2495	1990	1825	1875
2500 x 2000	2590 x 2090	2652 x 2110	2660 (2750)	2620	2115	1950	2000
2500 x 2075	2590 x 2165	2652 x 2185	2660 (2750)	2695	2190	2025	2075
2500 x 2125	2590 x 2215	2652 x 2235	2660 (2750)	2745	2240	2075	2125
2500 x 2250	2590 x 2340	2652 x 2360	2660 (2750)	2870	2365	2200	2250
2500 x 2375	2590 x 2465	2652 x 2485	2660 (2750)	2995	2490	2325	2375
2500 x 2500	2590 x 2590	2652 x 2610	2660 (2750)	3120	2615	2450	2500
2500 x 2750	2590 x 2840	2652 x 2860	2660 (2750)	3370	2865	2700	2750
2625 x 2125	2715 x 2215	2777 x 2235	2785 (2875)	2745	2240	2075	2125
2750 x 2000	2840 x 2090	2902 x 2110	2910 (3000)	2620	2115	1950	2000
2750 x 2125	2840 x 2215	2902 x 2235	2910 (3000)	2745	2240	2075	2125
2750 x 2250	2840 x 2340	2902 x 2360	2910 (3000)	2870	2365	2200	2250
2750 x 2750	2840 x 2840	2902 x 2860	2910 (3000)	3370	2865	2700	2750
3000 x 2000	3090 x 2090	3152 x 2110	3160 (3250)	2620	2115	1950	2000
3000 x 2125	3090 x 2215	3152 x 2235	3160 (3250)	2745	2240	2075	2125
3000 x 2250	3090 x 2340	3152 x 2360	3160 (3250)	2870	2365	2200	2250
3000 x 2375	3090 x 2465	3152 x 2485	3160 (3250)	2995	2490	2325	2375
3000 x 2500	3090 x 2590	3152 x 2610	3160 (3250)	3120	2615	2450	2500
3000 x 2375	3090 x 2465	3152 x 2485	3160 (3250)	2995	2490	2325	2375
3000 x 2500	3090 x 2590	3152 x 2610	3160 (3250)	3120	2615	2450	2500
*При използване на комплект алуминиеви рамки или помощен обков за монтаж (S-образен анкер, регулируем анкер на касата): необходими са 90 мм на страна (GIB = BRB + 180 мм).

РАЗМЕРИ ЗА ОБНОВЯВАНЕ - КОМПЛЕКТ ТРОЙНИ ВЕРТИКАЛНИ ПРУЖИНИ

РАЗМЕРИ ЗА ОБНОВЯВАНЕ ПРИ ЗАМЯНА НА МАХОВАТА ГАРАЖНА ВРАТА СЪС СЕКЦИОННА ВРАТА

Със съществуваща махова гаражна врата Novoferm K®/ продукт на конкурент			Нов размер
Поръчков размер (BMR)	Външен размер на касата (RAM)	Височина на светлия отвор (LDH)	Поръчков размер (BMR)	Максимален размер на отвора в стената/размер на отвора в гаража	Външен размер на касата (RAM)	Вътрешни размери на гаража (GIB)	Дълбочина на монтаж (EBT)	Височина на тавана (DH)	Височина на светлия отвор (LDH)
Широчина x Височина	Широчина x Височина	Широчина x Височина	Широчина x Височина	Широчина x Височина	Широчина x Височина	*(мин.) (макс.)**	Дълбочина на монтаж (EBT)	(мин.) Ръчно отваряне/ NovoPort®	Ръчно отваряне (с дръжка)	Задвижване
2250 x 2000	2341 x 2065	1860	2190 x 1925	2280 x 2015	2342 x 2035	2350 (2440)	2545	2040	1875	1925
2250 x 2125	2341 x 2190	1985	2190 x 2050	2280 x 2140	2342 x 2160	2350 (2440)	2670	2165	2000	2050
2375 x 2000	2466 x 2065	1860	2315 x 1925	2405 x 2015	2467 x 2035	2475 (2565)	2545	2040	1875	1925
2375 x 2125	2466 x 2190	1985	2315 x 2050	2405 x 2140	2467 x 2160	2475 (2565)	2670	2165	2000	2050
2375 x 2250	2466 x 2315	2110	2315 x 2175	2405 x 2265	2467 x 2285	2475 (2565)	2795	2290	2125	2175
2500 x 2000	2591 x 2065	1860	2440 x 1925	2530 x 2015	2592 x 2035	2600 (2690)	2545	2040	1875	1925
2500 x 2125	2591 x 2190	1985	2440 x 2050	2530 x 2140	2592 x 2160	2600 (2690)	2670	2165	2000	2050
2500 x 2250	2591 x 2315	2110	2440 x 2175	2530 x 2265	2592 x 2285	2600 (2690)	2795	2290	2125	2175
3000 x 2125	3091 x 2190	1985	2940 x 2050	3030 x 2140	3092 x 2160	3100 (3190)	2670	2165	2000	2050
*При използване на комплект алуминиеви рамки или помощен обков за монтаж (S-образен анкер, регулируем анкер на касата): необходими са 90 мм на страна (GIB = BRB + 180 мм).

ПРЕДЕН ВАЛ НА ТОРСИОННАТА ПРУЖИНА (VL)

ТЕСНИ ЛИНИИ, СРЕДНИ ЛИНИИ, БЕЗ ЛИНИИ (ВКЛЮЧИТЕЛНО MICROLINE), КАСЕТИ

Стандартни размери
Поръчков размер (BRM)	Максимален размер на отвора в стената/размер на отвора в гаража	Външен размер на касата (RAM)	Дълбочина на монтаж (EBT)	Вътрешни размери на гаража (GIB)	Височина на тавана (DH)	Височина на светлия отвор (LDH) Стоманени врати		Височина на светлия отвор (LDH) Дървени врати
Широчина x Височина	Широчина x Височина	Широчина x Височина	Дълбочина на монтаж (EBT)	*(мин.) (макс.)**	(мин.) ръчно отваряне / NovoPort®	Ръчно отваряне (с дръжка)	Задвижване	Ръчно отваряне (с дръжка)	Задвижване
2250 x 1875	2340 x 1965	2402 x 2085	2495	2410 (2500)	2090	1825	1875	1735	1835
2250 x 2000	2340 x 2090	2402 x 2210	2620	2410 (2500)	2215	1950	2000	1860	1960
2250 x 2125	2340 x 2215	2402 x 2335	2745	2410 (2500)	2340	2075	2125	1985	2085
2375 x 1875	2465 x 1965	2527 x 2085	2495	2535 (2625)	2090	1825	1875	1735	1835
2375 x 2000	2465 x 2090	2527 x 2210	2620	2535 (2625)	2215	1950	2000	1860	1960
2375 x 2075	2465 x 2165	2527 x 2285	2695	2535 (2625)	2290	2025	2075	1935	2035
2375 x 2125	2465 x 2215	2527 x 2335	2745	2535 (2625)	2340	2075	2125	1985	2085
2375 x 2250	2465 x 2340	2527 x 2460	2870	2535 (2625)	2465	2200	2250	2110	2210
2500 x 1875	2590 x 1965	2652 x 2085	2495	2660 (2750)	2090	1825	1875	1735	1835
2500 x 2000	2590 x 2090	2652 x 2210	2620	2660 (2750)	2215	1950	2000	1860	1960
2500 x 2075	2590 x 2165	2652 x 2285	2695	2660 (2750)	2290	2025	2075	1935	2035
2500 x 2125	2590 x 2215	2652 x 2335	2745	2660 (2750)	2340	2075	2125	1985	2085
2500 x 2250	2590 x 2340	2652 x 2460	2870	2660 (2750)	2465	2200	2250	2110	2210
2500 x 2375	2590 x 2465	2652 x 2585	2995	2660 (2750)	2590	2325	2375	2235	2335
2500 x 2500	2590 x 2590	2652 x 2710	3120	2660 (2750)	2715	2450	2500	2360	2460
2500 x 2750	2590 x 2840	2652 x 2960	3370	2660 (2750)	2965	2700	2750	2610	2710
2625 x 2125	2715 x 2215	2777 x 2335	2745	2785 (2875)	2340	2075	2125	1985	2085
2750 x 2000	2840 x 2090	2902 x 2210	2620	2910 (3000)	2215	1950	2000	1860	1960
2750 x 2125	2840 x 2215	2902 x 2335	2745	2910 (3000)	2340	2075	2125	1985	2085
2750 x 2250	2840 x 2340	2902 x 2460	2870	2910 (3000)	2465	2200	2250	2110	2210
2750 x 2750	2840 x 2840	2902 x 2960	3370	2910 (3000)	2965	2700	2750	2610	2710
3000 x 2000	3090 x 2090	3152 x 2210	2620	3160 (3250)	2215	1950	2000	1860	1960
3000 x 2125	3090 x 2215	3152 x 2335	2745	3160 (3250)	2340	2075	2125	1985	2085
3000 x 2250	3090 x 2340	3152 x 2460	2870	3160 (3250)	2465	2200	2250	2110	2210
3000 x 2375	3090 x 2465	3152 x 2585	2995	3160 (3250)	2590	2325	2375	2235	2335
3000 x 2500	3090 x 2590	3152 x 2710	3120	3160 (3250)	2715	2450	2500	2360	2460
3000 x 3000	3090 x 3090	3152 x 3210	3620	3160 (3250)	3215	2950	3000	2860	2960
3250 x 2000	3340 x 2090	3402 x 2210	2620	3410 (3500)	2215	1950	2000	1860	1910
3250 x 2125	3340 x 2215	3402 x 2335	2745	3410 (3500)	2340	2075	2125	1985	2035
3250 x 2250	3340 x 2340	3402 x 2460	2870	3410 (3500)	2465	2200	2250	2110	2160
3500 x 2000	3590 x 2090	3652 x 2210	2620	3660 (3750)	2215	1950	2000	1860	1910
3500 x 2125	3590 x 2215	3652 x 2335	2745	3660 (3750)	2340	2075	2125	1985	2035
3500 x 2250	3590 x 2340	3652 x 2460	2870	3660 (3750)	2465	2200	2250	2110	2160
3750 x 2000	3840 x 2090	3902 x 2210	2620	3910 (4000)	2215	1950	2000	1860	1910
3750 x 2125	3840 x 2215	3902 x 2335	2745	3910 (4000)	2340	2075	2125	1985	2035
3750 x 2250	3840 x 2340	3902 x 2460	2870	3910 (4000)	2465	2200	2250	2110	2160
4000 x 2000	4090 x 2090	4152 x 2210	2620	4160 (4250)	2215	1950	2000	1860	1910
4000 x 2125	4090 x 2215	4152 x 2335	2745	4160 (4250)	2340	2075	2125	1985	2035
4000 x 2250	4090 x 2340	4152 x 2460	2870	4160 (4250)	2465	2200	2250	2110	2160
4250 x 2000	4340 x 2090	4402 x 2210	2620	4410 (4500)	2215	1950	2000	1860	1910
4250 x 2125	4340 x 2215	4402 x 2335	2745	4410 (4500)	2340	2075	2125	1985	2035
4250 x 2250	4340 x 2340	4402 x 2460	2870	4410 (4500)	2465	2200	2250	2110	2160
4500 x 2000	4590 x 2090	4652 x 2210	2620	4660 (4750)	2215	1950	2000	1860	1910
4500 x 2125	4590 x 2215	4652 x 2335	2745	4660 (4750)	2340	2075	2125	1985	2035
4500 x 2250	4590 x 2340	4652 x 2460	2870	4660 (4750)	2465	2200	2250	2110	2160
4750 x 2000	4840 x 2090	4902 x 2210	2620	4910 (5000)	2215	1950	2000	1860	1910
4750 x 2125	4840 x 2215	4902 x 2335	2745	4910 (5000)	2340	2075	2125	1985	2035
4750 x 2250	4840 x 2340	4902 x 2460	2870	4910 (5000)	2465	2200	2250	2110	2160
5000 x 2000	5090 x 2090	5152 x 2210	2620	5160 (5250)	2215	1950	2000	1860	1910
5000 x 2125	5090 x 2215	5152 x 2335	2745	5160 (5250)	2340	2075	2125	1985	2035
5000 x 2250	5090 x 2340	5152 x 2460	2870	5160 (5250)	2465	2200	2250	2110	2160
5500 x 2000	5590 x 2090	5652 x 2210	2620	5660 (5750)	2215	1950	2000	–	–
5500 x 2125	5590 x 2215	5652 x 2335	2745	5660 (5750)	2340	2075	2125	–	–
5500 x 2250	5590 x 2340	5652 x 2460	2870	5660 (5750)	2465	2200	2250	–	–
Броят на секциите, височината на секциите и разстоянието между ламелите могат да варират за секционните гаражни врати iso 45 с дървено крило. *При използване на комплект алуминиеви рамки или помощен обков за монтаж (S-образен анкер, регулируем анкер на касата): необходими са 90 мм на страна (GIB = BRB + 180 мм).

РАЗМЕРИ ЗА ОБНОВЯВАНЕ - ПРЕДЕН ВАЛ НА ТОРСИОННАТА ПРУЖИНА (VL)

РАЗМЕРИ ЗА ОБНОВЯВАНЕ ПРИ ЗАМЯНА НА МАХОВАТА ГАРАЖНА ВРАТА СЪС СЕКЦИОННА ВРАТА

Със съществуваща махова гаражна врата Novoferm K®/ продукт на конкурент			Нов размер
Поръчков размер (BMR)	Външен размер на касата (RAM)	Височина на светлия отвор (LDH)	Поръчков размер (BMR)	Максимален размер на отвора в стената/размер на отвора в гаража	Външен размер на касата (RAM)	Вътрешни размери на гаража (GIB)	Дълбочина на монтаж (EBT)	Височина на тавана (DH)	Височина на светлия отвор (LDH)
Широчина x Височина	Широчина x Височина	Широчина x Височина	Широчина x Височина	Широчина x Височина	Широчина x Височина	*(мин.) (макс.)**	Дълбочина на монтаж (EBT)	(мин.) Ръчно отваряне/ NovoPort®	Ръчно отваряне (с дръжка)	Задвижване
2250 x 2000	2341 x 2065	1860	2190 x 1925	2280 x 2015	2342 x 2135	2350 (2440)	2545	2140	1875	1925
2250 x 2125	2341 x 2190	1985	2190 x 2050	2280 x 2140	2342 x 2260	2350 (2440)	2670	2265	2000	2050
2375 x 2000	2466 x 2065	1860	2315 x 1925	2405 x 2015	2467 x 2135	2475 (2565)	2545	2140	1875	1925
2375 x 2125	2466 x 2190	1985	2315 x 2050	2405 x 2140	2467 x 2260	2475 (2565)	2670	2265	2000	2050
2375 x 2250	2466 x 2315	2110	2315 x 2175	2405 x 2265	2467 x 2385	2475 (2565)	2795	2390	2125	2175
2500 x 2000	2591 x 2065	1860	2440 x 1925	2530 x 2015	2592 x 2135	2600 (2690)	2545	2140	1875	1925
2500 x 2125	2591 x 2190	1985	2440 x 2050	2530 x 2140	2592 x 2260	2600 (2690)	2670	2265	2000	2050
2500 x 2250	2591 x 2315	2110	2440 x 2175	2530 x 2265	2592 x 2385	2600 (2690)	2795	2390	2125	2175
3000 x 2125	3091 x 2190	1985	2940 x 2050	3030 x 2140	3092 x 2260	3100 (3190)	2670	2265	2000	2050
*При използване на комплект алуминиеви рамки или помощен обков за монтаж (S-образен анкер, регулируем анкер на касата): необходими са 90 мм на страна (GIB = BRB + 180 мм).

СТАНДАРТНИ РАЗМЕРИ - ЗАДЕН ВАЛ НА ТОРСИОННАТА ПРУЖИНА (HL)

СТАНДАРТНИ РАЗМЕРИ - ЗАДЕН ВАЛ НА ТОРСИОННАТА ПРУЖИНА (HL) - (ТЕСНИ ЛИНИИ, СРЕДНИ ЛИНИИ, БЕЗ ЛИНИИ (ВКЛЮЧИТЕЛНО MICROLINE), КАСЕТИ)

Стандартни размери
Поръчков размер(BMR) Широчина x Височина	Максимален размер на отвора в стената/размер на отвора в гаража Широчина x Височина	Външен размер на касата (RAM) Широчина x Височина	Дълбочина на монтаж (EBT)	Вътрешни размери на гаража (GIB) *(мин.) (макс.)**	Височина на тавана (DH) (мин.) ръчно отваряне/ NovoPort®	Височина на светлия отвор (LDH) Стоманена		Височина на светлия отвор (LDH) Дървена
Поръчков размер(BMR) Широчина x Височина			Дълбочина на монтаж (EBT)			Ръчно отваряне (с дръжка)	Задвижване	Ръчно отваряне (с дръжка)	Задвижване
2250 x 1875	2340 x 1965	2402 x 1985	2625	2410 (2500)	1990	1825	1875	1735	1835
2250 x 2000	2340 x 2090	2402 x 2110	2750	2410 (2500)	2115	1950	2000	1860	1960
2250 x 2125	2340 x 2215	2402 x 2235	2875	2410 (2500)	2240	2075	2125	1985	2085
2375 x 1875	2465 x 1965	2527 x 1985	2625	2535 (2625)	1990	1825	1875	1735	1835
2375 x 2000	2465 x 2090	2527 x 2110	2750	2535 (2625)	2115	1950	2000	1860	1960
2375 x 2075	2465 x 2165	2527 x 2185	2825	2535 (2625)	2190	2025	2075	1935	2035
2375 x 2125	2465 x 2215	2527 x 2235	2875	2535 (2625)	2240	2075	2125	1985	2085
2375 x 2250	2465 x 2340	2527 x 2360	3000	2535 (2625)	2365	2200	2250	2110	2210
2500 x 1875	2590 x 1965	2652 x 1985	2625	2660 (2750)	2115	1825	1875	1735	1835
2500 x 2000	2590 x 2090	2652 x 2110	2750	2660 (2750)	2190	1950	2000	1860	1960
2500 x 2075	2590 x 2165	2652 x 2185	2825	2660 (2750)	2090	2025	2075	1935	2035
2500 x 2125	2590 x 2215	2652 x 2235	2875	2660 (2750)	2240	2075	2125	1985	2085
2500 x 2250	2590 x 2340	2652 x 2360	3000	2660 (2750)	2365	2200	2250	2110	2210
2500 x 2375	2590 x 2465	2652 x 2485	3125	2660 (2750)	2490	2325	2375	2235	2335
2500 x 2500	2590 x 2590	2652 x 2610	3250	2660 (2750)	2615	2450	2500	2360	2460
2500 x 2750	2590 x 2840	2652 x 2860	3500	2660 (2750)	2865	2700	2750	2610	2710
2625 x 2125	2715 x 2215	2777 x 2235	2875	2785 (2875)	2240	2075	2125	1985	2085
2750 x 2000	2840 x 2090	2902 x 2110	2750	2910 (3000)	2115	1950	2000	1860	1960
2750 x 2125	2840 x 2215	2902 x 2235	2875	2910 (3000)	2240	2075	2125	1985	2085
2750 x 2250	2840 x 2340	2902 x 2360	3000	2910 (3000)	2365	2200	2250	2110	2210
2750 x 2750	2840 x 2840	2902 x 2860	3500	2910 (3000)	2865	2700	2750	2610	2710
3000 x 2000	3090 x 2090	3152 x 2110	2750	3160 (3250)	2115	1950	2000	1860	1960
3000 x 2125	3090 x 2215	3152 x 2235	2875	3160 (3250)	2240	2075	2125	1985	2085
3000 x 2250	3090 x 2340	3152 x 2360	3000	3160 (3250)	2365	2200	2250	2110	2210
3000 x 2375	3090 x 2465	3152 x 2485	3125	3160 (3250)	2490	2325	2375	2235	2335
3000 x 2500	3090 x 2590	3152 x 2610	3750	3160 (3250)	2615	2450	2500	2360	2460
3000 x 3000	3090 x 3090	3152 x 3110	3620	3160 (3250)	3115	2950	3000	2860	2960
3250 x 2000	3340 x 2090	3402 x 2110	2750	3410 (3500)	2115	1950	2000	1860	1910
3250 x 2125	3340 x 2215	3402 x 2235	2875	3410 (3500)	2240	2075	2125	1985	2035
3250 x 2250	3340 x 2340	3402 x 2360	3000	3410 (3500)	2365	2200	2250	2110	2160
3500 x 2000	3590 x 2090	3652 x 2110	2750	3660 (3750)	2115	1950	2000	1860	1910
3500 x 2125	3590 x 2215	3652 x 2235	2875	3660 (3750)	2240	2075	2125	1985	2035
3500 x 2250	3590 x 2340	3652 x 2360	3000	3660 (3750)	2365	2200	2250	2110	2160
3750 x 2000	3840 x 2090	3902 x 2110	2750	3910 (4000)	2115	1950	2000	1860	1910
3750 x 2125	3840 x 2215	3902 x 2235	2875	3910 (4000)	2240	2075	2125	1985	2035
3750 x 2250	3840 x 2340	3902 x 2360	3000	3910 (4000)	2365	2200	2250	2110	2160
4000 x 2000	4090 x 2090	4152 x 2110	2750	4160 (4250)	2115	1950	2000	1860	1910
4000 x 2125	4090 x 2215	4152 x 2235	2875	4160 (4250)	2240	2075	2125	1985	2035
4000 x 2250	4090 x 2340	4152 x 2360	3000	4160 (4250)	2365	2200	2250	2110	2160
4250 x 2000	4340 x 2090	4402 x 2110	2750	4410 (4500)	2115	1950	2000	1860	1910
4250 x 2125	4340 x 2215	4402 x 2235	2875	4410 (4500)	2240	2075	2125	1985	2035
4250 x 2250	4340 x 2340	4402 x 2360	3000	4410 (4500)	2365	2200	2250	2110	2160
4500 x 2000	4590 x 2090	4652 x 2110	2750	4660 (4750)	2115	1950	2000	1860	1910
4500 x 2125	4590 x 2215	4652 x 2235	2875	4660 (4750)	2240	2075	2125	1985	2035
4500 x 2250	4590 x 2340	4652 x 2360	3000	4660 (4750)	2365	2200	2250	2110	2160
4750 x 2000	4840 x 2090	4902 x 2110	2750	4910 (5000)	2115	1950	2000	1860	1910
4750 x 2125	4840 x 2215	4902 x 2235	2875	4910 (5000)	2240	2075	2125	1985	2035
4750 x 2250	4840 x 2340	4902 x 2360	3000	4910 (5000)	2365	2200	2250	2110	2160
5000 x 2000	5090 x 2090	5152 x 2110	2750	5160 (5250)	2115	1950	2000	1860	1910
5000 x 2125	5090 x 2215	5152 x 2235	2875	5160 (5250)	2240	2075	2125	1985	2035
5000 x 2250	5090 x 2340	5152 x 2360	3000	5160 (5250)	2365	2200	2250	2110	2160
5500 x 2000	5590 x 2090	5652 x 2110	2750	5660 (5750)	2115	1950	2000	-	-
5500 x 2125	5590 x 2215	5652 x 2235	2875	5660 (5750)	2240	2075	2125	-	-
5500 x 2250	5590 x 2340	5652 x 2360	3000	5660 (5750)	2365	2200	2250	-	-
Броят на секциите, височината на секциите и разстоянието между ламелите могат да варират за секционна гаражна врата iso 45 с дървено крило. *При използване на комплект алуминиеви рамки или помощен обков за монтаж (S-образен анкер, регулируем анкер на касата): необходими са 90 мм на страна (GIB = BRB + 180 мм).

Размери за обновяване - заден вал на торсионните пружини (HL)

РАЗМЕРИ ЗА ОБНОВЯВАНЕ ПРИ ЗАМЯНА НА МАХОВАТА ГАРАЖНА ВРАТА СЪС СЕКЦИОННА ВРАТА

Със съществуваща махова гаражна врата Novoferm K®/ продукт на конкурент			Нов размер
Поръчков размер (BRM)	Външен размер на касата (RAM)	Височина на светлия отвор (LDH)	Поръчков размер (BRM)	Максимален размер на отвора в стената/размер на отвора в гаража	Външен размер на касата (RAM)	Вътрешни размери на гаража (GIB)	Дълбочина на монтаж (EBT)	Височина на тавана (DH)	Височина на светлия отвор (LDH)
Широчина x Височина	Широчина x Височина	Широчина x Височина	(мин.)	Широчина x Височина	Широчина x Височина	*(мин.) (макс.)**	Дълбочина на монтаж (EBT)	(мин.) Ръчно отваряне/ NovoPort^®	Ръчно отваряне (с дръжка)	Задвижване
2250 x 2000	2341 x 2065	1860	2190 x 1925	2280 x 2015	2342 x 2035	2350 (2440)	2675	2040	1875	1925
2250 x 2125	2341 x 2190	1985	2190 x 2050	2280 x 2140	2342 x 2160	2350 (2440)	2800	2165	2000	2050
2375 x 2000	2466 x 2065	1860	2315 x 1925	2405 x 2015	2467 x 2035	2475 (2565)	2675	2040	1875	1925
2375 x 2125	2466 x 2190	1985	2315 x 2050	2405 x 2140	2467 x 2160	2475 (2565)	2800	2165	2000	2050
2375 x 2250	2466 x 2315	2110	2315 x 2175	2405 x 2265	2467 x 2285	2475 (2565)	2925	2290	2125	2175
2500 x 2000	2591 x 2065	1860	2440 x 1925	2530 x 2015	2592 x 2035	2600 (2690)	2675	2040	1875	1925
2500 x 2125	2591 x 2190	1985	2440 x 2050	2530 x 2140	2592 x 2160	2600 (2690)	2800	2165	2000	2050
2500 x 2250	2591 x 2315	2110	2440 x 2175	2530 x 2265	2592 x 2285	2600 (2690)	2925	2290	2125	2175
3000 x 2125	3091 x 2190	1985	2940 x 2050	3030 x 2140	3092 x 2160	3100 (3190)	2800	2165	2000	2050
Броят на секциите, височината на секциите и разстоянието между ламелите могат да варират за секционна гаражна врата iso 45 с дървено крило. *При използване на комплект алуминиеви рамки или помощен обков за монтаж (S-образен анкер, регулируем анкер на касата): необходими са 90 мм на страна (GIB = BRB + 180 мм). Всички размери са в мм.

Монтажни размери - таванна конструкция за гаражна секционна врата ISO 45

Монтажни размери на предния вал (VL)

VL			0°	15°		20°		25°		30°
BRH	RAMH	BD (ZS)	EBTA	EBTA15	EBHA15	EBTA20	EBHA20	EBTA25	EBHA25	EBTA30	EBHA30
1875	2115	20	3320	3238	2795	3152	3068	3042	3333	2909	3588
2000	2240	20	3320	3238	2920	3152	3193	3042	3458	2909	3713
2125	2365	20	3320	3238	3045	3152	3318	3042	3583	2909	3838
2250	2490	20	3320	3238	3170	3152	3443	3042	3708	2909	3963
2375	2615	30	3570	3479	3359	3387	3654	3268	3939	3126	4213
2500	2740	30	3570	3479	3484	3387	3779	3268	4064	3126	4338
2625	2865	40	4320	4204	3803	4091	4160	3948	4506	3775	4838
2750	2990	40	4320	4204	3928	4091	4285	3948	4631	3775	4963
2875	3115	40	4320	4204	4053	4091	4410	3948	4756	3775	5088
3000	3240	40	4320	4204	4178	4091	4535	3948	4881	3775	5213
3125	3365	40	4320	4204	4303	4091	4660	3948	5006	3775	5338

Монтажни размери на задния вал (VL)

VL			0°	15°		20°		25°		30°
BRH	RAMH	BD (ZS)	EBTA	EBTA15	EBHA15	EBTA20	EBHA20	EBTA25	EBHA25	EBTA30	EBHA30
1875	1985	20	3320	3208	2820	3122	3093	3012	3358	2879	3613
2000	2110	20	3320	3208	2945	3122	3218	3012	3483	2879	3738
2125	2235	20	3320	3208	3070	3122	3343	3012	3608	2879	3863
2250	2360	20	3320	3449	3259	3357	3554	3238	3839	3096	4113
2375	2485	30	3570	3449	3384	3357	3679	3238	3964	3096	4238
2500	2610	40	4320	4174	3703	4061	4060	3918	4406	3745	4738
2625	2735	40	4320	4174	3828	4061	4185	3918	4531	3745	4863
2750	2860	40	4320	4174	3953	4061	4310	3918	4656	3745	4988
2875	2985	40	4320	4174	4078	4061	4435	3918	4781	3745	5113
3000	3110	40	4320	4174	4203	4061	4560	3918	4906	3745	5238
3125	3235	40	4320	4174	4328	4061	4685	3918	5031	3745	5363

Съответстващи цветове

Съответстващи цветове за прозорци, остъклени панели и алуминиеви профили на вратите

Повърхност	Съответстващ цвят
Златен дъб	подобен на RAL 8007
Тъмен дъб	подобен на RAL 8028
Махагон	смесен цветен тон
Уинчестър	подобен на RAL 8001
Нощен дъб	подобен на RAL 8022
Бял сатен	подобен на RAL 9016
Сив сатен	смесен цветен тон
Тъмно сив сатен	подобен на RAL 7016
Прозоречно сив сатен	подобен на RAL 7040
Кафяв сатен	подобен на RAL 8014
Черен сатен	смесен цветен тон

Монтаж

Как се монтират секционните гаражни врати?

Следващото видео илюстрира стъпка по стъпка монтажа на избрани аксесоари за врати. Видеоклиповете са предназначени само, като допълнение към инструкциите за монтаж, експлоатация и поддръжка. Те не заместват професионалния монтаж от квалифициран и обучен специалист.

МОНТАЖ НА АВТОМАТИЧНА СЕКЦИОННА ВРАТА

Кликнете върху видеото вляво, за да видите монтажа на секционна гаражна врата Novoferm. На примера е използвана секционна гаражна врата ISO 45, със задвижване Novomatic 563 S, с комплект вертикални тройни пружини и са показани предимстата ѝ.

Подробни анимации/видеа за предимствата, монтажа и програмирането на секционните гаражни врати Novoferm можете да намерите в YouTube канала на Novoferm:
https://www.youtube.com/NovofermVideos

ПРЕДИЗВИКАХМЕ ЛИ ИНТЕРЕСА ВИ?

Novoferm работи с широка мрежа от специализирани дистрибутори в цялата страна. Нашите упълномощени дистрибутори предлагат професионални съвети, продажби, взимане на размери, монтаж и демонтаж на гаражни врати на изгодни цени. Свържете се директно с нас и ние ще препратим вашето запитване към търговски партньор на Novoferm, който е най-близо до вас.

СВЪРЖЕТЕ СЕ С НАС ЗАЯВЕТЕ ОФЕРТА БРОШУРИ

Повече изолация?

Секционни гаражни врати iso 70 Premium с допълнителна изолация

Изключително високото ниво на изолация помага да се гарантира, че вашият гараж с прилежащо или надстроено жилищно пространство няма да се изстуди дори през зимата. По този начин избягвате загубата на топлина и активно подпомагате оптимизирането на баланса на експлоатационните характеристики на цялата сграда. В този случай, първокласните секционни врати от Novoferm с 70 мм обща дебелина на профила, са точно за вас!

Секционна гаражна врата iso 70
