ПОЖАРО- И ДИМОЗАЩИТНИ ПЛЪЗГАЩИ СЕ ВРАТИ

Изпитани сигурни пожарозащитни прегради за индустриални и търговски сгради

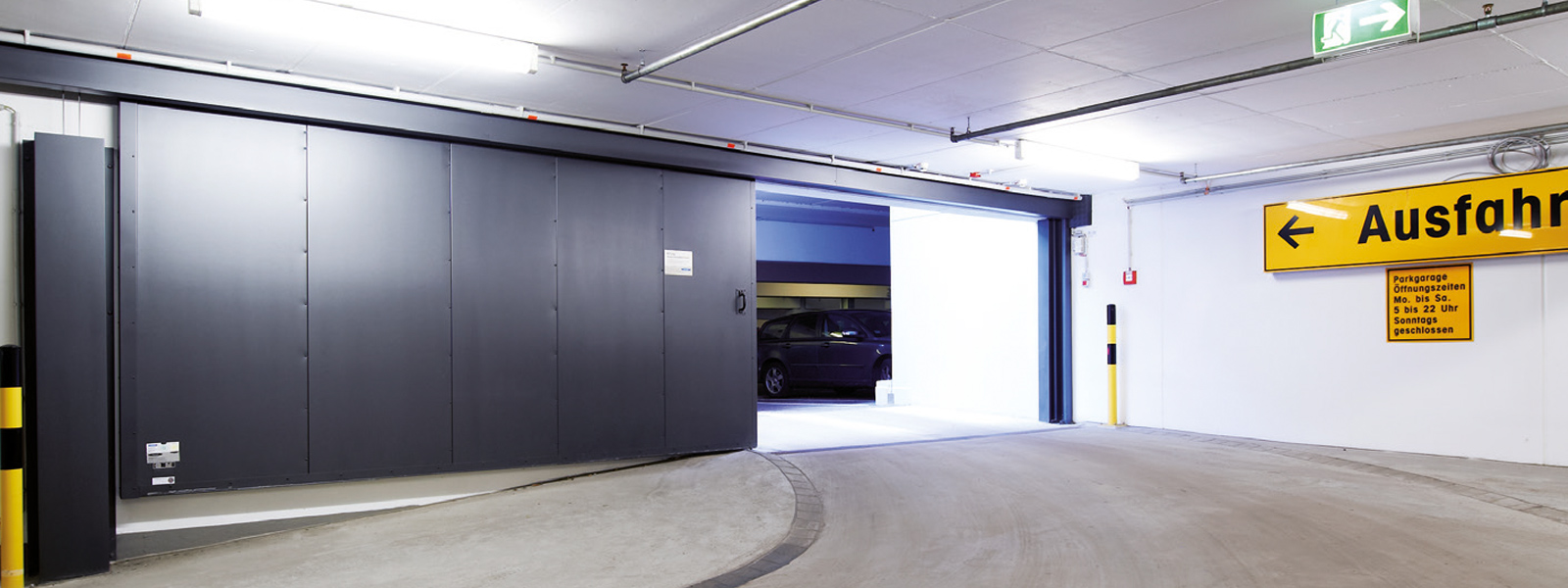

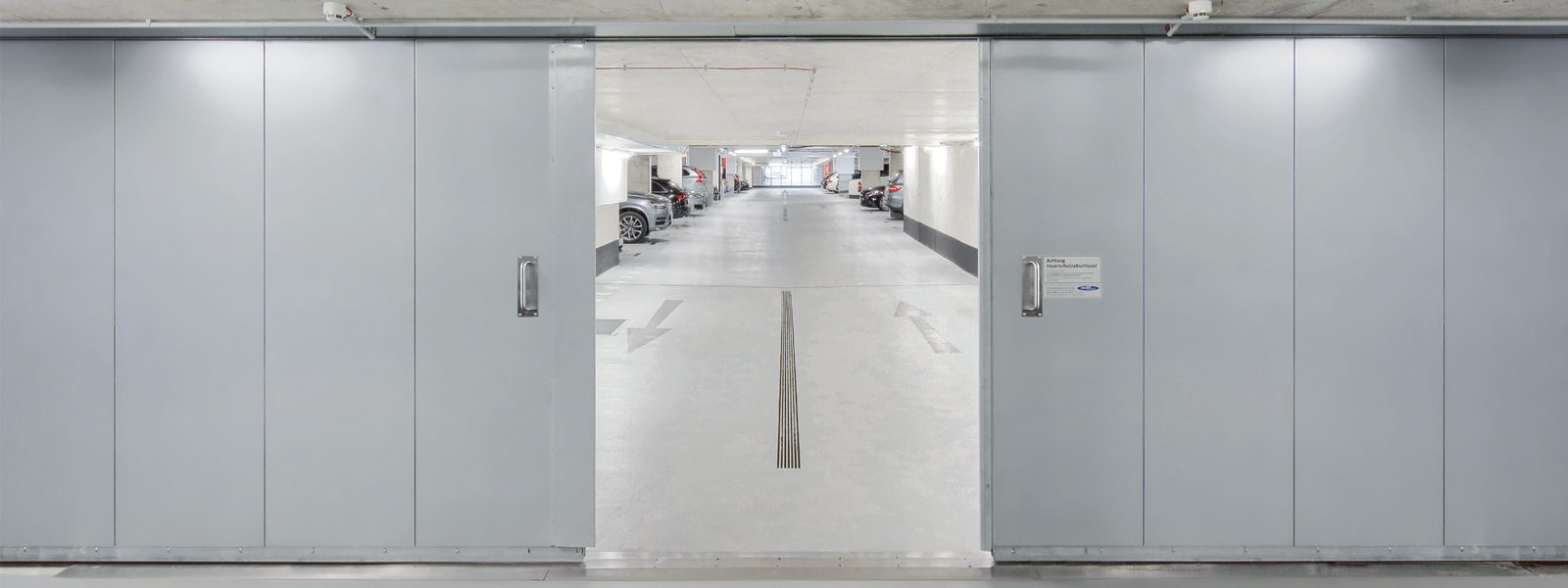

Подземните гаражи, многоетажните паркинги или други подобни сгради изискват специални врати. Причините за това са много, като изискванията за безопасност играят особено важна роля.

Този тип пожарозащитна преграда е обхваната в европейските продуктови стандарти EN 16034 („пожарозащитни прегради“) и EN 13241 („порта“). Пожарозащитната плъзгаща се врата Novoferm NovoSlide Industry е специално разработена, за да отговори на тези строги европейски продуктови стандарти.

Вратата може безопасно да се използва в цяла Европа тъй като има СЕ маркировка. Вратата отговаря на всички основни времеви класове на устойчивост, за да посрещне различните изисквания за строителство в Европа.

Видове врати

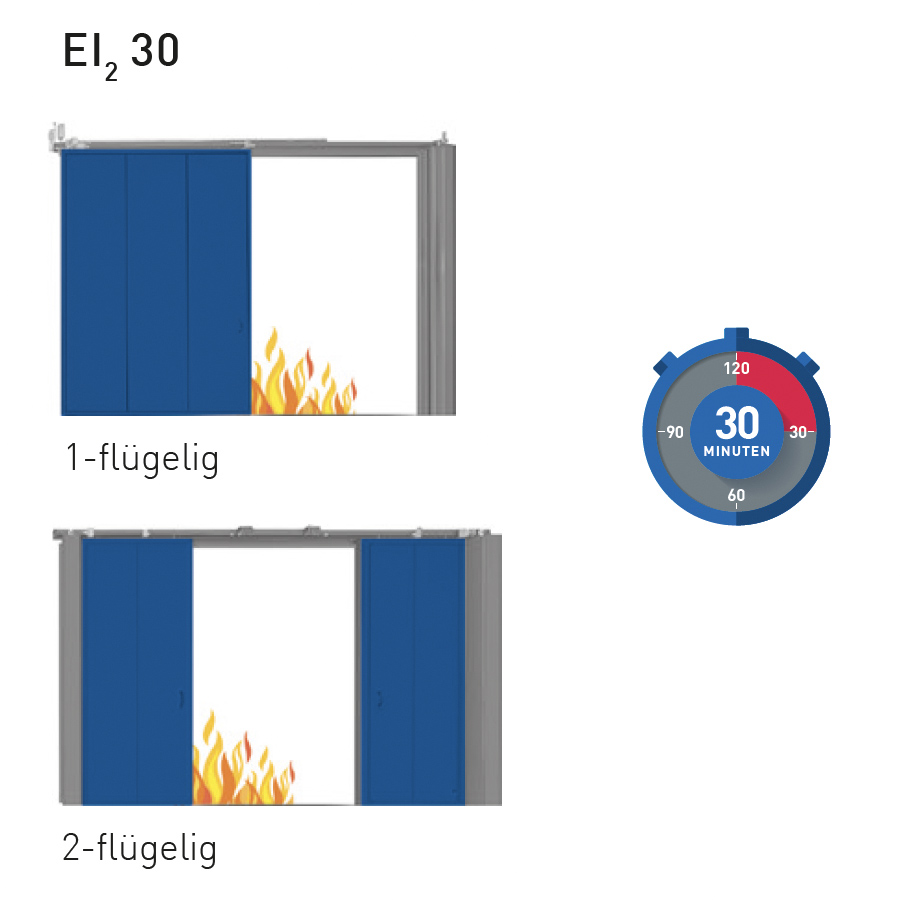

Пожароустойчива плъзгаща се врата EI₂ 30 с 1 и 2 крила

Пожароустойчива плъзгаща се врата EI₂ 60 с 1 и 2 крила.

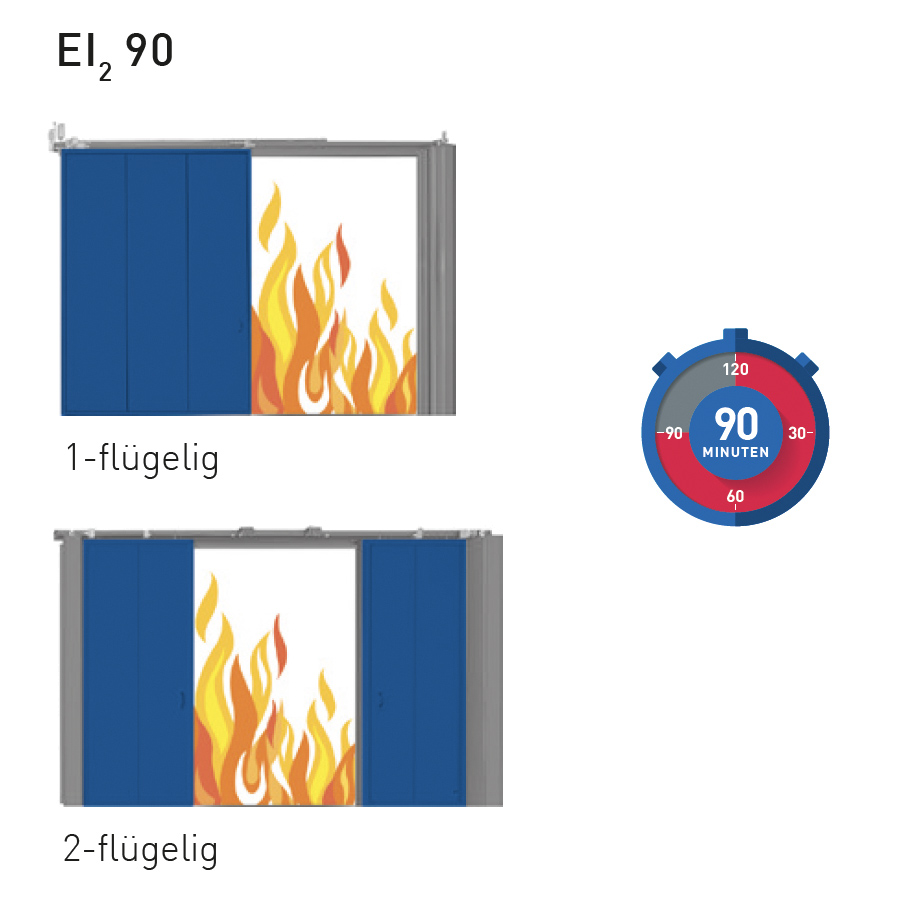

Пожароустойчива плъзгаща се врата EI₂ 90 с 1 и 2 крила

Пожароустойчива плъзгаща се врата EI₂ 120 с 1 или 2 крила

Сравнение и характеристики на вратите

СРАВНЕНИЕ НА ПЛЪЗГАЩИТЕ СЕ ВРАТИ С 1-КРИЛО

1-КРИЛИ ПОЖАРО- И ДИМОУСТОЙЧИВИ ПЛЪЗГАЩИ СЕ ВРАТИ

Характеристики		EI₂ 30	EI₂ 60	EI₂ 90	EI₂ 120
Цяло крило с модулен дизайн		•	•	•	•
Поцинковано крило и ъглови профили		•	•	•	•
Класификация (одобрение)		Съответстващи на EN 16034 и EN 13241; тествани за пожароустойчиви свойства от официална лаборатория за изпитвания, в съответствие с EN 1634-1.	Съответстващи на EN 16034 и EN 13241; тествани за пожароустойчиви свойства от официална лаборатория за изпитвания, в съответствие с EN 1634-1.	Съответстващи на EN 16034 и EN 13241; тествани за пожароустойчиви свойства от официална лаборатория за изпитвания, в съответствие с EN 1634-1.	Съответстващи на EN 16034 и EN 13241; тествани за пожароустойчиви свойства от официална лаборатория за изпитвания, в съответствие с EN 1634-1.
Версии
EI₂ 30		•
EI₂ 60			•
EI₂ 90				•
EI₂ 120					•
Димоустойчивост S_a (цяло крило)*		• До 8.500 x 6.000 mm (max. 46,5 m²)	_° До 8.500 x 6.000 mm (max. 46,5 m²)	_° До 8.500 x 6.000 mm (max. 46,5 m²)	_° До 8.500 x 6.000 mm (max. 46,5 m²)
Димоустойчивост S₂₀₀ (цяло крило)*		• до max. 30,4 m2	_° до max. 30,4 m²	_° до max. 30,4 m²	_°до max. 30,4 m²
Със спирачка (радиален демпфер)		•	•	•	•
Също и със система задържаща вратата в отворено положение		_°	_°	_°	_°
Описание
Одобрени размери		Светъл отвор от горния ръб на готовия под 1.000 x 2.000 mm до 8.500 x 6.000 mm (max. 50 m2)	Светъл отвор от горния ръб на готовия под 1.000 x 2.000 mm до 8.500 x 6.000 mm (max. 50 m2)	Светъл отвор от горния ръб на готовия под 1.000 x 2.000 mm до 8.500 x 6.000 mm (max. 50 m2)	Светъл отвор от горния ръб на готовия под 1.000 x 2.000 mm до 8.500 x 6.000 mm (max. 50 m2)
Крило на вратата: прибл. дебелина 72 mm, 0,75 mm лист метал, прибл. тегло 54 kg/ m2		•	•	•	•
Необходимо припокриване на светлия отвор от крилото	Отстрани	≥ 150 в отвора ¹⁾ ≥ 195 в зоната на престой на отвореното крило¹⁾	≥ 150 в отвора ¹⁾ ≥ 195 в зоната на престой на отвореното крило ¹⁾	≥ 150 в отвора ¹⁾ ≥ 195 в зоната на престой на отвореното крило ¹⁾	≥ 150 в отвора ¹⁾ ≥ 195 в зоната на престой на отвореното крило ¹⁾
	Щурц	≥ 120 ¹⁾	≥ 120 ¹⁾	≥ 120 ¹⁾	≥ 120 ¹⁾
	За скрит монтаж на тавана	≥ 120 ¹⁾	≥ 120 ¹⁾	≥ 120 ¹⁾	≥ 120 ¹⁾
Зона на престой на крилото при отворена врата (с тежест отпред)		LD + 495 ¹⁾	LD + 495¹⁾	LD + 495¹⁾	LD + 495¹⁾
Необходима височина на щурца	Стенен монтаж с нормален щурц	≥ 250 ¹⁾	≥ 250 ¹⁾	≥ 250 ¹⁾	≥ 250 ¹⁾
	Скрит таванен понтаж (при наличие на щурц)	≥ 150 ¹⁾	≥ 150 ¹⁾	≥ 150 ¹⁾	≥ 150 ¹⁾
	Скрит таванен монтаж с бленда на щурца	≥ 150 ¹⁾	≥ 150 ¹⁾	≥ 150 ¹⁾	≥ 150 ¹⁾
	Облечена стоманена колона	≥ 250 ¹⁾	≥ 250 ¹⁾	≥ 250 ¹⁾	≥ 250 ¹⁾
Изискуемо разстояние от пожарната стена при наличието на буферна защита в зоната на престой на отвореното крило.	Без вградена врата	≥ 200	≥ 200	≥ 200	≥ 200
	С вградена врата	≥ 230	≥ 230	≥ 230	≥ 230
Уплътнение на отвора и зоната на престой на крилото, когато вратата е в отворено положение.		Изисква се само при димоустойчиви врати S₂₀₀. Вграждане: Уплътнението се вгражда в пода на място, преди да започне монтажът на вратата, единствено след консултация с представител на Novoferm. Повърхностно монтиране: Толеранс в нивото на завършената подова настилка чрез монтаж на повърхностни уплътнения в зоната на отвора и престоя на крилото, когато вратата е в отворено положение, съгласно DIN 18202, Таблица 3, ред 4. Опция: Не е необходимо уплътнение за гладки, равни нива на пода, без фуги в зоната на отвора и престоя на крилото, когато вратата в отворено положение. (макс. допустимо отклонение 5 mm по цялата площ на отвора)	Изисква се само при димоустойчиви врати S₂₀₀. Вграждане: Уплътнението се вгражда в пода на място, преди да започне монтажът на вратата, единствено след консултация с представител на Novoferm. Повърхностно монтиране: Толеранс в нивото на завършената подова настилка чрез монтаж на повърхностни уплътнения в зоната на отвора и престоя на крилото, когато вратата е в отворено положение, съгласно DIN 18202, Таблица 3, ред 4. Опция: Не е необходимо уплътнение за гладки, равни нива на пода, без фуги в зоната на отвора и престоя на крилото, когато вратата в отворено положение. (макс. допустимо отклонение 5 mm по цялата площ на отвора)	Изисква се само при димоустойчиви врати S₂₀₀. Вграждане: Уплътнението се вгражда в пода на място, преди да започне монтажът на вратата, единствено след консултация с представител на Novoferm. Повърхностно монтиране: Толеранс в нивото на завършената подова настилка чрез монтаж на повърхностни уплътнения в зоната на отвора и престоя на крилото, когато вратата е в отворено положение, съгласно DIN 18202, Таблица 3, ред 4. Опция: Не е необходимо уплътнение за гладки, равни нива на пода, без фуги в зоната на отвора и престоя на крилото, когато вратата в отворено положение. (макс. допустимо отклонение 5 mm по цялата площ на отвора)	Изисква се само при димоустойчиви врати S₂₀₀. Вграждане: Уплътнението се вгражда в пода на място, преди да започне монтажът на вратата, единствено след консултация с представител на Novoferm. Повърхностно монтиране: Толеранс в нивото на завършената подова настилка чрез монтаж на повърхностни уплътнения в зоната на отвора и престоя на крилото, когато вратата е в отворено положение, съгласно DIN 18202, Таблица 3, ред 4. Опция: Не е необходимо уплътнение за гладки, равни нива на пода, без фуги в зоната на отвора и престоя на крилото, когато вратата в отворено положение. (макс. допустимо отклонение 5 mm по цялата площ на отвора)
Допълнителни характеристики
Вградена врата Sa с включен автомат за самозатваряне		_° До max. 46,5 m²	_° До max. 46,5 m²	_° До max. 46,5 m²	_° До max. 46,5 m²
Вградена врата S200 с включен автомат за самозатваряне		_° До max. 23,4 m²	_° До max. 23,4 m²	_° До max. 23,4 m²	_° До max. 23,4 m²
Вградена врата в първи панел		_° До max. 23,4 m²	_° До max. 23,4 m²	_° До max. 23,4 m²	—
Заключване с кука		_°	_°	_°	_°
Изравнен страничен панел		_°	_°	_°	_°
Скрит таванен монтаж		_°	_°	_°	_°
Електрически отварящи устройства		_°	_°	_°	_°
Остъкление		—	—	—	—
Функция "Свободен ход"		—	—	—	—
Таванни/нишови клапи		—	—	—	—
Предпазна спирачка		—	—	—	—
LD = Размер на светъл отвор OKF = Горен ръб на готов под • = Стандарт _° = Опция — = Не е налично в момента Всички размери са в mm.

СРАВНЕНИЕ НА ПЛЪЗГАЩИТЕ СЕ ВРАТИ С 2-КРИЛА

2-КРИЛИ ПОЖАРО- И ДИМОУСТОЙЧИВИ ПЛЪЗГАЩИ СЕ ВРАТИ

Характеристики		EI₂ 30	EI₂ 60	EI₂ 90	EI₂ 120
Цяло крило с модулен дизайн		•	•	•	•
Поцинковано крило и ъглови профили		•	•	•	•
Класификация (одобрение)		Съответстващи на EN 16034 и EN 13241;тествани за пожароустойчиви свойства от официална лаборатория за изпитвания, в съответствие с EN 1634-1.	Съответстващи на EN 16034 и EN 13241;тествани за пожароустойчиви свойства от официална лаборатория за изпитвания, в съответствие с EN 1634-1.	Съответстващи на EN 16034 и EN 13241;тествани за пожароустойчиви свойства от официална лаборатория за изпитвания, в съответствие с EN 1634-1.	Съответстващи на EN 16034 и EN 13241;тествани за пожароустойчиви свойства от официална лаборатория за изпитвания, в съответствие с EN 1634-1.
Версии
EI₂ 30		•
EI₂ 60			•
EI₂ 90				•
EI₂ 120					•
Димоустойчивост S_a (цяло крило)*		• До 8.500 x 6.000 mm (max. 46,5 m²)	_° До 8.500 x 6.000 mm (max. 46,5 m²)	_° До 8.500 x 6.000 mm (max. 46,5 m²)	_° До 8.500 x 6.000 mm (max. 46,5 m²)
Димоустойчивост S₂₀₀ (цяло крило)*		• до max. 28,3 m2	_° до max. 28,3 m²	_° до max. 28,3 m²	_° до max. 28,3 m²
Със спирачка (радиален демпфер)		•	•	•	•
Също и със система задържаща вратата в отворено положение		_°	_°	_°	_°
Описание
Одобрени размери		Светъл отвор от горния ръб на готовия под 1.000 x 2.000 mm до 8.500 x 6.000 mm (max. 50 m2)	Светъл отвор от горния ръб на готовия под 2.000 x 2.000 mm до 8.500 x 6.000 mm (max. 50 m²)	Светъл отвор от горния ръб на готовия под 2.000 x 2.000 mm до 8.500 x 6.000 mm (max. 50 m²)	Светъл отвор от горния ръб на готовия подoden 2.000 x 2.000 mm до 8.500 x 6.000 mm (max. 50 m²)
Крило на вратата: прибл. дебелина 72 mm, 0,75 mm лист метал, прибл. тегло 54 kg/ m2		•	•	•	•
Необходимо припокриване на светлия отвор от крилото	Отстрани	≥ 195 в зоната на престой на отвореното крило¹⁾	≥ 195 в зоната на престой на отвореното крило ¹⁾	≥ 195 в зоната на престой на отвореното крило ¹⁾	≥ 195 в зоната на престой на отвореното крило ¹⁾
	Щурц	≥ 120 ¹⁾	≥ 120 ¹⁾	≥ 120 ¹⁾	≥ 120 ¹⁾
	За скрит монтаж на тавана	≥ 120 ¹⁾	≥ 120 ¹⁾	≥ 120 ¹⁾	≥ 120 ¹⁾
Зона на престой на крилото при отворена врата		Половината на крилото на вратата LD +600 ¹⁾	Половината на крилото на вратата LD +600 ¹⁾	Половината на крилото на вратата LD +600 ¹⁾	Половината на крилото на вратата LD +600 ¹⁾
Необходима височина на щурца	Стенен монтаж с нормален щурц	≥ 250 ¹⁾	≥ 250 ¹⁾	≥ 250 ¹⁾	≥ 250 ¹⁾
	Скрит таванен понтаж (при наличие на щурц)	≥ 150 ¹⁾	≥ 150 ¹⁾	≥ 150 ¹⁾	≥ 150 ¹⁾
	Скрит таванен монтаж с бленда на щурца	≥ 150 ¹⁾	≥ 150 ¹⁾	≥ 150 ¹⁾	≥ 150 ¹⁾
	Облечена стоманена колона	≥ 250 ¹⁾	≥ 250 ¹⁾	≥ 250 ¹⁾	≥ 250 ¹⁾
Изискуемо разстояние от пожарната стена при наличието на буферна защита в зоната на престой на отвореното крило.	Без вградена врата	≥ 200	≥ 200	≥ 200	≥ 200
	С вградена врата	≥ 230	≥ 230	≥ 230	≥ 230
Уплътнение на отвора и зоната на престой на крилото, когато вратата е в отворено положение.		Изисква се само при димоустойчиви врати S₂₀₀. Вграждане: Уплътнението се вгражда в пода на място, преди да започне монтажът на вратата, единствено след консултация с представител на Novoferm. Повърхностно монтиране: Толеранс в нивото на завършената подова настилка чрез монтаж на повърхностни уплътнения в зоната на отвора и престоя на крилото, когато вратата е в отворено положение, съгласно DIN 18202, Таблица 3, ред 4. Опция: Не е необходимо уплътнение за гладки, равни нива на пода, без фуги в зоната на отвора и престоя на крилото, когато вратата в отворено положение. (макс. допустимо отклонение 5 mm по цялата площ на отвора)	Изисква се само при димоустойчиви врати S₂₀₀. Вграждане: Уплътнението се вгражда в пода на място, преди да започне монтажът на вратата, единствено след консултация с представител на Novoferm. Повърхностно монтиране: Толеранс в нивото на завършената подова настилка чрез монтаж на повърхностни уплътнения в зоната на отвора и престоя на крилото, когато вратата е в отворено положение, съгласно DIN 18202, Таблица 3, ред 4. Опция: Не е необходимо уплътнение за гладки, равни нива на пода, без фуги в зоната на отвора и престоя на крилото, когато вратата в отворено положение. (макс. допустимо отклонение 5 mm по цялата площ на отвора)	Изисква се само при димоустойчиви врати S₂₀₀. Вграждане: Уплътнението се вгражда в пода на място, преди да започне монтажът на вратата, единствено след консултация с представител на Novoferm. Повърхностно монтиране: Толеранс в нивото на завършената подова настилка чрез монтаж на повърхностни уплътнения в зоната на отвора и престоя на крилото, когато вратата е в отворено положение, съгласно DIN 18202, Таблица 3, ред 4. Опция: Не е необходимо уплътнение за гладки, равни нива на пода, без фуги в зоната на отвора и престоя на крилото, когато вратата в отворено положение. (макс. допустимо отклонение 5 mm по цялата площ на отвора)	Изисква се само при димоустойчиви врати S₂₀₀. Вграждане: Уплътнението се вгражда в пода на място, преди да започне монтажът на вратата, единствено след консултация с представител на Novoferm. Повърхностно монтиране: Толеранс в нивото на завършената подова настилка чрез монтаж на повърхностни уплътнения в зоната на отвора и престоя на крилото, когато вратата е в отворено положение, съгласно DIN 18202, Таблица 3, ред 4. Опция: Не е необходимо уплътнение за гладки, равни нива на пода, без фуги в зоната на отвора и престоя на крилото, когато вратата в отворено положение. (макс. допустимо отклонение 5 mm по цялата площ на отвора)
Допълнителни характеристики
Вградена врата S_a/ S₂₀₀ с включен автомат за самозатваряне		_°S200: до max. 23,9 m² _°Sa: до max. 46,5 m²	_° S₂₀₀: до max. 23,9 m² _°S_a : до max. 46,5 m²	_° S₂₀₀: до max. 23,9 m² _°S_a : до max. 46,5 m²	_° S₂₀₀: до max. 23,9 m² _°S_a : до max. 46,5 m²
Вградена врата в първи панел		_°	_°	_°	—
Заключване с кука		_°	_°	_°	_°
Скрит таванен монтаж		_°	_°	_°	_°
Електрически отварящи устройства		Опция	Опция	Опция	Опция
Остъкление		—	—	—	—
Функция "Свободен ход"		—	—	—	—
Таванни/нишови клапи		—	—	—	—
LD = Размер на светъл отвор OKF = Горен ръб на готов под • = Стандарт _° = Опция — = Не е налично в момента Всички размери са в mm.

Акценти

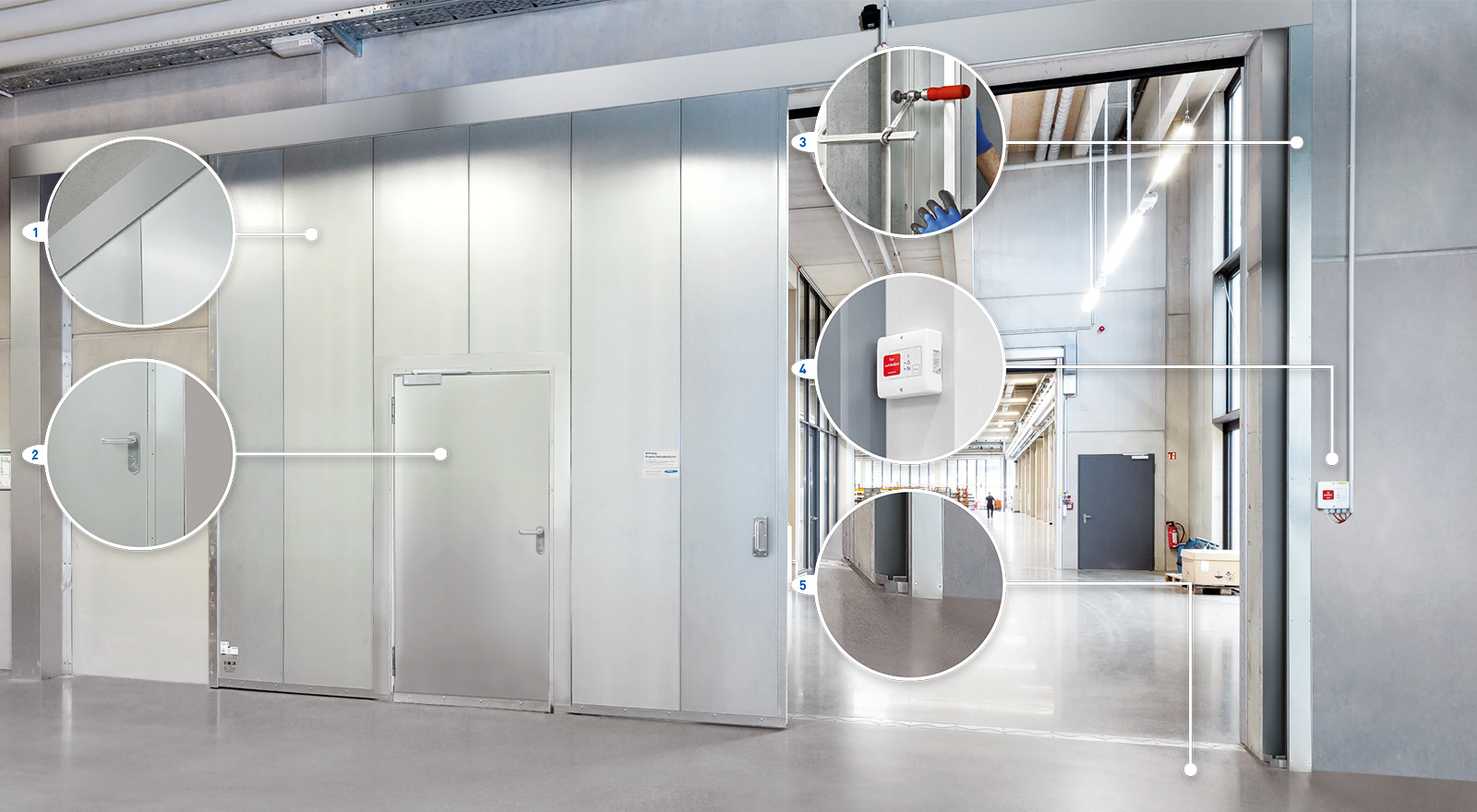

ОПТИМАЛНАТА СИСТЕМА ЗА ИЗИСКВАНИЯТА ЗА ПОЖАРОЗАЩИТА

РАВНОМЕРНА ВИЗИЯ НА ГОЛЕМИТЕ РАЗМЕРИ ВРАТИ
Равната повърхност 1 и скритите връзки между панелите отпред осигуряват еднороден и привлекателен външен вид на продукта. Капакът около релсите и противотежестите също благоприятства за цялостната визия.

ДИСКРЕТНИ ВГРАДЕНИ ВРАТИ
Вградените врати 2 позволяват лесно преминаване, когато плъзгащите се врати са затворени. Вградените
врати нямат нито прагове, нито подови стопери, така че няма опасност от препъване при преминаване.
Вратите с тясна каса имат ненатрапчива и елегантна визия.

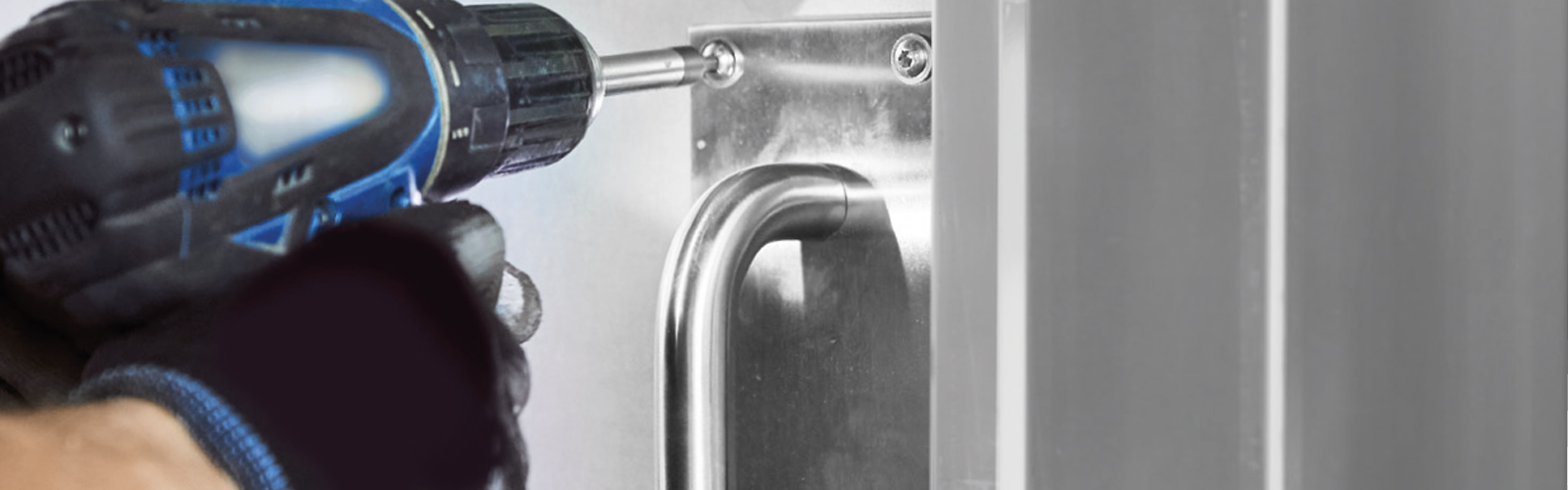

ЛЕСНИ ЗА МОНТАЖ И УПРАВЛЕНИЕ
Пожарозащитните плъзгащи се врати на Novoferm 3 се отличават с много предимства. Подходящи са както за нисък щурц, така и за директен таванен монтаж. Когато се използват, вратите впечатляват с отличните си експлоатационни характеристики. Пожарозащитните плъзгащи се врати често са с големи размери. Модулният дизайн прави транспорта и монтажа лесен, така че дори вратите с огромни размери да могат да се монтират лесно.

EIN TOR, WIE SIE ES BRAUCHEN
Passen Sie Ihr ein- oder zweifl ügeliges Feuerschutz-Schiebetor an Ihr Objekt an. Unsere zahlreichen Ausstattungsvarianten machen es möglich. Im Alltag sollen die Tore überwiegend geöffnet bleiben?

Kein Problem, die Feststellanlage 4 mit Auslösevorrichtung sorgt dafür, dass die Tore im Brandfall zuverlässig schließen. Zusätzlich im Standard enthaltene optische und akustische Signalgeber sorgen bei Toren mit Feststellanlage für zusätzliche Sicherheit.

SCHWELLENLOSER BRANDSCHUTZ
Bei Novoferm wird der kombinierte Rauch- und Feuerschutz konsequent weiterentwickelt. So kann bei entsprechender Bodenbeschaffenheit im gesamten Öffnungs- und Abstellbereich 5 des Tores auf Schwellen verzichtet werden.

NOVOSLIDE INDUSTRY - АКЦЕНТИ

ЛУКСОЗНА ПОЖАРОЗАЩИТА EI₂ 120

Пожарозащитните плъзгащи се врати разделят сградата на отделни пожарни зони. Вратата NovoSlide Industry изпълнява тази задача изключително добре поради лесният си монтаж и отличните си пожарозащитни свойства.

Плъзгащите се врати NovoSlide Industry се състоят предимно от предварително сглобени елементи, което прави монтажа бърз и лесен. Всеки панел е оборудван с отделна ролка, която спестява време при монтажа на отделните панели в релсовия път.

Вратата NovoSlide Industry, също така е тествана за пожарозащита до клас EI2 120, което демонстрира високата ѝ пожароустойчивост. Температурите в пещта за изпитвания след 120 мин. надвишават 1 000 °C . При такива температури не само вратата от страната на огъня, но и зидарията на изпитваната стена е под изключително напрежение. Дори при тези условия плъзгащата се врата трябва да остане изцяло непокътната и да отговаря на изключително строгите изисквания за уплътненяване на помещенията и изолиране на топлината.

Европейски стандарт

Пожарозащитните плъзгащи се врати, предназначени за защитни прегради, са разгледани от европейските продуктови стандарти EN 16034 (врати, порти и прозорци - продуктов стандарт, експлоатационни характеристики - характеристики за защита от огън и / или дим) и EN 13241 (порти - продуктов стандарт, екслоатационни характеристики). Тези пожарозащитни прегради са класифицирани в съответствие с
EN 13501-2 (класификация на строителните материали и елементи свързана с реакцията им при възникнал пожар - част 2: Класифициране използващо данни от тестовете за пожароустойчивост).
Новата плъзгаща се пожарозащитна врата NovoSlide Industry от Novoferm, е специално разработена, за да отговори на тези строги европейски продуктови стандарти.

Съгласно регламента за пускане на пазара на строителни материали в Германия и Европейския съюз, материалите, обхванати от европейския стандарт за производство на продукти, трябва да се предоставят с маркировка CE и декларация за експлоатационни характеристики (DOP).

Това се отнася за пожарозащитните плъзгащи се врати в националните и европейските разпоредби във фазата следваща тази на успоредното им прилагане. Вратите с CE маркировка могат да се използват във всички държави-членки на Европейския съюз (CEN).

В допълнение към европейските стандарти, винаги трябва да се спазват съответните национални законови
строителни изисквания, които си остават отговорност на отделните държави и няма да бъдат хармонизирани на европейски равнище.

В Германия, например, административните разпоредби, отнасящи се за техническите правила за строеж (MVV-TB), определят строителните законови изисквания за пожарозащитните и димозащитните врати.

В допълнение към класовете на пожароустойчивост EI₂ 30 и EI₂ 90, MVV-TB изисква вратите да притежават
характеристики като плътно затваряне (Sa) и издръжливост на самозатваряне (C2).

Декларация за експлоатационните показатели (ДЕП) / Тест за пожароустойчивост, показващ състоянието на изпитвания продукт след 130 мин.

Плъзгащи се врати - детайли

ТЕХНИЧЕСКО ОПИСАНИЕ

Високофункционалният, атрактивен дизайн и иновативните детайли характеризират пожарозащитните и
димозащитните системи плъзгащи се врати на Novoferm. Те са с широк спектър на употреба и хармонично се вписват в различни архитектурни концепции на индустриални и търговски сгради.

СЕРТИФИКАТИ
Всеки тип плъзгане отговаря на EN 16034 и EN 13241 и е с тествани пожарозащитни свойства от официално одобрена лаборатория за изпитвания, в съответствие с EN 1634. Всички еднокрили плъзгащи се врати са сертифицирани след съответните тестове за димозащита (S_a (за плътно затваряне с тристранно уплътнение)) и издръжливост (тествана устойчивост на самозатваряне съгласно EN 12605 с 10 000 цикъла (клас C2)). Предлагат се и с опция димозащита S₂₀₀ (за врати с цели крила без вградена врата).

МОНТАЖ
Стената, в която трябва да се монтира пожарозащитната преграда, както и нейните фиксиращи елементи трябва да отговарят на класификацията (вижте описанията за отделните видове врати). Подът в зоната на вратата трябва да е незапалим ( А1 клас строителни материали). Забележка: Ако мястото, където се съхранява отвореното крило на плъзгаща се врата има капак сглобен на място, трябва да се предвидят инспекционни отвори, за да се осигури достъп за поддръжка.

ВИДОВЕ ЩУРЦ

Стандартният модел с нормален щурц изисква прибл. 250 мм пространство до тавана
Моделите по поръчка за директен таванен монтаж с нисък щурц изискват поне 150 мм място до тавана
Горният панел за директен таванен монтаж е с височина 150 мм.

КРИЛА
Изработени са от 0,75 мм поцинкована и специално обработена тънка плоскост с пожароустойчива изолация. Крилата са произведени от отделни плоскости в цяла височина, съединени заедно, с гладко повърхностно покритие, което се постига при свързването на металната плоскост с пожароустойчивата
изолация (доставят се като отделни панели).

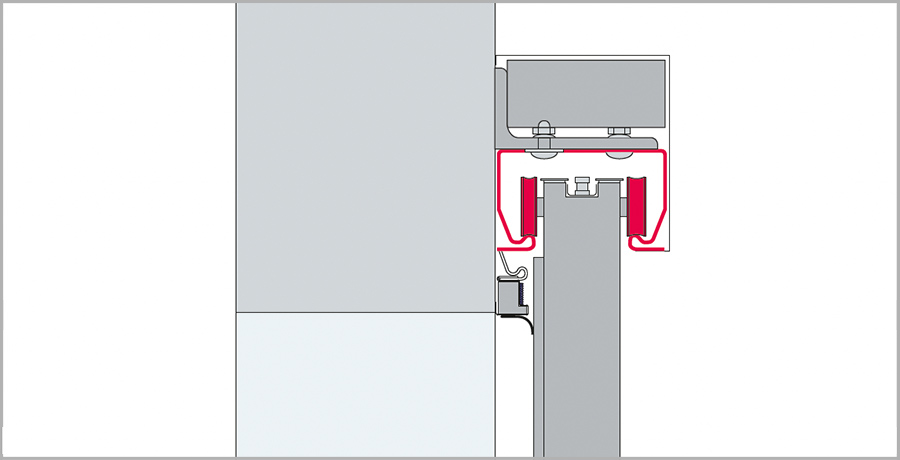

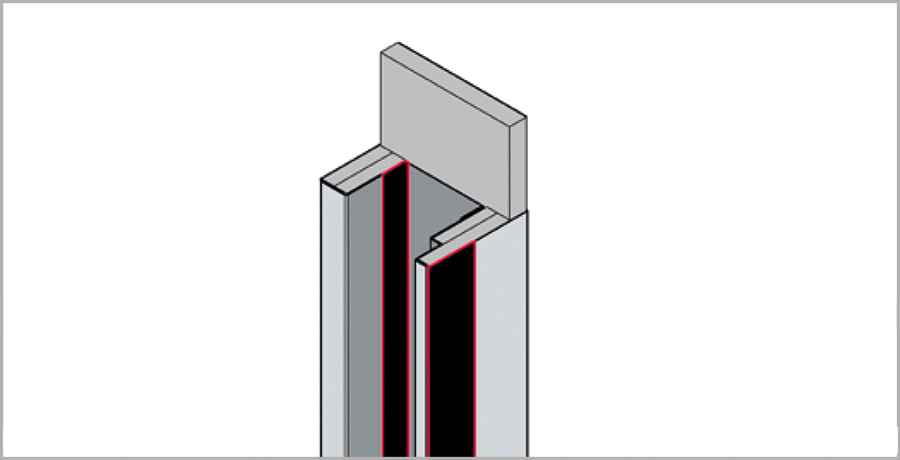

УПЛЪТНЕНИЯ
Тристранно с лабиринтни уплътнителни профили. Допълнителни уплътнения между отделните панели, за да
отговори на минималните изисквания за димоустойчивост S_a. Фугите между панелите не изискват допълнително уплътняване.

ОБКОВ
Затворена релсова система с опорна ролка на всеки панел за плавно движение на вратата; затворена релсова система с индивидуално монтирани конструкции от опорни скоби, включително хидравличен краен амортисьор; противотежести за затваряне покрити с поцинкован капак; вътрешен водач на пода; дръжка и вдлъбната в корпуса дръжка "мида" допълнително се предлагат и от неръждаема стомана.

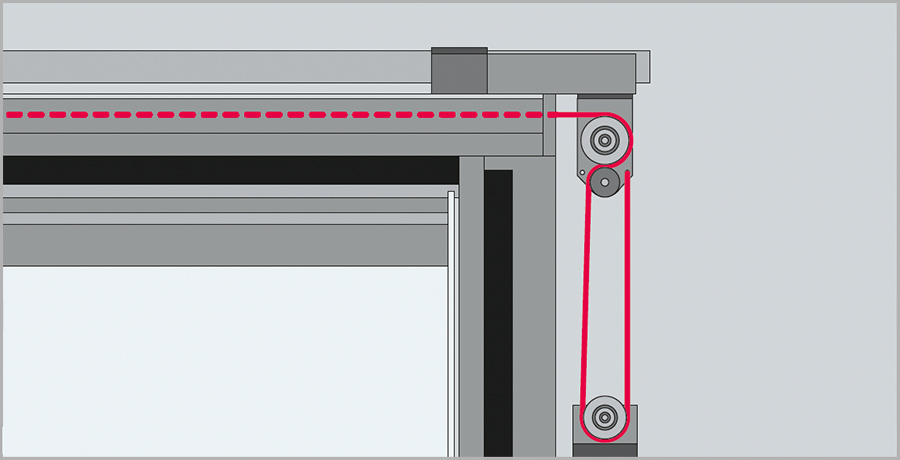

ЗАТВАРЯЩА СПИРАЧКА (РАДИАЛЕН АМОРТИСЬОР)
Контролира скоростта на затваряне, регулируема между 0,08 и 0,2 м / сек.

НАЛИЧНИ ВАРИАНТИ/ОПЦИИ ЗА ОБОРУДВАНЕ

ЗАДЪРЖАЩА СИСТЕМА – ЗАДЪРЖАЩ И ОСВОБОЖДАВАЩ МЕХАНИЗЪМ
За вратите, които основно стоят отворени, системата се състои от: пожарни датчици в количеството, изисквано от наредбата; магнит, който задържа вратата в отворено положеeн;иконтролен панел с вграден бутон (повърхностно монтиран) тип FSZ (работи с непроменлив ток 24 V). Вратата се затваря автоматично в
случай на пожар, а при липса на такъв - чрез натискане на бутона за освобождаване. Системата е допълнително оборудвана с оптично-акустичен сигнален предавател, според изискванията на EN 12604.

Забележка:
След монтажа собствениците трябва да гарантират за своя сметка, че системата за задържане на крилото в отворено положение е одобрена и на редовни интервали се инспектира от сертифициран специалист (вид одобрение за системите за задържане). В Novoferm предлагаме подходящи договори за
гаранционно обслужване.

ВГРАДЕНА И ДИМОЗАЩИТНА ВГРАДЕНА ВРАТА
Вградени врати от EI₂ 30 до EI₂ 90, с опция за димоустойчивост S_a (уплътнение - тристранен уплътняващ профил), димоустойчивост S₂₀₀ (четиристранно уплътнение по периферията), монтирани в крилото на вратата между два панела, стандартно без долен праг, размер на вратата 1000 x 2000 мм. Вратата без праг може да се монтира само ако светлия проход е най-малко 2100 мм, а височината на плъзгащата се врата - поне 2300 мм. Обков: 2 x триделни панти със сачмени лагери; 1 устройство за самозатваряне, в съответствие с EN 1154; 1 бр. брава, в съответствие с DIN 18250, с отвор за патрон; опция за паник функция; плоска дръжка от неръждаема стомана с къс шилд. Алтернативно се предлага и с вградена в отвора врата - от EI₂30 до EI₂ 90.

ЕЛЕКТРИЧЕСКО ЗАДВИЖВАНЕ
Служи за отваряне на крилото чрез специален контролен панел с 3 отделни бутонас функция "dead man". Устройството за управление е защитено с детектор за дим в съответствие с новите изисквания. Плъзгането се затваря чрез натискане на бутона за освобождаване на задържащата система (особенпор и
по-големи врати, за които ас необходими значителни усилия за ръчно отваряне). Механизмът се деактивира в случай на пожар и вратата се затваря автоматично. Забележка: Собствениците трябва да организират за своя сметка идването на специалисти, които да извършват необходимите проверки на вратите с електрическо задвижване (съгласно правилата, регулиращи ел. задвижваните врати).

ПОВЪРХНОСТ НА ПАНЕЛА НА ВРАТАТА
Стандартно поцинкована, включително и ъгловите профили на крилото на вратата. Като опция се предлага покритие на рулони само на панелите на крилото на вратата (в „каменно сиво“, подобно на RAL 7032) или в RAL по ваш избор, включително ъгловите профили на крилото на вратата, капаците и облицовките.

ЗАКЛЮЧВАНЕ С РЕЗЕ
Служи за обезопасяване на вратата в затворено положение. Резе с пружина, задейства се с ключ, заготвен
за патрон. Предлага се и с ел. насрещник.

ТАВАНЕН МОНТАЖ С КРЕПЕЖНИ ЕЛЕМЕНТИ
С панел до тавана (височина - 150 мм).

Акценти

С класове на пожарозащита EI 30, EI 60, EI 90 и EI 120
Значително подобрение в удобството на монтажа, по-специално благодарение на новата система за уплътняване, тристранно уплътнение по периферията като S(a) или четиристранно уплътнение по периферията като S(200).
Пълната гама от двукрили конструкции NSI се предлага и с димозащита S(a) / S(200) и с клас на пожарозащита до EI 120
Стандартно вграден централен модул на системата за задържане (тип FSZ-Basis) за врати с фабрично монтирана система за задържане
Затваряща тежест или задържащ магнит, който може да се измести встрани отзад (напр. за врати с ограничено пространство в зоната за престой на крилото)

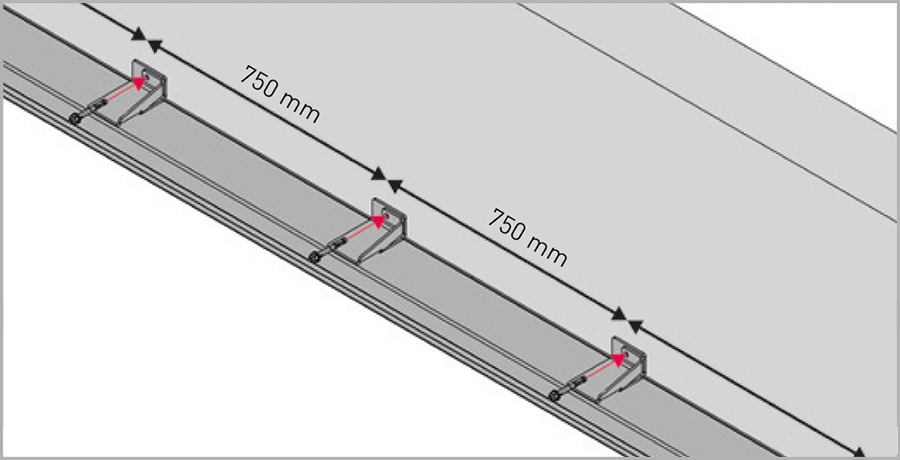

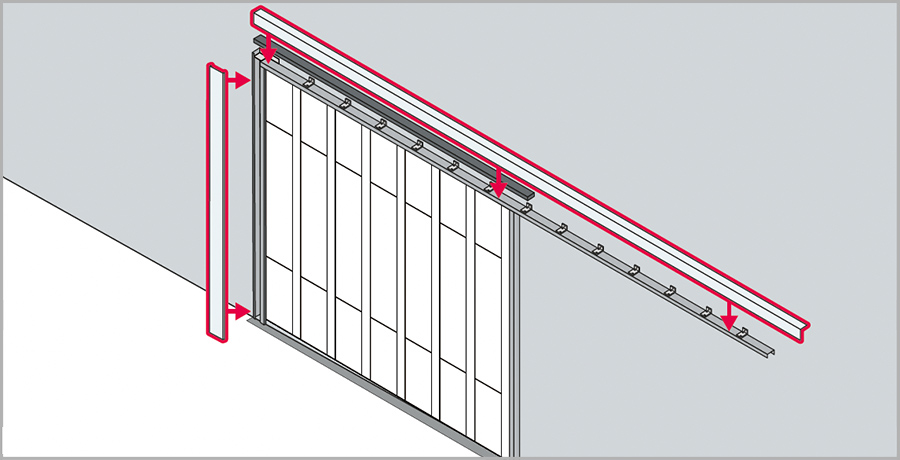

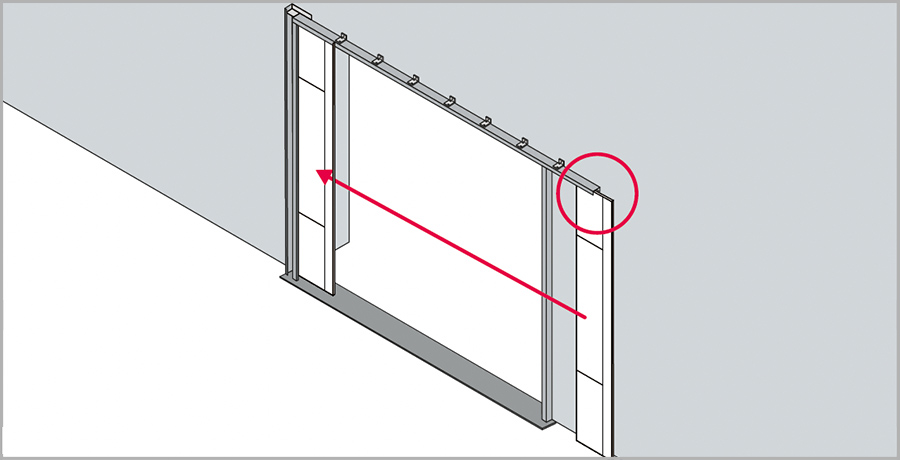

Изключително бърз и лесен монтаж
Множеството заводски сглобени елементи
спестяват време за монтаж на обекта

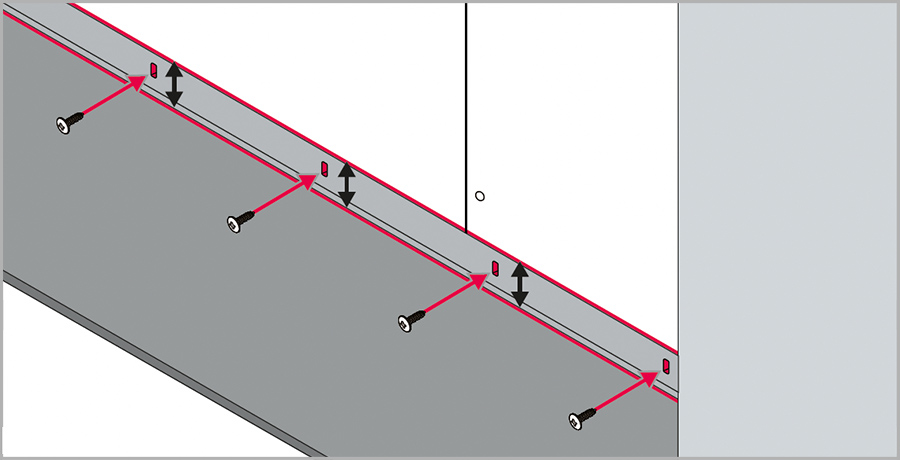

Лесен монтаж на панелите , всеки от които е
с отделни ролки

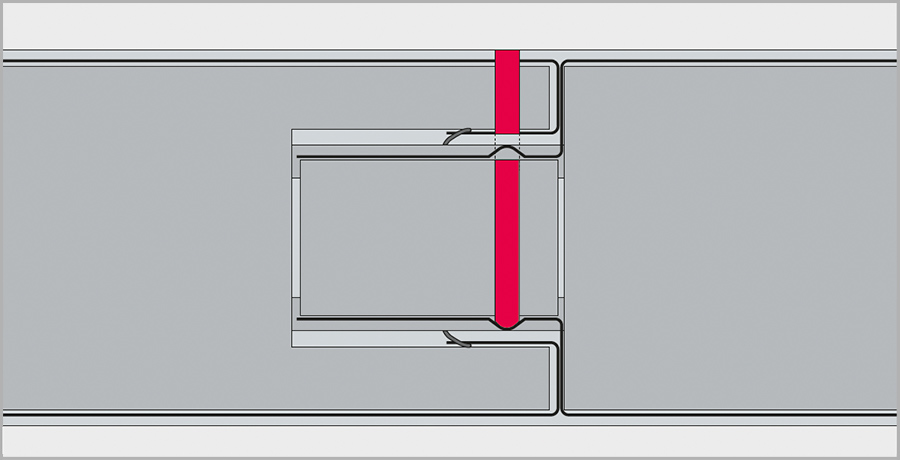

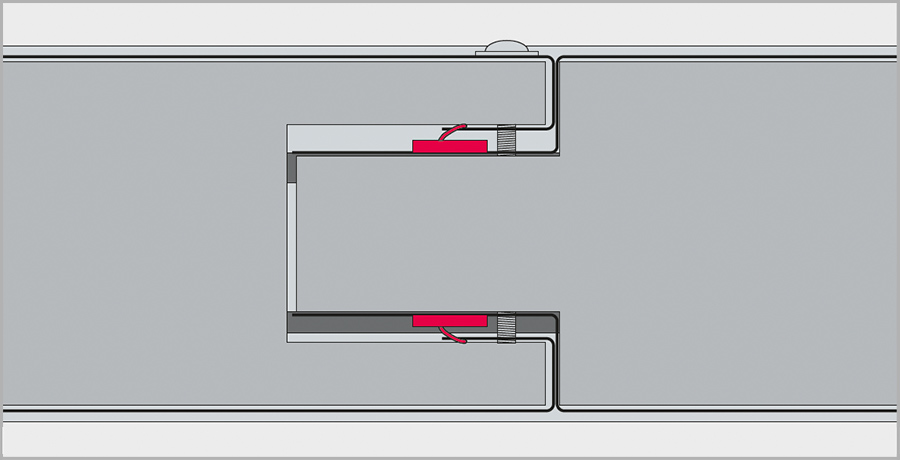

Вградените уплътнения между фугите на
панела елиминират необходимостта от
уплътняване на панела на място със
силикон (за Sa и S200)
Вградена врата, отваряща се в отвора до EI 90

Технически данни и детайли

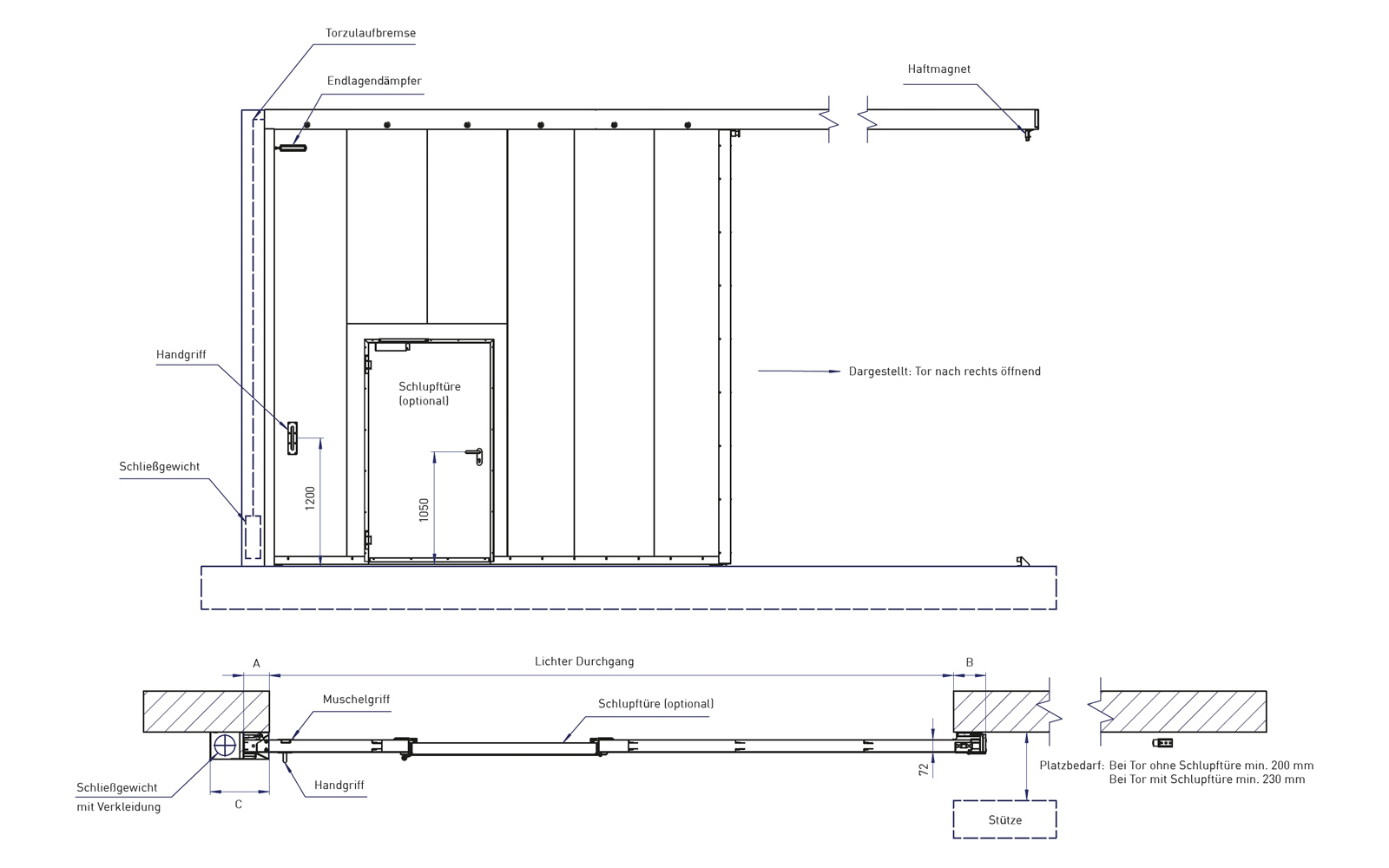

Помощ при планиране

EI₂ 30/ EI₂ 60/ EI₂ 90/ EI₂120 – 1-КРИЛА ВРАТА

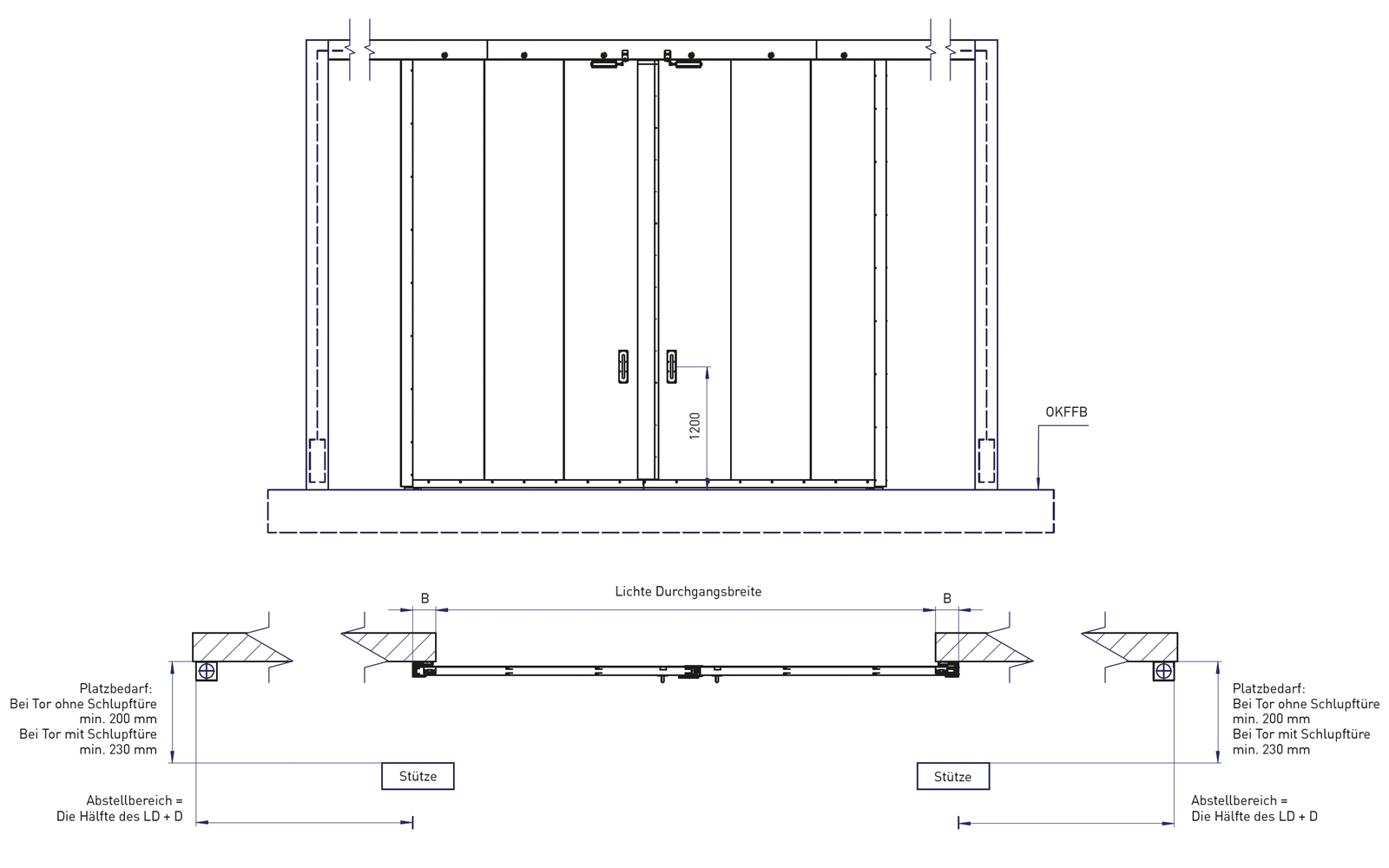

EI₂ 30/ EI₂ 60/ EI₂ 90/ EI₂120 – 2-КРИЛА ВРАТА

LD = Размери на светъл отвор
OKF = Горен ръб на готов под
Всички размери са в мм

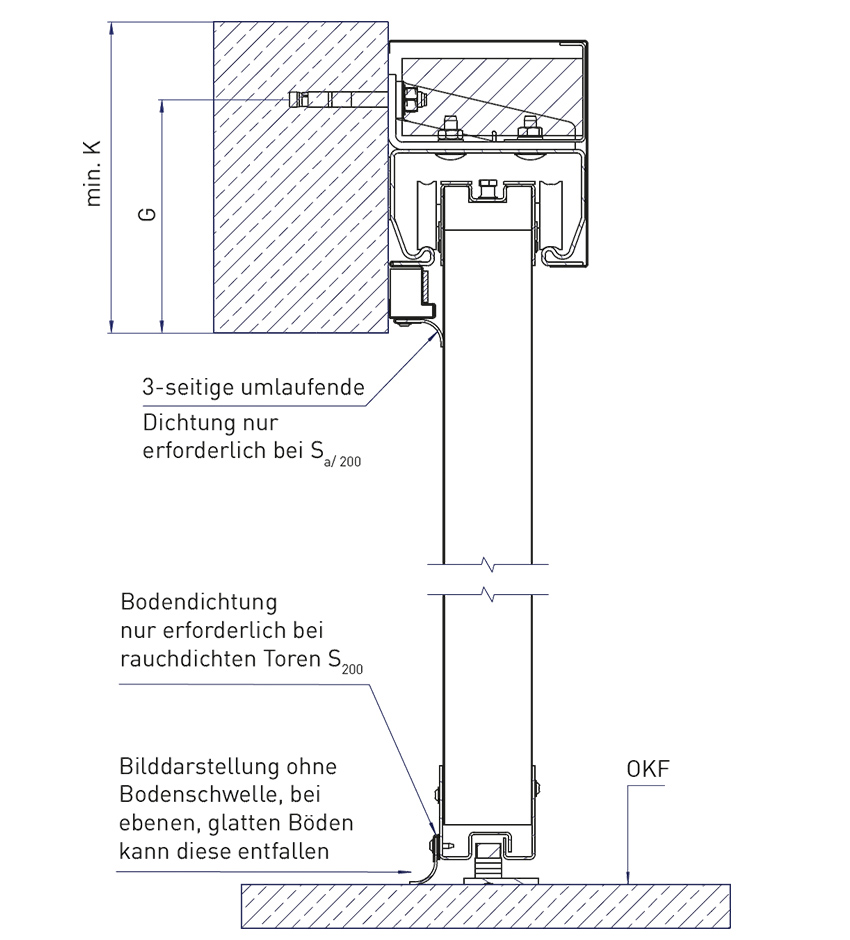

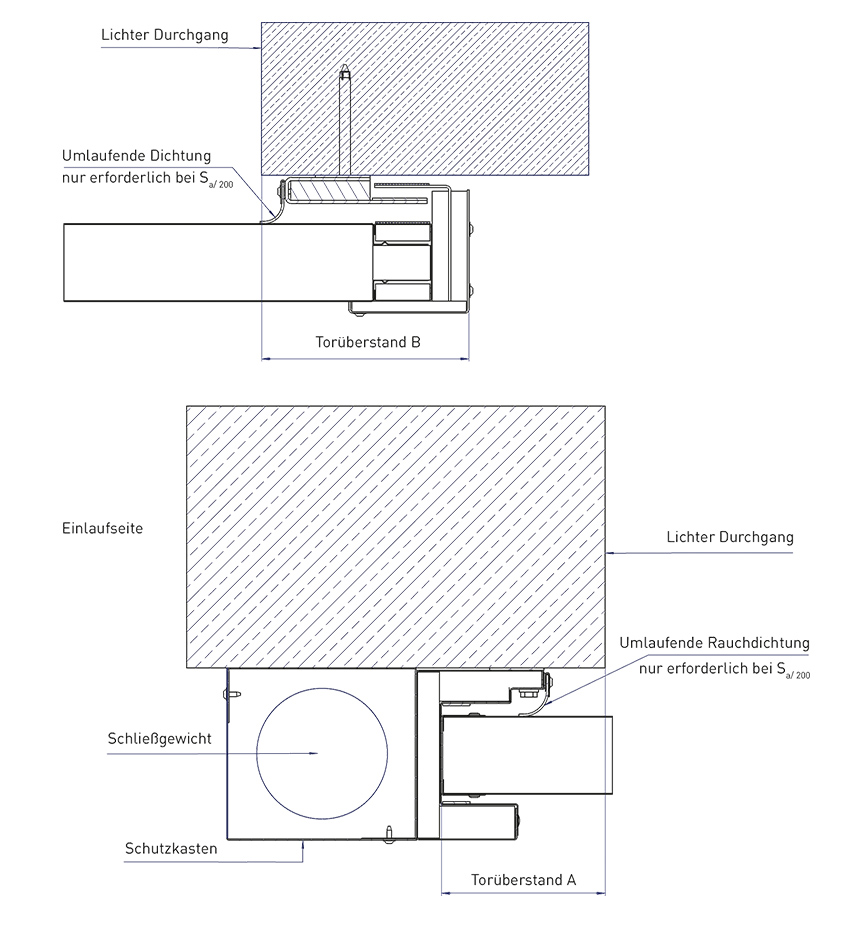

ТЕХНИЧЕСКИ ДЕТАЙЛИ - ДИМОУСТОЙЧИВОСТ

ВИСОЧИНИ НА ИЗПЪКНАЛИ ЕЛЕМЕНТИ

	E	F	G	H	K
Височина на светъл отвор от	UK щурц – OK релса	UK щурц– OK крило на вратата	Централен отвор до UK щурц	UK щурц– OK бленда	Мин. височина на щурца
2.000 – 4.560	150	120	190	240	250
4.561 – 6.000 (6.560)	170	140	210	260	270

Всички размери са в мм.

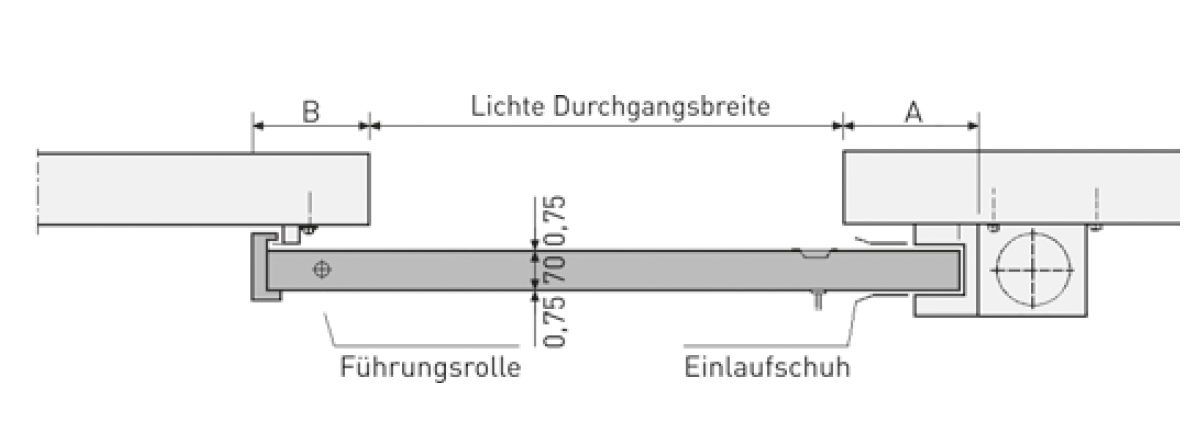

ИЗПЪКНАЛИ ЕЛЕМЕНТИ

Ширина на светъл отвор от	A	B
1.000 – 4.870	150	195
4.871 – 6.870	170	215
6.871 – 8.500 (8.870)	190	235	Максимална изпъкналост: 300 мм (с предно заключване с резе макс. 220 мм)

ИЗИСКВАНЕ ЗА ШИРОЧИНА НА ПРОСТРАНСТВО ПРИ СТАНДАРТЕН ЩУРЦ

	С предна тежест:		Със задна тежест:
	C	D	C	D
Светла ширина от до	От страната на входа	Място на престой на крилото	От страната на входа	Място на престой на крилото
1.000 – 4.870	360	495	180	675
4.871 – 6.870	380	535	200	715
6.871 – 8.500 (8.870)	400	575	220	755

Бележки - Помощ при планиране
Спазвайте изискванията за конструкцията и класификацията на противопожарните стени в съответствие с инструкциите за монтаж.	При зидария и газобетон в областта на отвора на вратата се изисква бетонна преграда. За газобетон се изисква бетонна преграда и в зоната на паркиране на крилото.
Осигурете място отстрани за паркиране на крилото, когато плъзгащата се врата е отворена (зона за паркиране), като при необходимост включите и тежестта за затваряне с кутията.	Осигурете достатъчно разстояние до всички опори, облицовки или други конструкции в зоната на паркиране на плъзгащата се врата (за конструкцията на вратата, включително дръжката, и в зоната на надлъжната греда за спирачка за затваряне на вратата или електрическо задвижване, също и за вградена врата с затварящ механизъм).

ТИПОВЕ КОНСТРУКЦИИ И ВИДОВЕ ОТВОРИ

Тип конструкция

Конструкция
1-крило

Конструкция

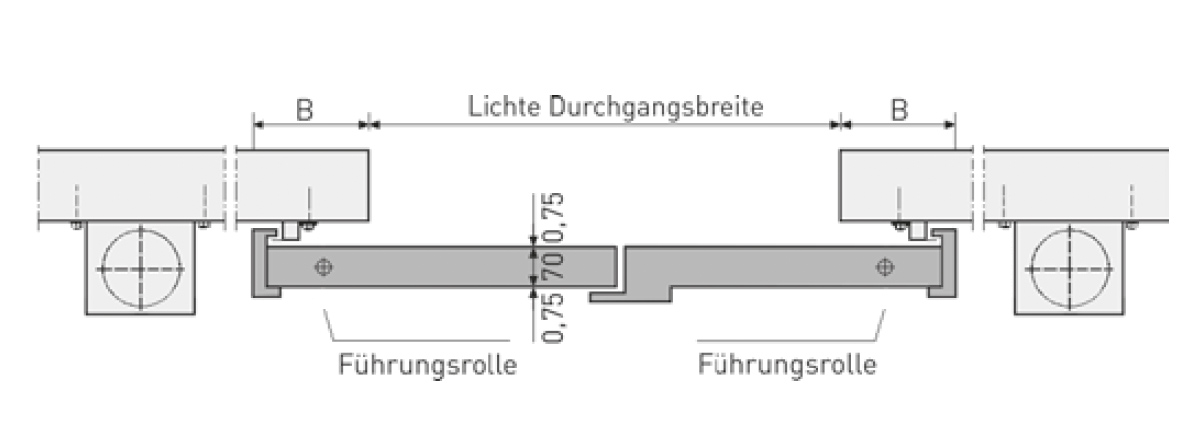

2-крила

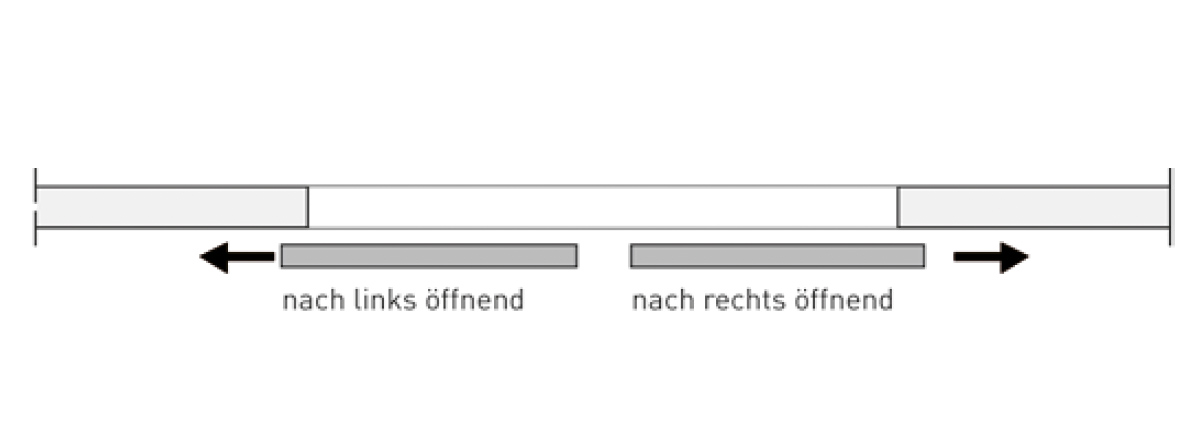

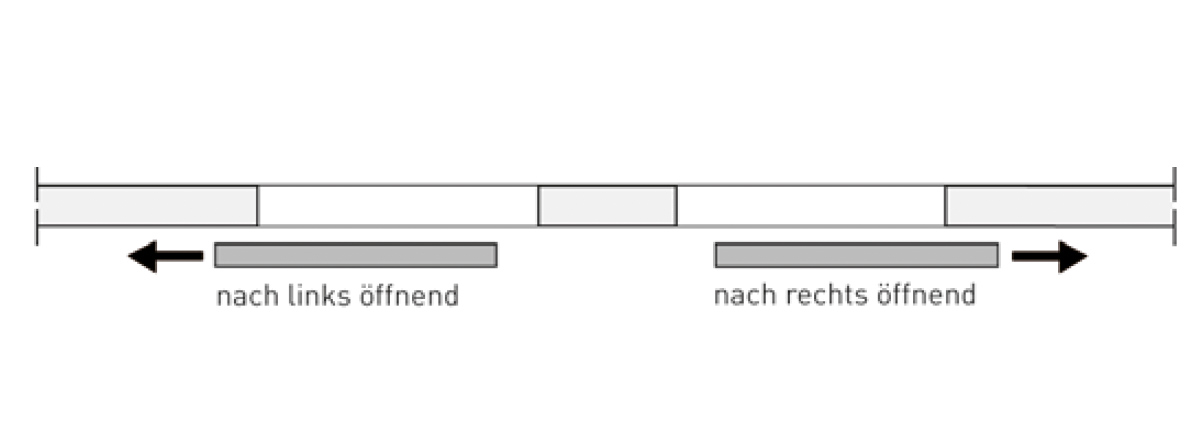

Вид отваряне

Отваряне
1-крило

Отваряне
2-крила

ВИДОВЕ МОНТАЖ И ИЗИСКВАНИЯ ЗА ПРОСТРАНСТВО

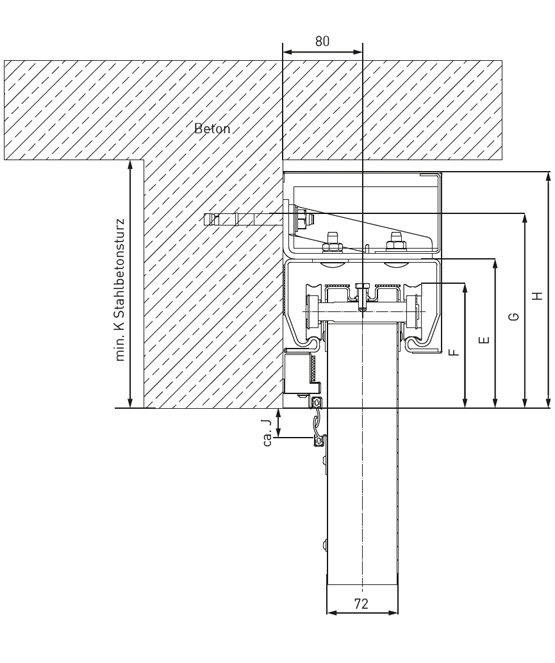

Стенен монтаж с нормален щурц (стандартно)

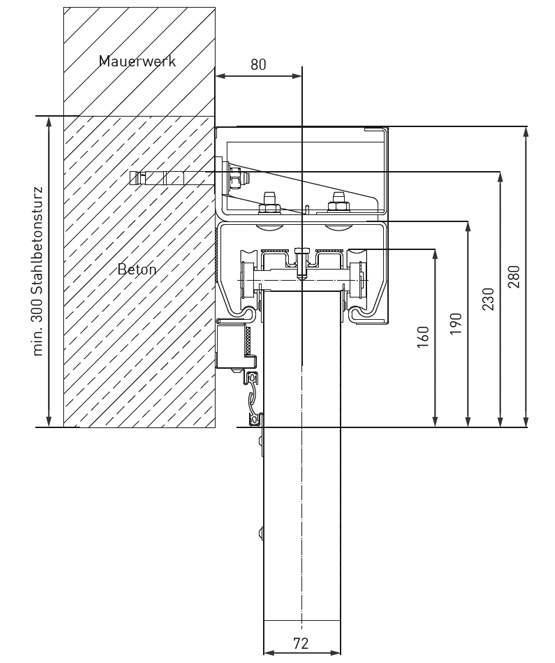

Стенен монтаж с обикновен щурц и скрито димозащитно уплътнение

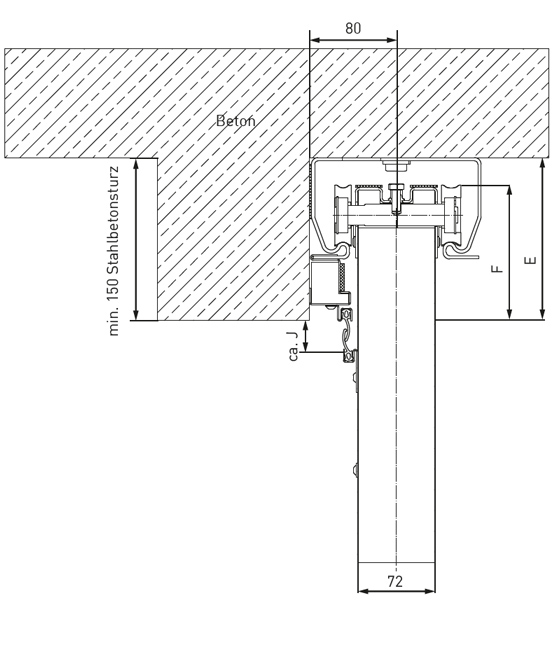

Таванен монтаж с нисък щурц върху съществуващ щурц

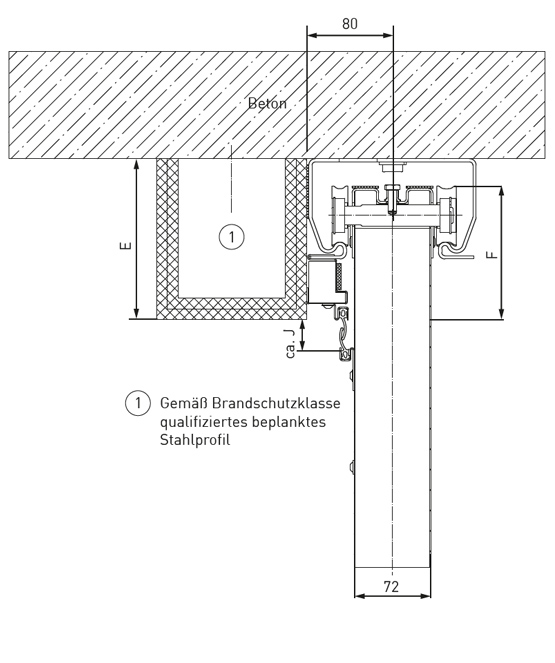

Таванен монтаж с нисък щурц и горен панел

НЕОБХОДИМИ ПРОТИВОПОЖАРНИ СТЕНИ ИЛИ МИНИМАЛНИ ДЕБЕЛИНИ НА СТЕНИТЕ - 1 КРИЛО

Вид врата	EI₂ 30/ EI₂ 60/ EI₂ 90		EI₂ 120
Вид врата	Монтаж върху щурца (стоманобетон)	Директен таванен монтаж	Монтаж върху щурца (стоманобетон)		Директен таванен монтаж
Размер на вратата → Вид стена ↓	≤ LD 8.500 x 6.000¹⁾; max. 50 m²	≤ LD 8.500 x 6.000¹⁾; max. 50 m²	≤ LD 4.670 x 4.560	≤ LD 8.500 x 6.000¹⁾; max. 50 m²	< LD 4.670 x 4.560	≤ LD 8.500 x 6.000¹⁾; max. 50 m²
Зидария DIN EN 1996-1-1, клас на устойчивост на натиск > 12, стоманобетон	≥ 175²⁾	≥ 175²⁾	≥ 175²⁾	≥ 240²⁾	≥ 175²⁾	≥ 240²⁾
Бетон DIN EN 1992-1-1, клас на устойчивост > C12/ C15	≥ 140	≥ 140	≥ 140	≥ 140	≥ 140	≥ 140
Газобетонни блокове DIN EN 771-4, клас на устойчивост на натиск 4, според DIN V 4165-100 стоманобетонен щурц в отвора и зоната на престой на крилото в отворено положение	≥ 175²⁾	≥ 175²⁾	≥ 175²⁾	≥ 240²⁾	≥ 175²⁾	≥ 240²⁾
Подсилени газобетонни плочи DIN EN 4166 с брутна плътност поне клас > 0,55 или клас на устойчивост P4.4, стоманобетонен щурц в отвора и зоната на престой на крилото в отворено положение.	≥ 175²⁾	≥ 175²⁾	≥ 175²⁾	≥ 240²⁾	≥ 175²⁾	≥ 240²⁾
Облицовани стоманени колони/ Стоманени греди/ клас на пожароустойчивост EI 90/ EI 120	В съответствие със законовите изисквания

НЕОБХОДИМИ ПРОТИВОПОЖАРНИ СТЕНИ ИЛИ МИНИМАЛНИ ДЕБЕЛИНИ НА СТЕНИТЕ - 2 КРИЛА

Вид врата	EI₂ 30/ EI₂ 60/ EI₂ 90		EI₂ 120
Вид врата	Монтаж върху щурца (стоманобетон)	Директен таванен монтаж	Монтаж върху щурца (стоманобетон)		Директен таванен монтаж
Размер на вратата → Вид стена ↓	≤ LD 8.500 x 6.000¹⁾; max. 50 m²	≤ LD 8.500 x 6.000¹⁾; max. 50 m²	≤ LD 4.670 x 4.560	≤ LD 8.500 x 6.000¹⁾; max. 50 m²	< LD 4.670 x 4.560	≤ LD 8.500 x 6.000¹⁾; max. 50 m²
Зидария DIN EN 1996-1-1, клас на устойчивост на натиск > 12, стоманобетонен щурц	≥ 175²⁾	≥ 175²⁾	≥ 175²⁾	≥ 240²⁾	≥ 175²⁾	≥ 240²⁾
Бетон DIN EN 1992-1-1, клас на устойчивост > C12/ C15	≥ 140	≥ 140	≥ 140	≥ 200	≥ 140	≥ 200
Газобетонни блокове DIN EN 771-4, клас на устойчивост на натиск 4, споредд DIN V 4165-100 стоманобетонен щурц в отвора и зоната на престой на крилото в отворено положение	≥ 175²⁾	≥ 175²⁾	≥ 175²⁾	≥ 240²⁾	≥ 175²⁾	≥ 240²⁾
Подсилени газобетонни плочи DIN EN 4166 с брутна плътност поне клас > 0,55 или клас на устойчивост P4.4, стоманобетонен щурц в отвора и зоната на престой на крилото в отворено положение.	≥ 175²⁾	≥ 175²⁾	≥ 175²⁾	≥ 240²⁾	≥ 175²⁾	≥ 240²⁾
Облицовани стоманени колони/ стоманени греди/ клас на пожароустойчивост EI 90/ EI 120	В съответствие със законовите изисквания
¹⁾ При широчина над 7305 mm (размер на отвора) разстоянието между скобите трябва да се намали на 500 mm. ²⁾Пробивен монтаж или монтаж с дюбели 10 x 100 mm при входящото и стенното уплътнение Забележка: Внимание! При газобетон в зоната на отваряне и затваряне е задължително да се постави стоманобетонна преграда. Всички размери са в мм.

Монтаж

Лесен монтаж

Плъзгащите се пожароустойчиви врати NovoSlide Industry могат да се монтират изключително бързо. Сложните технически детайли ускоряват значително процеса. Вижте някои примери тук. Всички детайли можете да намерите в подробните инструкции за монтаж.

Примери за лесен монтаж

Лесен монтаж благодарение на закрепването с помощта на единични скоби, разположени на разстояния над 750 мм (> 7 305 мм: 500 мм) в зоната за затваряне и престой на крилото в отворено положение. Възможност за лесно компенсиране на разликите по време на монтаж с помощта на дълбоки дупки в скобите и релсовия път.

Улеснен монтаж и благодарение на фабрично сглобените елементи, включително предварително поставените ленти от пяна.

Лесен монтаж на панелите, всеки от които е с отделни водещи ролки.

Панели, свързани помежду си с едностранна винтова връзка от задната страна на стената (разстояние между винтовете < 625 mm).

Всички отвори за винтове са заготвени във фабриката.

Опростен кабелен водач на тежестите, затварящи крилото на вратата, за по-лесен монтаж.

Бързо и лесно изравняване на пода чрез регулируем във височина долен профил.

Специалният дизайн на ролките компенсира неравностите в зоните на стената и щурца.

Стандартно с обикновен капак над релсите с поставяне без завинтване. Изравнен с останалите части на вратата и с капака на противотежестите.

Вградените уплътнения между фугите на панела, на вратите с S_a и S₂₀₀, елиминират нуждата от уплътняването им на място със силикон.

Haben wir Ihr Interesse geweckt?

Novoferm arbeitet mit einem breiten Netzwerk an Fachhändlern in Deutschland – in Ihrer Nähe – zusammen. Unsere autorisierten Novoferm Fachhändler stehen für fachgerechte Beratung, Verkauf, Aufmaß, Montage sowie Demontage und umweltgerechte Entsorgung unserer Produkten zu günstigen Komplettpreisen.

Wir helfen Ihnen gerne weiter.

Kontakt aufnehmen Angebot anfordern Broschüre bestellen Planungsunterlagen anfordern
