Устойчиви на куршуми врати
Сигурност дори в опасни ситуации с NovoPorta Premio S-D-1 и S-D-2
Увеличаваща се заплаха от сериозни атаки:
Съществуват много чувствителни зони, които трябва да бъдат защитени в случай на нападения от всякакъв вид. Заплахата от използването на пистолети и автоматично оръжие става все по-реална не само във военния сектор, но и в обществения и гражданския сектор. Това засяга например зоните за сигурност на летищата, железопътните гари или местата за провеждане на събития, но също така и зоните от съществено значение за сигурността в полицейските и съдебните сгради.
Често пренебрегвана в епохата на международните бизнес отношения:
Неуспехът тук би довел до огромни икономически щети, както и до уронване на репутацията на предприятието. Същото се отнася и за банките и изследователските институти, където също трябва да се защитят значителни активи.

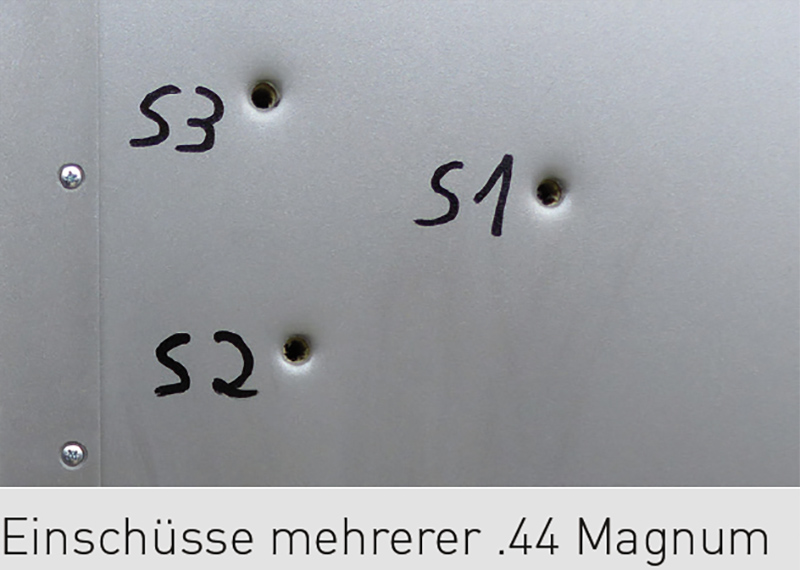

В гореспоменатите ситуации на заплаха обикновено се предполага използването на голямокалибрени пистолети или автомати. NovoPorta Premio е преминала успешно тестовете, в съответствие с DIN EN 1522/1523, за устойчивост на куршуми клас FB 4 NS във варианти с едно и две крила, а като елемент с едно крило - тестово ниво 6 NS по VPAM* APR 2006. При тестовете за клас на стрелба FB 4 по врата Premio се стреля със куршуми от пистолет с калибър .44 Rem. Magnum, 357 Magnum. Изпитванията, съгласно ниво на изпитване P6 на VPAM, са проведени с боеприпаси за автоматична пушка (AK-47) калибър 7,62 x 39 mm (FJ/PB/SC) в съответствие с DIN EN 1522/1523. Това е специален клас, който не е класифициран в DIN EN 1522/1523 и е въведен от VPAM. Всички врати са преминали успешно тестовете в класовете FB 4 и VPAM P6.

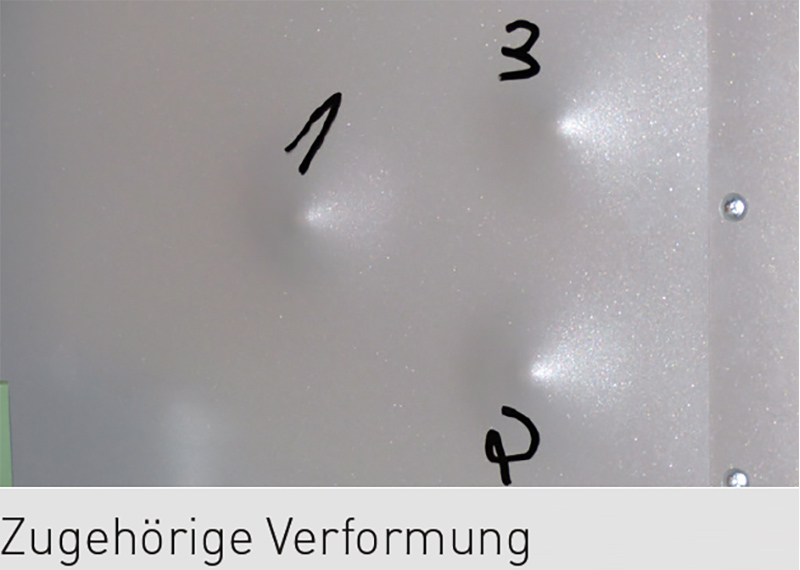

Те бяха тествани за слаби места и съответно сертифицирани от независим институт за изпитване. Тъй като във вътрешността на вратите не попадат отломки, Premio е обозначена с етикет "NS = без отломки" за максимална сигурност.
Защита срещу огнестрелни оръжия
Устойчивата на куршуми врата NovoPorta Premio е преминала успешно тестовете, в съответствие с DIN EN 1522/1523, за устойчивост на куршуми клас FB 4 NS и 6 NS по VPAM* APR 2006. Това ги прави подходящи за ситуации на заплаха, при които се предполага използването на голямокалибрени пистолети или автомати. Такива са например зоните за сигурност на летища, железопътни гари или места за провеждане на мероприятия, но също така и зоните, свързани със сигурността, в полицейски и съдебни сгради.
Висока функционалност
Устойчивите на куршуми врати S-D-1 се предлагат с клас на пожароустойчивост T30, с клас на димозащита съгласно DIN 4102 и като RC3, устойчиви на взлом съгласно DIN EN 1627. Като опция, вратите се предлагат и със специални устойчиви на куршуми остъкления, включващи подсилена специална стомана и неръждаема стомана.
Дизайн независимо от функцията
Устойчивите на куршуми врати NovoPorta Premio, базирани на модулна система, впечатляват с унифициран външен вид в цялата сграда. От пръв поглед не може да се разпознае дали вратата е куршумоустойчива, пожароустойчива или взломоустойчива - безспорно предимство в строителството на сгради.
Сравнение и характеристики на вратите
Сравнение на устойчиви на куршуми врати
| Врата тип | Дебел фалц | T30 (EI2 30) | RS | Звукоизолация | RC2 | RC3 | RC4 | Толоизолация | Използване на открито | DIN EN 14351-1 |
S-D-1 FB4 NS1) 1-крила врата | • | • | • | • |
| • |
| • | • | • |
S-D-2 FB4 NS1) 2-крила врата | • |
|
|
|
| • |
| • | • | • |
| 1) Устойчивост на куршуми в съответствие с DIN EN 1522 FB4. Като опция се предлага и като еднокрила врата S-D-1 със специален клас на устойчивост на куршуми VPAM APR 2006, ниво на изпитване P6. | ||||||||||
Преглед на класовете и видовете оръжия и калибрите
Преглед на класовете и видовете оръжия и калибрите
| Класове на устойчивост съгласно DIN EN 1522 и VPAM (извадка) | ||||||||
Клас |
| Вид оръжие | Калибър |
|
| Куршум |
|
|
|
|
|
| Art | Маса в g | Производител / тип | Скорост в m/s * | Енергия в J. * |
DIN EN 1522 | FB 1 | Пушка | .22 lr | L/RN | 2,60 ± 0,1 | Winchester | 360 ± 10 | 168 |

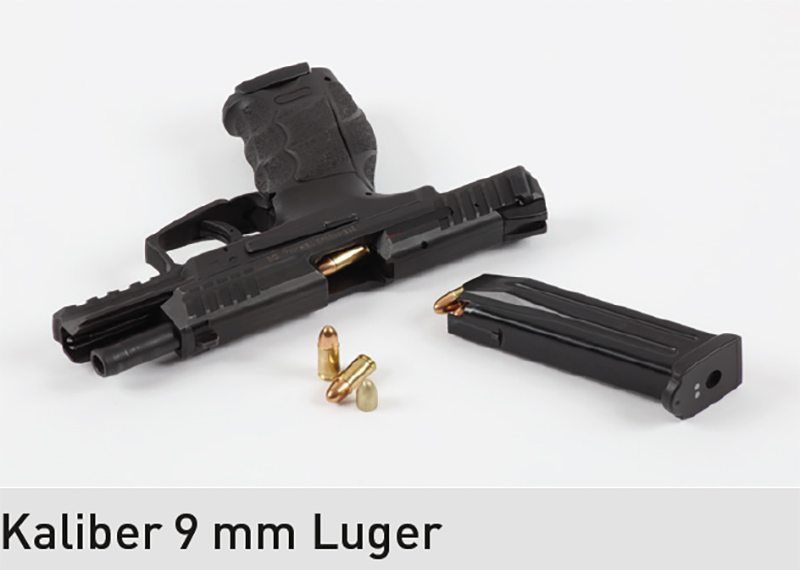

| FB 2 | Пистолет | 9 mm Luger | FJ(1)/RN/SC | 8,00 ± 0,1 | DAG DM 41 | 400 ± 10 | 518 |

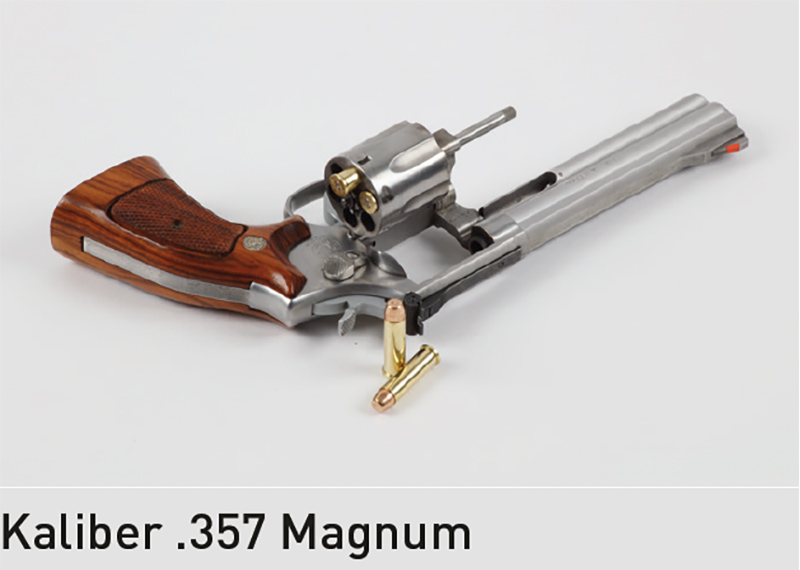

| FB 3 | Пистолет | .357 Mag. | FJ(1)/CB/SC | 10,20 ± 0,1 | Geco | 430 ± 10 | 943 |
| FB 4 |
Пистолет | .357 Mag. | FJ(1)/CB/SC | 10,20 ± 0,1 | Geco | 430 ± 10 | 943 |
|
| .44 Rem. Mag. | FJ(2)/FN/SC | 15,60 ± 0,1 |
| 440 ± 10 | 1.510 | |
|
|
|
|
|
|
|
| |
VPAM | P 4 |
Пистолет | .357 Mag. | FMJ/CB/SC | 10,20 ± 0,1 | Geco | 430 ± 10 | 943 |
|
| .44 Rem. Mag. | FMJ*/FN/SC | 15,60 ± 0,1 | Speer | 440 ± 10 | 1.510 | |
| P 5 | .357 Mag. | FMs/CB | 7,1 ± 0,1 | DAG Spezial | 580 ± 10 | 1.194 | |

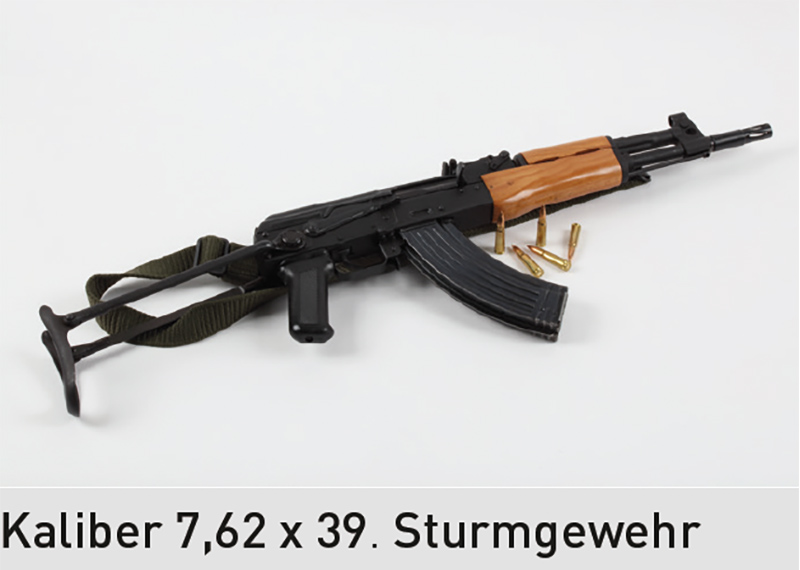

| P 6 | Пушка | 7,62 x 39 | FMJ/PB/FeC | 8,0 ± 0,1 | M 43 | 720 ± 10 | 2.074 |
L = Олово, CB = Конусовидна глава, FJ(1) = Куршум с изцяло метална обвивка, стомана, FJ(2) = Куршум с изцяло метална обвивка, мед * при контакт | ||||||||
Нашите обозначения за вашата безопасност
Сигурност дори в опасни ситуации с устойчивата на куршуми стоманена врата Novoferm NovoPorta Premio, предлагаща се и в комбинация с пожароустойчивост T30 / EI 30.
Още видеа можете да намерите на адрес:
Акценти
- Взломо- и куршумозащита
- Изпитана в съответствие с DIN EN 1522 / 1523, клас на устойчивост на куршуми FB 4 NS
- Вратата е обстрелвана с куршуми от пистолет 357 Magnum с калибър .44 Rem. Изпитванията за ниво P6 на VPAM са проведени с муниции за щурмова пушка (AK-47) калибър 7,62 x 39 mm (FJ/PB/SC) в съответствие с DIN EN 1522/1523.
- Като еднокрилен елемент в ниво на изпитване 6 на VPAM* APR 2006 НС
- Може да се използва напр. за зони за сигурност на летища, големи железопътни гари или места за провеждане на събития, но също така и за необезопасени зони в полицейски и съдебни сгради
- Тъй като във вътрешността не попадат отломки, Premio е обозначен с етикет „NS = без отломки“ за максимална сигурност
Технически данни и детайли
ТЕХНИЧЕСКИ ДАННИ PREMIO S-D
Технически данни Premio S-D-1 и S-D-2
| Модел | S-D-1 | S-D-2 | |
| Клас на устойчивост | RC3 | RC3 | |
| Одобрени размери |
|
| |
| Поръчков размер (BR) ширина min. – max. | 625 – 1.375 | 1.375 – 2.500 | |
| Светъл проход (LD) (BR) височина min. – max. | 1.750 – 2.500 | 1.750 – 2.500 | |
| Поръчков размер (BR) (BRM) Клапа ширина min. – max. | 500 – 1.000 | - | |
| Светъл проход (LD) височина min. – max. | 715 – 1.750 | - | |
|
| ||
| Характеристики за сигурност |
|
| |
| Брой защитни шипове на крило | 2 (3) | 2 (3) | |
| Секретна PZ брава | • | • | |
| Заключване на пасивното крило (със заключване нагоре и надолу) | - | • | |
| Секретен патрон със защита срещу разпробиване | • | • | |
| Крила | |||
| Дебелина на крилото на вратата прибл. | 64 | 64 | |
| Дебелина на листа | 1,5 | 1,5 | |
| Дебел фалц (3-странно) | • | • | |
| Тип отваряемост, по DIN |
|
| |
| Коефициент на топлопреминаване, в съответствие с DIN EN ISO 10 077-1 | Ud = 1,8 W/m2K | Ud = 1,9 W/m2K | |
| Стена | |||
| Зидария (якост на натиск ≥ 12) | ≥ 115 | ≥ 115 | |
| Бетон (клас якост на натиск ≥ 12/15) | ≥ 120 | ≥ 120 | |
| Газобетонни блокове/тухли (клас якост на натиск 4 / залепени) | ≥ 240 | ≥ 240 | |
| Армирани газобетонни стенни панели (клас якост на натиск 4 / залепени) | ≥ 240 | ≥ 240 | |
| Стени F90-A/EI90 за защита от взлом, като стена със стоманени профили (в съответствие с DIN 4.102, част 4, таблица 10.2) или EN 13501-2 | ≥ 100 | ≥ 100 | |
| Стоманена конструкция (мин. дебелина на стоманените профили 4 mm) | • | • | |
| Опции | |||
| с димозащита | - | - | |
| със звукоизолация | 23 - 45 dB* | 22 - 43 dB* | |
| с остъкление | • | • | |
| с горен панел | - | - | |
| с горен фикс | - | - | |
| Протокол от изпитване № | 45-53/18 | 45-53/18 | |
| Всички размери са в mm • възможно – не е възможно BR = Поръчков размер, RAM = Външен размер на касата, LD = Светъл проходен размер * Посочените звукоизолационни показатели са лабораторни стойности само за врати с цял панел. За показателя за звукоизолация, постижим на място, се прилага следното: лабораторна стойност - 5 dB. | |||
