Изцяло остъклени системи NovoFire Glass
НЕВИДИМА ПОЖАРОЗАЩИТА
NOVOFIRE® GLASS 30 - максимална прозрачност
Пожароустойчивата система от цялостно остъкление NovoFire® Glass гарантира максимално пропускане на светлината и прозрачност от стая в стая. Не са необходими вертикални профили; отделните стъкла са свързани помежду си единствено чрез тясни силиконови фуги. Използваното пожароустойчиво стъкло отговаря на изискванията за безопасност и от двете страни и гарантира UV устойчивост без допълнителни предпазни средства.
NovoFire® Glass е разработена като дизайнерска система за преградни стени с период на пожароустойчивост 30 минути.

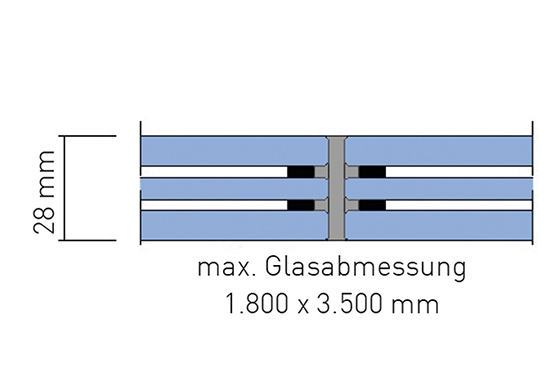

В интериора могат да се използват големи размери на остъклението със стъкла с размери 1800 x 3500 mm. NovoFire® Glass може да се комбинира и с доказаната и стабилна система за врати NovoFire® Alu, като по този начин предлага широк спектър от възможности за дизайн и приложение.

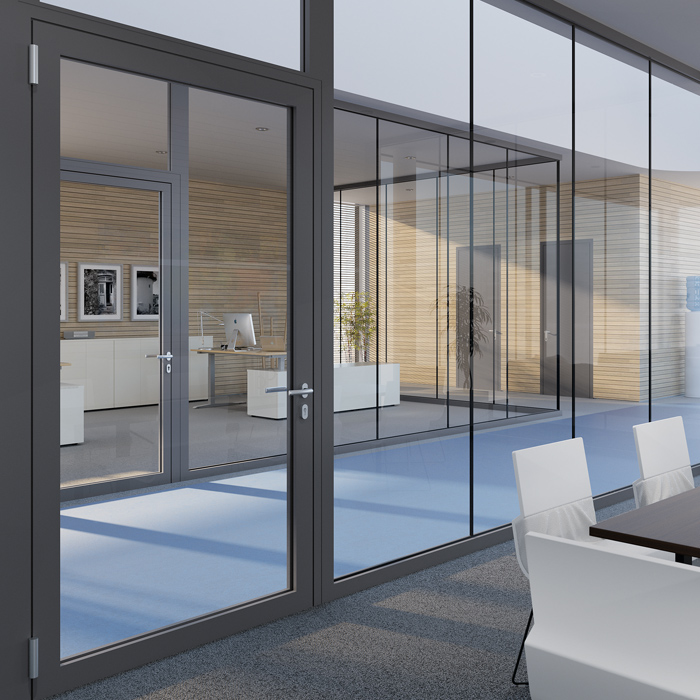

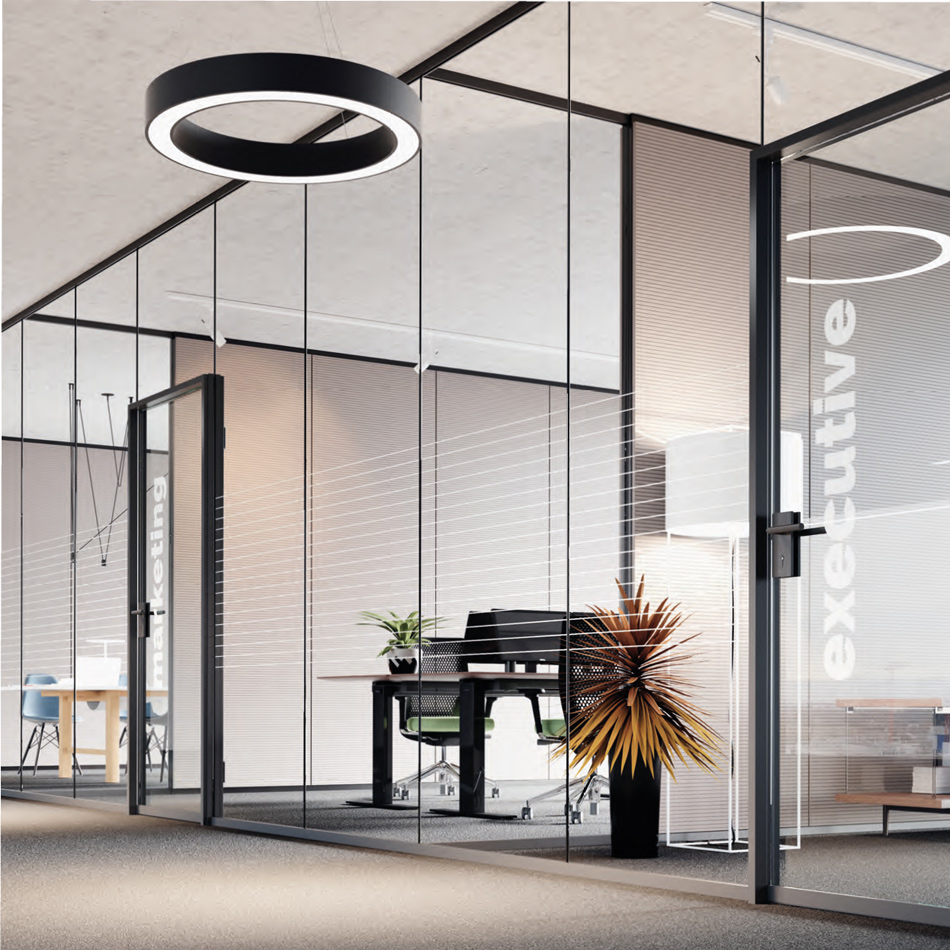

Прозрачна пожарозащита
Системите с цялостно остъкление Novoferm са пример за пропускане на светлина и осигуряване на прозрачност във всяко помещение. Не са необходими вертикални профили; отделните стъкла са свързани помежду си единствено чрез тясни силиконови фуги. Използваното пожароустойчиво стъкло отговаря на изискванията за безопасност и от двете страни и гарантира UV устойчивост без допълнителни предпазни средства.
Висока функционалност
NovoFire® Glass е разработена като дизайнерска система за преградни стени с период на пожароустойчивост 30 минути. В интериора могат да се използват големи размери на остъклението със стъкла с размери 1800 x 3500 mm. NovoFire® Glass може да се комбинира и с доказаната и стабилна система за врати NovoFire® Alu, като по този начин предлага широк спектър от възможности за дизайн и приложение.
Гъвкава употреба

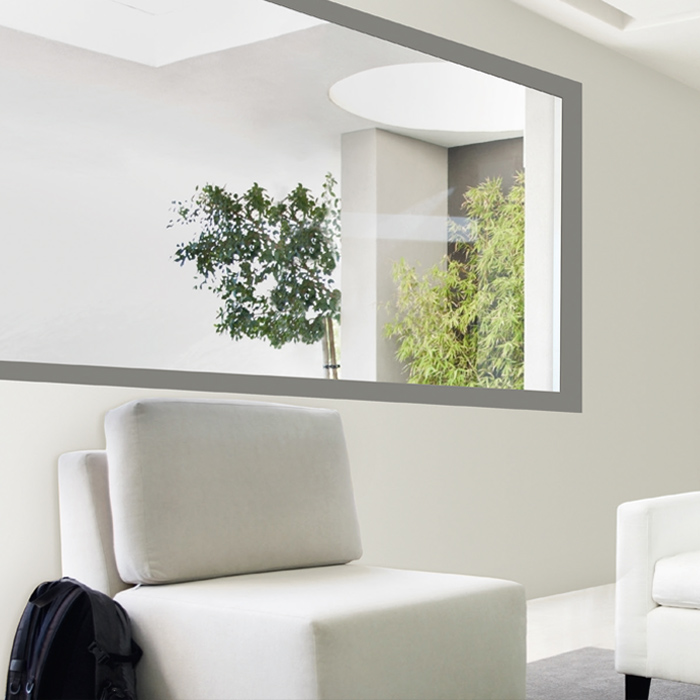

NovoFire®Glass функционира не само като система за преградни стени или в комбинация със системата за врати NovoFire Alu, но и като самостоятелен остъклен елемент за интериорен дизайн. Благодарение на пожарозащитните си свойства, прозрачните прозорци NovoFire Glass са подходящи за различни приложения в домове, офиси, промишленост, образование и здравеопазване - с размери до 1900 mm x 3600 mm.
Акценти и характеристики
Изцяло остъклени пожароустойчиви системи NovoFire Glass - детайли
Изцяло остъклени пожароустойчиви системи NovoFire Glass - детайли
ОПИСАНИЕ НА СИСТЕМАТА
Материалът на рамката се състои от алуминиев еднокамерен кух профил, запълнен с централно закрепена пожарозащитна сърцевина Novoferm. Дебелината на стените на профилите е 4 mm. Така се получава много стабилна и компактна конструкция.
- Широчина на лицевата страна на рамката: 75 mm
- Дълбочина на профила: 74 mm
- Може да се комбинира с врати NovoFire® T30
- Оптимална прозрачност благодарение на вертикалните силиконови фуги с дебелина 4 мм
ОГНЕУСТОЙЧИВО СТЪКЛО
- Използваното пожароустойчиво стъкло е с клас на огнеустойчивост F30 (EI 30).
- Характеристиките на защитното стъкло са съгласно DIN 1249/1259, благодарение на комбинацията от ESG стъкло от двете страни
- Стъклото е устойчиво на ултравиолетови лъчи от двете страни
- Възможни са почти неограничени дизайни на повърхността, напр. ситопечат, сатиниране, пясъкоструйна обработка

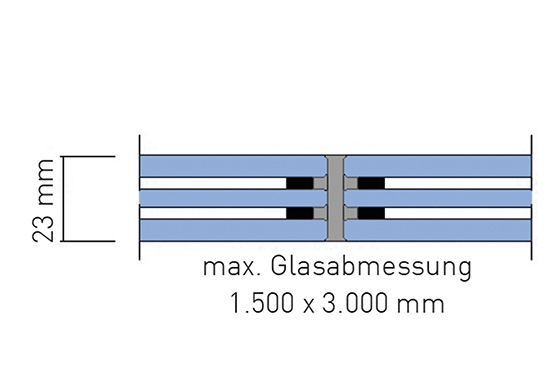

- Размери на стъклото 1 500 x 3 000 mm в портретен или пейзажен формат, дебелина на стъклото ≥ 23 mm
- Размери на стъклото 1 500 x 3 500 mm в портретен или пейзажен формат, дебелина на стъклото ≥ 28 mm до 60 mm
ЪГЛОВА ВРЪЗКА
NovoFire® Glass може да се проектира с 90° ъгли спрямо етажната планировка и с височина на стъклото до 3000 мм.
NovoFire® Glass не изисква ъглови профили в зоната на ъглите; връзката между стъклените панели се прави с помощта на скосяване на стъклата.
Това дава визуално привлекателен вид на фугата.
ПОВЪРХНОСТ НА ПРОФИЛА НА РАМКАТА
- Стандартно:
прахово боядисана, със защитно покритие, копринен гланц (RAL Classic по ваш избор)
- Опция:
Елоксирана, с визия на неръждаема стомана, прахово боядисана в цвят наподобяващ дървесен декор, цветове NCS
Акценти
- Големите формати на стъклото отварят широк спектър от възможности за приложение и дизайн
- Одобрени в комбинация със системата за врати NovoFire®
- Не се изисква ъглов профил за 90° съединяваща фуга на стъклото
- Защитно стъкло, благодарение на комбинацията от ESG стъкло от двете страни, в съответствие с DIN 1249 и DIN 1259
- Устойчиви на ултравиолетови лъчи, двустранно
- Нисък риск от счупване по време на монтажа, благодарение на комбинацията от ESG стъкло, възможно е и опция за VSG стъкло.
- Лесно подравняване на само 4-мм силиконова фуга, благодарение на самозалепващите се ленти от пяна по ръбовете на стъклото
- Нискочувствителни към влага, благодарение на стабилното уплътнение на ръбовете от еластичен полисулфитен материал
Вдъхновение

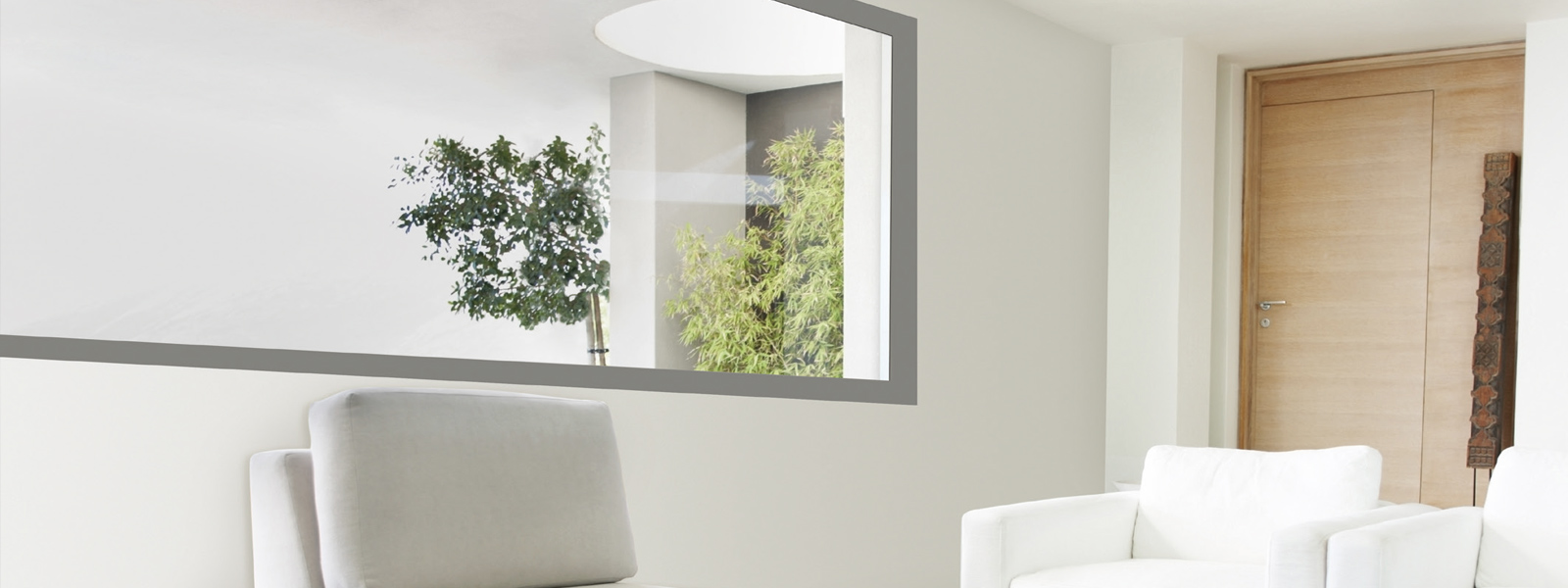

Прозрачни остъкления като отделни елементи за различни области на приложение, като например домове, офиси, промишленост, образование или здравеопазване, с избор от гъвкави размери до 1900 mm x 3600 mm.
Техничеснки данни и детайли
Технически данни Novofire Glass 30
| Клас устойчивост | Термоизолирани външни системи от рамкови профили | |||||
| Тип | NovoFire® Glass | NovoFire® Glass | ||||
| Елементи на дизайна | ||||||
| Наклони | - | - | ||||
| Арки | - | - | ||||
| Вдлъбнатини | • | • | ||||
| Ъгли | 90° | - | ||||
| Разширения | • | • | ||||
| Размери |
| |||||
| Зидарски отвор | ширина | неограничен | неограничен | |||
височина max. | 3.350 включително разширение | 3.350 включително разширение | ||||

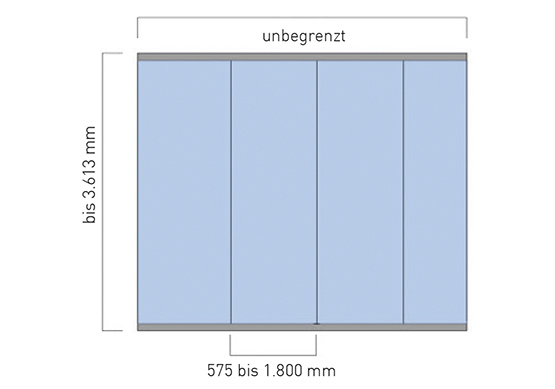

| Външен размер на рамката | ширина | неограничен | неограничен | |||
височина min. - max. | 3.113 | 3.613 | ||||
| Размер на елемента | ширина min. - max. | 575 - 1.500 | 575 - 1.800 | |||
височина max. | 3.000 | 3.500 | ||||
| Рамка | ||||||
| Дълбочина на монтаж | 75 | 75 | ||||
| Широчина на лицевия профил на рамката | 75 | 75 | ||||
| Широчина на челното съединение | 4 ± 1 | 4 ± 1 | ||||
| Хоризонтален разделящ профил/залепващ се разделящ профил | Не се изисква | Не се изисква | ||||
| Стена | ||||||
| Зидария | • | • | ||||
| Бетон | • | • | ||||
| Газобетонни блокове или тухли | • | • | ||||
| Газобетонни плочи | • | • | ||||
| Щендерни стени | • | • | ||||
| от стоманени щендери | • | • | ||||
| от дървени щендери | • | • | ||||

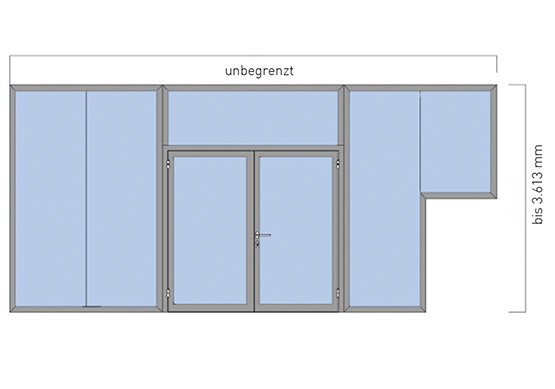

| Комбинация врати / остъкления | • | • | ||||
| Пълнежи | ||||||
| Дебелина на остъклението | 23 - 28 | 23 - 60 | ||||
| Стъкло | • | • | ||||
| Стъкло | Мокро стъкло | • | • | |||
Сухо стъкло | • | • | ||||
| Комбинация с врата | ||||||
| NovoFire T30-1 и T30-1 RS Разрешение: Z-6.20-1845 Винаги с горно заключване | • | • | ||||
| NovoFire T30-2 и T30-2 RS Разрешение: Z-6.20-1845 Активното и пасивното крило с горно заключване | • | •
| ||||
|
|
| ||||
| Сертификат за изпитване | Z-19.14-2392 | Z-19.14-2392 | ||||
| Изпитан в съответствие с | DIN 4102 | DIN 4102 | ||||
Технически данни врата EI30-1 и врата EI30-2
| 1-крила и 2-крила врата NovoFire® Thermo | |||
| Клас на устойчивост | EI130 C5 | EI130 C5 | |
| Тип | NovoFire® Thermo 1-крила | NovoFire® Thermo 2-крила | |
| Модел |
|
| |
| Врати и фиксирани елементи с остъкление | • | • | |
| Елементи на дизайна |
|
| |
| Наклони | - | - | |
| Арки | - | - | |
| Вдлъбнатини | - | - | |
| Ъгли | - | - | |
| Разширения | • | • | |
| Вазмери | |||
Зидарски отвор
| ширина min. – max. | 720 - 1440 | 1420 - 2840 |
| височина min. – max. | 1960 - 2620 | 1960 - 2620 | |
| Външен размер на рамката (Възможни са по-големи размери при използване на различни варианти на рамката) | ширина min. – max. | 700 - 1400 | 1400 - 2800 |
| височина min. – max. | 1950 - 2600 | 1950 - 2600 | |
| Светъл отвор, когато крилото е отворено на 180° | ширина min. – max. | 550 - 1250 | 1270 - 2650 |
| височина min. – max. | 1875 - 2525 | 1875 - 2525 | |
| Крило | |||
| Дълбочина на монтаж 90 150 98 20 - 140 | 90 | 90 | |
| Изглед | 150 | 150 | |
| Височина на цокъла | ширина min. – max. | 98 | 98 |
| Профил на щурца, отделящ вратата от фикса | ширина min. – max. | 20 - 140 | 20 - 140 |
| Стена | |||
| Зидария | > 180 | > 180 | |
| Бетон | ≥ 180 | ≥ 180 | |
| Газобетонни блокове или тухли | ≥ 180 | ≥ 180 | |
| Тухли Poroton | ≥ 250 | ≥ 250 | |
| Технически характеристики (клас 3) | Отваряне навътре | Отваряне навътре | |
| Въздухопропускливост в съответствие с DIN EN 12207 | клас 3 | клас 3 | |
| Устойчивост на силен дъжд в съответствие DIN EN 12208 | клас 3A | клас 4A | |
| Устойчивост на ветрово натоварване в съответствие с DIN EN 12210 | C2/ B2 | C3/ B3 | |
| Работни сили в съответствие с DIN EN 12217 | клас 2 | клас 2 | |
| Технически характеристики (клас 2) | Отваряне навън | Отваряне навън | |
| Въздухопропускливост в съответствие с DIN EN 12207 | клас 2A | клас 3 | |
| Устойчивост на силен дъжд в съответствие DIN EN 12208 | клас 4A | клас 4A | |
| Устойчивост на ветрово натоварване в съответствие с DIN EN 12210 | C2/ B2 | C3/ B3 | |
| Работни сили в съответствие с DIN EN 12217 | клас 2 | клас 2 | |
| Пълнежи | |||
| Poliflam 30/ SZR16 + arg/ 6 mm ESG (Ug = 1.1 W/ m²K) | 1138 x 2382 | 1202 x 2382 | |
| Сертификат за изпитване | Изпитани в съответствие с EN 1634 CE маркировка в съответствие с EN 16034 | Изпитани в съответствие с EN 1634 CE маркировка в съответствие с EN 16034 | |
| Всички размери са в mm • възможно - не е възможно | |||
