СТОМАНЕНИ СЕКЦИОННИ ГАРАЖНИ ВРАТИ ISO 70 PREMIUM PLUS
СЕКЦИОННИ ГАРАЖНИ ВРАТИ С 70 MM ДЕБЕЛИНА НА ПАНЕЛА И МАКСИМАЛНА ИЗОЛАЦИЯ
Вашата допълнителна изолация. С новата секционна гаражна врата iso 70 Premium Plus гаражът ви е защитен от вятър и атмосферни влияния.
Изключително високото ниво на изолация помага да се гарантира, че вашият гараж с прилежащо или надстроено жилищно пространство няма да се изстуди дори през зимата. По този начин избягвате загубата на топлина и активно подпомагате оптимизирането на баланса на експлоатационните характеристики на цялата сграда.
Искате ли максимална енергийна ефективност и възможно най-добра сигурност в допълнение към най-високото качество и максималното удобство?
Тогава заложете на първокласните секционни врати от Novoferm със 70 мм обща дебелина на профила!
Премиум врата с максимална изолация
Секционните гаражни врати Novoferm със 70 мм панел, са с изолационна сърцевина от твърда пяна с дебелина 67 мм (обща дебелина на секцията: 70 мм) за максимална топлоизолация.
Голям избор на мотиви / цветове
Секционните врати се предлагат с 2 мотива, много повърхности и в почти всички предпочитани цветове и цветове по RAL, за да съответстват на архитектурата на вашата къща.
SmartHome-съвместими / иновативни
Задвижването NovoPort, което се предлага само от Novoferm и е съвместимо с SmartHome системите, се монтира странично, а не на тавана и предлага редица предимства (интегриран бутон за управление, лесен монтаж и др.)
Акценти
- За частни гаражи с ширина до 5.500 mm
- Изключително висока топло- и звукоизолация на секциите с коефициент на топлоизолация U(p) = 0,34 W/m²K и обща дебелина на секцията 70 mm
Патентовани термично разделени секции
- Предлагат се и варианти с прозорци и светлинни отвори с троен стъклопакет, с предварителна заявка
- Опция за комплект термокаси Novoferm, осигуряващи до 15% по-добра топлоизолация*
- Модерно и енергоспестяващо LED осветление за задвижванията за гаражни врати Novoferm и допълнително оборудване (напр. остъклени панели)
- Задвижвания за гаражни врати с ниска консумация на енергия от само 0,5 вата в режим на готовност
- Богат избор от модерни повърхности и цветове
- Хармоничен външен вид от вътрешната страна на вратата, благодарение на гладката повърхност и еднаквите детайли (панти, профили и др.), които са цветово съгласувани с крилото на вратата
- Допълнителна изпитана сигурност с клас на устойчивост RC 2 (в съответствие с DIN/TS 18194:2020-07)
- Висока безопасност чрез защита от притискане на пръстите отвън и отвътре
- Надеждно разпознаване на препятствия и хора благодарение на допълнителния оптосензор "Easy"
- Безпроблемно движение на вратата, благодарение на тандемните ролки от неръждаема стомана със сачмени лагери и тихите задвижвания за гаражни врати
АКЦЕНТИ И ХАРАКТЕРИСТИКИ НА ВРАТАТА

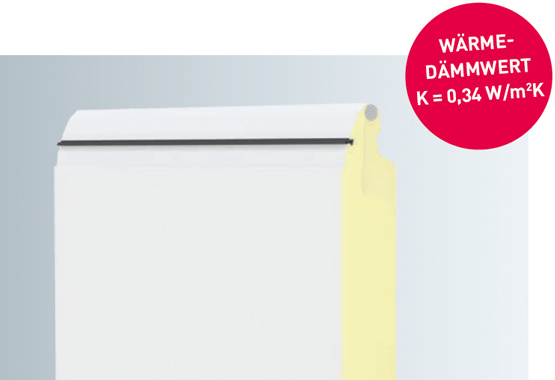

ИЗКЛЮЧИТЕЛНО ВИСОКА ТОПЛО- И ЗВУКОИЗОЛАЦИЯ
ИЗКЛЮЧИТЕЛНО ВИСОКА ТОПЛО- И ЗВУКОИЗОЛАЦИЯ
Патентованите термично разделени секции с обща дебелина 70 мм, в комбинация с твърдата сърцевина от PUR пяна на секционната врата, осигуряват особено висока топло- и звукоизолация.
Допълнителните уплътнения между секциите и двойното подово уплътнение в долния край на вратата също подпомагат топлоизолацията и намаляват загубите на топлина.

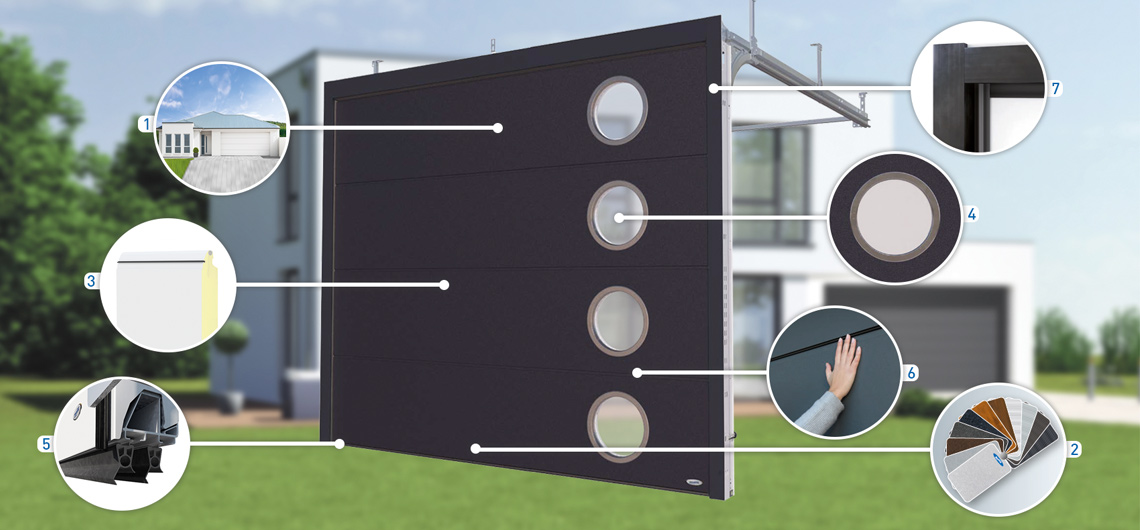

ВЪНШНИ ХАРАКТЕРИСТИКИ
ПЪРВОКЛАСНО КАЧЕСТВО, КОЕТО СЕ ВИЖДА
(1) За модерни частни гаражи с ширина до 5500 mm
Секционната гаражна врата ISO 70 Premium Plus е идеална за частни и двойни гаражи с ширина до 5,50 м, за ново строителство и ремонт.
(2) Голям избор от повърхности и цветове
Всички секционни гаражни врати ISO 70 Premium Plus, които са боядисани или са със сатенени повърхности, са покрити със завършващ слой лак. Висококачествените повърхности са по-малко чувствителни към атмосферните влияния и придават на вашия гараж изискан вид.

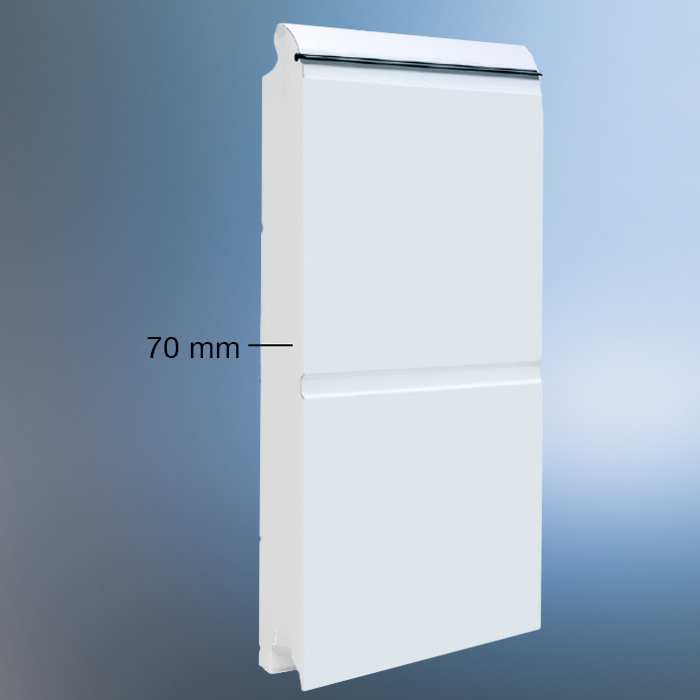

(3) Двустенни и изолирани
Нашите стоманени профили се произвеждат единствено от двустенна сандвич-конструкция и са запълнени с топлоизолираща сърцевина от твърда PUR пяна. С дебелина ≈ 67 mm ( коефициент на топлоизолация U(p) = 0,34 W/m2K) тя осигурява изключително висока топло- и звукоизолация.
(4) Прозорци с троен стъклопакет
Предлагат се и варианти на прозорци с троен стъклопакет, които освен висока топлоизолация осигуряват и максимална светлопропускливост.
(5) Двойно подово уплътнение
Двойното подово уплътнение, разположено на долния ръб на вратата, гарантира най-добрата защита от проникване на вода и замърсявания, като едновременно с това обира всяка малка неравност по пода. Също така намалява загубата на топлинна енергия.
(6) Защита срещу прищипване отвътре и отвън
Специалният дизайн на секциите и пантите предпазва от прищипване на пръстите от крилото на вратата, отвън. Такъв риск не съществува и от вътрешната страна на секционните врати на Novoferm.
(7) Комплект термокаси
Новата оптимизирана термокаса, предлагана като опция, подобрява топлоизолацията чрез 3-странната топлинна оптимизация и двойните уплътнения с до 15%* (когато са монтирани зад отвора) и активно подпомага оптимизирането на баланса на експлоатационните характеристики на цялата сграда.
* Стойността на експлоатационните характеристики зависи от мотива и размера на вратата.

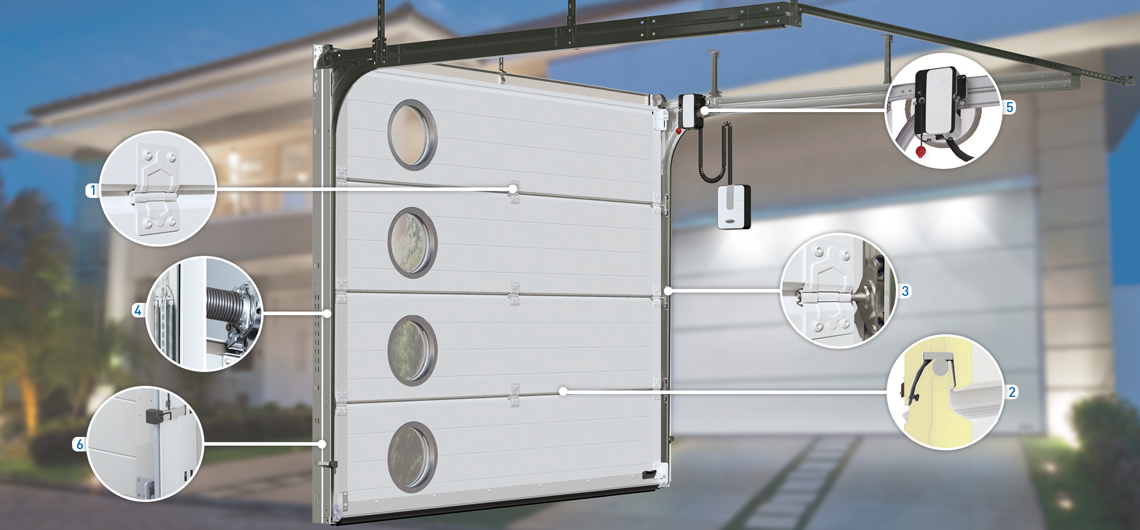

ВЪТРЕШНИ ХАРАКТЕРИСТИКИ
КАКВО СЕ КРИЕ ВЪВ ВРАТАТА ISO 70
(1) Хармонична визия от вътрешната страна на вратата
Акцент на секционната гаражна врата iso 70 е равномерната визия от вътрешната ѝ страна. Елегантното гладко покритие „Noblese” на крилото на вратата, пантите и профилите в бял цвят (подобен на RAL 9016), подобряват цялостния ѝ външен вид.
(3) Направляващи ролки от неръждаема стомана
Висококачествени направляващи ролки от неръждаема стомана осигуряват изключително гладко и равномерно движение на вратата.
(5) NovoPort® – уникален и гъвкав
Патентованата задвижваща система NovoPort® е с монтиран на стената контролен панел и дисплей на дистанционното управление за състоянието на вратата, за да се улесни употребата им. Иновативният, гъвкав страничен монтаж, отдясно или отляво, изключва всички проблеми с монтажа от самото начало и оставя тавана свободен.
(2) Термично разделяне
Патентованите термично разделени секции, с твърда PUR пяна и допълнително уплътнение между секциите, предоставят изключителна изолация.
(4) Допълнителна пружинна технология
По-малките размери на секционните гаражни врати iso 70 Premium Plus могат, като опция, да бъдат оборудвани с пакет тройни вертикални пружини или торсионни пружини. Вертикалните пружинни системи изискват по-малка дълбочина на монтаж (в комбинация с нисък щурц) и отварят нови възможности при ограничено пространство. При по-големи размери вратата е снабдена с торсионни пружини, монтирани отпред или отзад.
(6) Защитен оптосензор "Easy"
Допълнителните оптосензори „Easy“ откриват хора и препятствия и спират процеса на затваряне, ако има съмнение за такива.

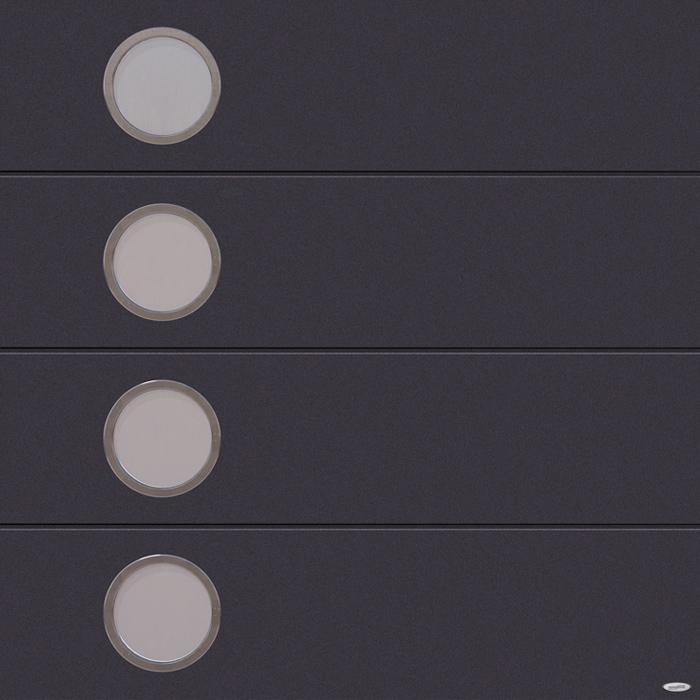

ОСТЪКЛЕНИЕ С ТРОЕН СТЪКЛОПАКЕТ
ОСТЪКЛЕНИЕ С ТРОЕН СТЪКЛОПАКЕТ
Нашите секционни гаражни врати iso 45 Premium Plus се предлагат и във вариант с прозорци с троен стъклопакет, които освен висока топлоизолация осигуряват и максимална светлопропускливост.

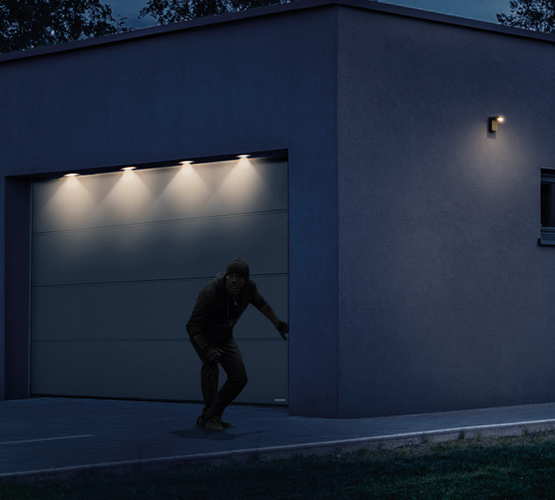

ИЗПИТАНА СИГУРНОСТ
ИЗПИТАНА СИГУРНОСТ
Секционната гаражна врата iso 70 Premium Plus на Novoferm предлага сигурност на най-високо ниво. Като опция можете да поръчате вратата iso 70 във версия, устойчива на взлом, с клас на сигурност RC 2.
Още по-голяма сигурност осигуряват защитата от прищипване на пръсти (отвътре и отвън) и защитените от манипулиране дистанционни управления със сменяем код и 128-битово криптиране AES.

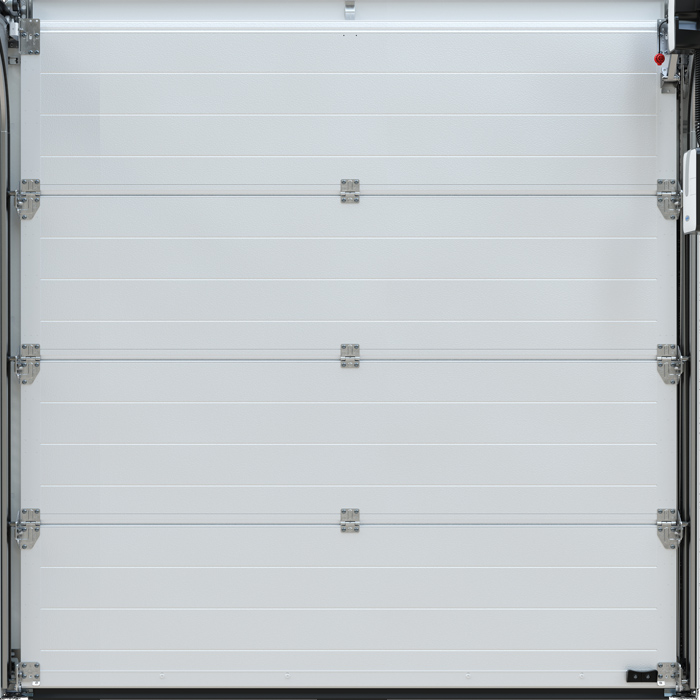

ВИСОКОКАЧЕСТВЕНА ХАРМОНИЧНА ВИЗИЯ ОТ ВЪТРЕШНАТА СТРАНА НА ВРАТАТА
ВИСОКОКАЧЕСТВЕНА ХАРМОНИЧНА ВИЗИЯ ОТ ВЪТРЕШНАТА СТРАНА НА ВРАТАТА
В сравнение с обикновените врати, секционната гаражна врата Premium-Plus ISO 70 привлича погледите и отвътре!
Повърхността на вътрешната страна на вратата е изпълнена в елегантното, гладко покритие "Noblesse". Крилото на вратата, пантите и профилите също са завършени в бял цвят, подобен на RAL 9016, за постигане на еднородна цветова гама и хармонична цялостна визия.
Висококачествените тандемни ролки със сачмени лагери от неръждаема стомана също гарантират изключително гладко и равномерно движение на вратата.
ПОВЪРХНОСТИ, ЦВЕТОВЕ И ОБОРУДВАНЕ
МОТИВИ
МОТИВИ
Съответстващи на архитектурата на вашия дом!
Придайте на гаражната врата свой личен стил - нашите секционни врати iso 45 Premium Plus с изключително висока изолация, се предлагат по избор от два мотива и всички повърхности и цветове от гамата на Novoferm, изброени по-долу.
| Крило на вратата |
| Отвътре: Основен слой на полиестерна основа, бял цвят, подобен на RAL 9016 |
| Отвън стандартно: бял цвят, подобен на RAL 9016 (грунд) |
| Отвън: Super-Color, RAL по избор, сатенена или дървесна повърхност, срещу допълнително заплащане (топ покритие) |
ПОВЪРХНОСТ
ПОВЪРХНОСТ NOBLESSE
САТЕНЕНИ ПОКРИТИЯ
Нашите секционни гаражни врати iso 70 Premium Plus се предлагат в шест декоративни, с топ покритие, матови сатенени повърхности, които задържат по-малко мръсотия и са изключително устойчиви на атмосферни влияния
ЦВЕТОВЕ
ЦВЕТОВЕ
Насладете се на повече цвят и индивидуалност!
Нашата секционна гаражна врата със 70 мм изолация се предлага с елегантната, гладка повърхност Noblesse, която лесно отблъсква мръсотията и влагата. За допълнителна персонализация можете да избирате измежду 14 Super-Color/предпочитани цветове на атрактивни цени и почти всички цветове по RAL.
СТАНДАРТЕН ЦВЯТ
ПРЕДПОЧИТАНИ / SUPER COLOR ЦВЕТОВЕ И RAL ПО ИЗБОР
Срещу незначително допълнително заплащане вратата се предлага в цвят по RAL по ваш избор.
ДРЪЖКИ
ДРЪЖКИ
ДРЪЖКИ ЗА ВРАТИ ОТ РАЗЛИЧНИ МАТЕРИАЛИ И ЦВЕТОВЕ
Предлагат се дръжки за врати във всички 16 Super-Color цвята и в цвят по RAL по ваш избор.
ОСТЪКЛЯВАНЕ И ПРОЗОРЦИ
ОСТЪКЛЯВАНЕ - ОТ КЛАСИЧЕСКО ДО МОДЕРНО
ИСКАТЕ ЛИ ПОВЕЧЕ СВЕТЛИНА В ГАРАЖА СИ?
Ако вече сте си харесали гаражна врата с определен мотив и цвят, но тя все още не е достатъчно персонизирана за вас, тогава разгледайте нашите атрактивни възможности за остъкляване. Те не само придават характерен вид на вратата, но и пропускат светлина. Това е изключително удобно, ако използвате гаража си и като пространство за вашето хоби или работилница.
Всички остъкления от Novoferm са изработени от устойчиво на атмосферни влияния акрилно стъкло или удароустойчив поликарбонат и се характеризират с максимална светлопропускливост.
прозорци
Размери:
- отвътре: прибл. 392 x 192 mm
- отвън: прибл. 460 x 260 mm
Дебелина на стъклото:
- За мотив на средни линии:
прозрачно или кристално прозрачно 16-мм двойно акрилно стъкло
ОСТЪКЛЕНИ ПАНЕЛИ
ВЪНШНО ОСВЕТЛЕНИЕ НА ГАРАЖА
ВЪНШНО ОСВЕТЛЕНИЕ НА ГАРАЖА
За да бъде вашата гаражна врата красиво осветена, дори след залез слънце и да държите настрана нежелани посетители, препоръчваме комплекта за LED осветление. Той създава вълнуващ диалог с другите светлинни източници, напр. осветени прозорци, и подчертава цялостната архитектура на вашия дом. В зависимост от широчината на вратата, комплектът за осветление се състои от четири, шест или осем LED – осветителни тела, които са равномерно разпределени по цялата широчина на вратата в U-образна релса.
Той може да се управлява или чрез дистанционно управление, което използвате и за управление на задвижването, с отделен таймер, или чрез детектора за движение.
СПЕСТЯВА МЯСТО И ЕНЕРГИЯ
Плоският LED осветителен комплект в алуминиев цвят (40 x 20 мм) е монтиран под щурца на гаража, за да се спести място и да се запази почти цялата височина на гаража. LED осветлението, с дълъг експлоатационен живот, осигурява много ярка светлина при минимална консумация на енергия. В зависимост от ширината на вратата, осветителната лента може лесно да се скъси от двете страни, за да се постигне точно симетрично осветяване на вратата.
АКЦЕНТИ
- Равномерно разпределение по цялата ширина на вратата:
4, 6 или 8 светлинни източника, в зависимост от ширината на вратата (до 3000, 4000 или 5000 мм) - Възможно е отделно управление на осветлението, независимо от функцията на задвижването
- Налични дължини:
3 m, 4 m и 5 m – могат да бъдат скъсени, при необходимост - Гаражната врата и осветлението могат да се управляват с дистанционно управление
- Осветление по избор - с или без движение на вратата
- Ярко осветление с ниска консумация на енергия
- Осветление, защитено от атмосферни влияния
- Спестяващ място монтаж под щурца на гаража
- Дълъг експлоатационен живот, благодарение на LED технологията
- Включен мрежов трансформатор 230 V/12 V
Анодизиран алуминий
СИГУРНОСТ И УСТОЙЧИВОСТ НА ВЗЛОМ
СИГУРНОСТ И УСТОЙЧИВОСТ НА ВЗЛОМ
СИГУРНОСТ ЗА ВАШИЯ ДОМ
Вярваме, че защитата от взлом и енергийната ефективност са свързани. Ето защо премиум секционните врати на Novoferm - iso 45 EVO и iso 70 Premium-Plus вече се предлагат и във версия, устойчива на взлом (клас на устойчивост RC 2 в съответствие с DIN/TS 18194:2020-07). Доказано е, че механичните системи за сигурност на гаражните врати успешно отблъскват опитите за взлом: Повече от една трета от всички прониквания с взлом остават на етапа на опита, тъй като вратата не може да бъде отворена достатъчно бързо. Така че, ако искате да защитите гаража си с подходяща врата, сте на сигурно място със защитените от взлом секционни гаражни врати от Novoferm. В комбинация с задвижванията Novomatic 423 или Novomatic 563 S секционната гаражна врата може да достигне клас на устойчивост RC 2 (iso 70 само с Novomatic 563 S). Защитата от взлом се предлага стандартно със секционната врата iso 70.
По желание на клиента вратата iso 45 EVO се предлага в защитен от взлом вариант с клас на устойчивост RC 2.
Условия на монтажа за осигуряване на RC 2 клас на сигурност!
ОТВАРЯНЕ НА ГАРАЖНАТА ВРАТА С ЕЛЕКТРИЧЕСКО ЗАДВИЖВАНЕ
ОТВАРЯНЕ НА ГАРАЖНАТА ВРАТА С ЕЛЕКТРИЧЕСКО ЗАДВИЖВАНЕ
Novoferm препоръчва да се купува гаражна врата заедно със задвижване за гаражни врати, тъй като всеки, който днес купува нова гаражна врата, иска тя не само да изглежда добре, но и да се отваря лесно. С електрическото задвижване можете да повишите нивото на комфорт в гаража си само с едно натискане на бутона и да елиминирате неудобството, като използвате дистанционното управление или управлявате гаражната си врата с помощта на приложение.
Всички задвижвания Novoferm са изпитани в комбинация с врати Novoferm. Това ви гарантира максимална функционална надеждност и дълготрайност. А благодарение на практичното аварийно освобождаване винаги можете да влезете, дори и при прекъсване на електрозахранването.
Видове задвижвания за гаражни врати
Изберете своето задвижване за гаражни врати:
АКСЕСОАРИ ЗА ЗАДВИЖВАНИЯ
Подходящите аксесоари също са част от всяко допълнително оборудване
Тъй като хората имат различни желания и тъй като конструктивните условия на гаражната или плъзгащата се врата невинаги са еднакви, ние предлагаме широка гама от аксесоари, с които можете да оборудвате нашите системи, за да отговарят на вашите индивидуални изисквания.
Вдъхновение
Стоманена секционна гаражна врата
с 45 мм (EVO) или 70 мм панел
Мотив: Елегантен мотив “без линии”
Повърхност: черен сатен
Цвят: смесен цветен тон
Стоманена секционна гаражна врата
с 45 мм (EVO) панел
Мотив: Елегантен мотив “без линии”
Повърхност: дървесен декор - Уинчестър (гладко)
Стоманена секционна гаражна врата
с 45 мм (EVO) панел
Мотив: Атрактивен мотив “средни линии”
Повърхност: Noblesse (гладка)
Цвят: антрацит, подобен на RAL 7016
Стоманена секционна гаражна врата
с 45 мм (EVO) или 70 мм панел
Мотив: Атрактивен мотив “средни линии”
Повърхност: сив сатен
Цвят: смесен цветен тон
Само за секционни врати Novoferm
със странично задвижване NovoPort
с вграден бутон
Стоманени секционни гаражни врати
с 45 мм (EVO) или 70 мм панел
Мотив: Елегантен мотив “без линии”
Повърхност: сив сатен
Цвят: смесен цветен тон
Стоманена секционна гаражна врата
с 45 мм (EVO) или 70 мм панел
Мотив: Елегантен мотив “без линии”
Повърхност: Прозоречно сив сатен
Цвят: прозоречно сиво, подобно на RAL 7040
Прозорец: с илюминатор
Стоманена секционна гаражна врата
с 45 мм (EVO) панел
Мотив: Атрактивен мотив “средни линии”
Повърхност: Woodgrain (дискретна зърнеста дървесна текстура)
Цвят: бял алуминий, подобен на RAL 9006
Стоманена секционна гаражна врата
с 20 мм, 45 мм (EVO) или 70 мм панел
Мотив: Елегантен мотив “без линии”
Повърхност: Noblesse (гладко)
Цвят: антрацит, подобен на RAL 7016
Аксесоари: с LED-светлинна лента за външно осветление
Стоманена секционна гаражна врата
с 20 мм, 45 мм (EVO) или 70 мм панел
Мотив: Елегантен мотив “без линии”
Повърхност: Noblesse (гладко)
Цвят: шистово сиво, подобно на RAL 7015
Стоманена секционна гаражна врата
с 20 мм или 45 мм (EVO) панел
Мотив: Атрактивен мотив “средни линии”
Повърхност: Woodgrain (дискретна зърнеста дървесна текстура)
Цвят: бял, подобен на RAL 9016
Стоманена секционна гаражна врата
с 45 мм (EVO) или 70 мм панел
Мотив: Елегантен мотив “без линии”
Повърхност: черен сатен
Цвят: смесен цветен тон
Стоманена секционна гаражна врата
с 45 мм (EVO) или 70 мм панел
Мотив: Атрактивен мотив “средни линии”
Повърхност: Noblesse (гладко)
Цвят: антрацит, подобен на RAL 7016
Стоманена секционна гаражна врата
с 20 или 45 мм (EVO) панел
Мотив: Атрактивен мотив “средни линии”
Повърхност: Woodgrain (дискретна зърнеста дървесна текстура)
Цвят: прозоречно сиво, подобно на RAL 7040
Стоманена секционна гаражна врата
с 45 мм (EVO) панел
Мотив: Атрактивен мотив “средни линии”
Повърхност: Woodgrain (дискретна зърнеста дървесна текстура)
Цвят на лявата врата: бял, подобен на RAL 9016
Цвят на дясната врата: стоманено синьо, подобно на RAL 9011
Стоманена секционна гаражна врата
с 20, 45 мм (EVO) или 70 мм панел
Мотив: Елегантен мотив “без линии”
Повърхност: Noblesse (гладка)
Цвят: сив алуминий, подобен на RAL 9007
Стоманена секционна гаражна врата
с 45 мм (EVO) или 70 мм панел
Мотив: Елегантен мотив “без линии”
Повърхност: тъмно сив сатен
Цвят: антрацит, подобен на RAL 7016
Стоманена секционна гаражна врата
с 45 мм (EVO) панел
Мотив: Microline ("без линии")
Повърхност: тъмно сив сатен
Цвят: антрацит, подобен на RAL 7016
Стоманена секционна гаражна врата
с 20 мм или 45 мм (EVO) панел
Мотив: Атрактивен мотив “средни линии”
Повърхност: Woodgrain (дискретна зърнеста дървесна текстура)
Цвят: бял, подобен на RAL 9016
Технически детайли
СТАНДАРТНИ РАЗМЕРИ - КОМПЛЕКТ ТРОЙНИ ВЕРТИКАЛНИ ПРУЖИНИ
СТАНДАРТНИ РАЗМЕРИ - ПАКЕТ ТРОЙНИ ВЕРТИКАЛНИ ПРУЖИНИ (СРЕДНИ ЛИНИИ, БЕЗ ЛИНИИ)
Стандартни размери | |||||||
Поръчков размер (BMR)
Широчина x Височина | Максимален размер на отвора в стената/размер на отвора в гаража
Широчина x Височина | Външен размер на касата
Широчина x Височина | Вътрешни размери на гаража
(мин.)* (макс.) | Дълбочина на монтаж | Височина на тавана
| Височина на светлия отвор
| |
Ръчно отваряне | Задвижване | ||||||
2250 x 1875 | 2340 x 1965 | 2402 x 1985 | 2410 (2500) | 2495 | 1990 | 1800 | 1850 |
2250 x 2000 | 2340 x 2090 | 2402 x 2110 | 2410 (2500) | 2620 | 2115 | 1925 | 1975 |
2250 x 2125 | 2340 x 2215 | 2402 x 2235 | 2410 (2500) | 2745 | 2240 | 2050 | 2100 |
2375 x 1875 | 2465 x 1965 | 2527 x 1985 | 2535 (2625) | 2495 | 1990 | 1800 | 1850 |
2375 x 2000 | 2465 x 2090 | 2527 x 2110 | 2535 (2625) | 2620 | 2115 | 1925 | 1975 |
2375 x 2075 | 2465 x 2165 | 2527 x 2185 | 2535 (2625) | 2695 | 2190 | 2000 | 2050 |
2375 x 2125 | 2465 x 2215 | 2527 x 2235 | 2535 (2625) | 2745 | 2240 | 2050 | 2100 |
2375 x 2250 | 2465 x 2340 | 2527 x 2360 | 2535 (2625) | 2870 | 2365 | 2175 | 2225 |
2500 x 1875 | 2590 x 1965 | 2652 x 1985 | 2660 (2750) | 2495 | 1990 | 1800 | 1850 |
2500 x 2000 | 2590 x 2090 | 2652 x 2110 | 2660 (2750) | 2620 | 2115 | 1925 | 1975 |
2500 x 2075 | 2590 x 2165 | 2652 x 2185 | 2660 (2750) | 2695 | 2190 | 2000 | 2050 |
2500 x 2125 | 2590 x 2215 | 2652 x 2235 | 2660 (2750) | 2745 | 2240 | 2050 | 2100 |
2500 x 2250 | 2590 x 2340 | 2652 x 2360 | 2660 (2750) | 2870 | 2365 | 2175 | 2225 |
2500 x 2375 | 2590 x 2465 | 2652 x 2485 | 2660 (2750) | 2995 | 2490 | 2300 | 2350 |
2500 x 2500 | 2590 x 2590 | 2652 x 2610 | 2660 (2750) | 3120 | 2615 | 2425 | 2475 |
2500 x 2750 | 2590 x 2840 | 2652 x 2860 | 2660 (2750) | 3370 | 2865 | 2675 | 2725 |
2625 x 2125 | 2715 x 2215 | 2777 x 2235 | 2785 (2875) | 2745 | 2240 | 2050 | 2100 |
2750 x 2000 | 2840 x 2090 | 2902 x 2110 | 2910 (3000) | 2620 | 2115 | 1925 | 1975 |
2750 x 2125 | 2840 x 2215 | 2902 x 2235 | 2910 (3000) | 2745 | 2240 | 2050 | 2100 |
2750 x 2250 | 2840 x 2340 | 2902 x 2360 | 2910 (3000) | 2870 | 2365 | 2175 | 2225 |
2750 x 2750 | 2840 x 2840 | 2902 x 2860 | 2910 (3000) | 3370 | 2865 | 2675 | 2725 |
3000 x 2000 | 3090 x 2090 | 3152 x 2110 | 3160 (3250) | 2620 | 2115 | 1925 | 1975 |
3000 x 2125 | 3090 x 2215 | 3152 x 2235 | 3160 (3250) | 2745 | 2240 | 2050 | 2100 |
3000 x 2250 | 3090 x 2340 | 3152 x 2360 | 3160 (3250) | 2870 | 2365 | 2175 | 2225 |
3000 x 2375 | 3090 x 2465 | 3152 x 2485 | 3160 (3250) | 2995 | 2490 | 2300 | 2350 |
3000 x 2500 | 3090 x 2590 | 3152 x 2610 | 3160 (3250) | 3120 | 2615 | 2425 | 2475 |
3000 x 2375 | 3090 x 2465 | 3152 x 2485 | 3160 (3250) | 2995 | 2490 | 2300 | 2350 |
| *При използване на комплект алуминиеви рамки или помощен обков за монтаж (S-образен анкер, регулируем анкер на касата): необходими са 90 мм на страна (GIB = BRB + 180 мм). | |||||||
РАЗМЕРИ ЗА ОБНОВЯВАНЕ - КОМПЛЕКТ ТРОЙНИ ВЕРТИКАЛНИ ПРУЖИНИ
РАЗМЕРИ ЗА ОБНОВЯВАНЕ ПРИ ЗАМЯНА НА МАХОВАТА ГАРАЖНА ВРАТА СЪС СЕКЦИОННА ВРАТА
Със съществуваща махова гаражна врата | Нов размер | |||||||||
Поръчков размер (BMR)
| Външен размер на касата
| Височина на светлия отвор
| Поръчков размер (BMR)
| Максимален размер на отвора в стената/размер на отвора в гаража
| Външен размер на касата
| Вътрешни размери на гаража
| Дълбочина на монтаж (EBT) | Височина на тавана | Височина на светлия отвор (LDH) | |
Широчина x Височина | Широчина x Височина | Широчина x Височина | Широчина x Височина | Широчина x Височина | Широчина x Височина | (мин.)* (макс.) |
| Ръчно отваряне | Задвижване | |
2250 x 2000 | 2341 x 2065 | 1860 | 2190 x 1925 | 2280 x 2015 | 2342 x 2035 | 2350 (2440) | 2545 | 2040 | 1850 | 1900 |
2250 x 2125 | 2341 x 2190 | 1985 | 2190 x 2050 | 2280 x 2140 | 2342 x 2160 | 2350 (2440) | 2670 | 2165 | 1975 | 2025 |
2375 x 2000 | 2466 x 2065 | 1860 | 2315 x 1925 | 2405 x 2015 | 2467 x 2035 | 2475 (2565) | 2545 | 2040 | 1850 | 1900 |
2375 x 2125 | 2466 x 2190 | 1985 | 2315 x 2050 | 2405 x 2140 | 2467 x 2160 | 2475 (2565) | 2670 | 2165 | 1975 | 2025 |
2375 x 2250 | 2466 x 2315 | 2110 | 2315 x 2175 | 2405 x 2265 | 2467 x 2285 | 2475 (2565) | 2795 | 2290 | 2100 | 2150 |
2500 x 2000 | 2591 x 2065 | 1860 | 2440 x 1925 | 2530 x 2015 | 2592 x 2035 | 2600 (2690) | 2545 | 2040 | 1850 | 1900 |
2500 x 2125 | 2591 x 2190 | 1985 | 2440 x 2050 | 2530 x 2140 | 2592 x 2160 | 2600 (2690) | 2670 | 2165 | 1975 | 2025 |
2500 x 2250 | 2591 x 2315 | 2110 | 2440 x 2175 | 2530 x 2265 | 2592 x 2285 | 2600 (2690) | 2795 | 2290 | 2100 | 2150 |
3000 x 2125 | 3091 x 2190 | 1985 | 2940 x 2050 | 3030 x 2140 | 3092 x 2160 | 3100 (3190) | 2670 | 2165 | 1975 | 2025 |
| *При използване на комплект алуминиеви рамки или помощен обков за монтаж (S-образен анкер, регулируем анкер на касата): необходими са 90 мм на страна (GIB = BRB + 180 мм). | ||||||||||
СТАНДАРТНИ РАЗМЕРИ - ПРЕДЕН ВАЛ НА ТОРСИОННАТА ПРУЖИНА (VL)
СТАНДАРТНИ РАЗМЕРИ - ПРЕДЕН ВАЛ НА ТОРСИОННАТА ПРУЖИНА (VL) - (СРЕДНИ ЛИНИИ, БЕЗ ЛИНИИ)
Стандартни размери | |||||||
Поръчков размер (BMR)
Широчина x Височина | Максимален размер на отвора в стената/размер на отвора в гаража
Широчина x Височина | Външен размер на касата
Широчина x Височина | Вътрешни размери на гаража
(мин.)* (макс.) | Дълбочина на монтаж (EBT) | Височина на тавана
Ръчно отваряне/ | Височина на светлия отвор
| |
Ръчно отваряне | Задвижване | ||||||
2250 x 1875 | 2340 x 1965 | 2402 x 2120 | 2410 (2500) | 2495 | 2125 | 1800 | 1850 |
2250 x 2000 | 2340 x 2090 | 2402 x 2245 | 2410 (2500) | 2620 | 2250 | 1925 | 1975 |
2250 x 2125 | 2340 x 2215 | 2402 x 2370 | 2410 (2500) | 2745 | 2375 | 2050 | 2100 |
2375 x 1875 | 2465 x 1965 | 2527 x 2120 | 2535 (2625) | 2495 | 2125 | 1800 | 1850 |
2375 x 2000 | 2465 x 2090 | 2527 x 2245 | 2535 (2625) | 2620 | 2250 | 1925 | 1975 |
2375 x 2075 | 2465 x 2165 | 2527 x 2320 | 2535 (2625) | 2695 | 2325 | 2000 | 2050 |
2375 x 2125 | 2465 x 2215 | 2527 x 2370 | 2535 (2625) | 2745 | 2375 | 2050 | 2100 |
2375 x 2250 | 2465 x 2340 | 2527 x 2495 | 2535 (2625) | 2870 | 2500 | 2175 | 2225 |
2500 x 1875 | 2590 x 1965 | 2652 x 2120 | 2660 (2750) | 2495 | 2125 | 1800 | 1850 |
2500 x 2000 | 2590 x 2090 | 2652 x 2245 | 2660 (2750) | 2620 | 2250 | 1925 | 1975 |
2500 x 2075 | 2590 x 2165 | 2652 x 2320 | 2660 (2750) | 2695 | 2325 | 2000 | 2050 |
2500 x 2125 | 2590 x 2215 | 2652 x 2370 | 2660 (2750) | 2745 | 2375 | 2050 | 2100 |
2500 x 2250 | 2590 x 2340 | 2652 x 2495 | 2660 (2750) | 2870 | 2500 | 2175 | 2225 |
2500 x 2375 | 2590 x 2465 | 2652 x 2620 | 2660 (2750) | 2995 | 2625 | 2300 | 2350 |
2500 x 2500 | 2590 x 2590 | 2652 x 2745 | 2660 (2750) | 3120 | 2750 | 2425 | 2475 |
2500 x 2750 | 2590 x 2840 | 2652 x 2995 | 2660 (2750) | 3370 | 3000 | 2675 | 2725 |
2625 x 2125 | 2715 x 2215 | 2777 x 2370 | 2785 (2875) | 2745 | 2375 | 2050 | 2100 |
2750 x 2000 | 2840 x 2090 | 2902 x 2245 | 2910 (3000) | 2620 | 2250 | 1925 | 1975 |
2750 x 2125 | 2840 x 2215 | 2902 x 2370 | 2910 (3000) | 2745 | 2375 | 2050 | 2100 |
2750 x 2250 | 2840 x 2340 | 2902 x 2495 | 2910 (3000) | 2870 | 2500 | 2175 | 2225 |
2750 x 2750 | 2840 x 2840 | 2902 x 2995 | 2910 (3000) | 3370 | 3000 | 2675 | 2725 |
3000 x 2000 | 3090 x 2090 | 3152 x 2245 | 3160 (3250) | 2620 | 2250 | 1925 | 1975 |
3000 x 2125 | 3090 x 2215 | 3152 x 2370 | 3160 (3250) | 2745 | 2375 | 2050 | 2100 |
3000 x 2250 | 3090 x 2340 | 3152 x 2495 | 3160 (3250) | 2870 | 2500 | 2175 | 2225 |
3000 x 2375 | 3090 x 2465 | 3152 x 2620 | 3160 (3250) | 2995 | 2625 | 2300 | 2350 |
3000 x 2500 | 3090 x 2590 | 3152 x 2745 | 3160 (3250) | 3120 | 2750 | 2425 | 2475 |
3000 x 3000 | 3090 x 3090 | 3152 x 3245 | 3160 (3250) | 3620 | 3250 | 2925 | 2975 |
3250 x 2000 | 3340 x 2090 | 3402 x 2245 | 3410 (3500) | 2620 | 2250 | 1925 | 1975 |
3250 x 2125 | 3340 x 2215 | 3402 x 2370 | 3410 (3500) | 2745 | 2375 | 2050 | 2100 |
3250 x 2250 | 3340 x 2340 | 3402 x 2495 | 3410 (3500) | 2870 | 2500 | 2175 | 2225 |
3500 x 2000 | 3590 x 2090 | 3652 x 2245 | 3660 (3750) | 2620 | 2250 | 1925 | 1975 |
3500 x 2125 | 3590 x 2215 | 3652 x 2370 | 3660 (3750) | 2745 | 2375 | 2050 | 2100 |
3500 x 2250 | 3590 x 2340 | 3652 x 2495 | 3660 (3750) | 2870 | 2500 | 2175 | 2225 |
3750 x 2000 | 3840 x 2090 | 3902 x 2245 | 3910 (4000) | 2620 | 2250 | 1925 | 1975 |
3750 x 2125 | 3840 x 2215 | 3902 x 2370 | 3910 (4000) | 2745 | 2375 | 2050 | 2100 |
3750 x 2250 | 3840 x 2340 | 3902 x 2495 | 3910 (4000) | 2870 | 2500 | 2175 | 2225 |
4000 x 2000 | 4090 x 2090 | 4152 x 2245 | 4160 (4250) | 2620 | 2250 | 1925 | 1975 |
4000 x 2125 | 4090 x 2215 | 4152 x 2370 | 4160 (4250) | 2745 | 2375 | 2050 | 2100 |
4000 x 2250 | 4090 x 2340 | 4152 x 2495 | 4160 (4250) | 2870 | 2500 | 2175 | 2225 |
4250 x 2000 | 4340 x 2090 | 4402 x 2245 | 4410 (4500) | 2620 | 2250 | 1925 | 1975 |
4250 x 2125 | 4340 x 2215 | 4402 x 2370 | 4410 (4500) | 2745 | 2375 | 2050 | 2100 |
4250 x 2250 | 4340 x 2340 | 4402 x 2495 | 4410 (4500) | 2870 | 2500 | 2175 | 2225 |
4500 x 2000 | 4590 x 2090 | 4652 x 2245 | 4660 (4750) | 2620 | 2250 | 1925 | 1975 |
4500 x 2125 | 4590 x 2215 | 4652 x 2370 | 4660 (4750) | 2745 | 2375 | 2050 | 2100 |
4500 x 2250 | 4590 x 2340 | 4652 x 2495 | 4660 (4750) | 2870 | 2500 | 2175 | 2225 |
4750 x 2000 | 4840 x 2090 | 4902 x 2245 | 4910 (5000) | 2620 | 2250 | 1925 | 1975 |
4750 x 2125 | 4840 x 2215 | 4902 x 2370 | 4910 (5000) | 2745 | 2375 | 2050 | 2100 |
4750 x 2250 | 4840 x 2340 | 4902 x 2495 | 4910 (5000) | 2870 | 2500 | 2175 | 2225 |
5000 x 2000 | 5090 x 2090 | 5152 x 2245 | 5160 (5250) | 2620 | 2250 | 1925 | 1975 |
5000 x 2125 | 5090 x 2215 | 5152 x 2370 | 5160 (5250) | 2745 | 2375 | 2050 | 2100 |
5000 x 2250 | 5090 x 2340 | 5152 x 2495 | 5160 (5250) | 2870 | 2500 | 2175 | 2225 |
5500 x 2000 | 5590 x 2090 | 5652 x 2245 | 5660 (5750) | 2620 | 2250 | 1925 | 1975 |
5500 x 2125 | 5590 x 2215 | 5652 x 2370 | 5660 (5750) | 2745 | 2375 | 2050 | 2100 |
5500 x 2250 | 5590 x 2340 | 5652 x 2495 | 5660 (5750) | 2870 | 2500 | 2175 | 2225 |
| *При използване на комплект алуминиеви рамки или помощен обков за монтаж (S-образен анкер, регулируем анкер на касата): необходими са 90 мм на страна (GIB = BRB + 180 мм). | |||||||
РАЗМЕРИ ЗА ОБНОВЯВАНЕ - ПРЕДЕН ВАЛ НА ТОРСИОННАТА ПРУЖИНА (VL)
РАЗМЕРИ ЗА ОБНОВЯВАНЕ ПРИ ЗАМЯНА НА МАХОВАТА ГАРАЖНА ВРАТА СЪС СЕКЦИОННА ВРАТА
Със съществуваща махова гаражна врата | Нов размер | |||||||||
Поръчков размер (BMR)
| Външен размер на касата
| Височина на светлия отвор
| Поръчков размер (BMR)
| Максимален размер на отвора в стената/размер на отвора в гаража
| Външен размер на касата
| Вътрешни размери на гаража
| Дълбочина на монтаж (EBT) | Височина на тавана | Височина на светлия отвор (LDH) | |
Широчина x Височина | Широчина x Височина | Широчина x Височина | Широчина x Височина | Широчина x Височина | Широчина x Височина | (мин.)* (макс.) |
| Ръчно отваряне | Задвижване | |
2250 x 2000 | 2341 x 2065 | 1860 | 2190 x 1925 | 2280 x 2015 | 2342 x 2170 | 2350 (2440) | 2545 | 2175 | 1850 | 1900 |
2250 x 2125 | 2341 x 2190 | 1985 | 2190 x 2050 | 2280 x 2140 | 2342 x 2295 | 2350 (2440) | 2670 | 2300 | 1975 | 2025 |
2375 x 2000 | 2466 x 2065 | 1860 | 2315 x 1925 | 2405 x 2015 | 2467 x 2170 | 2475 (2565) | 2545 | 2175 | 1850 | 1900 |
2375 x 2125 | 2466 x 2190 | 1985 | 2315 x 2050 | 2405 x 2140 | 2467 x 2295 | 2475 (2565) | 2670 | 2300 | 1975 | 2025 |
2375 x 2250 | 2466 x 2315 | 2110 | 2315 x 2175 | 2405 x 2265 | 2467 x 2420 | 2475 (2565) | 2795 | 2425 | 2100 | 2150 |
2500 x 2000 | 2591 x 2065 | 1860 | 2440 x 1925 | 2530 x 2015 | 2592 x 2170 | 2600 (2690) | 2545 | 2175 | 1850 | 1900 |
2500 x 2125 | 2591 x 2190 | 1985 | 2440 x 2050 | 2530 x 2140 | 2592 x 2295 | 2600 (2690) | 2670 | 2300 | 1975 | 2025 |
2500 x 2250 | 2591 x 2315 | 2110 | 2440 x 2175 | 2530 x 2265 | 2592 x 2420 | 2600 (2690) | 2795 | 2425 | 2100 | 2150 |
3000 x 2125 | 3091 x 2190 | 1985 | 2940 x 2050 | 3030 x 2140 | 3092 x 2295 | 3100 (3190) | 2670 | 2300 | 1975 | 2025 |
| *При използване на комплект алуминиеви рамки или помощен обков за монтаж (S-образен анкер, регулируем анкер на касата): необходими са 90 мм на страна (GIB = BRB + 180 мм). | ||||||||||
СТАНДАРТНИ РАЗМЕРИ - ЗАДЕН ВАЛ НА ТОРСИОННАТА ПРУЖИНА (HL)
СТАНДАРТНИ РАЗМЕРИ - ЗАДЕН ВАЛ НА ТОРСИОННАТА ПРУЖИНА (HL) - (СРЕДНИ ЛИНИИ, БЕЗ ЛИНИИ)
Стандартни размери | |||||||
Поръчков размер (BMR)
Широчина x Височина | Максимален размер на отвора в стената/размер на отвора в гаража
Широчина x Височина | Външен размер на касата
Широчина x Височина | Вътрешни размери на гаража
(мин.)* (макс.) | Дълбочина на монтаж (EBT) | Височина на тавана
Ръчно отваряне/ | Височина на светлия отвор
| |
Ръчно отваряне | Задвижване | ||||||
2250 x 1875 | 2340 x 1965 | 2402 x 1985 | 2410 (2500) | 2625 | 1990 | 1800 | 1850 |
2250 x 2000 | 2340 x 2090 | 2402 x 2110 | 2410 (2500) | 2750 | 2115 | 1925 | 1975 |
2250 x 2125 | 2340 x 2215 | 2402 x 2235 | 2410 (2500) | 2875 | 2240 | 2050 | 2100 |
2375 x 1875 | 2465 x 1965 | 2527 x 1985 | 2535 (2625) | 2625 | 1990 | 1800 | 1850 |
2375 x 2000 | 2465 x 2090 | 2527 x 2110 | 2535 (2625) | 2750 | 2115 | 1925 | 1975 |
2375 x 2075 | 2465 x 2165 | 2527 x 2185 | 2535 (2625) | 2825 | 2190 | 2000 | 2050 |
2375 x 2125 | 2465 x 2215 | 2527 x 2235 | 2535 (2625) | 2875 | 2240 | 2050 | 2100 |
2375 x 2250 | 2465 x 2340 | 2527 x 2360 | 2535 (2625) | 3000 | 2365 | 2175 | 2225 |
2500 x 1875 | 2590 x 1965 | 2652 x 1985 | 2660 (2750) | 2625 | 1990 | 1800 | 1850 |
2500 x 2000 | 2590 x 2090 | 2652 x 2110 | 2660 (2750) | 2750 | 2115 | 1925 | 1975 |
2500 x 2075 | 2590 x 2165 | 2652 x 2185 | 2660 (2750) | 2825 | 2190 | 2000 | 2050 |
2500 x 2125 | 2590 x 2215 | 2652 x 2235 | 2660 (2750) | 2875 | 2240 | 2050 | 2100 |
2500 x 2250 | 2590 x 2340 | 2652 x 2360 | 2660 (2750) | 3000 | 2365 | 2175 | 2225 |
2500 x 2375 | 2590 x 2465 | 2652 x 2485 | 2660 (2750) | 3125 | 2490 | 2300 | 2350 |
2500 x 2500 | 2590 x 2590 | 2652 x 2610 | 2660 (2750) | 3250 | 2615 | 2425 | 2475 |
2500 x 2750 | 2590 x 2840 | 2652 x 2860 | 2660 (2750) | 3500 | 2865 | 2675 | 2725 |
2625 x 2125 | 2715 x 2215 | 2777 x 2235 | 2785 (2875) | 2875 | 2240 | 2050 | 2100 |
2750 x 2000 | 2840 x 2090 | 2902 x 2110 | 2910 (3000) | 2750 | 2115 | 1925 | 1975 |
2750 x 2125 | 2840 x 2215 | 2902 x 2235 | 2910 (3000) | 2875 | 2240 | 2050 | 2100 |
2750 x 2250 | 2840 x 2340 | 2902 x 2360 | 2910 (3000) | 3000 | 2365 | 2175 | 2225 |
2750 x 2750 | 2840 x 2840 | 2902 x 2860 | 2910 (3000) | 3500 | 2865 | 2675 | 2725 |
3000 x 2000 | 3090 x 2090 | 3152 x 2110 | 3160 (3250) | 2750 | 2115 | 1925 | 1975 |
3000 x 2125 | 3090 x 2215 | 3152 x 2235 | 3160 (3250) | 2875 | 2240 | 2050 | 2100 |
3000 x 2250 | 3090 x 2340 | 3152 x 2360 | 3160 (3250) | 3000 | 2365 | 2175 | 2225 |
3000 x 2375 | 3090 x 2465 | 3152 x 2485 | 3160 (3250) | 3125 | 2490 | 2300 | 2350 |
3000 x 2500 | 3090 x 2590 | 3152 x 2610 | 3160 (3250) | 3250 | 2615 | 2425 | 2475 |
3000 x 3000 | 3090 x 3090 | 3152 x 3110 | 3160 (3250) | 3750 | 3115 | 2925 | 2975 |
3250 x 2000 | 3340 x 2090 | 3402 x 2110 | 3410 (3500) | 2750 | 2115 | 1925 | 1975 |
3250 x 2125 | 3340 x 2215 | 3402 x 2235 | 3410 (3500) | 2875 | 2240 | 2050 | 2100 |
3250 x 2250 | 3340 x 2340 | 3402 x 2360 | 3410 (3500) | 3000 | 2365 | 2175 | 2225 |
3500 x 2000 | 3590 x 2090 | 3652 x 2110 | 3660 (3750) | 2750 | 2115 | 1925 | 1975 |
3500 x 2125 | 3590 x 2215 | 3652 x 2235 | 3660 (3750) | 2875 | 2240 | 2050 | 2100 |
3500 x 2250 | 3590 x 2340 | 3652 x 2360 | 3660 (3750) | 3000 | 2365 | 2175 | 2225 |
3750 x 2000 | 3840 x 2090 | 3902 x 2110 | 3910 (4000) | 2750 | 2115 | 1925 | 1975 |
3750 x 2125 | 3840 x 2215 | 3902 x 2235 | 3910 (4000) | 2875 | 2240 | 2050 | 2100 |
3750 x 2250 | 3840 x 2340 | 3902 x 2360 | 3910 (4000) | 3000 | 2365 | 2175 | 2225 |
4000 x 2000 | 4090 x 2090 | 4152 x 2110 | 4160 (4250) | 2750 | 2115 | 1925 | 1975 |
4000 x 2125 | 4090 x 2215 | 4152 x 2235 | 4160 (4250) | 2875 | 2240 | 2050 | 2100 |
4000 x 2250 | 4090 x 2340 | 4152 x 2360 | 4160 (4250) | 3000 | 2365 | 2175 | 2225 |
4250 x 2000 | 4340 x 2090 | 4402 x 2110 | 4410 (4500) | 2750 | 2115 | 1925 | 1975 |
4250 x 2125 | 4340 x 2215 | 4402 x 2235 | 4410 (4500) | 2875 | 2240 | 2050 | 2100 |
4250 x 2250 | 4340 x 2340 | 4402 x 2360 | 4410 (4500) | 3000 | 2365 | 2175 | 2225 |
4500 x 2000 | 4590 x 2090 | 4652 x 2110 | 4660 (4750) | 2750 | 2115 | 1925 | 1975 |
4500 x 2125 | 4590 x 2215 | 4652 x 2235 | 4660 (4750) | 2875 | 2240 | 2050 | 2100 |
4500 x 2250 | 4590 x 2340 | 4652 x 2360 | 4660 (4750) | 3000 | 2365 | 2175 | 2225 |
4750 x 2000 | 4840 x 2090 | 4902 x 2110 | 4910 (5000) | 2750 | 2115 | 1925 | 1975 |
4750 x 2125 | 4840 x 2215 | 4902 x 2235 | 4910 (5000) | 2875 | 2240 | 2050 | 2100 |
4750 x 2250 | 4840 x 2340 | 4902 x 2360 | 4910 (5000) | 3000 | 2365 | 2175 | 2225 |
5000 x 2000 | 5090 x 2090 | 5152 x 2110 | 5160 (5250) | 2750 | 2115 | 1925 | 1975 |
5000 x 2125 | 5090 x 2215 | 5152 x 2235 | 5160 (5250) | 2875 | 2240 | 2050 | 2100 |
5000 x 2250 | 5090 x 2340 | 5152 x 2360 | 5160 (5250) | 3000 | 2365 | 2175 | 2225 |
5500 x 2000 | 5590 x 2090 | 5652 x 2110 | 5660 (5750) | 2750 | 2115 | 1925 | 1975 |
5500 x 2125 | 5590 x 2215 | 5652 x 2235 | 5660 (5750) | 2875 | 2240 | 2050 | 2100 |
5500 x 2250 | 5590 x 2340 | 5652 x 2360 | 5660 (5750) | 3000 | 2365 | 2175 | 2225 |
| *При използване на комплект алуминиеви рамки или помощен обков за монтаж (S-образен анкер, регулируем анкер на касата): необходими са 90 мм на страна (GIB = BRB + 180 мм). | |||||||
РАЗМЕРИ ЗА ОБНОВЯВАНЕ - ЗАДЕН ВАЛ НА ТОРСИОННИТЕ ПРУЖИНИ (HL)
РАЗМЕРИ ЗА ОБНОВЯВАНЕ ПРИ ЗАМЯНА НА МАХОВАТА ГАРАЖНА ВРАТА СЪС СЕКЦИОННА ВРАТА
Със съществуваща махова гаражна врата | Нов размер | |||||||||
Поръчков размер (BMR)
| Външен размер на касата
| Височина на светлия отвор
| Поръчков размер (BMR)
| Максимален размер на отвора в стената/размер на отвора в гаража
| Външен размер на касата
| Вътрешни размери на гаража
| Дълбочина на монтаж (EBT) | Височина на тавана | Височина на светлия отвор (LDH) | |
Широчина x Височина | Широчина x Височина | Широчина x Височина | Широчина x Височина | Широчина x Височина | Широчина x Височина | (мин.)* (макс.) |
| Ръчно отваряне | Задвижване | |
2250 x 2000 | 2341 x 2065 | 1860 | 2190 x 1925 | 2280 x 2015 | 2342 x 2170 | 2350 (2440) | 2675 | 2040 | 1850 | 1900 |
2250 x 2125 | 2341 x 2190 | 1985 | 2190 x 2050 | 2280 x 2140 | 2342 x 2295 | 2350 (2440) | 2800 | 2165 | 1975 | 2025 |
2375 x 2000 | 2466 x 2065 | 1860 | 2315 x 1925 | 2405 x 2015 | 2467 x 2170 | 2475 (2565) | 2675 | 2040 | 1850 | 1900 |
2375 x 2125 | 2466 x 2190 | 1985 | 2315 x 2050 | 2405 x 2140 | 2467 x 2295 | 2475 (2565) | 2800 | 2165 | 1975 | 2025 |
2375 x 2250 | 2466 x 2315 | 2110 | 2315 x 2175 | 2405 x 2265 | 2467 x 2420 | 2475 (2565) | 2925 | 2290 | 2100 | 2150 |
2500 x 2000 | 2591 x 2065 | 1860 | 2440 x 1925 | 2530 x 2015 | 2592 x 2170 | 2600 (2690) | 2675 | 2040 | 1850 | 1900 |
2500 x 2125 | 2591 x 2190 | 1985 | 2440 x 2050 | 2530 x 2140 | 2592 x 2295 | 2600 (2690) | 2800 | 2165 | 1975 | 2025 |
2500 x 2250 | 2591 x 2315 | 2110 | 2440 x 2175 | 2530 x 2265 | 2592 x 2420 | 2600 (2690) | 2925 | 2290 | 2100 | 2150 |
3000 x 2125 | 3091 x 2190 | 1985 | 2940 x 2050 | 3030 x 2140 | 3092 x 2295 | 3100 (3190) | 2800 | 2165 | 1975 | 2025 |
| *При използване на комплект алуминиеви рамки или помощен обков за монтаж (S-образен анкер, регулируем анкер на касата): необходими са 90 мм на страна (GIB = BRB + 180 мм). | ||||||||||
Монтаж
Как се монтират секционните гаражни врати?
Следващото видео илюстрира стъпка по стъпка монтажа на избрани аксесоари за врати. Видеоклиповете са предназначени само, като допълнение към инструкциите за монтаж, експлоатация и поддръжка. Те не заместват професионалния монтаж от квалифициран и обучен специалист.
МОНТАЖ НА АВТОМАТИЧНА СЕКЦИОННА ВРАТА
Кликнете върху видеото вляво, за да видите монтажа на секционна гаражна врата Novoferm. На примера е използвана секционна гаражна врата ISO 45, със задвижване Novomatic 563 S, с комплект вертикални тройни пружини и са показани предимстата ѝ.
Подробни анимации/видеа за предимствата, монтажа и програмирането на секционните гаражни врати Novoferm можете да намерите в YouTube канала на Novoferm:
https://www.youtube.com/NovofermVideos
ПРЕДИЗВИКАХМЕ ЛИ ИНТЕРЕСА ВИ?
Novoferm работи с широка мрежа от специализирани дистрибутори в цялата страна. Нашите упълномощени дистрибутори предлагат професионални съвети, продажби, взимане на размери, монтаж и демонтаж на гаражни врати на изгодни цени. Свържете се директно с нас и ние ще препратим вашето запитване към търговски партньор на Novoferm, който е най-близо до вас.
