СТЕННИ КЛАПИ
ПОЖАРОЗАЩИТНИ СТЕННИ КЛАПИ С ДЕБЕЛ ФАЛЦ ЗА РАЗЛИЧНИ ИЗИСКВАНИЯ

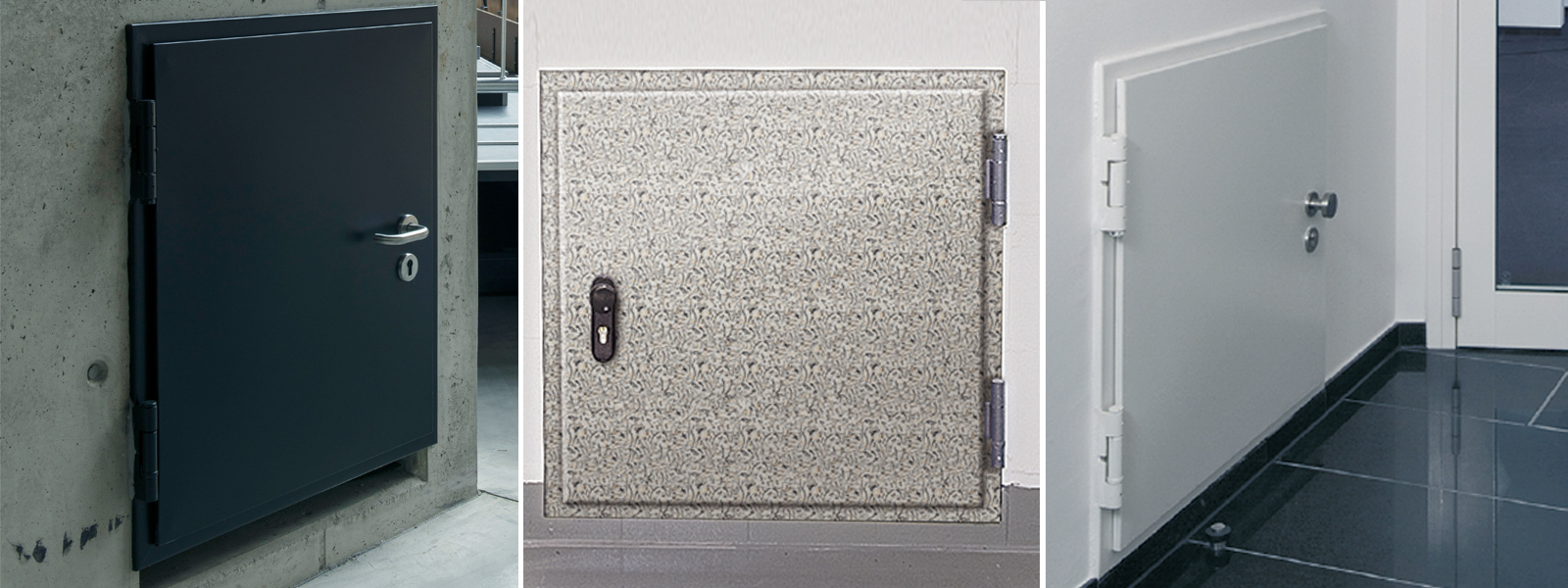

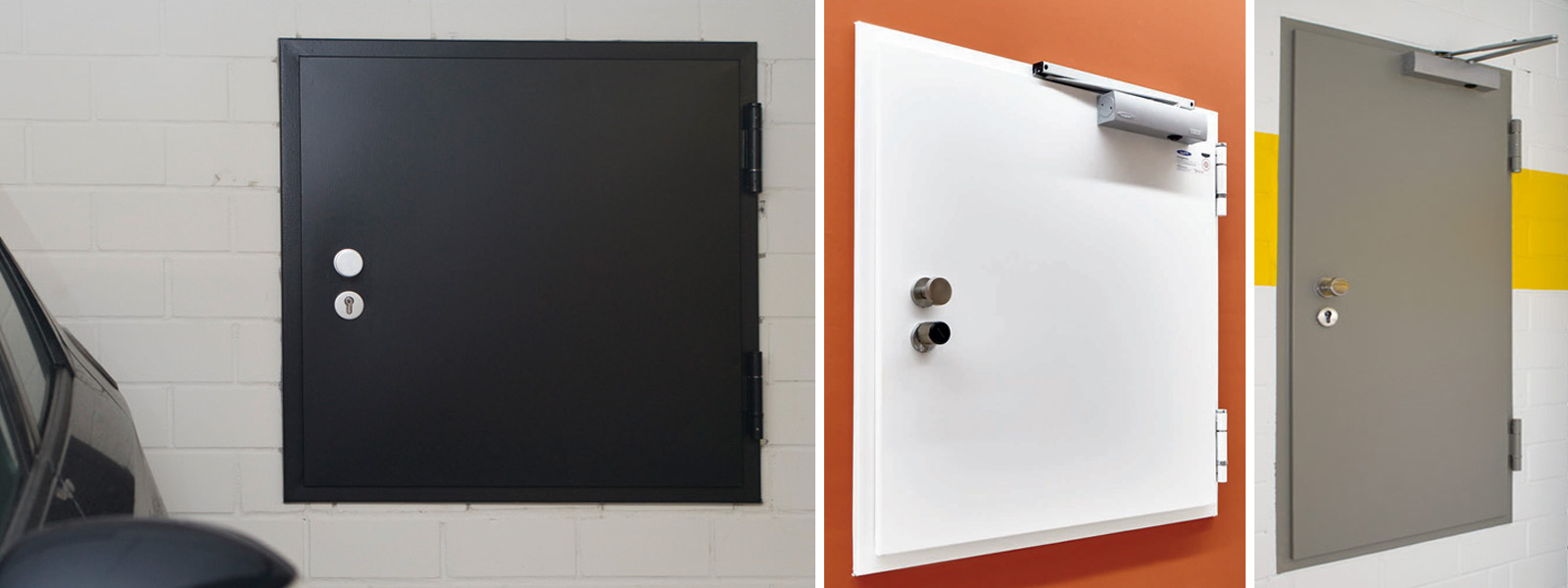

Стенните клапи NovoPorta Premio на Novoferm са с висококачествен дебел фалц и се предлагат в клас на пожароустойчивост EI2 30 и EI2 90, във варианти с клас за сигурност, многоцелеви и звукоизолиращи, в зависимост от варианта - за вътрешна и външна употреба.
Дебел фалц

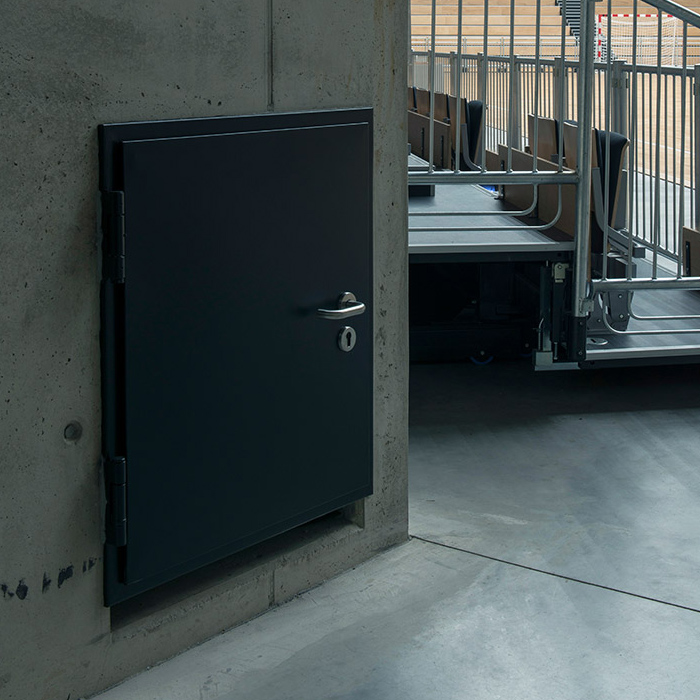

Еднокрилите стоманени пожароустойчиви клапи за вътрешна или външна употреба са идеални за всички изисквания в съвременното строителство, благодарение на своя устойчив външен вид с висококачествен дебел фалц и крило с дебелина 64 мм.
Висока функционалност

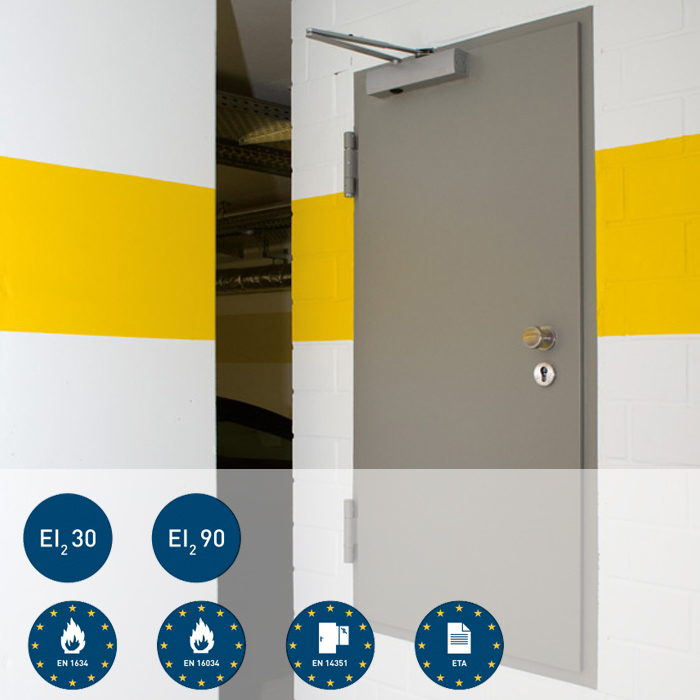

Стенните клапи NovoPorta Premio с висококачествен дебел фалц се предлагат като пожароустойчиви (до EI2 90), димозащитни, защитни (до RC 3), многоцелеви и звукоизолиращи клапи - за унифициран външен вид в цялата сграда.
Множество предимства при монтаж

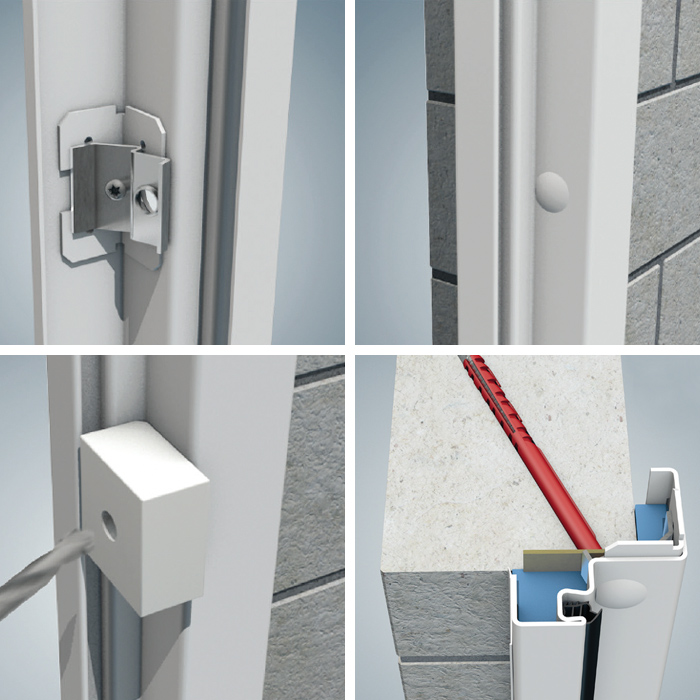

Гамата стенни клапи NovoPorta Premio ви предлага избор от много бързи, лесни и чисти методи за монтаж и възможности за запълване на касата (монтаж с винтове във фалца, запълване с пожарозащитна пяна, каса с фабрично монтирана пожарозащита и др.).
Стенни клапи - сравнение и характеристики
Сравнение на стенните клапи NovoPorta Premio
| Наименование на вратата | Дебел фалц | T30 (EI2 30) | T90 (EI2 90) | RS | Звукоизолация | RC2 | RC3 |
T30-1/EI2 30-1 Premio 1-крила клапа | • | • |
|
| • | • | • |
T90-1/EI2 90-1 Premio 1-крила клапа | • |
| • | • | • | • | • |
ДЕТАЙЛИ ЗА СТЕННИТЕ КЛАПИ NOVOPORTA PREMIO EI 30 / EI 90
ДЕТАЙЛИ ЗА СТЕННИТЕ КЛАПИ NOVOPORTA PREMIO EI2 30 / EI2 90
Обков:
Стандартно оборудвани с една 3-съставна панта със сачмен лагер и една 3-съставна пружинна панта. Стандартно пантите са грундирани в бяло, подобно на RAL 9016; допълнително се предлагат от неръждаема стомана. Регулируеми 3-D панти от стомана или неръждаема стомана се предлагат само в размер с височина> 1000 мм (LD> 916 мм). Тези размери са описани в съответните основни продуктови страници на EI2 30 и EI2 90. По един осигурителен щифт за всяко крило на клапата. Брава с редуктор с комплект черни заоблени дръжки. Патрон за поставяне на място (дължина 85 мм, 35/50 мм). Включен в обхвата на доставката полупатрон за външни клапи. Клапи с вътрешно укрепване за горен автомат от страната на пантата като стандарт.
Каси:

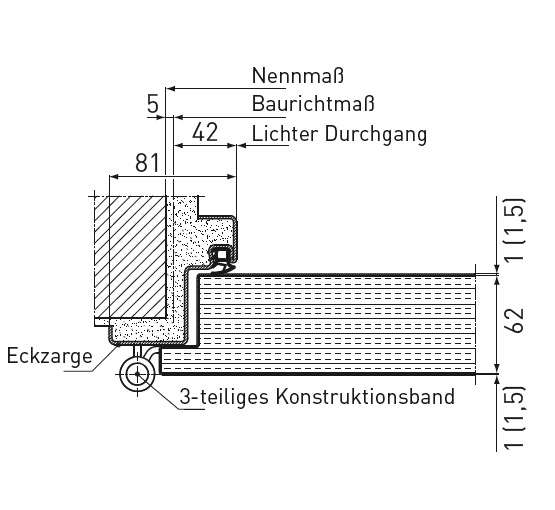

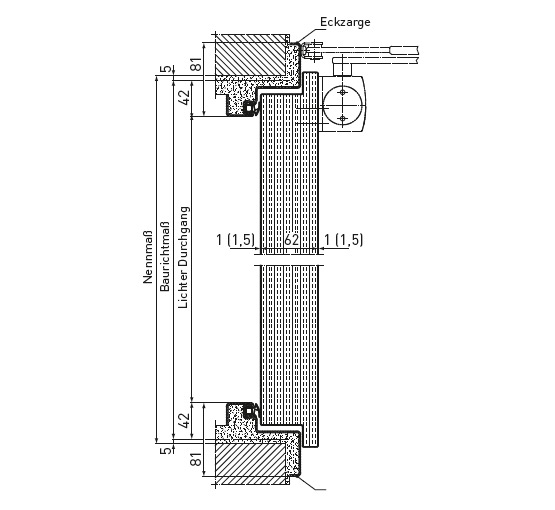

Стандартна ъглова каса с четиристранен уплътнителен профил ( EI2 30 = EPDM / EI2 90 = CR), дебелина - 2,0 mm, обхват на касата - 50 mm, като опция се предлага: обхватна каса, 2140B двустранен обхватен рамков профил, насрещна и блокова каса за свързване със стената (EI2 30: също така блокова каса за монтаж пред стената).
Прагове:
Стандартно B1 с четиристранна обхватна каса. Версии без прагове или с долен ограничител можете да намерите в разрешените гами размери на съответните продуктови страници за EI2 30 и EI2 90.
Повърхностни покрития:
Крилото и касата на пожарозащитната клапа са поцинковани и грундирани (прахово боядисани), в цвят подобен на RAL 9016. Крилото и касата на клапата се предлагат допълнително с прахово покритие в RAL по ваш избор.
СТЕННИ КЛАПИ NovoPorta Premio EI2 30 / EI2 90
ДОПЪЛНИТЕЛНО С:
- Пожароустойчиво остъкление (необходим е автомат за самозатваряне на вратата)
- Димоустойчивост, съгласно DIN 18095 / EN 1634-3 (необходим е автомат за самозатваряне на клапите > W x H 984 x 984 мм) (светъл отвор (LD) 900 х 900 мм)
- Звукоизолация - изпитана съгласно EN ISO 140-3, оценена съгласно EN ISO 717-1 (лабораторни стойности за цяло крило:
- EI2 30 клапа 43 dB RwP
- EI2 90 клапа 44 dB RwP
- Взломоустойчивост клас RC 2 – изпитани двустранно по EN 1627 – цяло крило
- Взломоустойчивост клас RC 3 – изпитани двустранно по EN 1627 – цяло крило
Акценти
- Еднокрили стоманени стенни клапи за вътрешна или външна употреба
- Огнеустойчиви или пожароустойчиви, изпитани в съответствие с EN 1634-1 и одобрени в съответствие с DIN 4102 или Европейската техническа оценка ETA-17/0443
- Клапа с четеристранен фалц с дебелина 64 мм, дебелина на ламарината - 1,0 мм (налична и с дебелина от 1,5 мм, като опция)
- Клапата и касата са поцинковани и грундирани (прахово боядисани), в цвят подобен на RAL 9016
Технически данни и детайли
ТЕХНИЧЕСКИ ДАННИ ЗА СТЕННИТЕ КЛАПИ NOVOPORTA PREMIO
СТЕННИ КЛАПИ NOVOPORTA PREMIO EI2 30 И EI2 90
| Клас на устойчивост / тип | NovoPorta Premio | NovoPorta Premio |
| Наименование | EI2 30-1 | EI2 90-1 |
| Одобрени размери |
|
|
| Строителни размери (BRM) Ширина min.- max. (светъл проход (LD)) | 500 - 924 | 500 - 924 |
| Височина min. - max. | 715 - 924 | 715 - 924 |
| Крило на клапата и 4 - странна обхватна каса (праг B1) | • | • |
| За други 4-странни версии (като опция се предлагат и без прагове) вижте съответните продуктови страници EI2 30 и EI2 90, до BMR (LD) max. | 1.375 x 2.500 | 1.375 x 2.500 |
|
| |
| Крило на клапата |
|
|
| Дебелина на крилото прибл. | 64 | 64 |
| Дебелина на ламарината прибл. | 1,0 (опция за 1,5) | 1,0 (опция за 1,5) |
| Отваряемост | ляво или дясно | ляво или дясно |
|
| |
| Стена |
|
|
| Зидария | > 115 | > 175 |
| Бетон | ≥ 100 | ≥ 140 |
| Блокове от пяна / Газобетон | ≥ 150 | ≥ 175 |
| Усилени стенни плоскости от газобетон | ≥ 150 | ≥ 175 |
| Стени от F30-A/EI30 (клапа EI90 от F90-A/EI90), изработени от пожарозащитни панели от гипсокартон със стоманени шпилки (в съответствие с DIN 4102, част 4, таблица 10.2 или EN 13501-2) | ≥ 100 | ≥ 100 |
| Стени от F30-B/EI30, изработени от гипсокартонени пожарозащитни плоскости с дървени шпилки (в съответствие с DIN 4102, част 4, таблица 10.3 или EN 13501-2) | ≥ 130 | - |
| Налични са и други одобрени монтажни стени мин. F30-A/EI30 (клапа EI90 от F90-A/EI90) или F30-B/EI30 (не важи за клапа EI90) | • | • |
| За клапа EI30: Облицовани стоманени подпори/стоманени греди мин. F60-A/R60 или облицовани дървени подпори/дървени греди мин. F60-B/R60 За клапа EI90: облечени стоманени подпори/стоманени греди мин. F90-A или с класификация мин. R90 | • | • |
|
| |
| Версии |
|
|
| Пожароустойчивост - изпитана съгласно EN 1634-1 | • | • |
| Пожароустойчиво остъкление 1) | • | • |
| Димоустойчивост съгласно EN 1634-3 | • | • |
| Звукоизолация (с четиристранна каса B 1, без стъкло, лабораторна стойност съгласно EN ISO 717-1) | прибл. 43 dB RwP | прибл.. 44 dB RwP |
| Устойчивост на взлом в съответствие с EN 1627 (цял лист; изпитан от двете страни) | RC 2 | RC 2 |
|
| |
| F30 - остъкление |
|
|
| Стандартно правоъгълно остъкление с видимо закрепени стъклодържачи, стандартно поцинковани и грундирани с прахово покритие (RAL 9016), по избор с допълнителни капаци (без видимо закрепване) от стомана или неръждаема стомана. EI2 30 Минимални ширини на фриза от 3 страни ≥ 150 мм, от страната на патрона ≥ 180 мм. EI2 90 Минимални ширини на фриза от горе и от страната на пантите ≥ 200 мм, от страната на патрона ≥ 220 мм , височина на цокъла ≥ 300 мм. | • | • |
| Кръгло стандартно остъкление. Стъклодържачи с EI2 30 / EI2 90 дизайн и минимална ширина на фриза/височина на цокъла, както при стандартното правоъгълно остъкление. | • | • |
| Специално остъкление се предлага като опция . Стъклодържачи с EI2 30 / EI2 90 дизайн и минимална ширина на фриза/височина на цокъла, както при стандартното правоъгълно остъкление. | • | • |
|
| |
| Сертифициране (одобрение) като вътрешна клапа в съответствие с ETA 17/0443 | EI2 30 / CE | EI2 90 / CE |
| Сертифициране (одобрение) като външна клапа в съответствие с EN 16034 и EN 14351-1 | EI2 30 / CE | EI2 90 / CE |
| • възможно - не е възможно |
|
|
| ¹) Стандартно стъкло само за употреба на закрито (предпазвайте стъклото от ултравиолетова светлина и пряко излагане на халогенна светлина). Стъклото може да се използва само за температурен диапазон от -20 до +45˚C. Скиците се отнасят само за врати с размери 1 000 x 2 000 мм / Цялата информация за размерите на стъклата се отнася за светлия отвор за единица остъкление. Версии на стъклата и максимални размери на стъклата за външна употреба са налични при поискване. | ||
| Всички размери са в mm. BRM = Строителни размери RAM = Външен размер на касата LD = Размер светъл проход |
|
|
