СТОМАНЕНИ КАСИ

УДОБНИ. ЗДРАВИ. ИНДИВИДУАЛНИ.

Здрави каси, подходящи за различни цели.
Да можеш да разчиташ на качество в дългосрочен план е не само успокояващо, но и спестява много пари в дългосрочен план!

Както и при други ключови аспекти на строителните услуги (отопление, водопровод, електричество), качеството е мерило за всичко, когато става въпрос за касите на вратите.

Добрата стоманена каса е стабилна по отношение на размерите, държи здраво крилото на вратата и може да остане на мястото си дори при смяна на крилото на вратата. В Novoferm „добра каса“ означава: тя пасва веднъж завинаги, здрава и стабилна е и наистина може да понесе всяко ежедневно натоварване!

Защo да изберем стоманени каси от NOVOFERM?

ГЪВКАВОСТ И ИЗКЛЮЧИТЕЛНА УСТОЙЧИВОСТ

Novoferm може да ви осигури каси, подходящи за всички видове монтаж и каси за зидария и нестандартни проекти. Те са здрави, не се деформират и са защитени от корозия, изработени са от тънка горещо поцинкована ламарина, съгласно EN 10142, с дебелина 1,5 или 2,0 мм, покрити с висококачествен грунд, за да се получи идеална повърхност за нанасяне на повърхностно покритие.

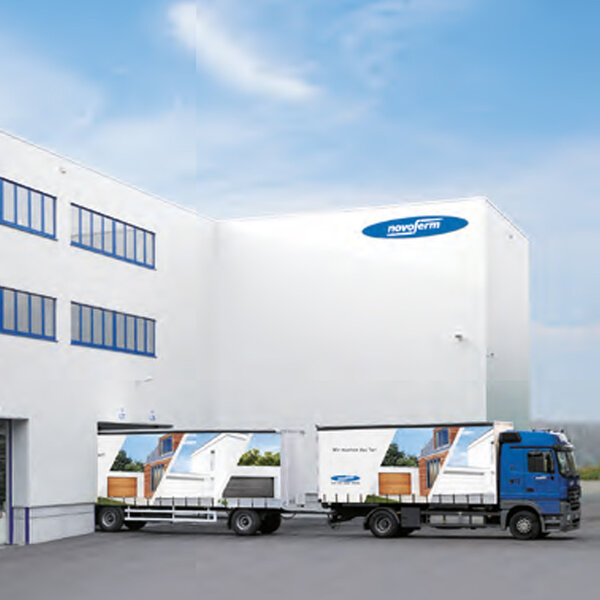

ВРАТИ И КАСИ ДИРЕКТНО ОТ ПРОИЗВОДИТЕЛЯ

Предлагаме повече от 1000 продукта, които се произвеждат от четири производствени предприятия в Германия.

ТОЧНОСТ НА РАЗМЕРИТЕ

Касите на Novoferm се отличават с прецизност на профилите и гарантират точност на размерите чрез спазване на най-стриктен толеранс (по EN стандарти / вътрешни стандарти на Novoferm).

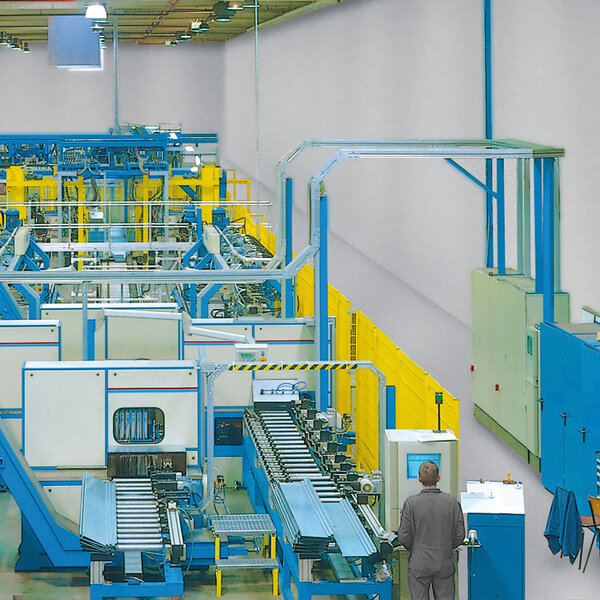

ВИСОКОТЕХНОЛОГИЧНО ПРОИЗВОДСТВО НА КАСИТЕ

1. Баркодове за безпогрешна точност на данните
2. Продуктово маркиране с лазерен печат
3. Напълно автоматизирано щанцоване
4. Изключителна прецизност на сглобката

КАСИ ПО ВАШ ИЗБОР

Novoferm предлага не само широка гама от каси, но и точния продукт за всички необходими типове стени. Освен това нашите високи стандарти за качество гарантират бърз монтаж, висока стабилност и дълготрайност. Здравите каси на Novoferm ще издържат няколко поколения врати.

ЗА УСТОЙЧИВО БЪДЕЩЕ

Нашите продукти отговарят на изискванията за екологична продуктова декларация (EPD) в съответствие с ISO 14025 и EN 15804 от програмата за екологични продуктови декларации на Institut Bauen und Umwelt e.V. (IBU), базирана на стандарта EN 15804.

EPD в съответствие с ISO 14025 и EN 15804 Оценка на жизнения цикъл в съответствие с DIN ISO 14040/ 14044I / Правила за продуктова категория (PCR) врати

НЕРЪЖДАЕМА СТОМАНА

Касите от неръждаема стомана допълват гамата на Novoferm. Тези каси се предлагат със специални напречни сечения и имат дебелина на ламарината между 1,5 мм и 2 мм в зависимост от модела. Попитайте Вашия специализиран търговец на Novoferm за всички характеристики на оборудването и възможните приложения.

ИНДИВИДУАЛНОСТ

Касата и крилата са като визитна картичка и трябва да подхождат на съответната къща, стая и потребител. Novoferm предлага всички цветове RAL по ваш избор, метални цветове и други за специална защита. Възможност за прахово покритие против графити.
Боядисаните каси имат следните предимства:
- най-висококачествено прахово покритие с GSB одобрение
- отлична устойчивост на атмосферни влияния
- изключително траен гланц и цвят
- изключителна устойчивост на корозия
- висока повърхностна твърдост
- отлична устойчивост на износване
- температура на топене: 195° C

Преглед на видовете каси

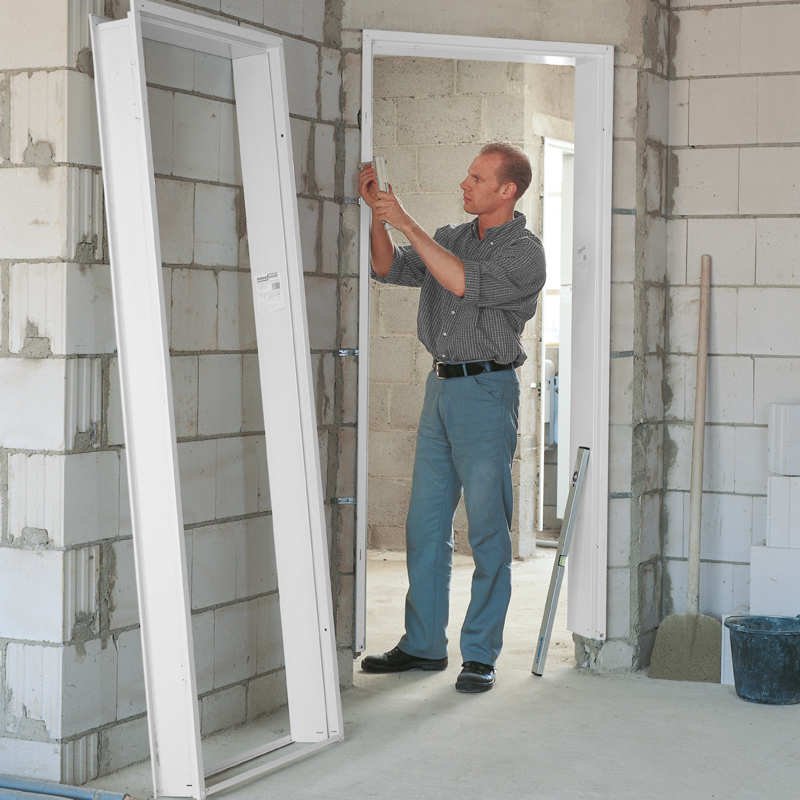

Касите за зидария са изключително здрави и издръжливи, с традиционна, солидна конструкция. Съвременните стоманени каси за зидария, произведени от Novoferm, са устойчиви и пасват идеално на всички врати.

Касите за преградни конструкции могат да се използват бързо и лесно в сухото строителство или в леки преградни стени. Това улеснява изпълнението на изискванията за нови жилищни или работни пространства.

Разглобени каси за всички видове стени - много каси Novoferm се предлагат и в разглобен вид при поискване. Вариантите на касите, които са на склад, могат да бъдат доставени директно на получателя чрез куриерска услуга в кратък срок.

Акценти на разглобените каси

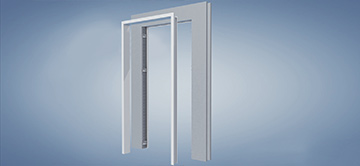

Това видео за касите показва предимствата на „разглобените каси“ по отношение на транспорта, обработката и монтажа.

Други видеа можете да намерите в YouTube канала на Novoferm:

https://www.youtube.com/NovofermVideos

АКЦЕНТИ И ХАРАКТЕРИСТИКИ

Съвършените каси на Novoferm

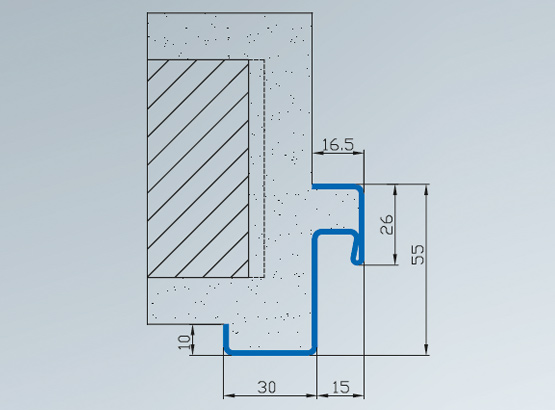

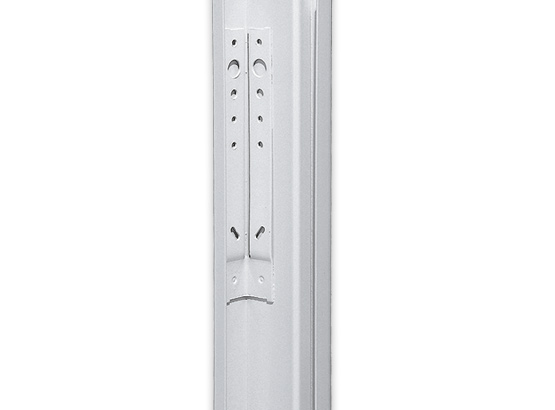

Каси за зидария: детайли

Здрава и устойчива конструкция – изключително здрави и издръжливи, с традиционна, солидна конструкция. Съвременните стоманени каси за зидария, произведени от Novoferm, са устойчиви и пасват идеално на всички врати. Касите от Novoferm (съгласно DIN 18111) се предлагат в многообразие от модели и са оборудвани със специални системи за поставяне на различни видове панти.

ЪГЛОВА КАСА (EZS) ПРОФИЛ 21

за врати с фалц
с 30 mm удължение в пода
джобове на панти заварени по местата си, фугирани, V 8610, опция за ляво/дясно

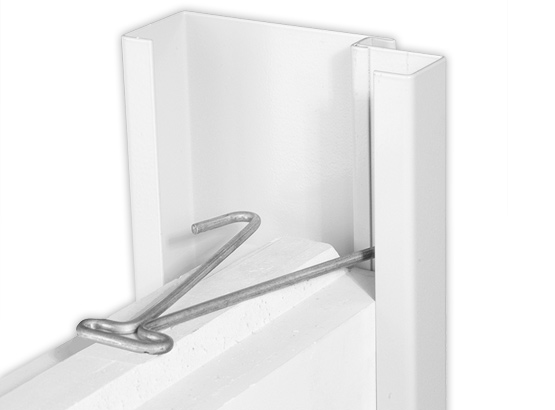

6 бр. ъглови анкера, заварени по местата си
лесен монтаж

ЪГЛОВА КАСА (EZS) ПРОФИЛ 21

При доставка

При монтаж

ОБХВАТНА КАСА (UZS) ПРОФИЛ 23

за врати с фалц
с 30 mm удължение на касата за вграждане в пода
джобове на панти заварени по местата си, фугирани, V 8610, опция за ляво/дясно
6 бр. ъглови анкера, заварени по местата си
лесен монтаж

ОБХВАТНА КАСА (UZS) ПРОФИЛ 23

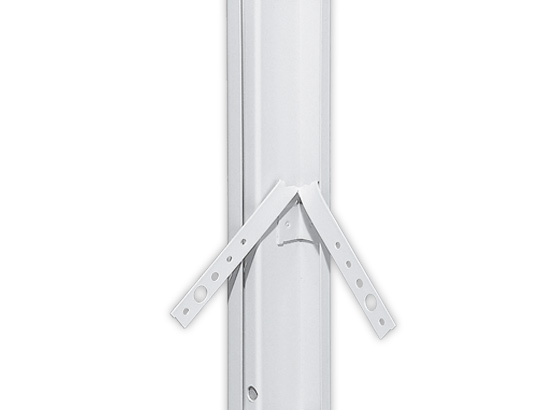

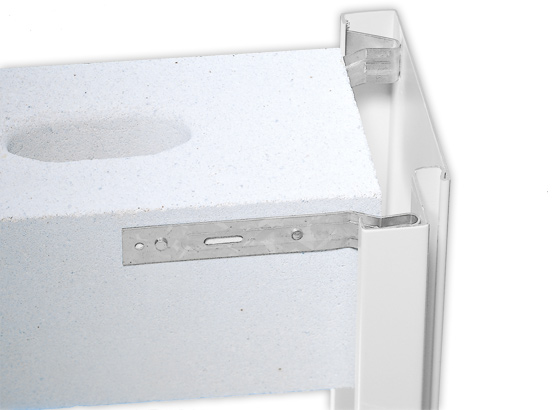

Монтажни планки

включени са 8 бр., в насипно състояние
и с допълнителни свързващи анкери
бърз, стабилен монтаж
напреднала технология
индивидуално позициониране (съгласно DIN)

КАСА ЗА ГИПСОКАРТОН (ZG) ПРОФИЛ 23/ 0045

за врати с фалц
30 мм удължение на касата за вграждане в пода
джобове за панти, заварени по местата си, фугирани, V 8610, опция за ляво/дясно
най-високи нива на антикорозионна защита срещу гипсови мазилки

КАСА ЗА ГИПСОКАРТОН (ZG) ПРОФИЛ 23/ 0045

Анкери за гипсокартон

включени 6 бр., в насипно състояние
стенен монтаж
лесен, стабилен монтаж
оптимално решение

2-СЪСТАВНА КАСА (ZNG) ЗА МОДЕРНИЗИРАНЕ, ПРОФИЛ 2140/ 1645

за врати с фалц
без необходимост от удължение на касата за вграждане в пода
джобове за панти, заварени по местата си, фугирани, V 8618, опция за ляво/дясно
чист, бърз монтаж
за модернизация

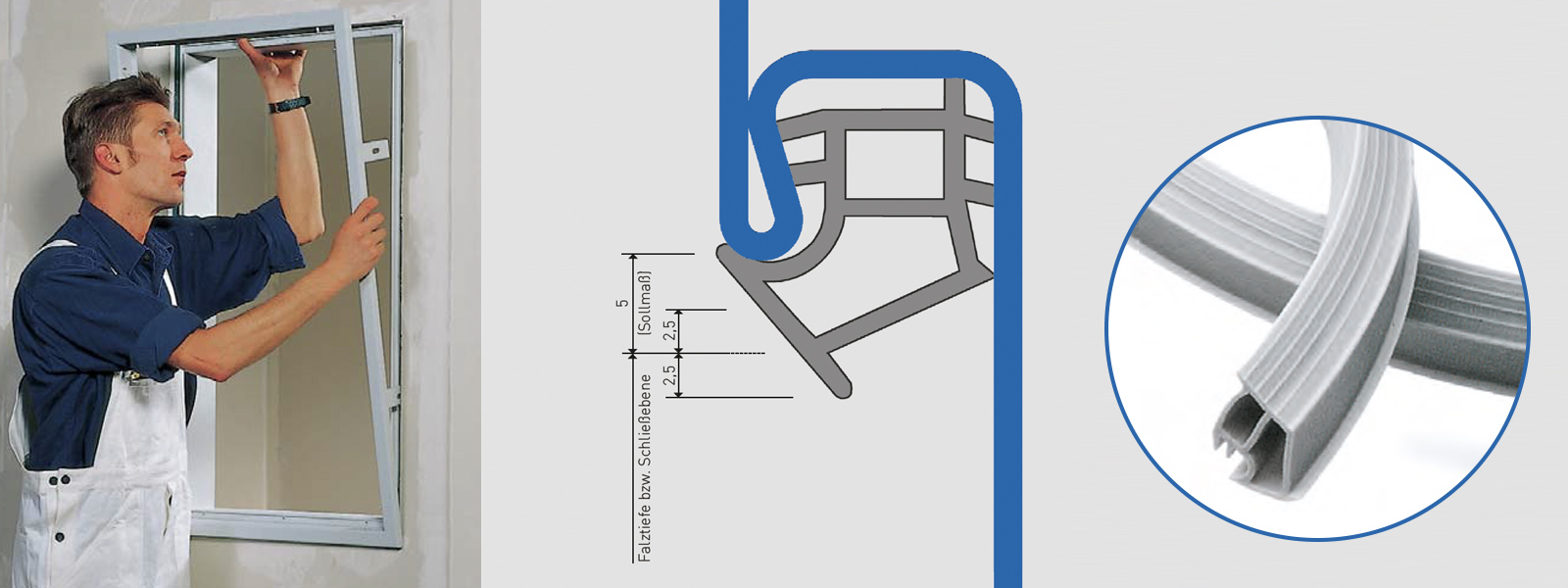

винтът е скрит в жлеба на уплътнението
лесно се демонтира и използва отново

2-СЪСТАВНА КАСА (ZNG) ЗА МОДЕРНИЗИРАНЕ, ПРОФИЛ 2140/ 1645

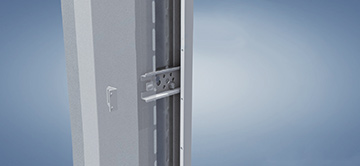

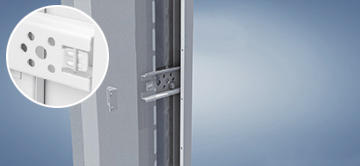

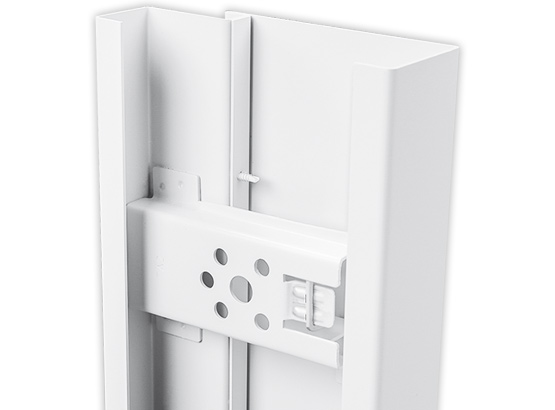

Закрепващи планки

заварена трапецовидна закрепваща планка върху предния капак
за всички видове стени
висока стабилност на трапецовидниа планка
лесен монтаж с вградената планка
специално проектирана система за закрепване, за да се осигури изключителна устойчивост срещу деформация

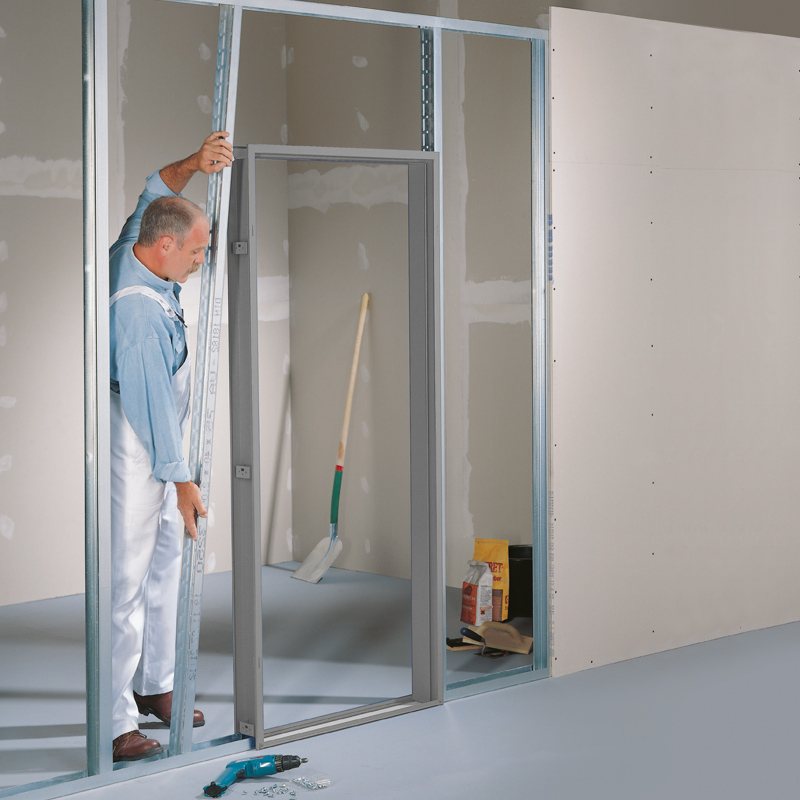

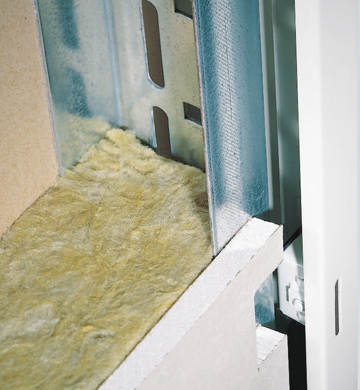

КАСИ ЗА ПРЕГРАДНИ КОНСТРУКЦИИ: ДЕТАЙЛИ

Каси за преградни конструкции: детайли

Животът се променя, както и изискванията за жилищни или работни пространства, така че се налага да бъдат проектирани и подобрени нови помещения. Това не е проблем, ако използвате нашите каси за преградни конструкции, които се монтират лесно и бързо.

Касите, произведени от Novoferm, по традиция са здрави, иновативни и изключително сигурни.

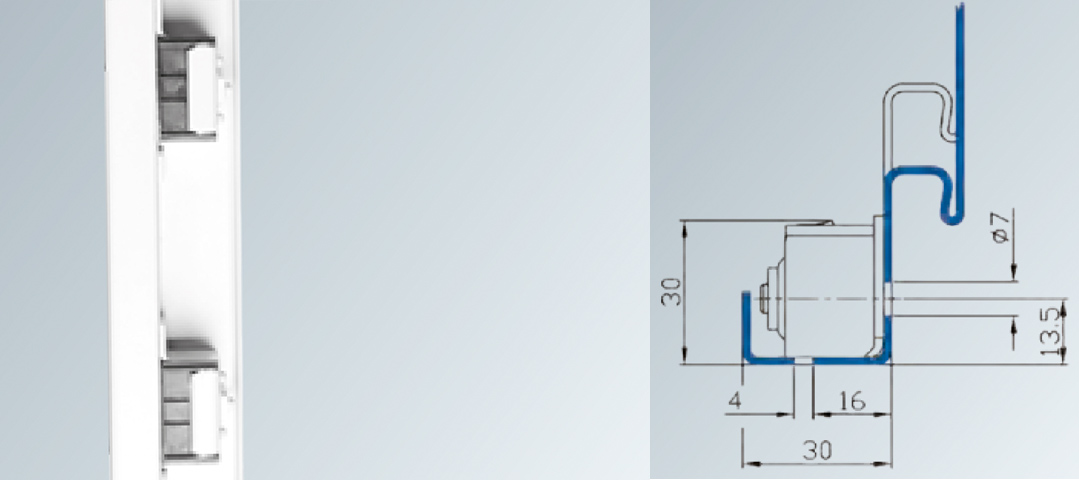

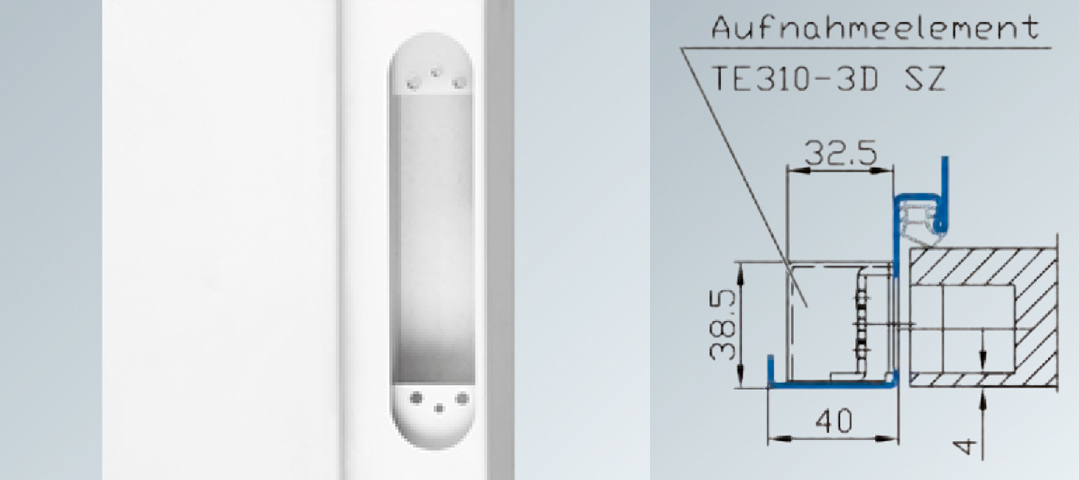

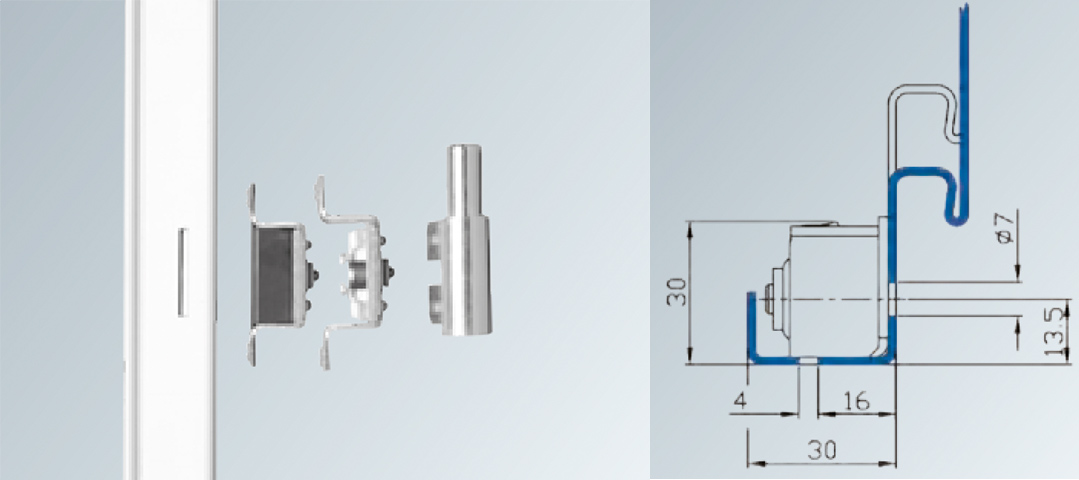

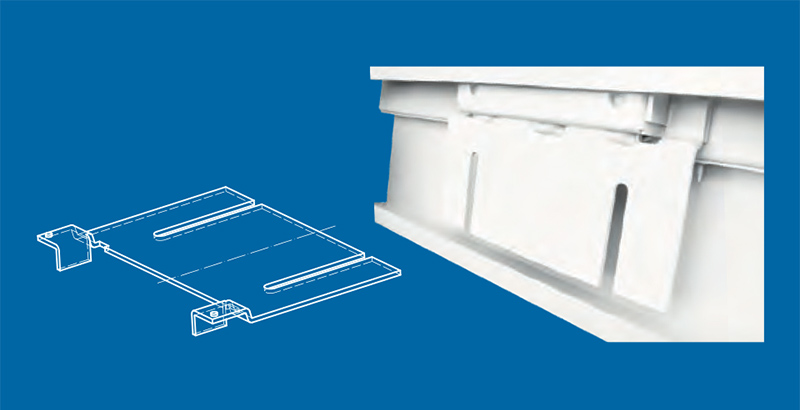

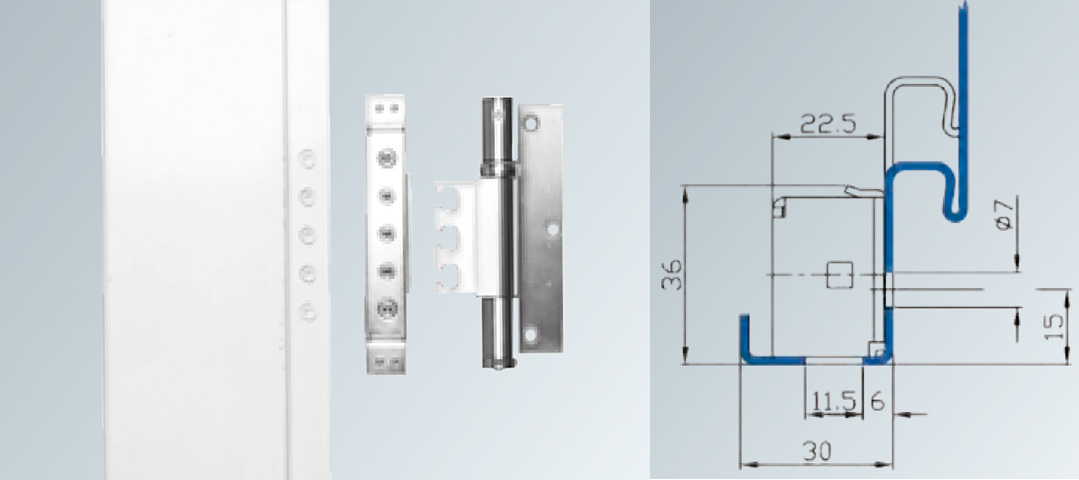

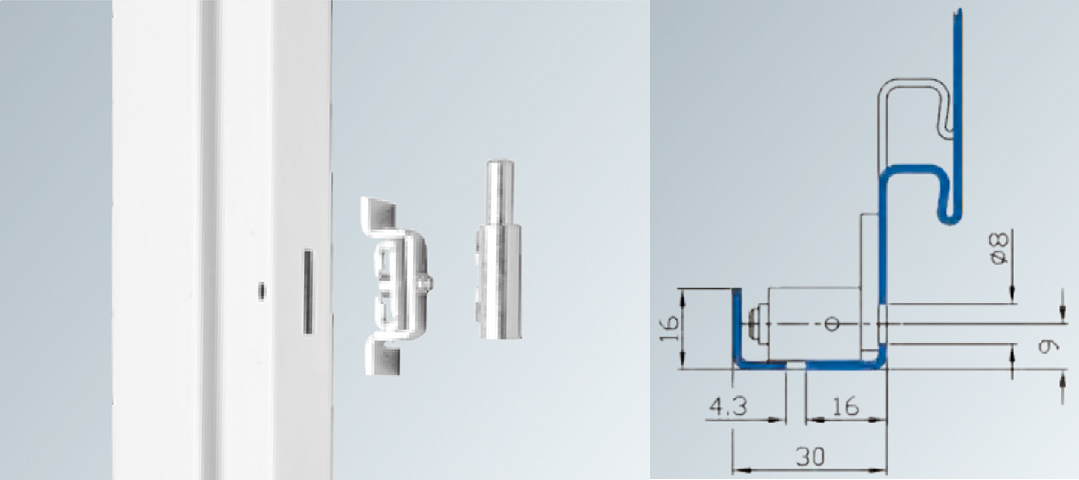

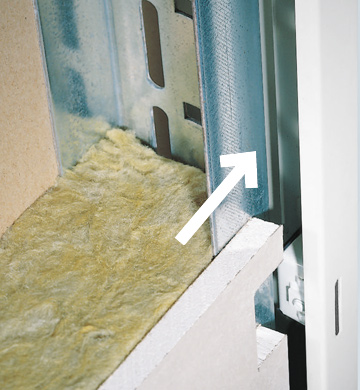

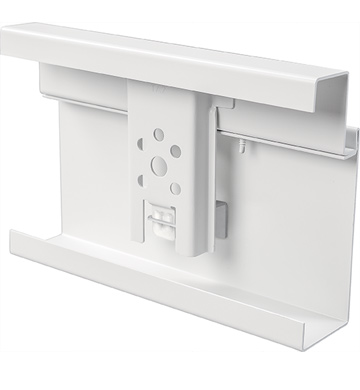

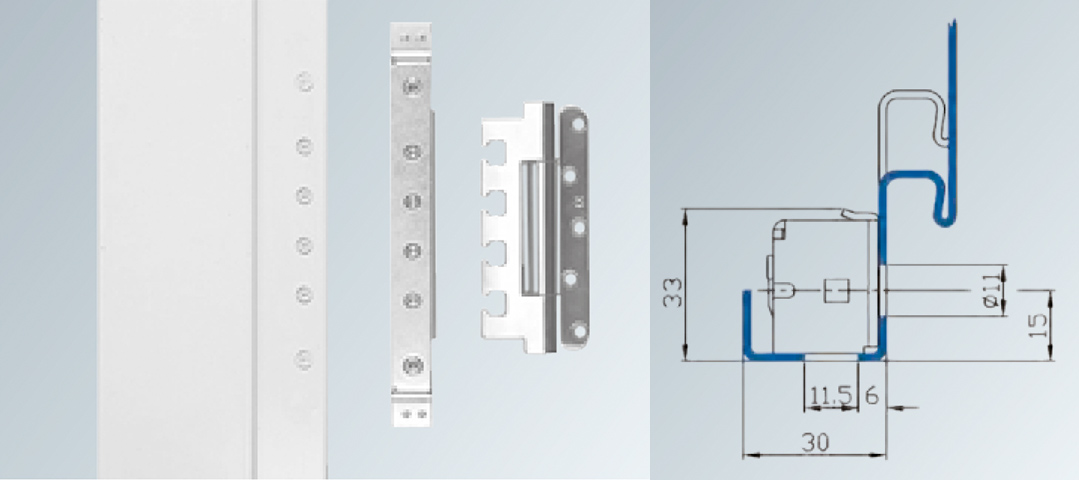

УКРЕПВАЩА ПАНТИТЕ МОНТАЖНА ПЛАНКА ЗА КРИЛАТА НА ТЕЖКИТЕ ВРАТИ

В съвременното строителство се използват все повече врати с тежки крила. В същото време и по-специално вътрешните преградни стени продължават да бъдат възможно най-тънки. Преградните стени с дебелина 100 мм или 125 мм са изключително често разпространени. Особено важно е да се гарантира, че натоварването от крилото е насочено към стенната конструкция, за да се осигури устойчива надеждна работа на компонентите на вратата. Това е именно онова, което системата VX обезпечава - нова планка за монтиране и укрепване на основите на пантите, която е монтирана още в завода. Тази допълнителна, специално конструирана укрепваща планка е заварена върху основата на пантата , след което се свързва здраво директно към UA профила в преградната стена.

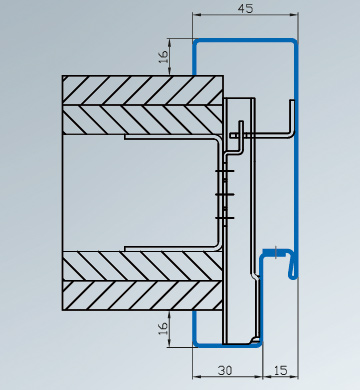

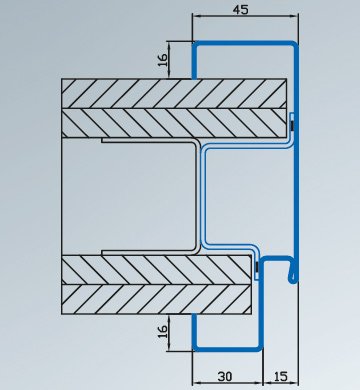

КАСА ЗА ПРЕГРАДНИ КОНСТРУКЦИИ (ZGK)
ПРОФИЛ 23/ 1645

КАСА ЗА ПРЕГРАДНИ КОНСТРУКЦИИ (ZGK) ПРОФИЛ 23/ 1645

за врати с фалц
стандартен модел с 16 мм подгъв
без необходимост от удължение на касата за вграждане в пода
основа за панти V 8618 с опция за ляво/дясно
специално подбрани части за каса V 8100/18 (не са включени в доставката)
без изрези в панелите от гипсокартон

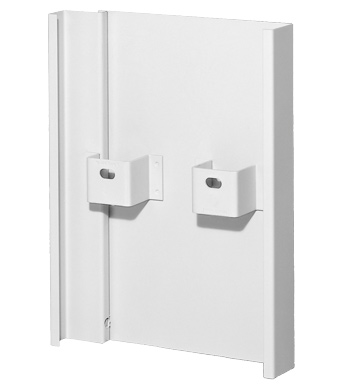

планки заварени по местата си, опция за единични или двойни планки

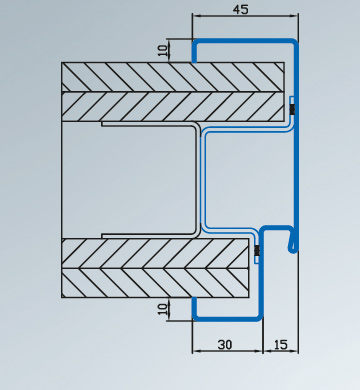

КАСА ЗА ПРЕГРАДНИ КОНСТРУКЦИИ (ZGK)
ПРОФИЛ 23/ 0045

КАСА ЗА ПРЕГРАДНИ КОНСТРУКЦИИ (ZGK) ПРОФИЛ 23/ 0045

за врати с фалц
стандартно 10 мм подгъв, еднаква визия с касите за зидария
без необходимост от удължение на касата за вграждане в пода
основа за панти V 8610 с опция за ляво/дясно
трябва да се изрежат джобовете за пантите и кутиите предпазващи стените
планки заварени по местата си, опция за единични или двойни планки

2-СЪСТАВНА ОБХВАТНА КАСА
ПРОФИЛ 2140/ 1645

2-СЪСТАВНА ОБХВАТНА КАСА, ПРОФИЛ 2140/ 1645

за врати с фалц
без необходимост от удължение на касата за вграждане в пода
основа за панти V 8618 с опция за ляво/дясно
чист, лесен монтаж
за проекти с цел модернизация
винтът е скрит в жлеба на уплътнението
лесно се демонтира и използва отново
изключително стабилна

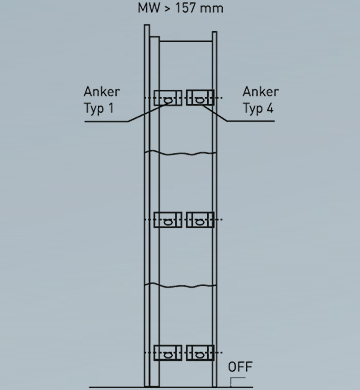

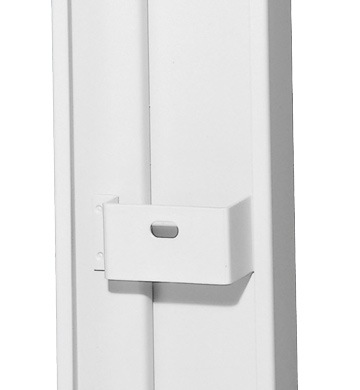

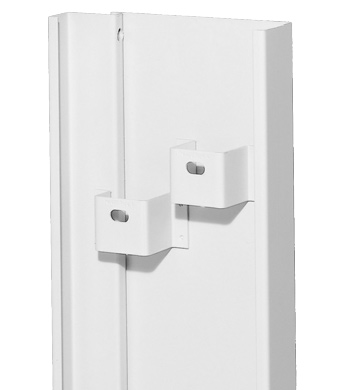

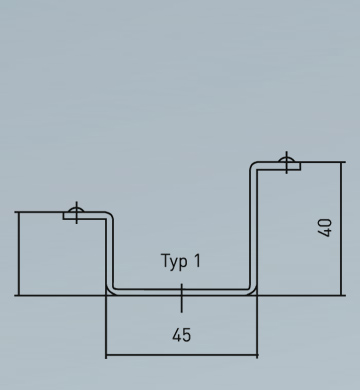

АНКЕРИ ЗА ПРЕГРАДНИ СТЕНИ

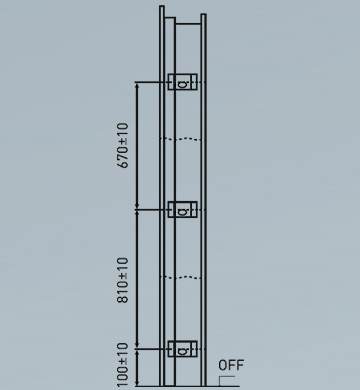

Анкерни планки

стандартни размери, на един ред
по-големи отвори, на два реда - изместени или подравнени

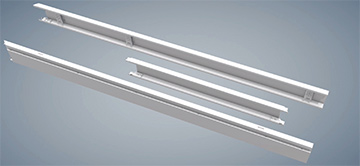

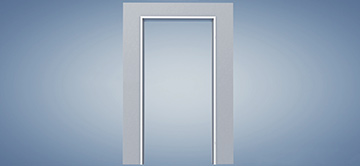

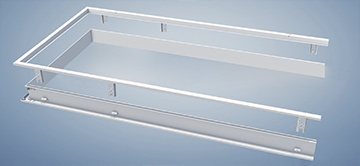

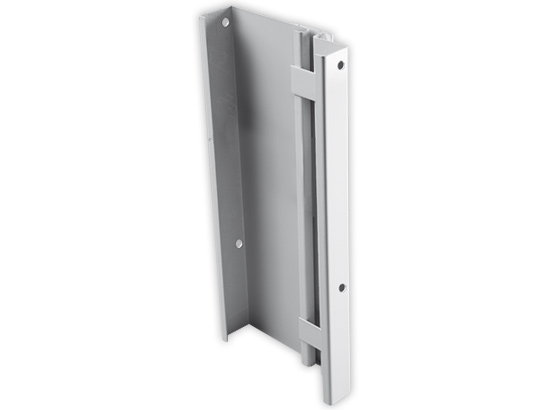

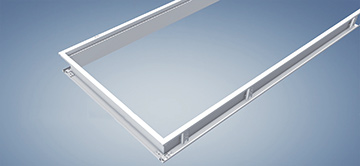

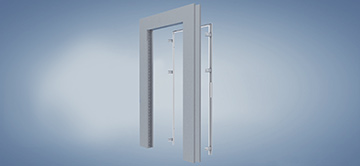

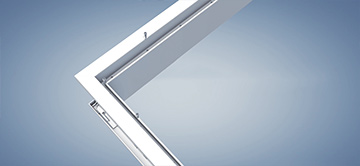

Разглобени каси: детайли

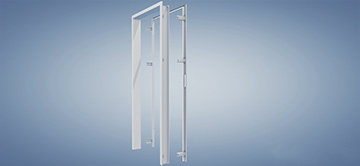

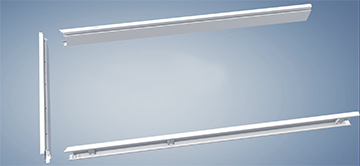

РАЗГЛОБЕНИ КАСИ ЗА ВСИЧКИ ВИДОВЕ СТЕНИ

Еднофалцови, двуфалцови, с декоративен фалц или с арка - много от моделите на касите на Novoferm могат да бъдат предоставени разглобени по предварителна заявка за бърза доставка и безопасен превоз. Новият специален анкер прави монтирането и на двусъстваните видове каси бързо и сигурно.

разглобени на три отделни части, които са лесни за пренасяне
доставят се като пълен комплект
оптимално защитени срещу транспортни повреди
лесни за складиране
удобни за транспортиране с кола
бърза и евтина доставка
лесни за сглобяване на място

ИДЕАЛНИ ЗА МОДЕРНИЗАЦИЯ

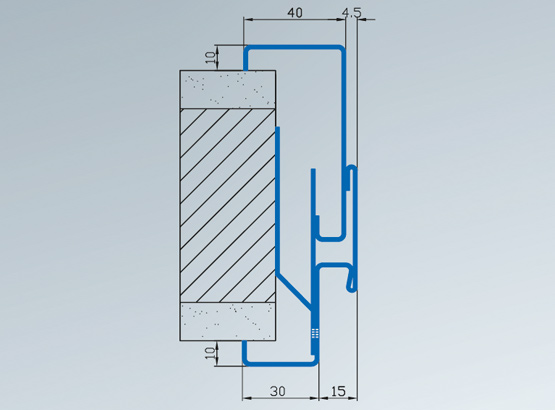

ПРОФИЛ 2140

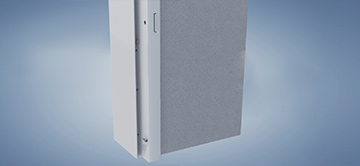

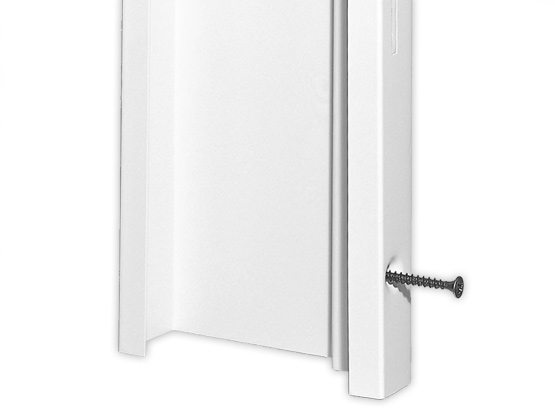

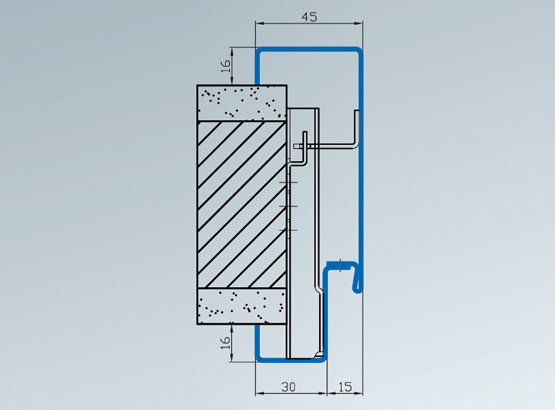

ПРОФИЛ 2140: 2-СЪСТАВНА КАСА – ЗАКРЕПВАНЕ ЧРЕЗ ВИНТ В ЖЛЕБА НА УПЛЪТНЕНИЕТО ЗА ВСИЧКИ ВИДОВЕ СТЕНИ

за врати със или без фалц
добър избор за завършени пространства
лесни за монтаж благодарение на специални анкери, включително анкери за насрещната каса
винтът е скрит в жлеба на уплътнението
каса за многократна употреба

ПРОФИЛ 2150

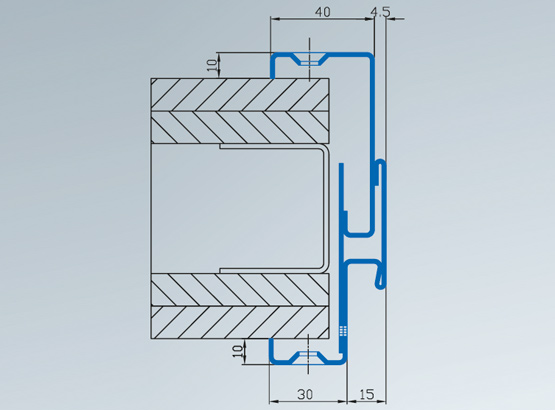

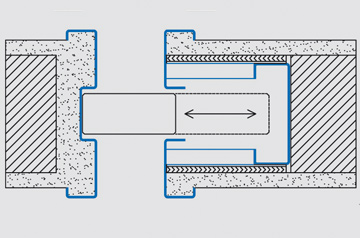

ПРОФИЛ 2150: 2-СЪСТАВНА КАСА – С ТОЛЕРАНС В РАЗМЕРА НА ОТВОРА ЗА ВГРАЖДАНЕ В ЗИДАРИЯ

променлив размер на обхвата на касата -8 / +10 мм

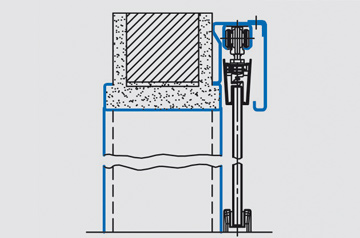

възможни са всички геометрични форми на профила (напр. каси за плъзгащи се врати за монтаж пред стената)
видимо свързване
ъглови анкери от страната на отвора

ПРОФИЛ 2150

ПРОФИЛ 2150: 2-СЪСТАВНА КАСА – С ТОЛЕРАНС В РАЗМЕРА НА ОТВОРА ЗА ПРЕГРАДНИ СТЕНИ

променливи размери на обхвата на касата -8 / +10 мм
възможни са всички геометрични форми на профила (напр. каси за плъзгащи се врати за монтаж пред стената)
видимо свързване
винтово закрепване в щурца

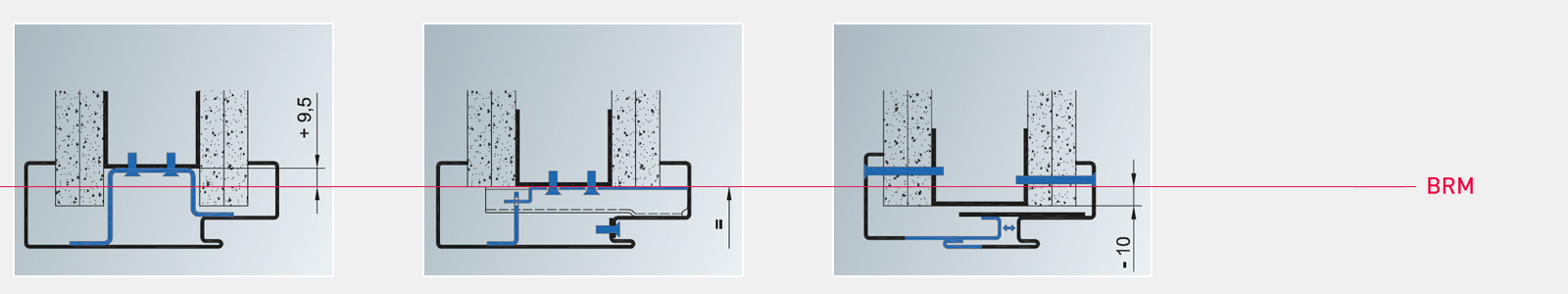

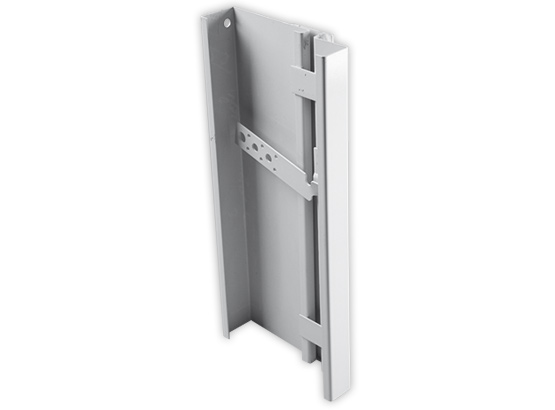

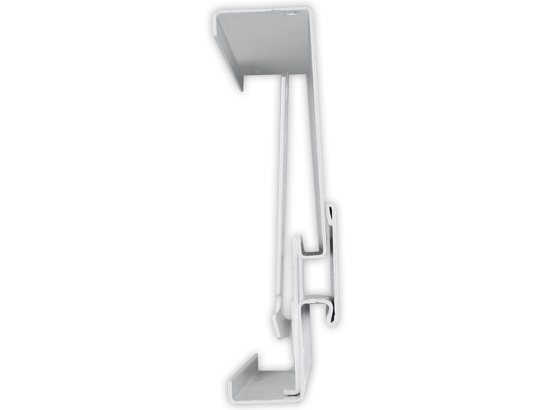

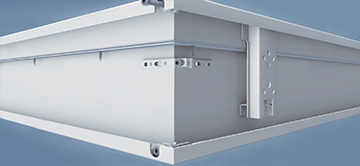

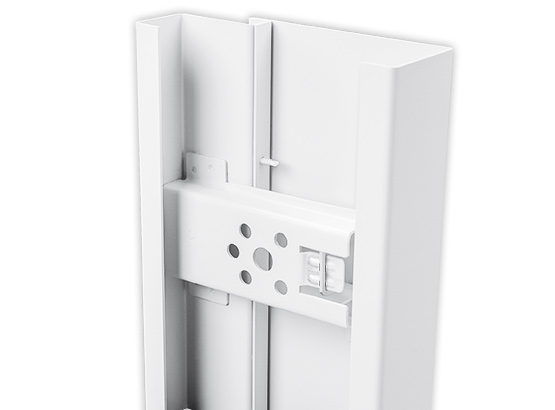

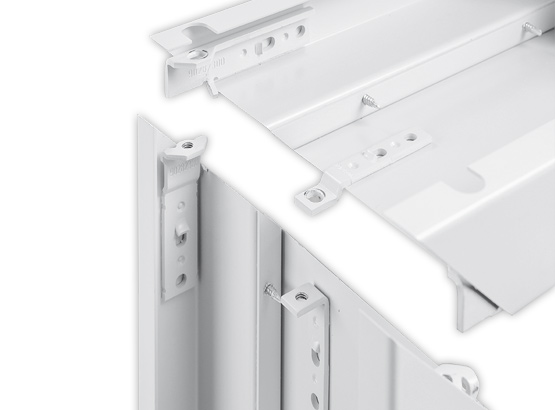

ДИЗАЙН НА РАЗГЛОБЕНИТЕ КАСИ И ТРАПЕЦОВИДНАТА АНКЕРНА СИСТЕМА

прецизно поставени фабрични ъглови сглобки на касата
здрави специални анкери в предния капак на касата
насрещният капак е лесен за поставяне благодарение на специалния дизайн на анкерната система
специална насрещна анкерна планка, заварена в отвора на насрещния капак
не е необходимо специалните анкери да се подравняват, ако отворите на касата са точно оразмерени

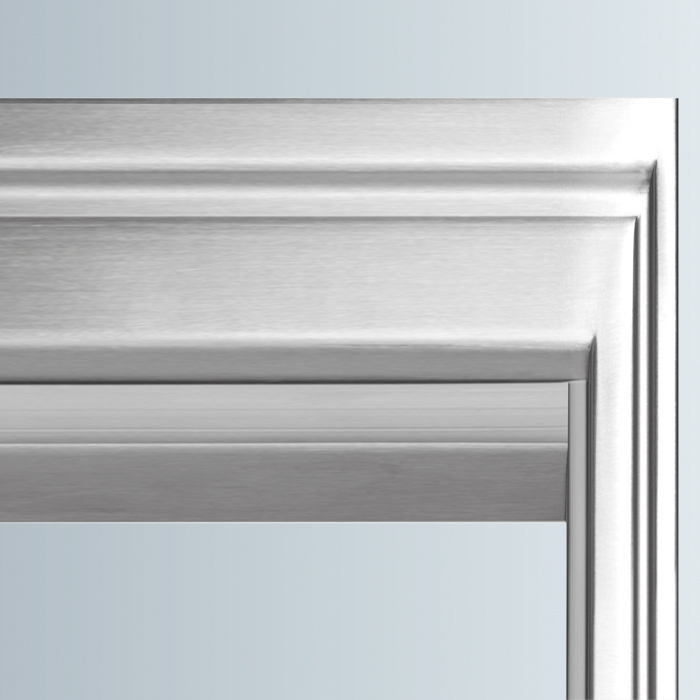

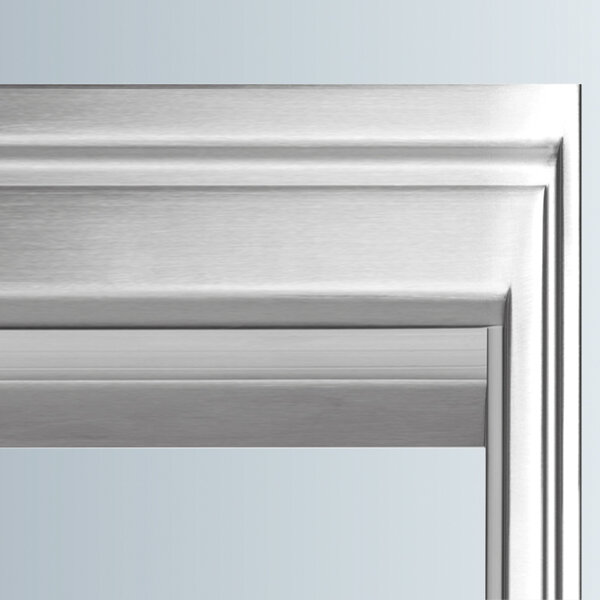

Специални каси и повърхности

КАСА ПОДХОДЯЩА ЗА ВСЯКАКВИ ПРИЛОЖЕНИЯ

Касите от неръждаема стомана печелят точки не само заради привлекателния си външен вид, но и заради устойчивостта си на влага. По правило рамките от неръждаема стомана се използват в среда, в която се изисква високо ниво на чистота.

Материал: V2A = WST 1.4301 / V4A = WST 1.4571 (само1,5 mm)
Дебелина на ламарината: 1,5 или 2 mm

Неръждаема стомана
Касите от неръждаема стомана допълват гамата каси на Novoferm. Те се предлагат с напречни профили и са с дебелина между 1,5 мм и 2 мм, в зависимост от модела.

Попитайте консултантите на Novoferm за техническите им характеристики и приложения.

ИНДИВИДУАЛЕН ДИЗАЙН

Касите на Novoferm са съставени от прецизно изрязани профили и гарантират точност на размерите чрез спазване на най-строг толеранс (EN стандарти / вътрешни стандарти на Novoferm). Касата и вратата, която тя побира, са своеобразна визитка и следователно трябва да съответстват на сградата, пространството и техните потребители. Ето защо Novoferm предлага избор от всички цветове RAL, RAL дизайн, метални цветове и други опции със специални защитни свойства. Опция за прахово покритие против графити.

Боядисаните каси разполагат със следните предимства:

най-висококачествено прахово покритие с GSB одобрение
изключително устойчиво на атмосферни влияния
изключително траен гланц и цвят
изключително добро прилепване
изключителна устойчивост на корозия
силна повърхностна твърдост с добри механични свойства
изключително устойчиво на износване
температура на топене: 195 ° С

ЗА УСТОЙЧИВО БЪДЕЩЕ

Нашите продукти отговарят на изискванията на Декларацията за екологични продукти (EPD) съгласно ISO 14025 и EN 15804 на програмата за екологични декларации за продукти, управлявана от Института за строителство и околна среда (IBU) въз основа на стандарт EN 15804.

EPD съгласно ISO 14025 и EN 15804
Оценка на жизнения цикъл съгласно DIN ISO 14040/14044
Наредба за категория на продукта (PCR) за врати

Акценти

Висока стабилност и устойчивост
Широка гама от каси за всички монтажни ситуации

Монтаж в преградни стени, зидария и нестандартни проекти
Почти всички варианти каси могат да бъдат доставени разглобени

ТЕХНИЧЕСКИ ДАННИ И ДЕТАЙЛИ

ТЕХНИЧЕСКИ ДЕТАЙЛИ: КАСИ ЗА ЗИДАРИЯ И БЕТОН

ТЕХНИЧЕСКИ ДАННИ: КАСИ ЗА ЗИДАРИЯ И БЕТОН

Таблица с размерите на стоманените каси Novoferm			Стандартни каси за стени от зидария, гипсокартон и итонг	Стандартни каси за стени от зидария, гипсокартон и итонг
Строителни размери (вж. DIN 18100)	Размери на фалца на касата (вж. DIN 18111)	Размери на светлия проход на касата (вж. DIN 18111)	Номинален размер на отвора в стената (RBM)	Номинален размер на отвора в стената (RBM)
Ширина x Височина	Ширина x Височина	Ширина x Височина	Ширина x Височина	Ширина x Височина
750 x 1.875 ^{1) 2)}	716 x 1.858	686 x 1.843	760 x 1.880	760 x 1.880
875 x 1.875 ²⁾	841 x 1.858	811 x 1.843	885 x 1.880	885 x 1.880
1000 x 1.875 ^{1) 2)}	966 x 1.858	936 x 1.843	1.010 x 1.880	1.010 x 1.880
625 x 2.000	591 x 1.983	561 x 1.968	635 x 2.005	635 x 2.005
750 x 2.000	716 x 1.983	686 x 1.968	760 x 2.005	760 x 2.005
875 x 2.000	841 x 1.983	811 x 1.968	885 x 2.005	885 x 2.005
1.000 x 2.000	966 x 1.983	936 x 1.968	1.010 x 2.005	1.010 x 2.005
625 x 2.125 ¹⁾	591 x 2.108	561 x 2.093	635 x 2.130	635 x 2.130
750 x 2125	716 x 2.108	686 x 2.093	760 x 2.130	760 x 2.130
875 x 2.125	841 x 2.108	811 x 2.093	885 x 2.130	885 x 2.130
1.000 x 2.125	966 x 2.108	936 x 2.093	1.010 x 2.130	1.010 x 2.130
1.125 x 2.125 ¹⁾	1.091 x 2.108	1.061 x 2.093	1.135 x 2.130	1.135 x 2.130
1.250 x 2.125 ^{1) 3)}	1.216 x 2.108	1.188 x 2.093	1.260 x 2.130	1.260 x 2.130

¹⁾ Номинални размери и свързани с тях размери, които не са включени в DIN 18111 ²⁾ Стандартно само за ъгловите каси

КАСИ ЗА ЗИДАРИЯ

Обхват на касата
Стандартни каси Novoferm
	за зидария	за гипсокартон
80	•	•
90	•	-
100	•	•
130	•	-
145	•	-
160	•	-
175	•	-
205	•	-
270	•	-
290	•	-
330	•	-

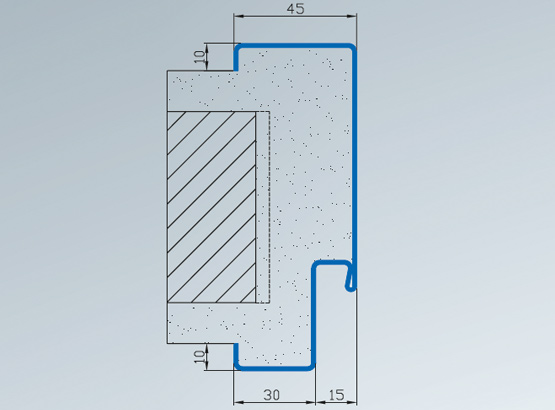

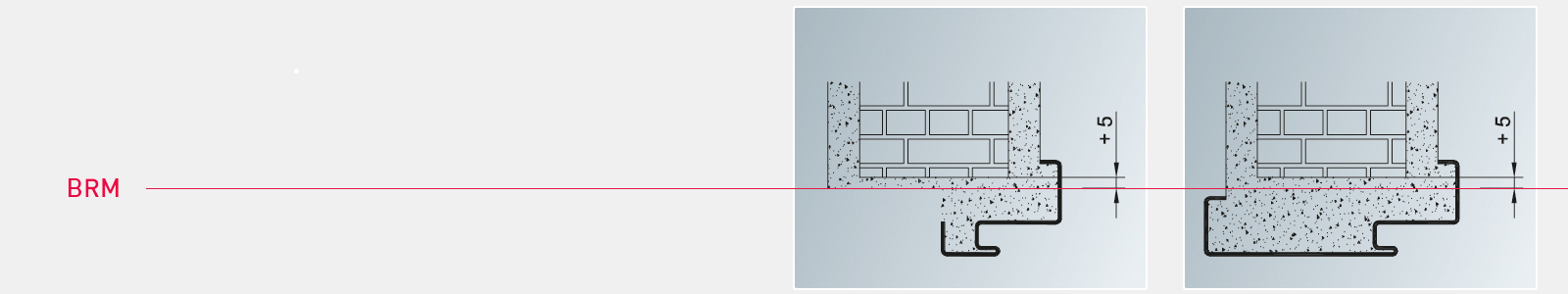

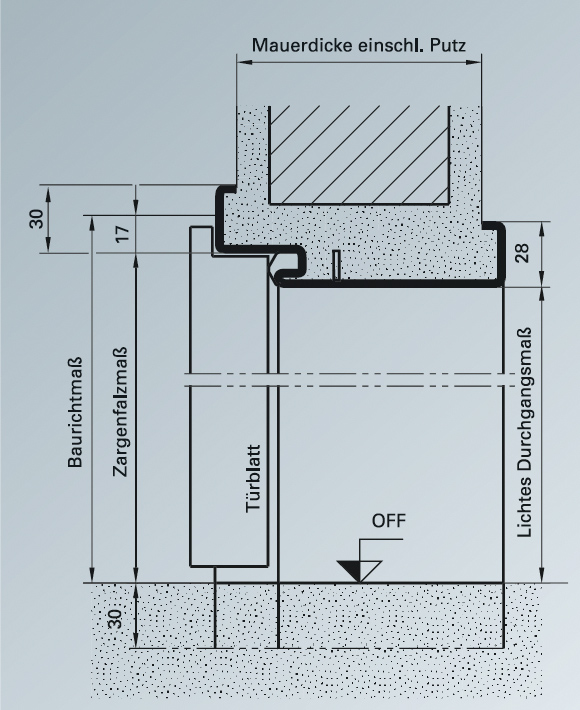

Вертикално сечение
каса с щурц

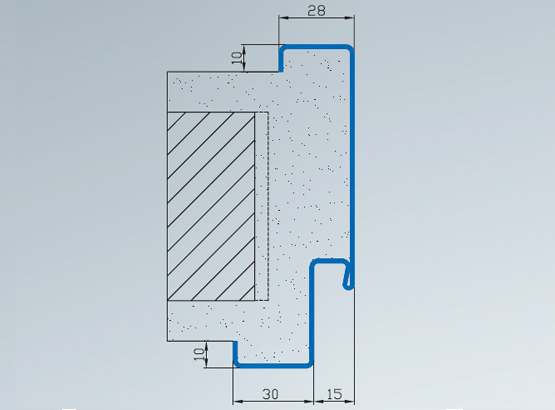

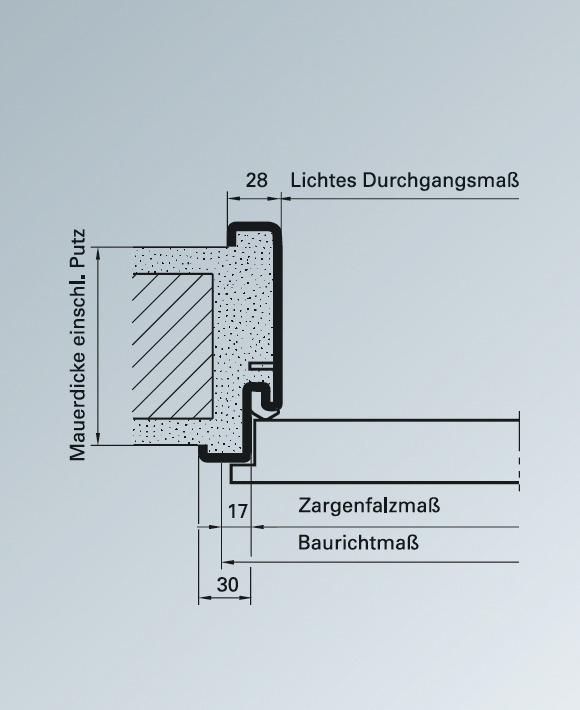

Хоризонтално сечение
каса със зидана стена

ТЕХНИЧЕСКИ ДАННИ: КАСИ ЗА ГИПСОКАРТОН

Стандартни каси за преградни стени, Профил 23/1645	2-съставна с винтове завинтени в жлеба Профил 2140/1645	2-съставни с разделител Профил 2150/0040
Позиция на анкерите Внимание! Стенен монтаж	Номинални размери (= строителни размери)	Номинални размери на отвора в стената	Външни размери на крилото на вратата (типови размери, вж. DIN 18101)
Ширина x Височина	Ширина x Височина	Ширина x Височина	Ширина x Височина
769 x 1.885	750 x 1875	730 x 1.865	730 x 1.865
894 x 1.885	875 x 1875	855 x 1.865	855 x 1.865
1.019 x 1.885	1.000 x 1.875	980 x 1.865	980 x 1.865
644 x 2.010	625 x 2.000	605 x 1.990	605 x 1.990
769 x 2.010	750 x 2.000	730 x 1.990	730 x 1.990
894 x 2.010	875 x 2.000	855 x 1.990	855 x 1.990
1.019 x 2.010	1.000 x 2.000	980 x 1.990	980 x 1.990
644 x 2.135	625 x 2.125	605 x 2.115	605 x 2.115
769 x 2.135	750 x 2.125	730 x 2.115	730 x 2.115
894 x 2.135	875 x 2.125	855 x 2.115	855 x 2.115
1.019 x 2.135	1.000 x 2.125	980 x 2.115	980 x 2.115
1.144 x 2.135	1.125 x 2.125	1.105 x 2.115	1.105 x 2.115
1.269 x 2.135	1.250 x 2.125	1.230 x 2.115	1.230 x 2.115

Обхват на касата

Стандартни каси Novoferm

за стени от гипсокартон

75

100

125

150

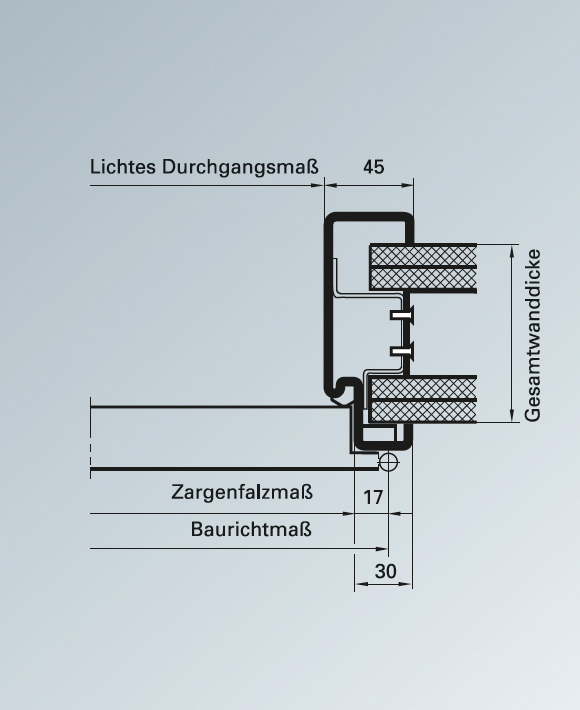

Хоризонтално сечение
каса с гипсокартонена стена

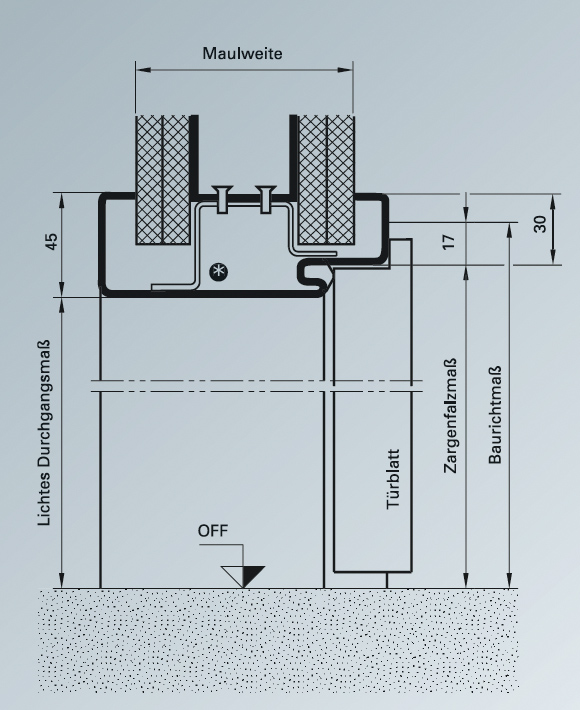

Вертикално сечение
каса със щурц

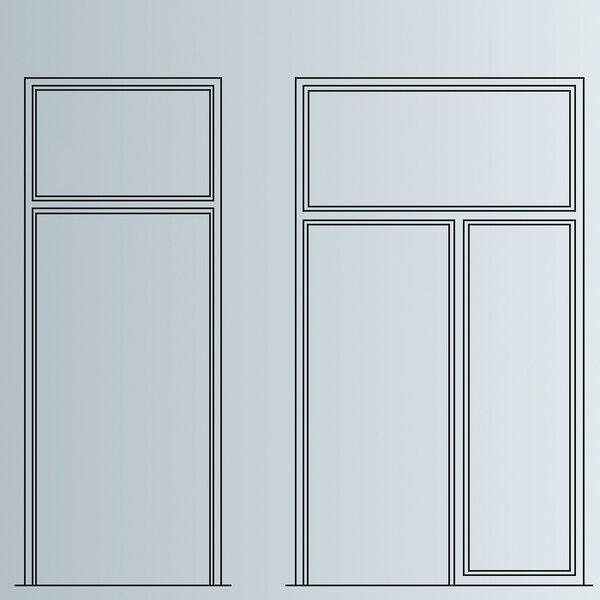

Опции и решения

Ъглова каса

Ъглова каса със заоблени ръбове

Ъглова каса с двоен фалц

Ъглова каса с двоен фалц
с тесен жлеб

Фитнес ъглова каса

Обхватна каса

Обхватна каса
със заоблени ръбове

Обхватна каса
с тесен жлеб

Каса с декоративен фалц
с тесен жлеб

Каса с двоен фалц
със заоблени ръбове

Каса с двоен фалц

Каса с двоен фалц
с 1-странен тесен жлеб

Каса за летяща врата

Обхватна каса
с тесен жлеб

Каса с променлив обхват

Обхватна каса
с оловна вложка
(срещу радиация)

Каса за плъзгащи се врати
за вграждане в стената
(вертикален разрез)

Каса за плъзгащи се врати
за вграждане в стената
(хоризонтален разрез)

Каса за плъзгащи се врати
разположени пред стената
(вертикален разрез)

Каса за плъзгащи се врати
разположени пред стената
(хоризонтален разрез)

Каса за плъзгащи се врати
разположени пред стената със стъклено крило
(вертикален разрез)

Каса за плъзгащи се врати
разположени в ниша (хоризонтален разрез)

Каса за плъзгащи се врати
с монтажна кутия (хоризонтален разрез)

Каса за плъзгащи се врати
разположени пред стената, 2-съставен модел (вертикален разрез)

2-съставна каса
за всички видове стени

2-съставна каса
със заоблени ръбове

Каса
без первази

2-съставна каса
с толеранс в размера на отвора

2-съставна каса
с толеранс в размера на отвора и тесен жлеб

Каса за прозорец
с едностранно остъкление

Каса за прозорец
с двустранно остъкление

Възможности за монтаж

Ъглова каса
Закрепване на ъглова каса с анкери от страната на стената и по дебелината на касата

Ъглова каса
Закрепване на ъглова каса с анкери само по дебелината на касата (гола зидария)

Ъглова каса
пробити отвори в жлеба (при модернизация)

Ъглова каса
Заварена към перфорирана планка

Обхватна каса
Заварена към перфорирана планка (гола зидария)

Обхватна каса
Закрепване с анкери за бърз монтаж (стандартно) или свързващи анкери (гола зидария)

Обхватна каса
Захващане в хоросана с гофрирани планки

Обхватна каса
За плоскости от гипсокартон, закрепване с телни анкери

Обхватна каса
Укрепване с пълнеж от бетон и плоски анкери (заварени)

Обхватна каса
Закрепване с (включени, но не и прикрепени) винтови анкери (бетонни стени)

Обхватна каса
Пробити отвори по дебелината на касата

2-съставна обхватна каса
Не се предлага с RAL покритие

Ъглова и насрещна каса
Заварени към перфорирана планка (гола зидария)

Каса за гипсокартон
Закрепване с винтове към анкерите планки

Каса за гипсокартон
Закрепване с винтове през первазите

2-съставна обхватна каса
Закрепване с винтове по дебелината на касата (подходящ за всички видове стени)

2-съставна обхватна каса
с толеранс в размера на обхвата, закрепване с винтове през первазите

Телескопична каса
За универсално напасване на място, подходящи за всички видове стени

Обхватна каса
Закрепване с дюбел за гипсокартон (бетонна стена)

Обхватна каса с оловна вложка (срещу радиация)

Конструкция на пантите

НЕРЕГУЛИРУЕМИ 3D ПАНТИ

Тип	Описание	Тип панта	Товароносимост
V 8610	Поцинковани (опция V2A)	V 8000	60 kg
	DIN ляво или дясно	V 8100	80 kg
	Усилване на пантите	VN 8939/100	100 kg
	Повече от 200 възможни комбинации

Тип	Описание	Тип панта	Товароносимост
V 8618	Поцинковани (опция V2A)	V 8000/18	60 kg
	DIN ляво или дясно	V 8100/ 18	80 kg
	Повече от 200 възможни комбинации

Тип	Описание	Тип панта	Товароносимост
Джобове за двойни панти	Монтажен елемент VARIANT V 8600 или V 8610	VN 8938/ 160	150 kg
	За употреба отляво или отдясно
	Функционалност: Пожарозащита, димозащита
	Поцинковани

РЕГУЛИРУЕМИ 3D ПАНТИ

Тип	Описание	Тип панта	Товароносимост
VX 7611	С висока товароносимост	VX 7729/ 100	100 kg
	За фалцови и безфалцови врати	VX 7939/ 100	100 kg
	Усилени	VX 7729/ 120	120 kg
	3D безстепенно регулиране Страна +/- 3,0 mm, Височина +/- 3,0 mm, Напрежение +/- 3,0 mm	VX 7939/ 120	120 kg
		VX 7729/ 160	160 kg
		VX 7939/ 160	160 kg

Тип	Описание	Тип панта	Товароносимост
VN 7608/120	За фалцови и безфалцови врати	VN 7748/ 100	100 kg
	Усилени	VN 7938/ 100	100 kg
	Поцинковани	VN 7728/ 120	100 kg
	3D безстепенно регулируеми Страна +/- 3,0 mm, Височина +/- 3,0 mm, Напрежение +/- 2,0 mm	VN 7729/ 120	120 kg
		VN 7939/ 120	120 kg
		VN 7939/ 120	160 kg

Тип	Описание	Тип панта	Товароносимост
VN 7608/160	За фалцови и безфалцови врати	VN 7729/160	160 kg
	Усилени	VN 7939/160	160 kg
	Усилени	VN 7939/160 FD	160 kg
	3D безстепенно регулиране Страна +/- 3,0 mm, Височина +/- 3,0 mm, Напрежение +/- 3,0 mm	VN 7939/160s	160 kg
		VN 7939/160 FDs	160 kg

Тип	Описание	Тип панта	Товароносимост
Tectus	Напълно скрити	Tectus 305	60 kg
	За безфалцови врати	Tectus 310	60 kg
	3D регулируеми	Tectus 340	80 kg
	CE-маркировка	Tectus 510	100 kg
	Ъгъл на отваряне до 180°	Tectus 526	120 kg
	Обща дължина 140/ 141 mm	Tectus 527	120 kg
	DIN ляво или дясно	Tectus 540	120 kg
	Система за плъзгащи лагери без поддръжка Страна +/- 3,0 mm Височина +/- 3,0 mm Напрежение +/- 1,0 mm	Tectus 630	200 kg
		Tectus 640	200 kg
		Tectus 645	300 kg

* Товароносимост за примерни комбинации от панти в зависимост от системата. Отнася се за приложения с две панти. При използване на трета панта теглото на вратата може да се увеличи с около 30 %. Теглото на крилото на вратата не трябва да надвишава 70 % от стойностите на натоварване.

Звукоизолиращи уплътнения

ВСИЧКО ЗАВИСИ ОТ ПЕРФЕКТНОТО УПЛЪТНЕНИЕ

Уплътнителните профили Novoferm гарантират, че няма да има течение или шум. Профилът за разширяване на затварящата повърхност, осигурява безшумно затваряне. Благодарение на оптималната звукоизолация и отличното демпфиране при затваряне е необходимо само лек натиск при затваряне.

Устойчива еластичност
Формоустойчивост
Висока еластичност
Износоустойчивост
Различни цветове

Лесни за обработка
Звукоизолиране
Възможен толеранс (компенсиращ профил)
Екологично чисти (без PVC)

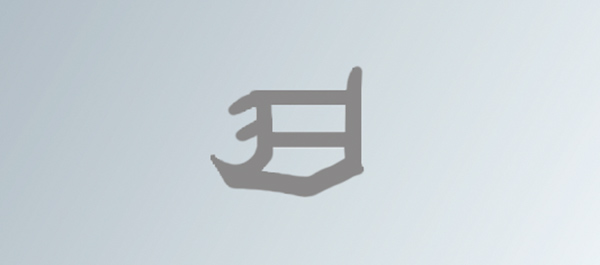

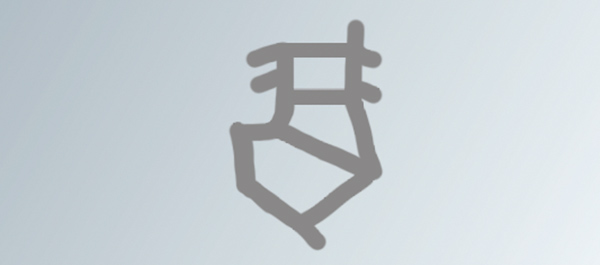

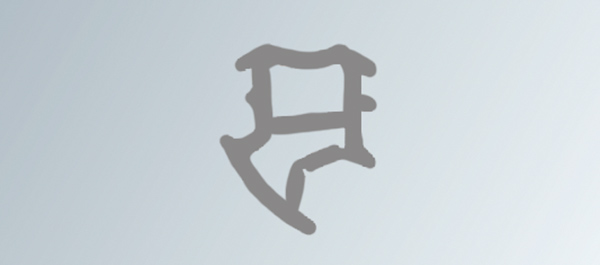

ВИДОВЕ ПРОФИЛИ

Название	Материал*	Цвят	Характеристики
C 190	NTK	Сив	Стандартен профил
		Бял	Компенсиращ профил± 2,5 mm
		Кафяв	Звукоизолация ± 2,5 mm
		Черен
* Материали NTK: Novoferm термо каучук / APTK: Етилен-пропилен-терполимер-каучук (синтетичен каучук) EPDM: международен термин за APTK

Название	Материал*	Цвят	Характеристики
C 260	NTK	сив	2 mm по-висок от C190
* Материали NTK: Novoferm термо каучук / APTK: Етилен-пропилен-терполимер-каучук (синтетичен каучук) EPDM: международен термин за APTK

Название	Материал*	Цвят	Характеристики
C 197	NTK	Grau	4 mm по-висок от C 190
* Материали NTK: Novoferm термо каучук / APTK: Етилен-пропилен-термополимер-каучук (синтетичен каучук) EPDM: международен термин за APTK

Название	Материал*	Цвят	Характеристики
C 205	NTK	Сив	2 mm по-нисък от C 190
* Материали NTK: Novoferm термо каучук / APTK: Етилен-пропилен-термополимер-каучук (синтетичен каучук) EPDM: международен термин за APTK

Наименование	Материал*	Цвят	Характеристики
C 210	NTK	сив	4 mm по-ниска от C 190
* Материали NTK: Novoferm термо каучук / APTK: Етилен-пропилен-терполимер-каучук (синтетичен каучук) EPDM: международен термин за APTK

Наименование	Материал*	Farbe	Характеристики
11089	APTK (EPDM)	сив	Стандартен профил
			Компенсиращ профил ± 2,5 mm
			Звукоизолация ± 2,5 mm
* Материали NTK: Novoferm термо каучук / APTK: Етилен-пропилен-терполимер-каучук (синтетичен каучук) EPDM: международен термин за APTK

Монтаж

употреба на разглобените каси за стени от гипсокартон

Касите Novoferm могат да се монтират изключително бързо. По-долу ще намерите стъпка по стъпка подготовката и монтажа на разглобените каси за гипсокартонени стени. Всички детайли можете да намерите в подробните инструкции за монтаж.

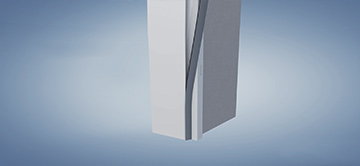

Подготовка за монтаж
