РОЛЕТНИ ВРАТИ

АЛУМИНИЕВИ РОЛЕТНИ ВРАТИ - ИНДИВИДУАЛНИ И УНИВЕРСАЛНИ

Нашите ролетни врати са индивидуални и универсални средства за затваряне. Те са съобразени с всички приложими разпоредби и стандарти. Монтажът, разбира се, също се извършва съобразно съществуващите стандарти DIN. Дизайнът на профилите и висококачественото покритие на вратите ALU прави вашите ролетни врати най-добрата реклама за вашата компания. По поръчка се предлагат и цветни повърхности.

Можете да избирате между множество модели на ролетни врати, заедно с многобройни функции и аксесоари.

ЗАЩО РОЛЕТНА ВРАТА ОТ NOVOFERM?

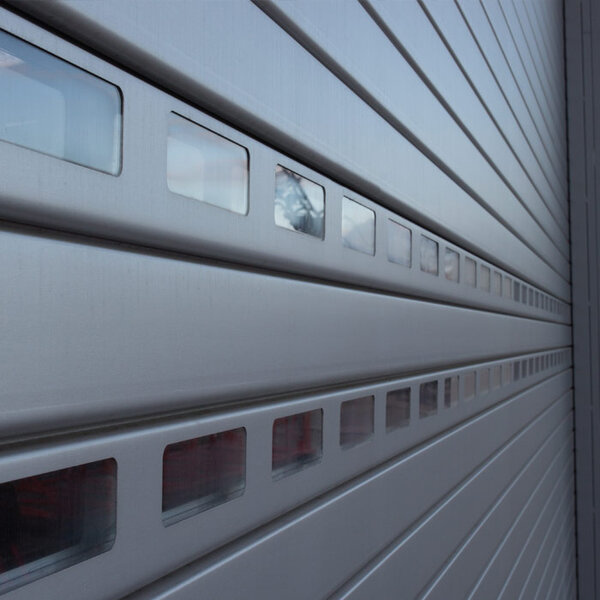

Европейски стандарти за безопасност

Европейският стандарт EN 13241-1 определя набор от изисквания за безопасност, на които трябва да отговарят индустриалните врати. Всички тези изисквания имат за цел да се избегнат наранявания на хора или повреда на имущество по време на работата на вратата. Рискът от притискане трябва да бъде сведен до минимум; трябва да се гарантира, че отворената врата е абсолютно невъзможно да падне.

Novoferm проектира и произвежда всички свои врати в строго съответствие с тези стандарти. Можете да поискате да проверите съответните сертификати и протоколи от изпитвания.

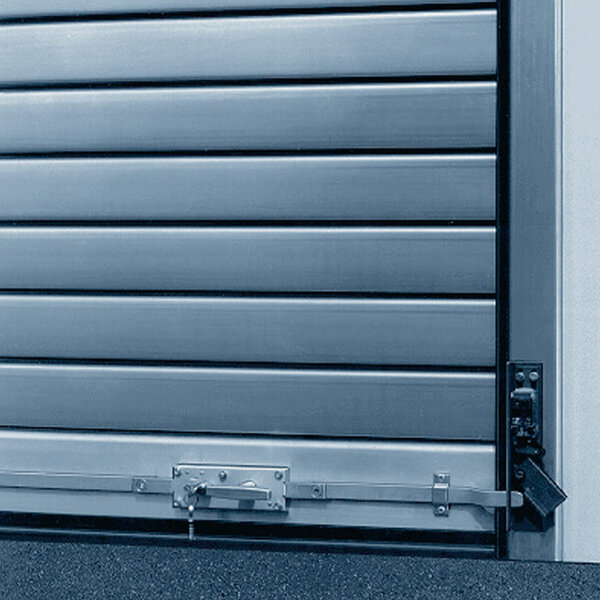

ЗАЩИТА ОТ ВЗЛОМ

Не позволява повдигането на вратата чрез блокировка с патрон, дръжка, шипове, които се захващат в касата и прекъсващ захранването контакт.

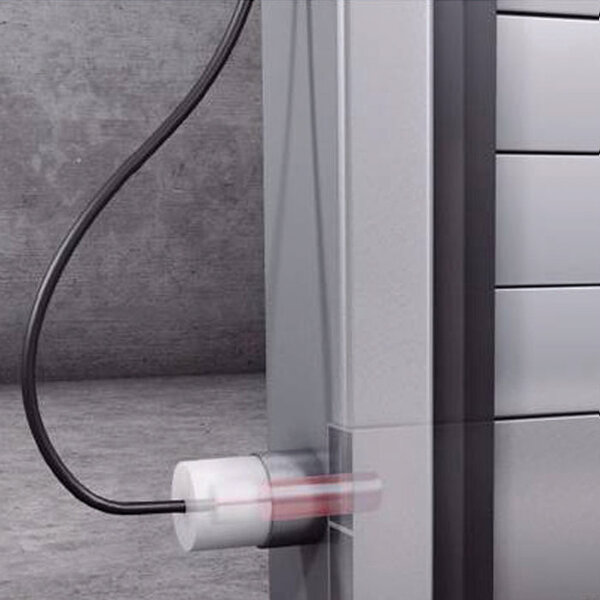

АВТОМАТИЧНО СЕРВОЗАКЛЮЧВАНЕ

Електромагнитно сервозаключване от двете страни на ролетната врата, с размери до 6000 мм.

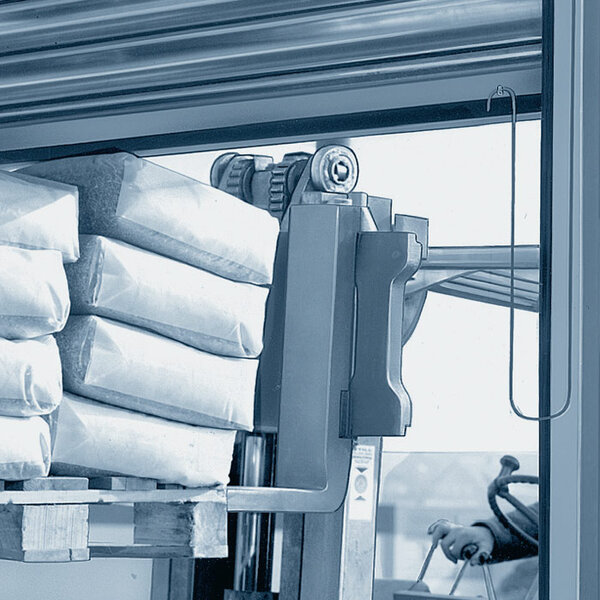

УСТРОЙСТВО С ДЕТЕКТОР ЗА ЗАЩИТА ОТ ИНЦИДЕНТИ

Монтира се в края на долния профил на вратата, задейства незабавното спиране на вратата, ако затварящото се крило срещне препятствие, след което крилото се повдига. Стандартна функция на автоматично задвижваните врати, в противен случай се доставя по заявка.

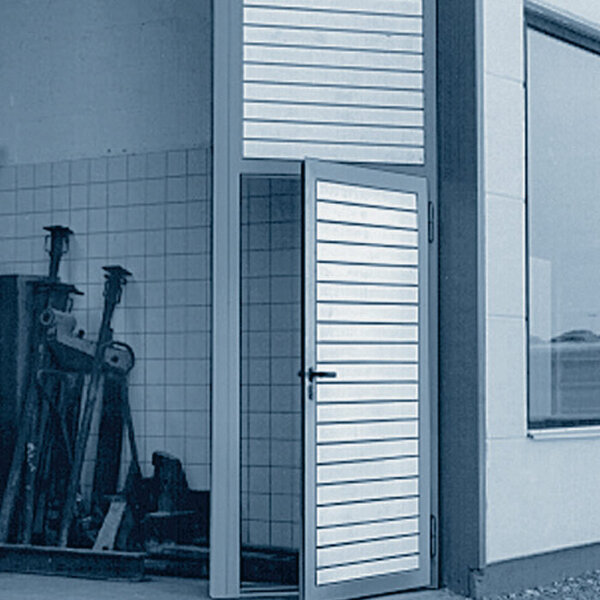

СЪСЕДНА ВРАТА

Стандартни размери 875 x 2000 мм, осигурява се възможност за преминаване на хората, когато ролетната вратата е затворена, в подвижен се или неподвижен страничен панел (обща широчина около 1050 мм). Съседната врата може също така да бъде изпълнена с ламели, за да се създаде подобен външен вид на ролетната врата.

Видове ролетни врати

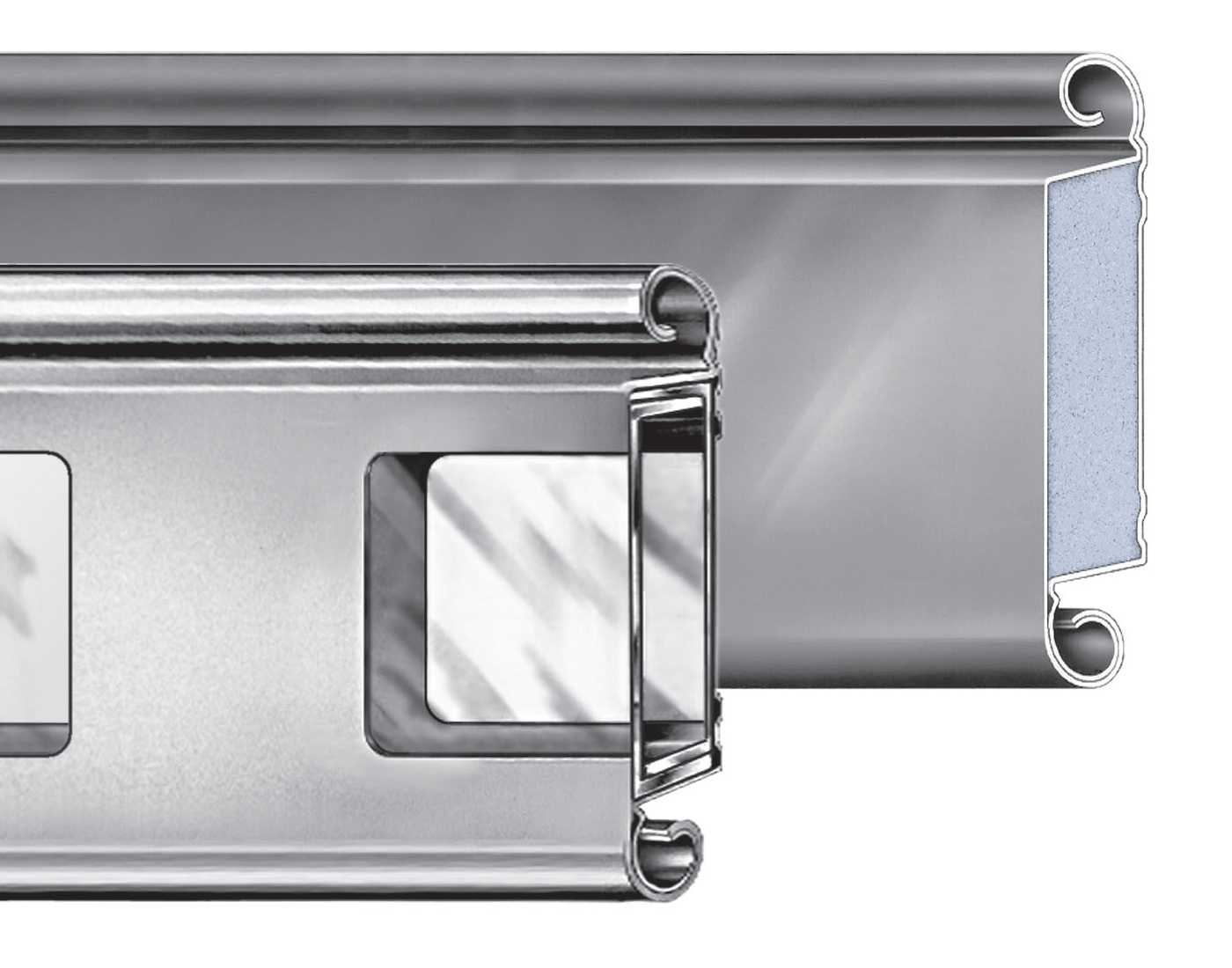

РОЛЕТНИ ВРАТИ TH100
Двустенни топлоизолирани ламели, стандартно изработени от естествен алуминий с безцветен лак. Опционално цветно покритие. Допълнителни остъклени ламели. Долен профил от естествен необработн алуминий.

100 mm алуминиеви ламели
Конвенционална конструкция с двустенни профили, с термоизолационен твърд пълнеж от полиуретанова пяна, с дебелина около 23 мм. Свързването на твърдия пенопласт без лепило към стената осигурява отлична стабилност.

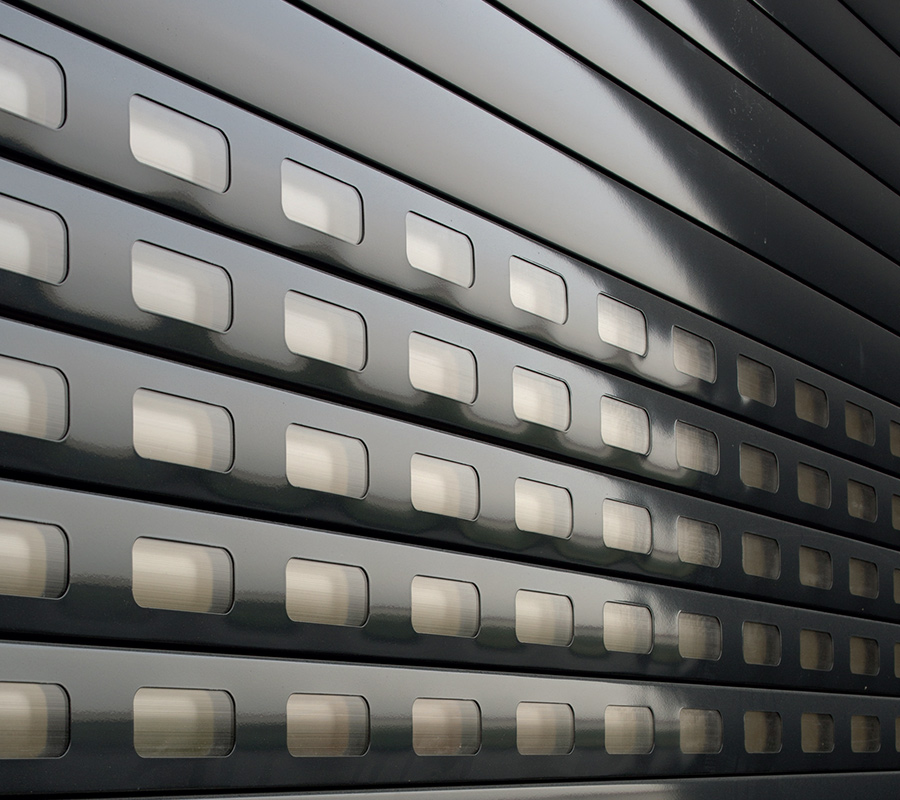

THGL100 алуминиеви ламели с остъкляване
Двустенни остъклени алуминиеви ламели с прозоречни отвори, с двустенен акрилен пълнеж (прозрачен), макс. 10 ламела с остъкление; за повърхностните покрития вижте TH100. Долен профил от естествен, необработен алуминий.

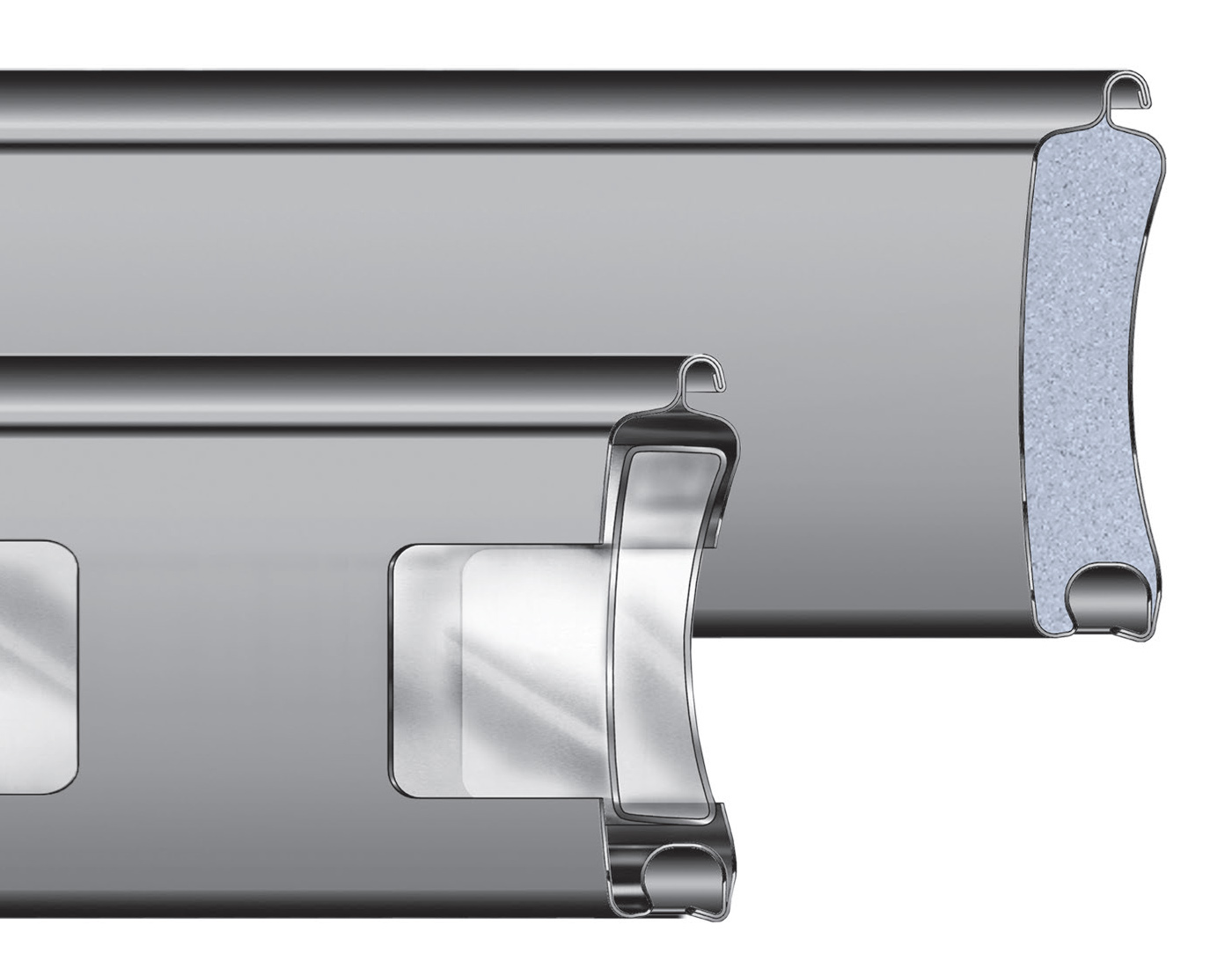

РОЛЕТНИ ВРАТИ TH80
Двустенни, топлоизолирани ламели, стандартно изработени от естествен алуминий с безцветен лак. Опционално цветно покритие. Допълнителни остъклени ламели. Долен профил от естествен необработен алуминий.

80 mm алуминиеви ламели
Конвенционална конструкция с двустенни профили, с термоизолационен твърд пълнеж от полиуретанова пяна, с дебелина около 20 мм. Свързването на твърдия пенопласт без лепило към стената осигурява отлична стабилност. Специално разработени профили за по-стегнато навиване и по-нисък щурц, с отличен външен вид.

THGL80 алуминиеви ламели с остъкляване
Двустенни остъклени алуминиеви ламели с прозоречни отвори, с двустенен акрилен пълнеж (непрозрачен), макс. 5 ламела с прозоречни отвори, за повърхностните покрития вижте TH80. Долен профил от естествен, необработен алуминий.

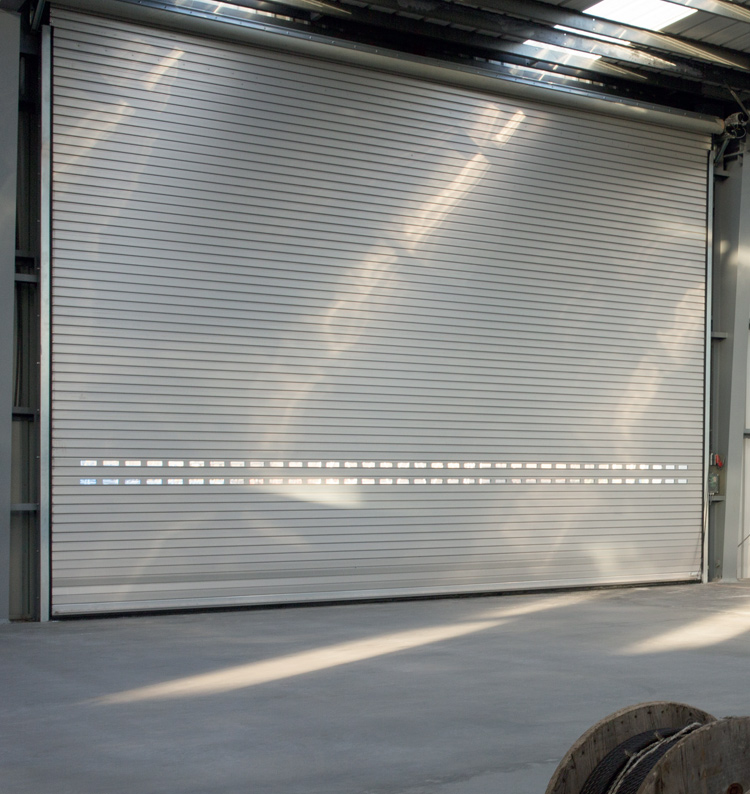

ЦВЕТОВЕ И ОБОРУДВАНЕ

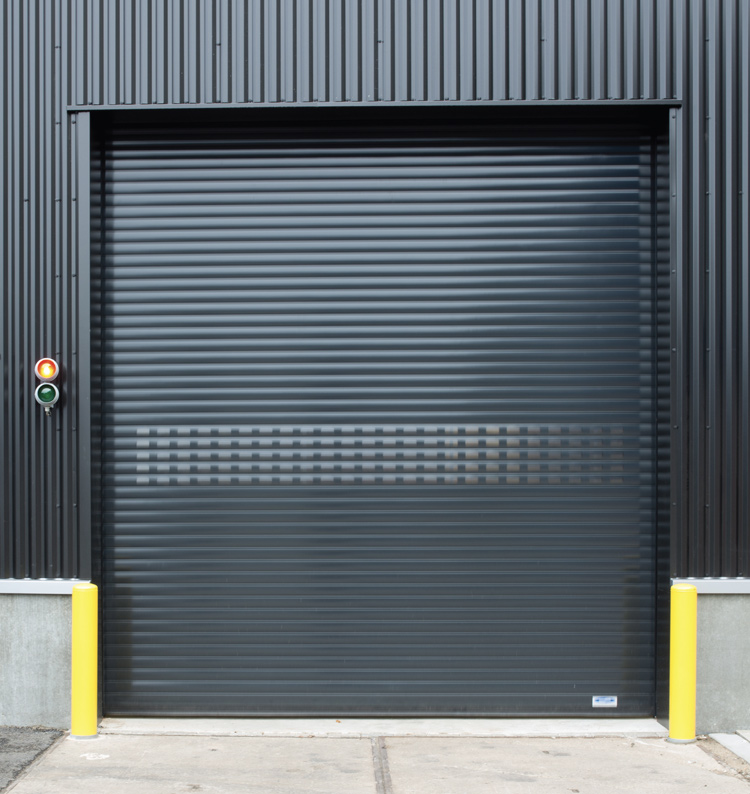

Цветове

Всички ролетни врати с размери до 6000 x 5000 мм могат да се доставят с едностранни или двустранни цветни покрития срещу минимално оскпяване.

Долният завършващ профил е от естествен алуминий и е еднакъв при всички ролетни врати. Крилото може да бъде със заводско покритие в някой от цветовете по RAL, посочени по-долу. Възможни са незначителни разлики в цветовете.
Стоманените и алуминиевите носещи профили също могат да се боядисат в цвят по RAL (с изключение на луминесцентни и трафик цветове).

Цветове: • 9002 • 9006 • 9007 • 9010 • 7016

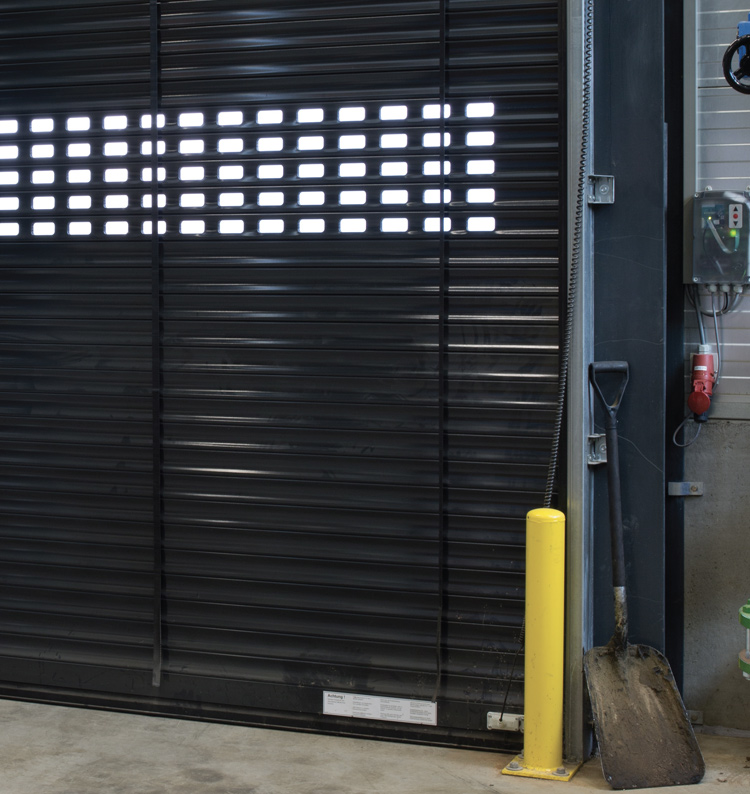

Опции за цветове

Управление

Задвижване

Управление „Deadman”

Това е най-лесният тип управление, известно като управление „Deadman”. Вратата се отваря само с едно натискане на бутона. За да се затвори вратата, бутонът се задържа, докато се затвори напълно.

Импулсно управление
Импулсното управление отваря вратата при едно натискане на бутона и я затваря напълно отново при единично натискане - без задържане на бутона (само в комбинация с устройството за защита в долното уплътнение на вратата).

Автоматично затваряне с настройка на таймер
Автоматичното затваряне с настройка на таймер е разрешено само в комбинация с устройството за защита в долното уплътнение и предпазна светлинна решетка в светлият отвор.

Допълнително задвижване:

Дистанционно управление (до 99 канала)
Контрол на трафика
Реципрочни блокировки с друга врата/други врати
Външни управления - радари, контактори с въже, индукционни намотки и др.

Управление и аксесоари

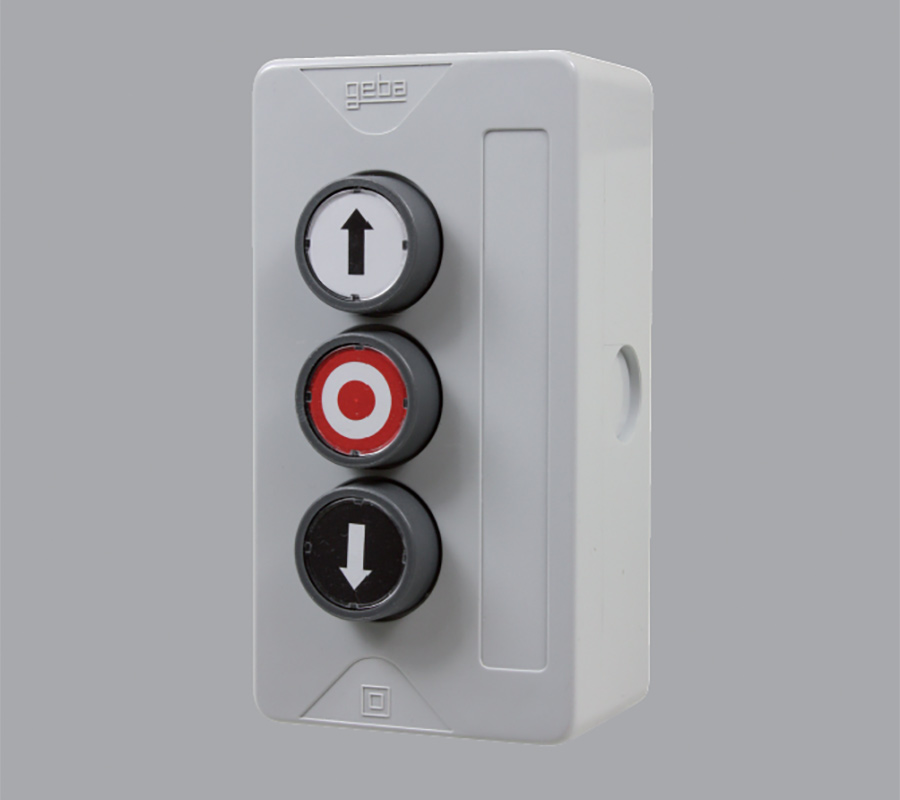

Командно табло
Отваряне-Стоп-Затваряне (външен монтаж)

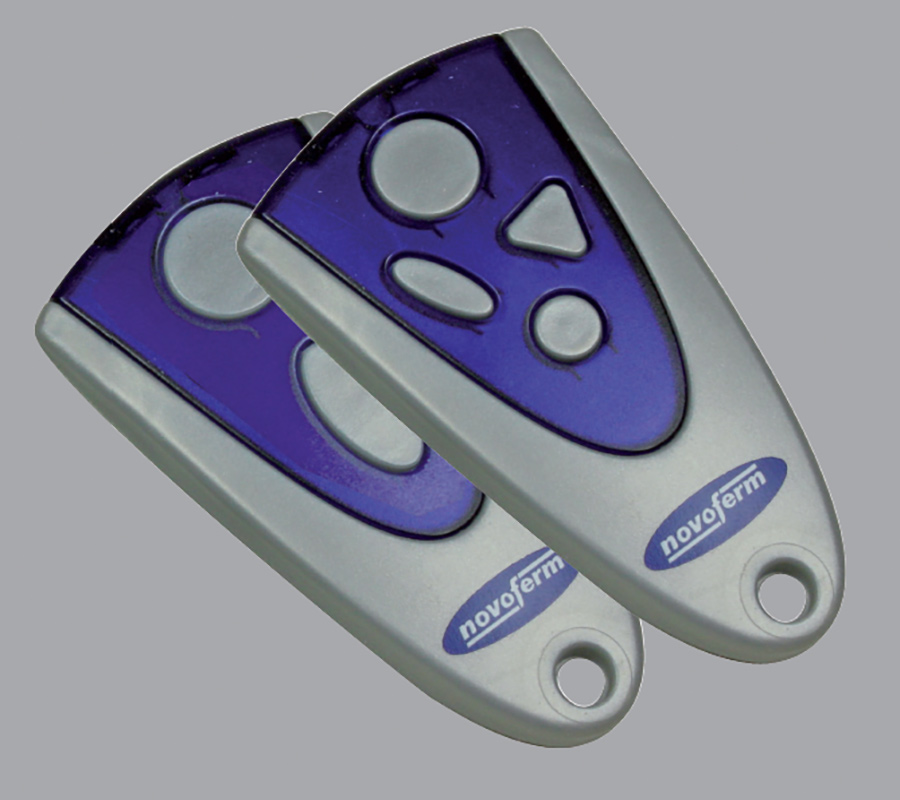

Дистанционно управление
2- или 4-канално

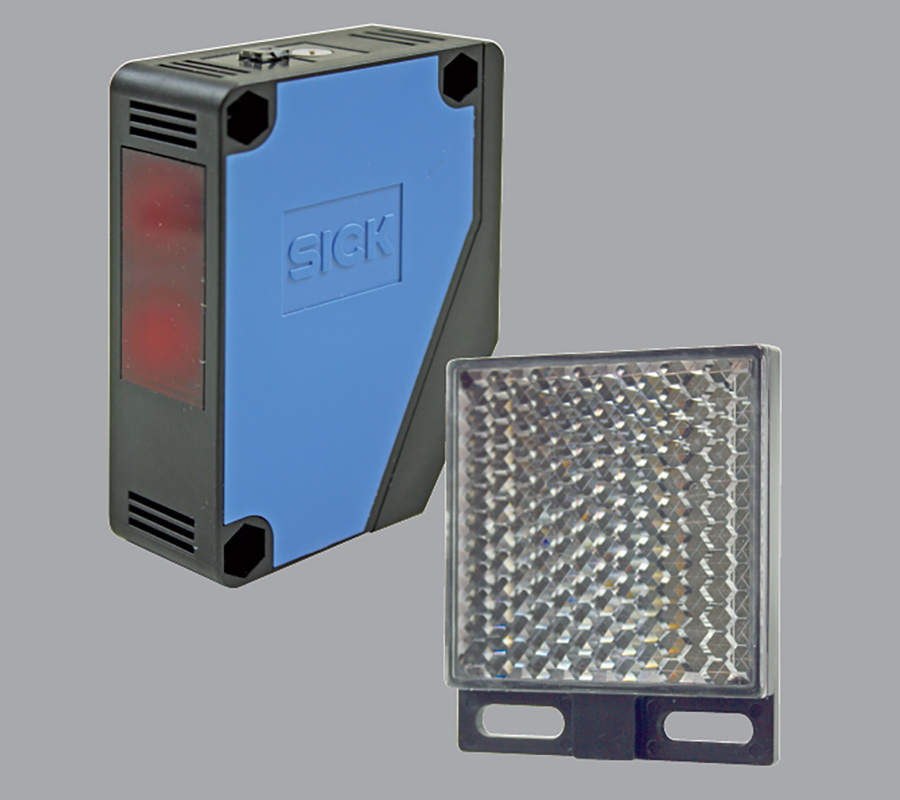

Фотоклетка
с рефлектор

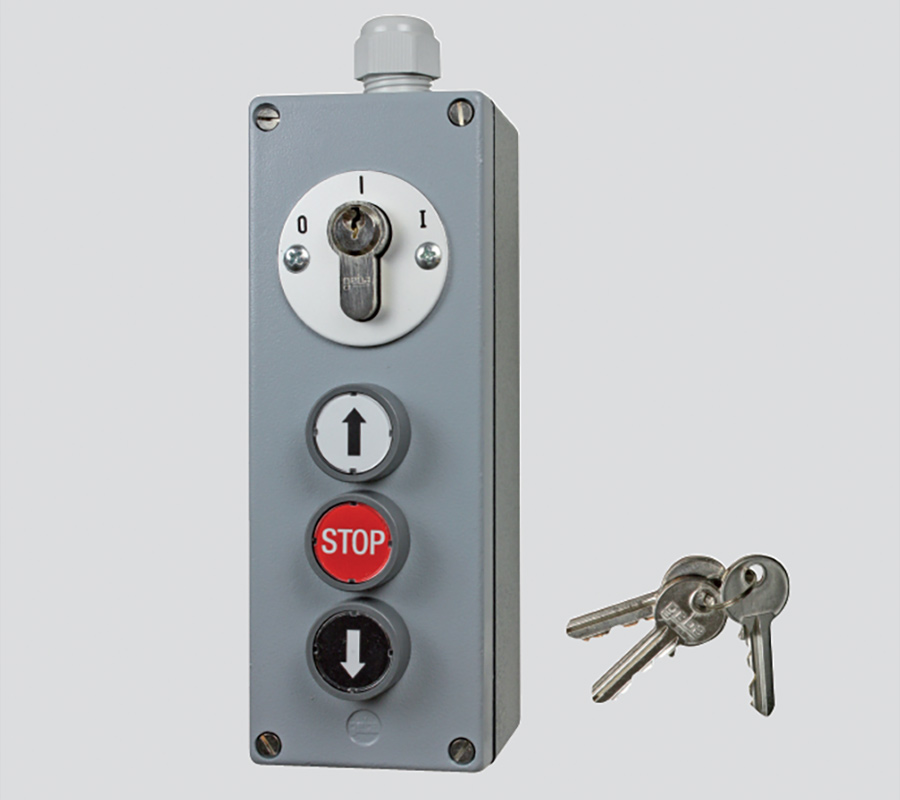

Комбинирано командно табло с ключ и бутони
Отваряне-Стоп-Затваряне (външен монтаж)

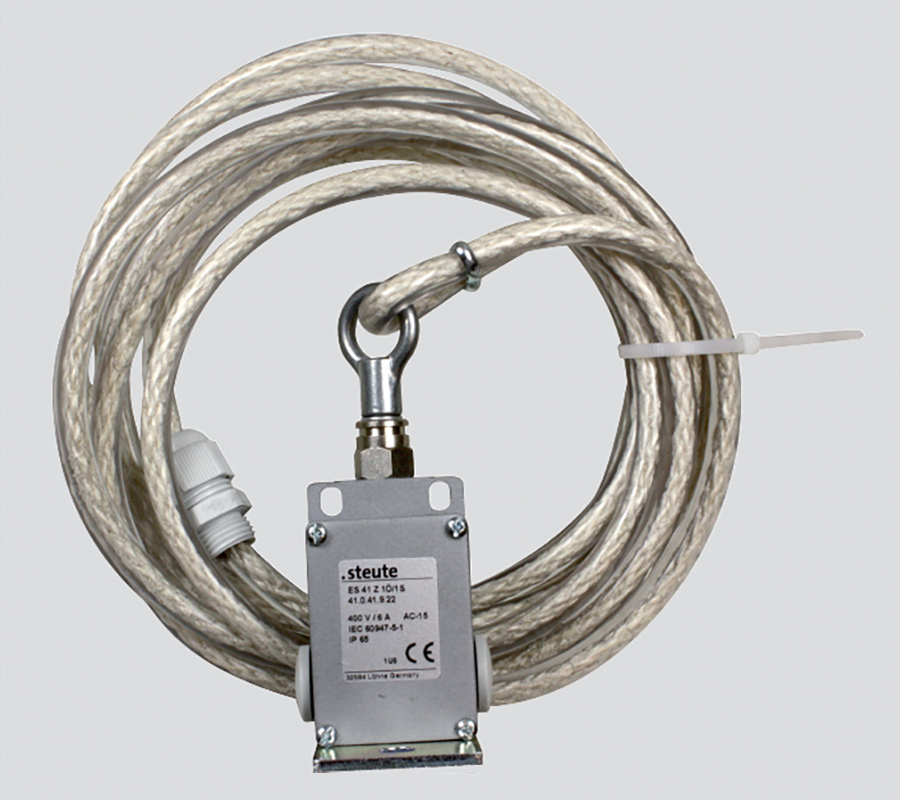

Контактор с въже
(външен монтаж)

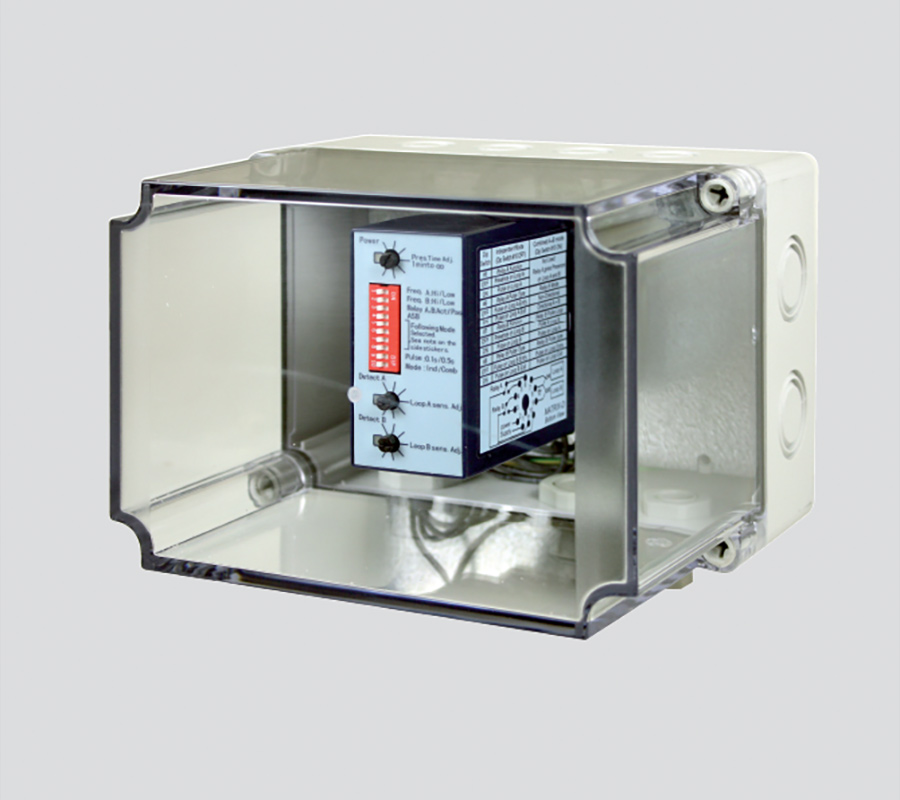

Индукционен детектор
в отделна кутия

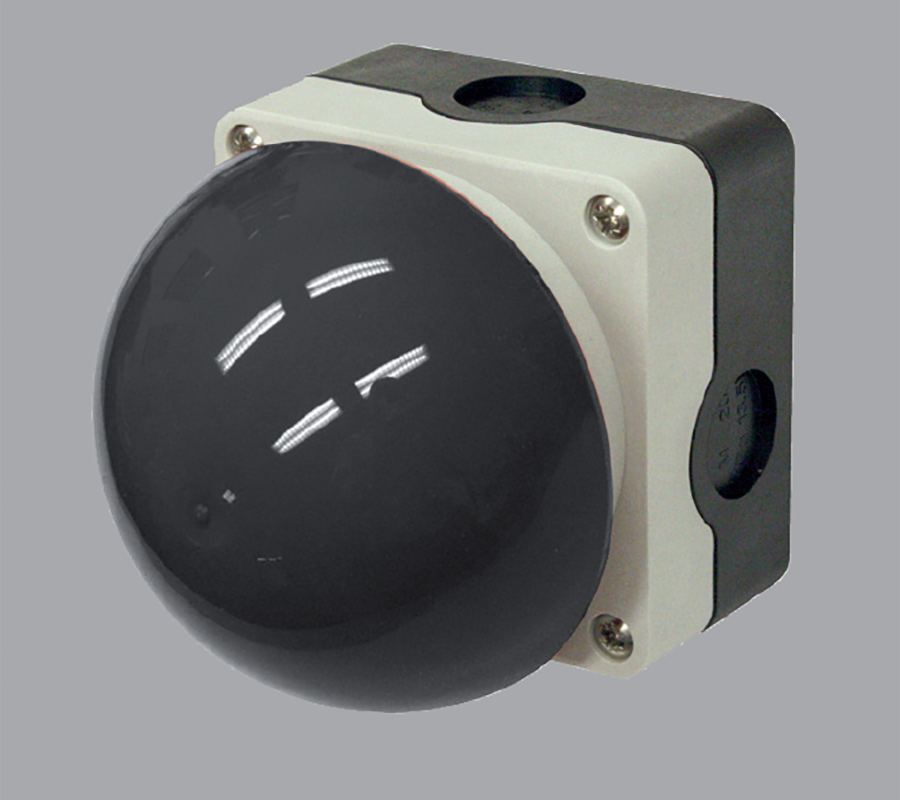

Едрогабаритен бутон тип "гъба"
(външен монтаж)

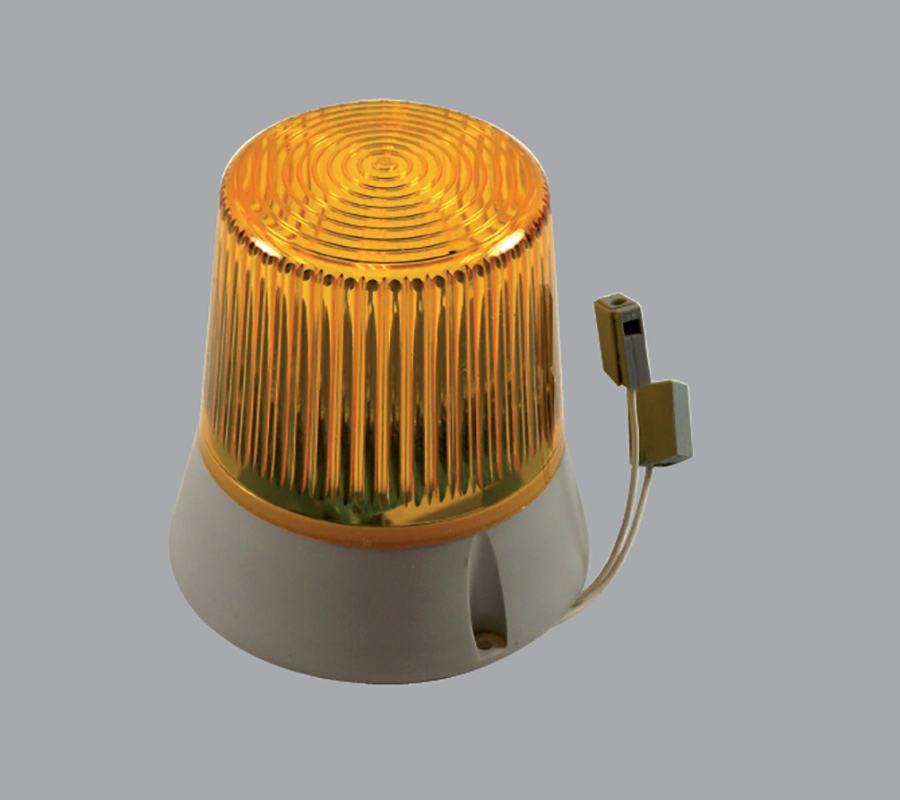

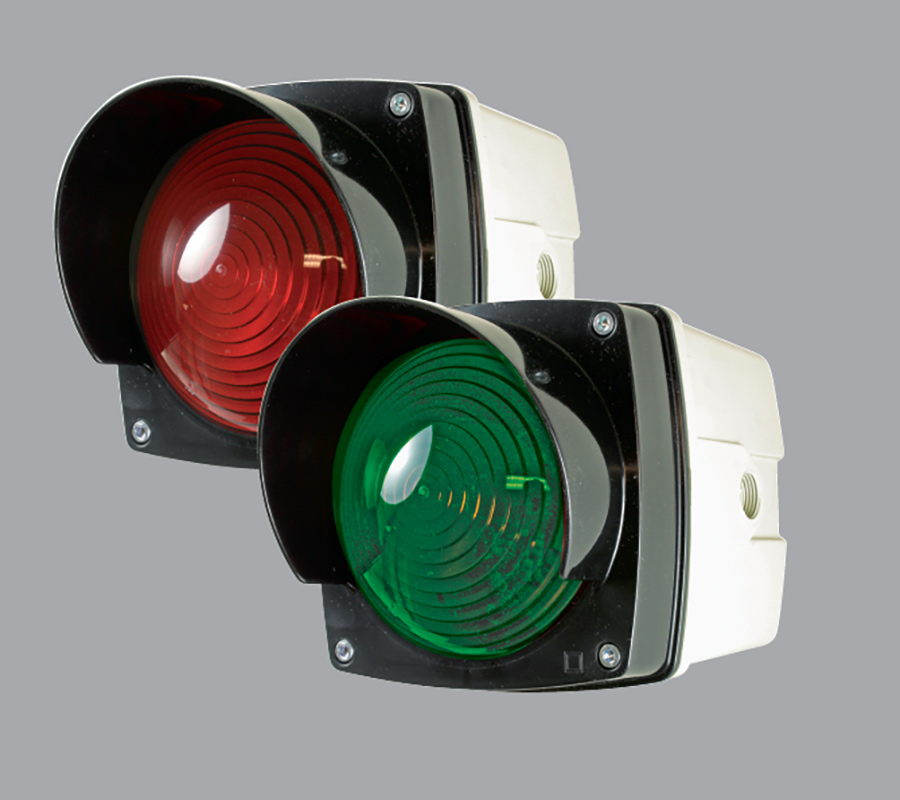

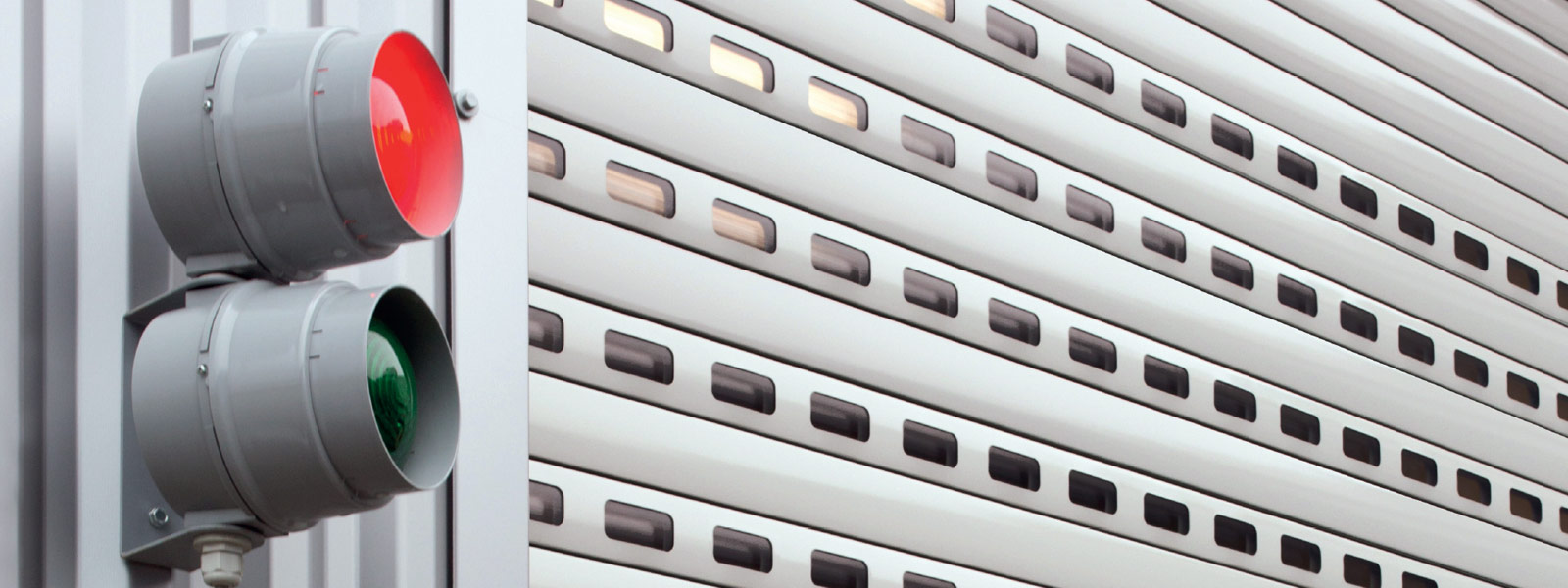

Сигнална лампа

Червена/зелена сигнална лампа
(няколко модела)

Акценти

Добра топлоизолация
Безшумна експлоатация
Гъвкавото пластмасово уплътнение изравнява неравностите по пода

Автоматично заключване
Разнообразие от цветове
Остъклени или вентилационни ламели

Технически данни и детайли

Ролетни врати - технически данни

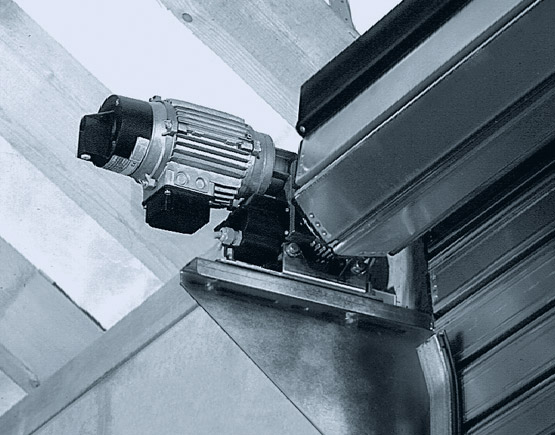

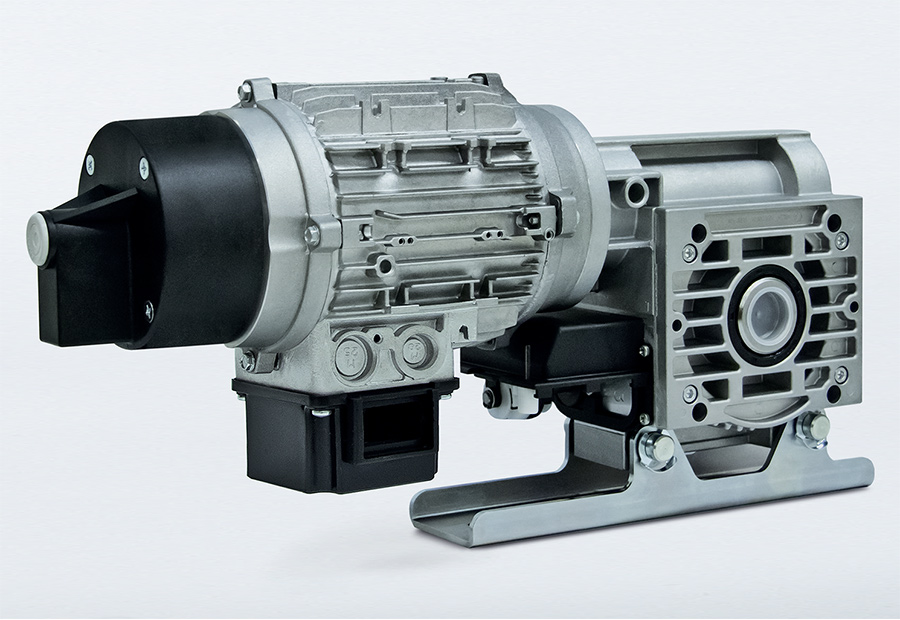

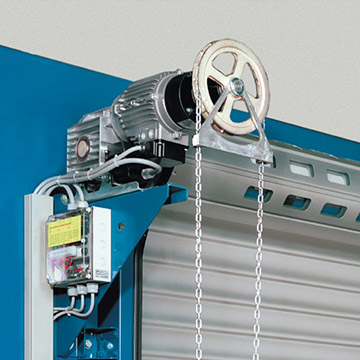

Двигател с директен монтаж (стандартно):

Електродвигател, който не се нуждае от поддръжка, с маслено уплътнение, с напълно капсулирано предпазно устройство с червячно задвижване, директно монтирано върху стоманения носещ вал на главната греда, като тази конструкция значително намалява времето за монтаж и поддръжка в сравнение с другите конфигурации.

Интегрираното аварийно устройство може да се монтира във всяко положение, не се нуждае от поддръжка, има автоматичен самоконтрол, заедно с прибрани в корпуса крайни прекъсвачи, монтирани с фланец върху предпазното устройство с прецизно регулируем накрайник и защитни крайни прекъсвачи.

Аварийна манивела или верига за ръчно управление в случай на прекъсване на електрозахранването. Всички електрически връзки са свързани с куплунги за двигателя. Работно напрежение: 400 V трифазен променлив ток. Двигател, тестван от TÜV и VDE.

Aufsteckantrieb
(Standard)

Задвижване посредством зъбно колело (по поръчка):

Без нужда от поддръжка, с маслено уплътнение, с напълно капсулирано предпазно устройство с червячно задвижване, включва аварийна манивела или верига за ръчно управление в случай на прекъсване на електрозахранването – както в случая с директен монтаж, но мощността от задвижката се предава към тръбния барабан посредством стоманени верижни зъбни колела и верига.

Това задвижване се монтира с тестван по TÜV предпазител, който задържа вратата от падане дори ако носещите елементи се компрометират.

Навиващ се вал:
Изработен от стомана, грундиран, размерът му е съобразен с максимално допустима изкривяване от не повече от 1/500 от дължината му, минимален диаметър 168 мм за по-добро навиване на крилото.

Релсов път:
Монтират се с болтове или заваряване. При заварка релсите трябва да се закрешят върху носещата конструкция или върху предварително монтирани анкерни плочи в съответствие с нашите предписания..

Самонапасващи се сачмени лагери:
Големи, за монтаж на вала, монтирани върху релси.

Авариен режим на работа:
Аварийна верига, управляв се от пода.

Монтаж/електрически монтаж:
Условията ни на монтаж са съгласувани със съществуващите предписания по DIN. Съответно всички кабели и връзки на електрическите части трябва да се осигурят на място съгласно предоставената от нас схема, както и захранването с ток и свързването на елементите с нужните проводници.

На обекта трябва да се осигури резервен предпазител и заключващ се главен прекъсвач.

Забележка:
Могат да се доставят и следните модели:
• електрически двигатели за променлив ток, работно напрежение 230 V

Ролетните врати отговарят на изискванията на DIN EN 13241.

Водещи релси и уплътнения

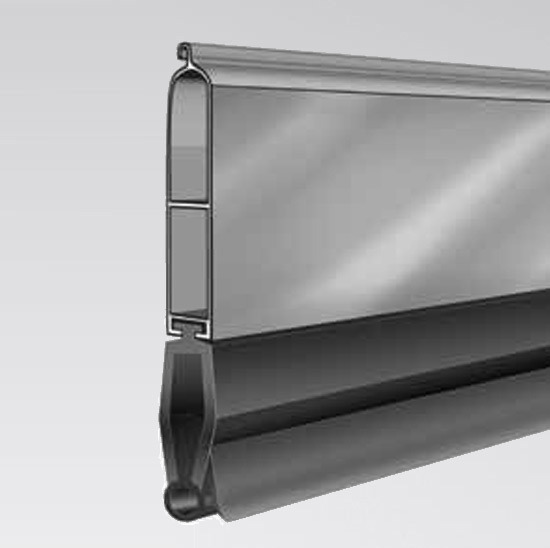

Подово уплътнение за ролетни врати TH80
Еластичното тръбно EPDM уплътнение се поставя в профила TH80.

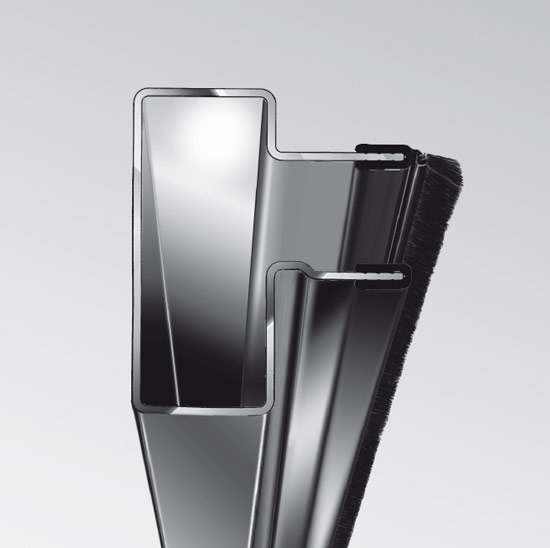

Водачи FS2
за всички ролетни врати. Водачи от поцинкована стомана Sendzimir с пластмасови лайсни, предлагат се и със странично уплътнение, могат да се монтират със стоманени скоби без заваряване.

Страничното уплътнение за водачи FS2
Предотвратява загубата на топлина и формирането на течения, пластмасови лайсни с четково уплътнение от вътрешната страна на вратата.

Монтаж

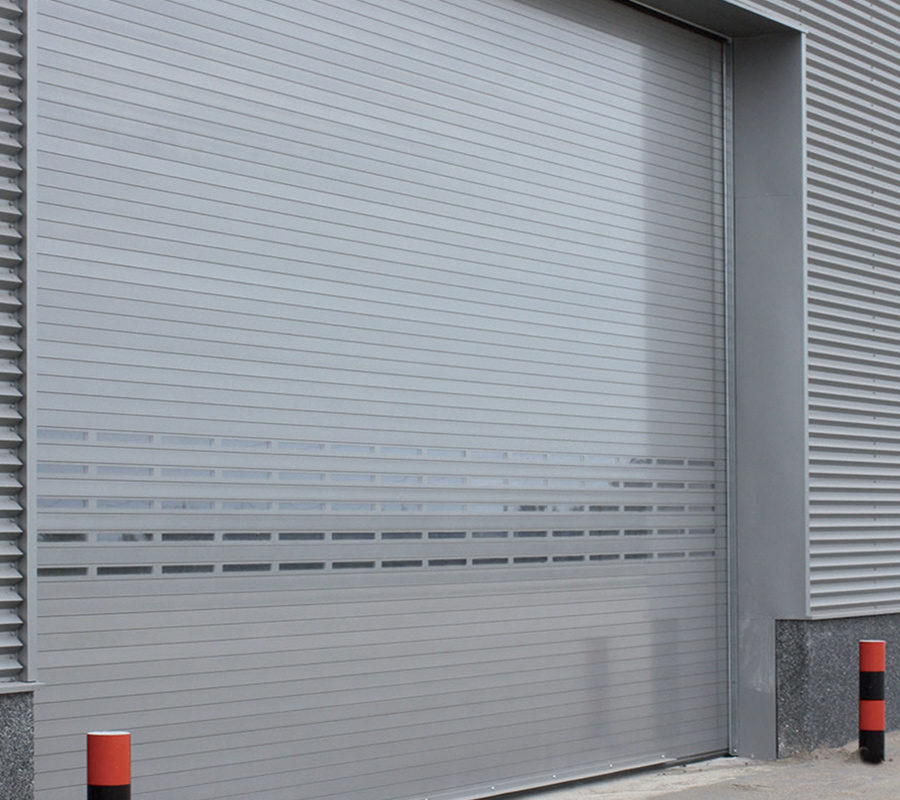

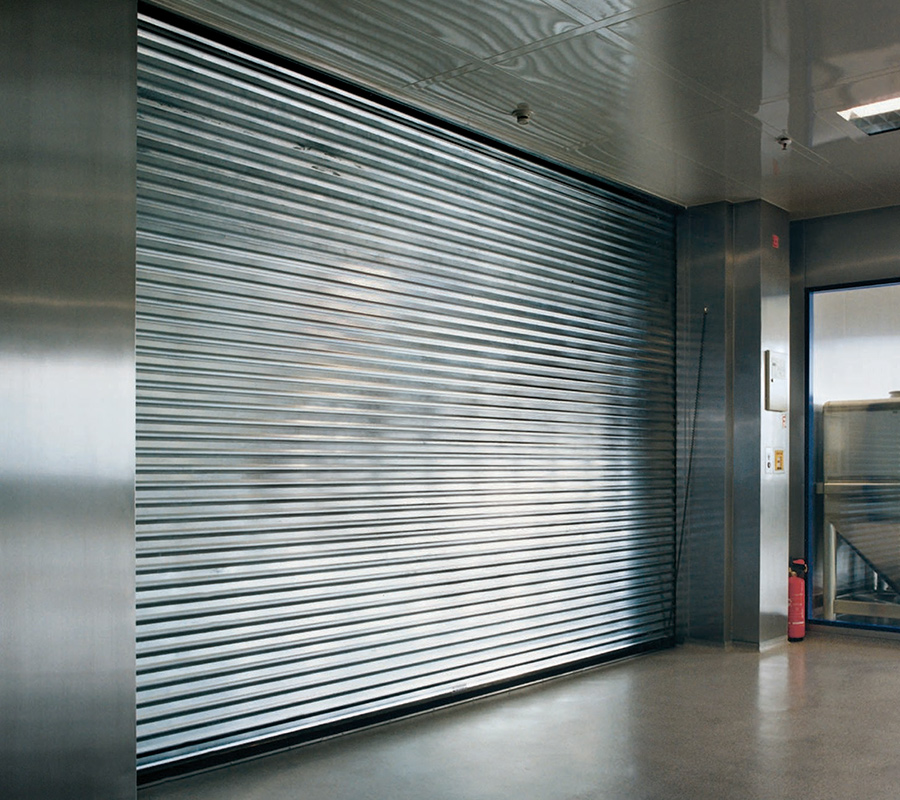

Видове монтаж и приложение

Ролетните врати Novoferm са подходящи за множество монтажни ситуации и приложения. По-долу ще намерите някои примери. Всички детайли можете да намерите в подробните инструкции за монтаж.

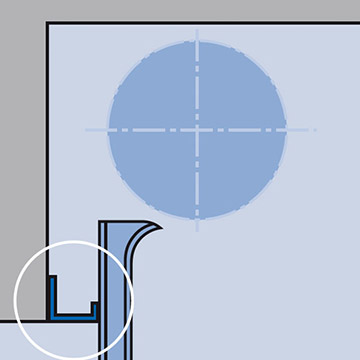

Видове монтаж

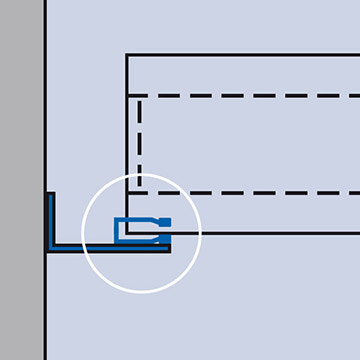

Страничен декоративен профил е необходим, ако пространството за можтаж на ролетната врата е недостатъчно/ограничено. Стоманен профил - размерът съответства на изискванията за теглото на вратата.

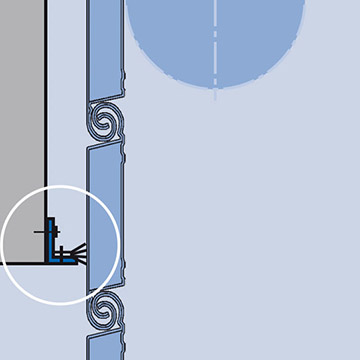

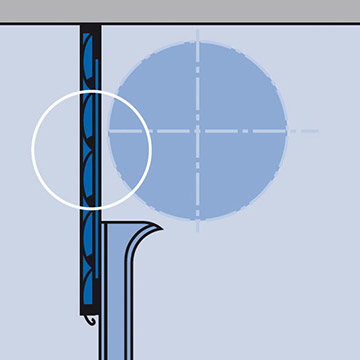

Уплътнение на щурца за модел V80/TH100 с цел предотвратяване на загубата на топлина и образуването на течения:
- V80 с четки
- TH100 с широчина до 5 м - с гумени уплътнители, при широчина над 5 м – с четки.

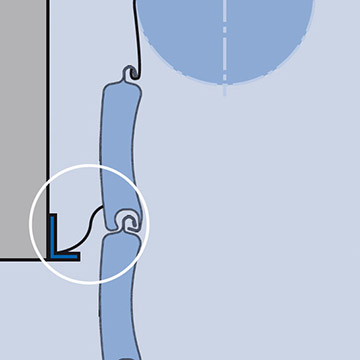

Уплътнението на щурца за модел TH80 с цел предотвратяване на загубата на топлина и образуването на течения: през ламелата на TH80 с фиксирано пластмасово уплътнение.

При липса на щурц трябва да се монтира вертикален щурцов панел. Панел, изработен от същите профили като крилото, фиксирани в стоманена рамка - по избор изработена от огъната поцинкована ламарина.

Ако щурцът е изместен назад, се изисква монтажът на хоризонтален панел при щурца. Фиксиран панел, изработен от огъната поцинкована ламарина, обикновен или топлоизолиран, в зависимост от модела на вратата.

ПРИЛОЖЕНИЯ

Индивидуални проекти
Ще използваме богатия си опит, за да изготвим индивидуални решения за необичайни условия на монтаж или съгласно специфичните изисквания на клиента.

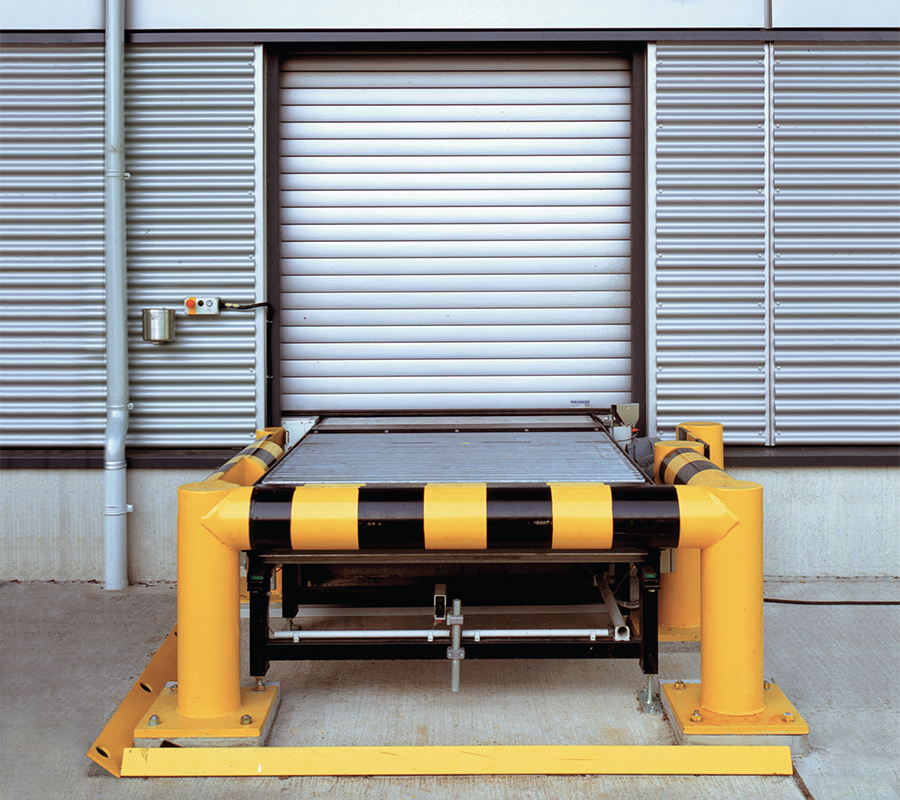

Логистика

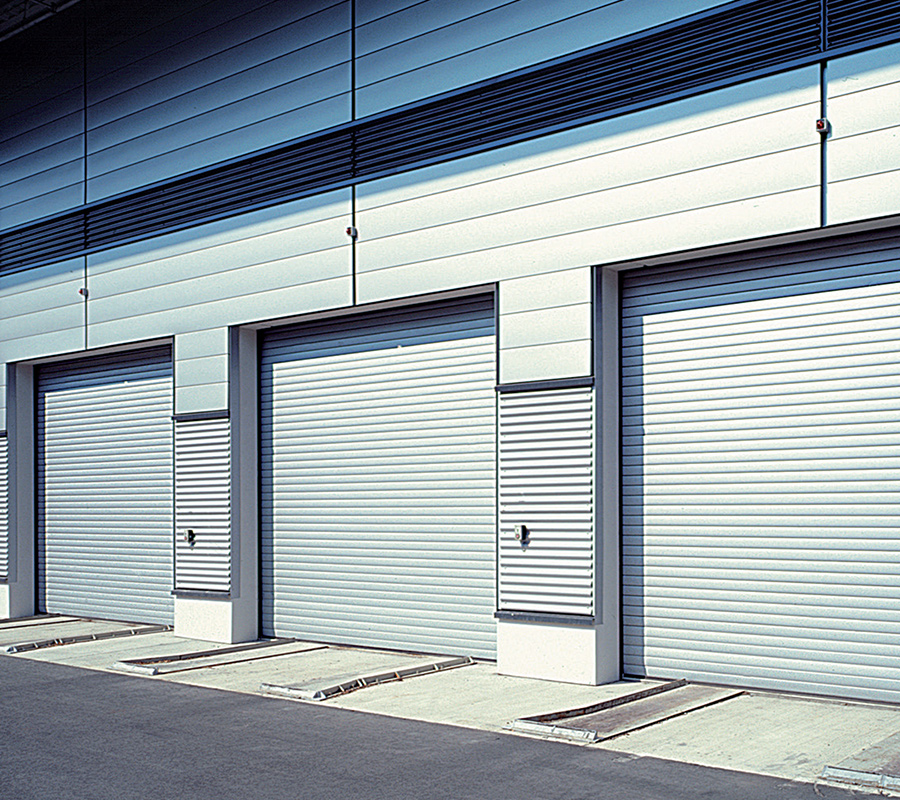

Ролетните врати традиционно се използват в логистиката за осигуряване на безопасни условия на работа.
