Обков:

3-съставни панти, стандартно оборудвани със сачмени лагери. По две панти на крило, стандартно грундирани в бяло, подобно на RAL 9016. Предлагат се като опция от неръждаема стомана, като регулируеми 3-D панти от стомана или неръждаема стомана, или като slimline 3-D панти от неръждаема стомана по поръчка (необходим е горен автомат за самозатваряне).

Еднокрили врати: една панта шиш и една пружинна панта. Двукрили врати: две панти на крило. Два осигурителни шипа на крило.

Брава за обикновен патрон, с комплект черни заоблени дръжки (с монтиран патрон). Шилд за монтаж на място (дължина 85 мм, 35/50 мм). Еднокрилите врати стандартно се предлагат подсилени отвътре заради автомата за самозатваряне от страната на пантите.

Допълнителни характеристики на двукрилите врати:

Два автомата за самозатваряне Dorma TS 89 F или Geze TS 4000 F и един координатор. Централен делител с уплътнение в една равнина със стената. Активно крило с резе заключващо нагоре (опция за заключване нагоре и надолу).

Каси:

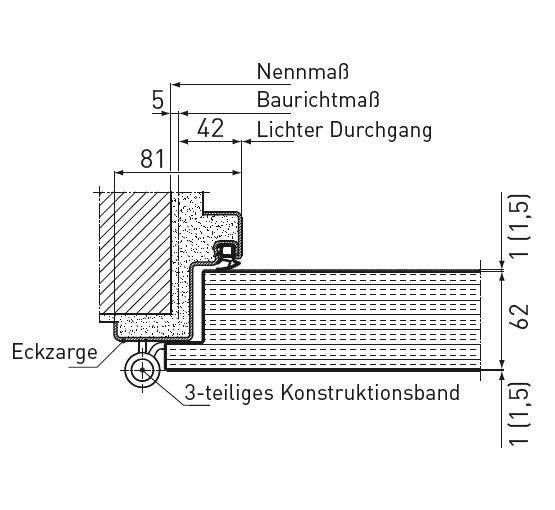

Стандартна ъглова каса с тристранен уплътнителен профил, дебелина 2,0 мм, широчина на касата 50 мм, като опция се предлага: обхватна каса за врата, 2140B двусъставен обхватен рамков профил, насрещна и блок каса за монтаж на стената или блок каса за монтаж пред стената.

Прагове:

Стандартно се предлагат с А ниво на пода, В1, В2, В3 се предлагат като опция с обхватна каса, С2 с долен стопер и уплътнение, или RS1 уплътнителни прагове с падащ праг, RS1 двоен праг или извит праг с акустичен прагов уплътнител RS2.

Повърхности:

Крилото и касата са поцинковани и грундирани (прахово боядисани) в цвят подобен на RAL 9016. Панелът и касата на вратата се предлагат като опция с покритие с дизайн на Novoferm.

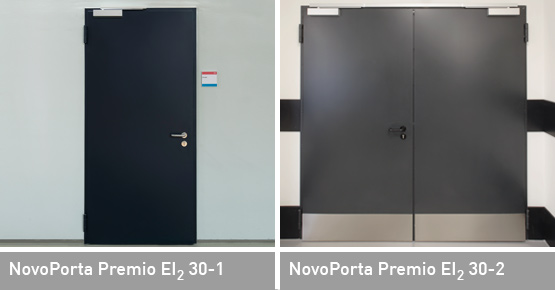

NOVOPORTA PREMIO T30-1

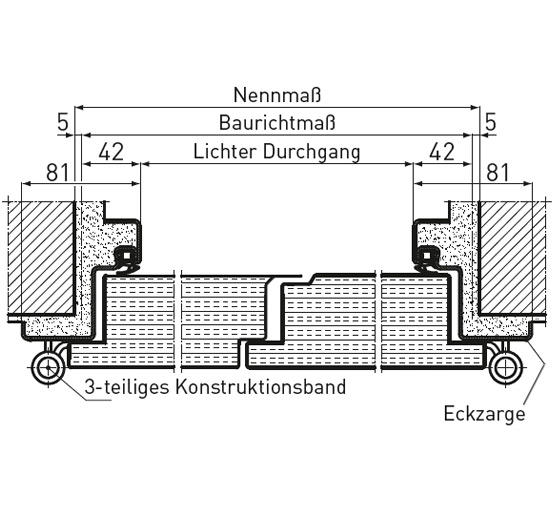

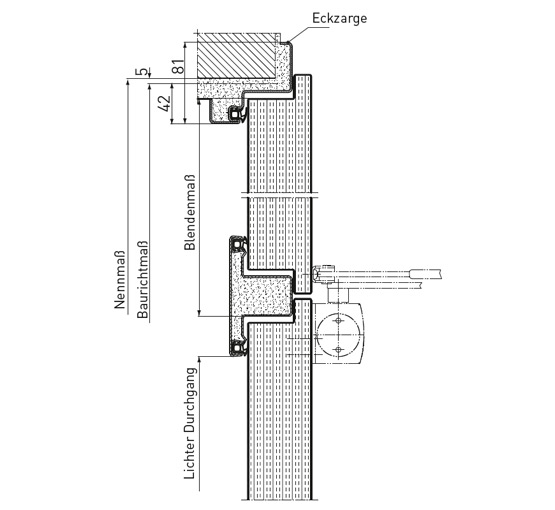

NOVOPORTA PREMIO T30-2

Опция:

Обков:

3-съставни панти, стандартно оборудвани със сачмени лагери. По две панти на крило, стандартно грундирани в бяло, подобно на RAL 9016. Предлагат се като опция от неръждаема стомана, като регулируеми 3-D панти от стомана или неръждаема стомана, или като slimline 3-D панти от неръждаема стомана по поръчка (необходим е горен автомат за самозатваряне).

Еднокрили врати: една панта шиш и една пружинна панта. Двукрили врати: две панти на крило. Два осигурителни шипа на крило за координираща височина до 2125 мм, три осигурителни шипа за височина от 2126 мм . Автомат за самозатваряне Dorma TS 89 F или GEZE TS 4000 F.

Брава за обикновен патрон, с комплект черни заоблени дръжки (с монтиран патрон). Шилд за монтаж на място (дължина 85 мм, 35/50 мм).

Допълнителни характеристики на двукрилите врати:

Втори автомат за самозатваряне Dorma TS 89 F или Geze TS 4000 F и един координатор. Централен делител с уплътнение в една равнина със стената. Неактивно крило с резе заключващо нагоре. (опция за заключване нагоре и надолу).

Каси:

Стандартна ъглова каса с тристранен уплътнителен профил, дебелина 2,0 мм, широчина на касата 50 мм, като опция се предлага: обхватна каса за врата, 2140B двусъставен обхватен рамков профил, насрещна и блок каса за монтаж към стената.

Прагове:

Стандартно се предлагат с А ниво на пода, В1, В2, В3 се предлагат като опция с обхватна каса, С2 с долен стопер и уплътнение, или RS1 уплътнителни прагове с падащ праг, RS1 двоен праг.

Повърхности:

Крилото и касата са поцинковани и грундирани (прахово боядисани) в цвят подобен на RAL 9016. Панелът и касата на вратата се предлагат като опция с покритие с дизайн на Novoferm.

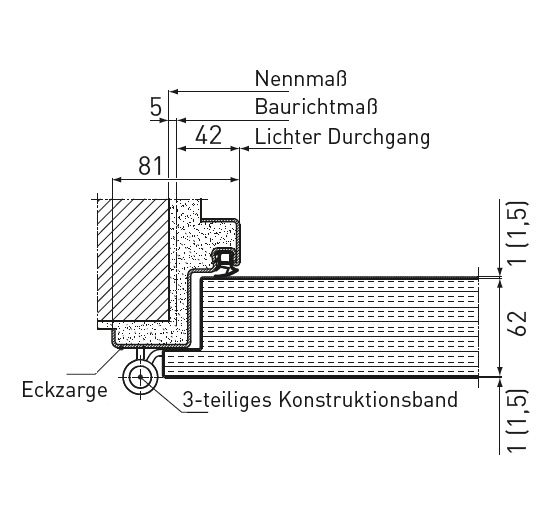

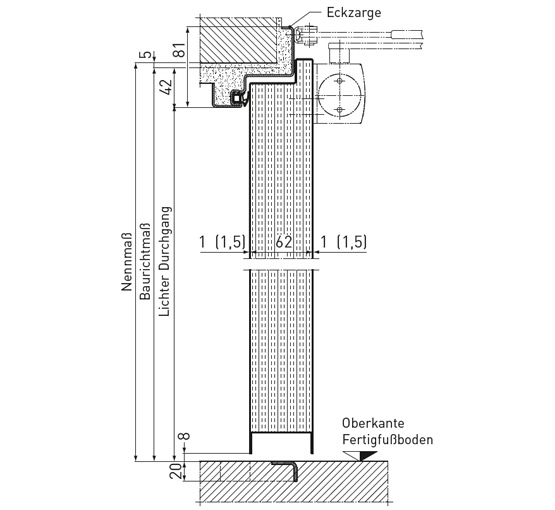

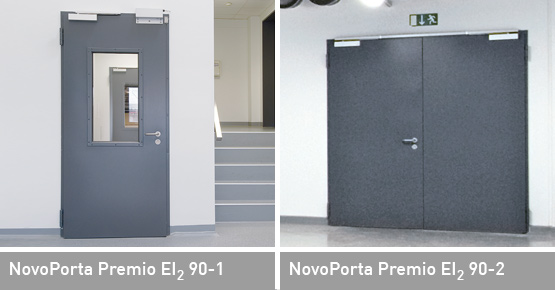

NOVOPORTA PREMIO T90-1

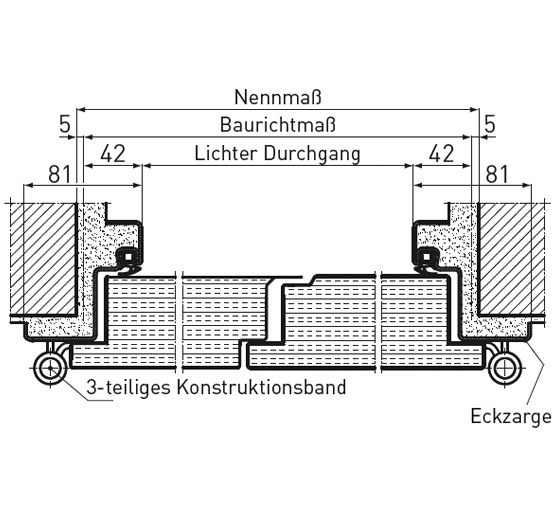

NOVOPORTA PREMIO T90-2

Опция:

Правилното решение, независимо от средата: Предлагаме богат избор от атрактивни дизайни с матово (M) или гланцово (H) покритие.

Изборът на остъклението и касата играят огромна роля при определянето на външния вид на вратата, но все повече е продиктуван от нарастващите изисквания за енергийна ефективност. Пожарозащитните врати на Novoferm - Premio могат да бъдат оборудвани с огнеустойчиво остъкление (F30 или F90). Все още сме единственият производител, който предлага многофункционалните врати Premio изцяло с изолиращ стъклопакет със значително подобрени коефициенти на топлопреминаване от 1.1 - 1.3 W / (m²K), в зависимост от избрания тип стъкло, съгласно EN ISO 10077-1 .

NovoPorta Premio MZ могат да бъдат поръчани със следните видове остъкляване, в зависимост от модела: Стандартно и изолационно стъкло по поръчка с особено ниски коефициенти на топлопреминаване съгласно EN ISO 10077-1. Разбира се, има и ламинирано или закалено безопасно стъкло. Предлага се и декоративно остъкляване (флоатно стъкло) с три различни дизайна: Mastercarré, Masterligne и непрозрачно стъкло (вижте илюстрациите по-долу) за индивидуални проекти. Техните различни нива на пречупване на светлината осигуряват необходимата визуална защита.

ДЕКОРАТИВЕН ДИЗАЙН НА ОСТЪКЛЕНИЯТА

ПРОФИЛИ ЗА ОСТЪКЛЕНИЕ

NovoPorta Premio T30-1 и T30-2 ¹) ²)

NovoPorta Premio T90-1 и T90-2 ¹) ²)

NovoPorta Premio MZ-1 и MZ-2 ²)

¹ Стъкло предназначено само за употреба на закрито ( със защита от UV светлина и директно халогенно лъчение). Остъклението може да се използва само в температурни граници от -20 до +45 ° C

² Стандартните стоманени профили за остъкляване са видимо закрепени с болтове от двете страни. Допълнитела защита на MZ вратите от рискове / външна среда.

Високофункционалният, атрактивен дизайн и иновативните детайли характеризират пожарозащитните и димозащитните системи плъзгащи се врати на Novoferm. Те са с широк спектър на употреба и хармонично се вписват в различни архитектурни концепции на индустриални и търговски сгради.

2140B УНИВЕРСАЛЕН РАМКОВ ПРОФИЛ: ЕДНО РЕШЕНИЕ ЗА ВСИЧКИ СЦЕНАРИИ ПРИ МОНТАЖА

Ъгловата каса е обикновена, докато допълнителният универсален профил без пълнеж е специален. В комбинация, този сбор от предния и насрещния капак създава двукомпонентната обхватна каса на вратата - 2140B, която е в свой собствен клас. Дори и ъгловите каси, които вече са налице, могат да бъдат модернизирани или още по-добре: подобрени - с насрещен капак.

Допълнителни предимства: Според одобрението, само предният капак на касата трябва винаги да се запълва, докато насрещния капак може да се остави празен. Процесът на монтаж се подпомага от различните опции за запълване, както и от монтажните комплекти, които могат да се доставят за почти всеки тип стена (виж илюстрациите).

Комбинацията от универсален рамков профил на NovoPorta Premio и 2140B, е система "всичко в едно" - включваща димо- и пожарозащита (T30 / T90), звукоизолация и устойчивост на взлом.

Можете да превърнете практически всяка идея в реалност с рамковия профил 2140B. В края на краищата, той не само изглежда изключително добре: освен това профилът се закрепва бързо към всички видове стени и се запълва чисто, с помощта на монтажните комплекти. В зависимост от монтажния екип и условията на обекта, съществуват няколко одобрени опции за материала за запълване.

Комбинацията от преден и насрещен капак позволява впечатляващо бърз и чист монтаж.

Предлага се за зидария и бетонни стени с дебелина до 300 мм.

* Минимална плътност 40 кг / м³, точка на топене> 1000 ° C, клас на строителни материали A1 / Евроклас A1

PREMIO ПЕЧЕЛИ ТОЧКИ И ПРИ МОНТАЖА: САМО ЕДИН ВИНТ НА ТОЧКА ЗА ЗАКРЕПВАНЕ!

Независимо от това дали монтирате обикновена ъглова каса или 2140B двукомпонентна обхватна каса: Методът със завинтване разработен от Novoferm е бърз и чист начин за монтаж на каса. И най-хубавото: Нуждаете се само от един винт на точка на закрепване, за да се гарантира максимална стабилност. Тъй като са необходими само половината от обичайните винтове, монтажът е много по-бърз.

Крайният резултат изглежда наистина добре, тъй като пробивните отвори, скрити в касата, са покрити с капачки, които можете да боядисате и които са напълно невидими, когато вратата е затворена.

Процедурата е одобрена за T30, T90, димоустойчиви или многофункционални врати, и за врати, устойчиви на взлом (RC2). Подходящ е за открити бетонни и зидани стени, но също така и за преградни стени от гипскартон с дървени рамки с клас F60-B или по-висок. Ако подът вече е готов, ъгловата каса може да се скъси според нивото на пода и директно на място.

НЕВИДИМО ЗАКРЕПВАНЕ, БЪРЗО ЗАПЪЛВАНЕ

ПОДКЪСЕТЕ КАСАТА НА МЯСТО

В някои случаи доставената каса може да се окаже твърде висока, тъй като е поръчана преди да бъде завършен пода. Когато подът вече е завършен и размерът на касата не пасва на отвора, обикновено тя вече е на обекта. В резултат на това касата трябва да бъде отрязана.

ИДЕАЛНОТО РЕШЕНИЕ ЗА СУХО СТРОИТЕЛСТВО - NOVOPORTA PREMIO T30 С ЕДИНИЧЕН РАМКОВ ПРОФИЛ 2140B

РЕШЕНИЯ ЗА ЗАПЪЛВАНЕ НА КАСИ

АКО ХАРЕСВАТЕ ДЪРВО, ЩЕ СЕ ВЛЮБИТЕ В NOVOPORTA PREMIO

ИЗБОРЪТ Е ВАШ - МОЖЕМ ДА ПРЕДОСТАВИМ ВСИЧКО, КОЕТО ВИ Е НЕОБХОДИМО, ЗА ДА РАБОТИТЕ БЪРЗО И ЧИСТО!

Когато трябва да запълните само половината, се работи два пъти по-бързо - особено когато можете да изберете материала, с който ще работите.

Тъй като насрещния капак на рамковия профил Т30 може да бъде оставен напълно празен, трябва само да запълните секцията на предната страна, напр. с насипна минерална вата. Този материал е често използван за запълване на стени F60-A / F90-A и затова обикновено е на разположение на обекта.

КАСИ:ПРЕГЛЕД

ПРАГОВЕ:ПРЕГЛЕД

ТАБЛИЦА НА СТАНДАРТНИ ПОРЪЧКОВИ / КООРДИНИРАНИ РАЗМЕРИ

СТАНДАРТНИ ШИРОЧИНИ НА КРИЛАТА НА ДВУКРИЛИТЕ ВРАТИ NOVOPORTA PREMIO T30, T90 И MZ
