Механична и електронна защита

ЗАЩИТНИ УСТРОЙСТВА

Безопасността е изключително важна при използването на секционните врати, които се движат вертикално и често са много тежки. Ето защо Novoferm предлага механична и електронна защита за предотвратяването на какъвто и да е контакт на вратата с хора, превозни средства или препятствия, които могат да доведат до нейната повреда или това на друго имущество. Ние гарантираме системи за сигурност, сертифицирани от TÜV Nord и отговарящи на строгите изисквания за тестване и стандартизация. Като опция се предлага и защита срещу повдигане, което осигурява допълнителна защита срещу взлом.

МЕХАНИЧНА ЗАЩИТА

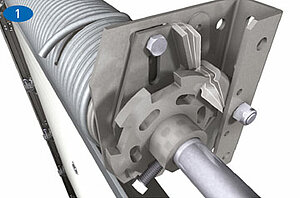

Осигуровка срещу скъсване на пружина

Съгласно европейския стандарт EN 13241, неконтролираното движение на секционната врата надолу не трябва да е възможно. Затова ръчно управляваната секционна врата трябва да е оборудвана със стандартна осигуровка срещу счупване на пружината. Ако тя се счупи, тази осигуровка блокира торсионната пружина и спира неконтролируемото падане на вратата. Ако секционната врата се задвижва чрез електромотор, функцията на осигуровка срещу счупване на пружината се изпълнява от самоспиращ редуктор (като по този начин се премахва необходимостта от монтаж на такава защита). Ако задвижването има функция за бързо освобождаване, то осигуровката срещу счупване на пружини все пак трябва да бъде монтирана.

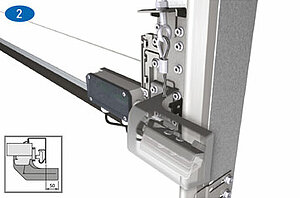

Защита от скъсване на стоманено въже

Германският технически орган по сертифициране TÜV определя, че натоварването, при което биха могли да се скъсат двете стоманени въжета, трябва да бъде шест пъти по-високо от балансираното тегло на крилото на вратата. Ако това ниво на безопасност не може да се гарантира, вратата трябва да бъде стандартно оборудвана със защита от скъсване на въжета. В случай на скъсване на въже, тази защита ще притисне блокировката в касата, което ще предотврати неконтролируемото движение надолу. Монтажът на защита срещу скъсване на въже заема около 50 мм допълнително разстояние до релсовия път

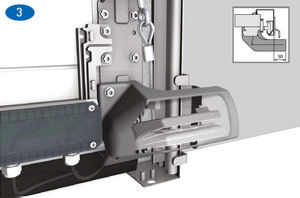

Защита срещу повдигане

Тъй като секционната врата е окачена върху стоманени въжета, тя може да се повдигне, ако не е заключена. Това може да се предотврати чрез монтирането на защита срещу повдигане, специално предназначена за леки врати с електрическо задвижване. Без такава защита рискът от нежелано отваряне при тези врати е много по-висок в сравнение с другите. Монтажът на защита срещу повдигане заема около 50 мм допълнително разстояние до релсовия път.

ЕЛЕКТРОМЕХАНИЧНА ЗАЩИТА

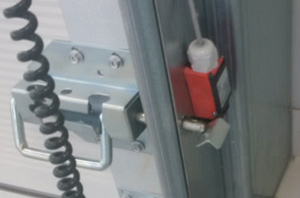

Резе с микропревключвател

Резето се заключва в ходовата релса, така че вратата вече не може да се отвори и микропревключвателят деактивира функцията за задвижване. Така секционната врата е защитена от външни манипулации.

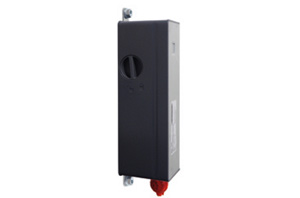

Електронна брава edl 100

Електронната брава EDL 100 може да се използва и като опция за индустриални секционни врати със задвижване T100. То е прикрепено от външната страна на релсата и когато бравата е активирана, стоманен шип предотвратява движението на вратата нагоре.

ЕЛЕКТРОННА ЗАЩИТА

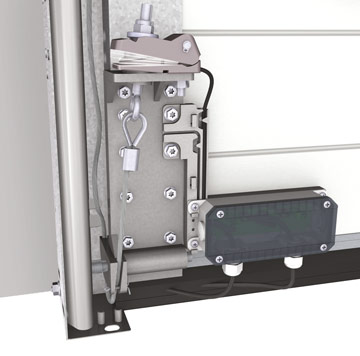

Защита срещу отпускане на въже Тази защита е закрепена към двете носещи въжета и незабавно прекъсва захранването на електрическото задвижване в случай на скъсване или провисване на някое от тях.

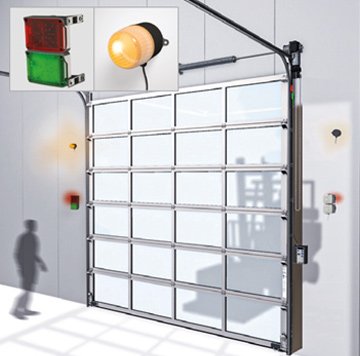

Светофари и сигнални лампи
Светофарите и сигналните лампи са монтирани от вътрешната и външната страна на секционната врата, за да предотвратят нараняване на хора и повреди по вратата или стоката. Сигналните лампи предупреждават за опасност. Те се задействат преди движението на вратата. Светофарите регулират движението. Те предотвратяват евентуални повреди по секционната врата.

Стандартно устройство с детектор за препятствия
Функцията за установяване на препятствие е вградена в гуменото уплътнение на вратата и включва приемно - предавателно устройство. Ако предаването на сигнала бъде прекъснато от човек или препятствие, вратата спира движението си и се връща в изходно положение. Максималното контактно напрежение в гумения профил е 40 кг. Алтернативно решение е използването на безконтактен контрол посредством фотоклетка изнесена пред вратата.

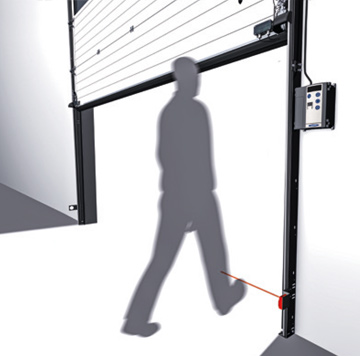

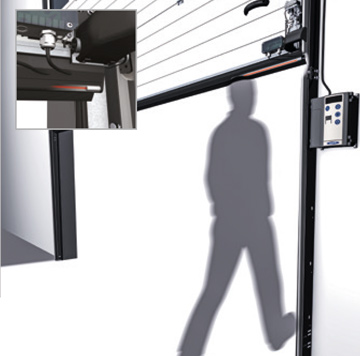

Изнесена пред вратата фотоклетка
Тази функция открива препятствия в рамките на 8 см пред основния затварящ се ръб. Ако долната страна на вратата наближи препятствие, към задвижването се изпраща сигнал да спре вратата и да я повдигне отново. Тази защита работи без контакт с хора, стоки или оборудване.

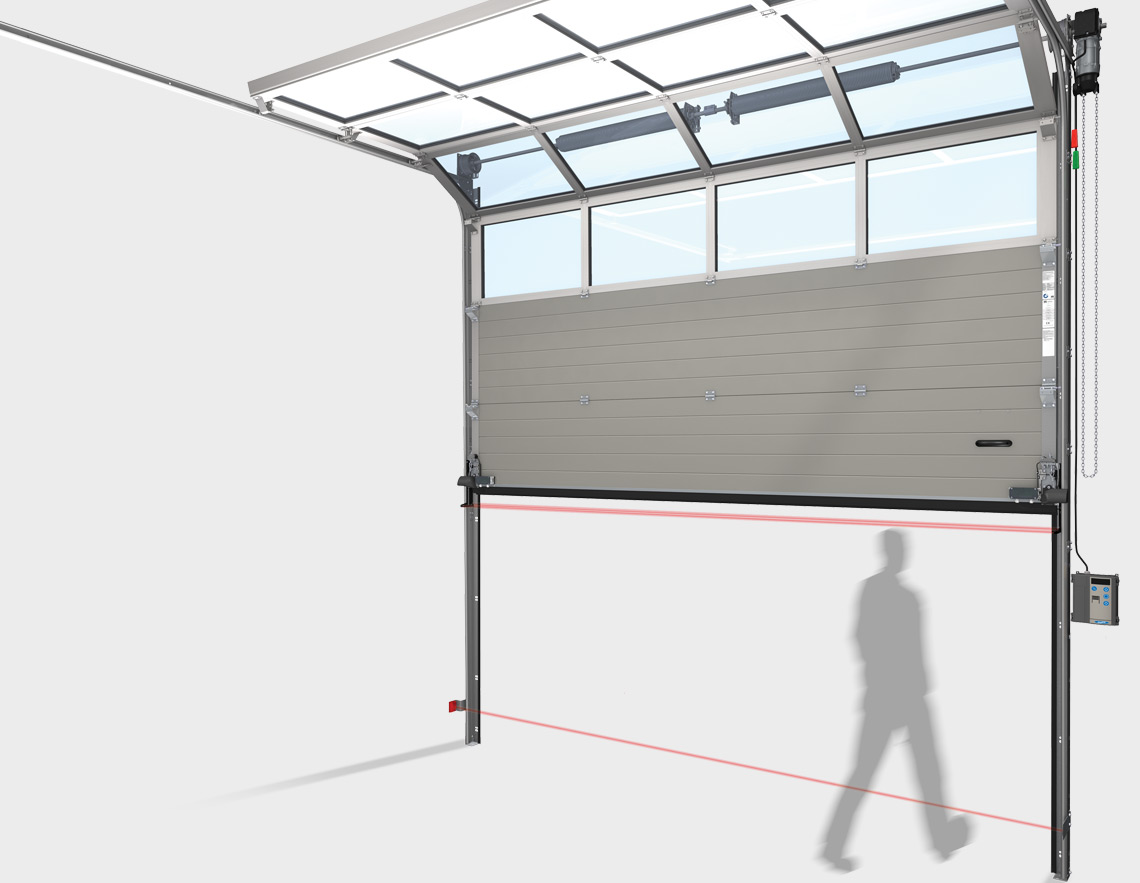

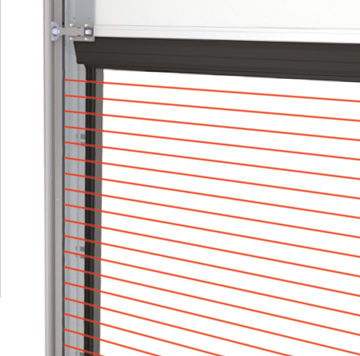

Светлинна решетка
Индустриалните секционни врати могат да бъдат оборудвани по желание със светлинна решетка. Светлинната решетка се състои от предавател и приемник и е фабрично монтирана в релсовата система, което означава, че окабеляването не се вижда.

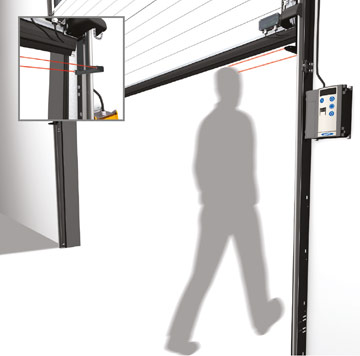

Стационарна предпазна фотоклетка
Стационарната фотоклетка е задължителна функция на вратите, задвижвани с електромотор с импулсно управление, ако потребителите нямат възможност да виждат отварянето при експлоатация. Предлагат се два варианта - с предавател и рефлектор и с предавател и приемник. Предавателят и в двата варианта се намира върху релсата от страната на таблото, а рефлекторът или приемникът се позиционира на противоположната релса. Ако лъчът между предавателя и рефлектора/ приемника се прекъсне, , задвижващият механизъм получава сигнал да спре движението и да върне вратата обратно. За разлика от варианта с приемник, вариантът с рефлектор не е най-доброто решение в запрашена или влажна среда.
