Mechanische Überladebrücken

Steuerung über Bedienhebel

Mechanische Ladebrücken mit Klappkeil werden über einen Bedienhebel gesteuert und stehen Ihnen in zwei Ausführungen (NovoDock L100 und L150) zur Verfügung. Beide Überladebrücken werden an einer Rampe montiert.

Übersicht Überladebrücken

Die Ladebrücke NovoDock L 100 ist ein robuster Anfahrschutz und ermöglicht Verladen auf engstem Raum, geräuscharm und besonders leicht zu bedienen.

Die Ladebrücke NovoDock L 150 kann statisch oder seitenverschiebbar eingesetzt werden, sie gleicht kleinere bis mittlere Höhenunterschiede zwischen Fahrzeug und Rampenoberkante aus sowie kann bei bei Innen- und Außenrampen eingesetzt werden.

Vergleich und Eigenschaften

Vergleich Ladebrücken mit Klappkeil

	Produktmerkmale	L100	L150
	mit Vorschub
	mit Klappkeil	●	●
	ISO-Dock
Options-Pakete	Green^Plus
	Green^SLOD
	Iso^Plus
	Door^Plus
	Safety^Plus
	Nennlast nach EN 1398 in kN	60	60
	Nennlängen (NL) in mm	400	1.500, 1.750, 2.000
	Nennbreiten in mm	1.750, 2.000, 2.200	1.500, 1.750, 2.000
Bauhöhe	600 mm
	700 mm/725 mm¹⁾
	800 mm /830 mm²⁾
	900 mm/1200 mm³⁾
	Vorschub-/Klappkeillänge in mm	300
	Spannungsversorgung
	Schutzart
	Motorleistung in kW
Konstruktionsmerkmal	Plateau Tränenblech in mm	4/6	4/6
Konstruktionsmerkmal	Vorschub/Klappkeil Tränenblech in mm	12/14
Überbrückungswerte nach oben / nach unten (Vorschub 1000 mm)	Nennlänge 2000, Bauhöhe 600
	Nennlänge 2000, Bauhöhe 700 /725¹⁾/830²⁾
	Nennlänge 2250, Bauhöhe 600
	Nennlänge 2500, Bauhöhe 600
	Nennlänge 2500, Bauhöhe 700 /725¹⁾/830²⁾
	Nennlänge 2750, Bauhöhe 600
	Nennlänge 2750, Bauhöhe 700
	Nennlänge 3000, Bauhöhe 600
	Nennlänge 3000, Bauhöhe 700/725¹⁾/830²⁾
	Nennlänge 3000, Bauhöhe 800 /900²⁾
	Nennlänge 3500, Bauhöhe 800
	Nennlänge 3500, Bauhöhe 900/1200³⁾
	Nennlänge 4000, Bauhöhe 900/1200³⁾
	Nennlänge 4500, Bauhöhe 900/1200³⁾
	Nennlänge 5000, Bauhöhe 1200
	maximal zulässige Neigung gemäß EN 1398	12,5 %	12,5 %
	Steuerung	Bedienstange	Bedienstange
	Novo i-Vision-Ausführung
	Novoferm Communication Interface (NCI)
Farben	RAL 5010 (enzianblau)	●
	RAL 7016 (anthrazitgrau)	●
	RAL 9005 (schwarz)	●
	weitere RAL-Farbtöne	o
	verzinkt	o	●
● Standard o Option 1) nur P1320 2) nur L730i 3) nur VL6020 4) Vorschub 700/1.000 wie bei L730i ISO

Details Novodock L 100

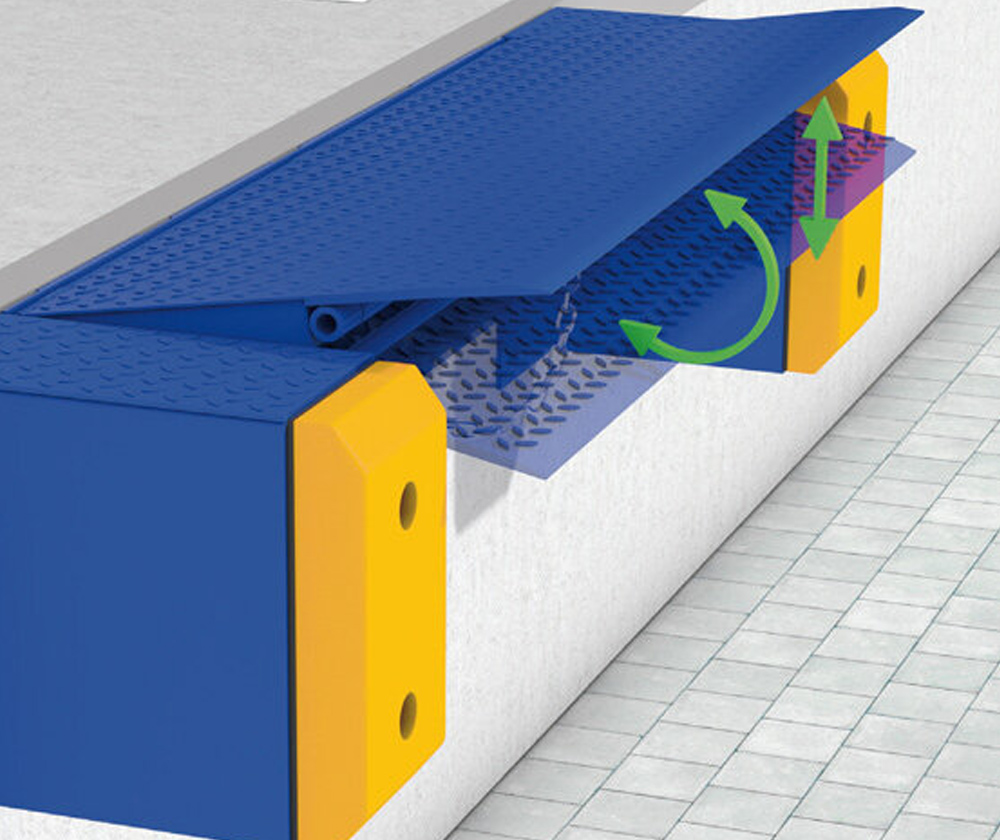

NOVODOCK L 100

Mechanische Überladebrücken

NovoDock L100 läßt sich leicht und einfach über einen Bedienhebel steuern. Die Überladebrücke wird an einer Rampe montiert.

Produktvorteile
ermöglicht Verladen auf engstem Raum	unterschiedliche Einbaumethoden
geräuscharm	60 kN dynamische Tragkraft
besonders leichte Bedienung	robuster Anfahrschutz

Details Novodock L 150

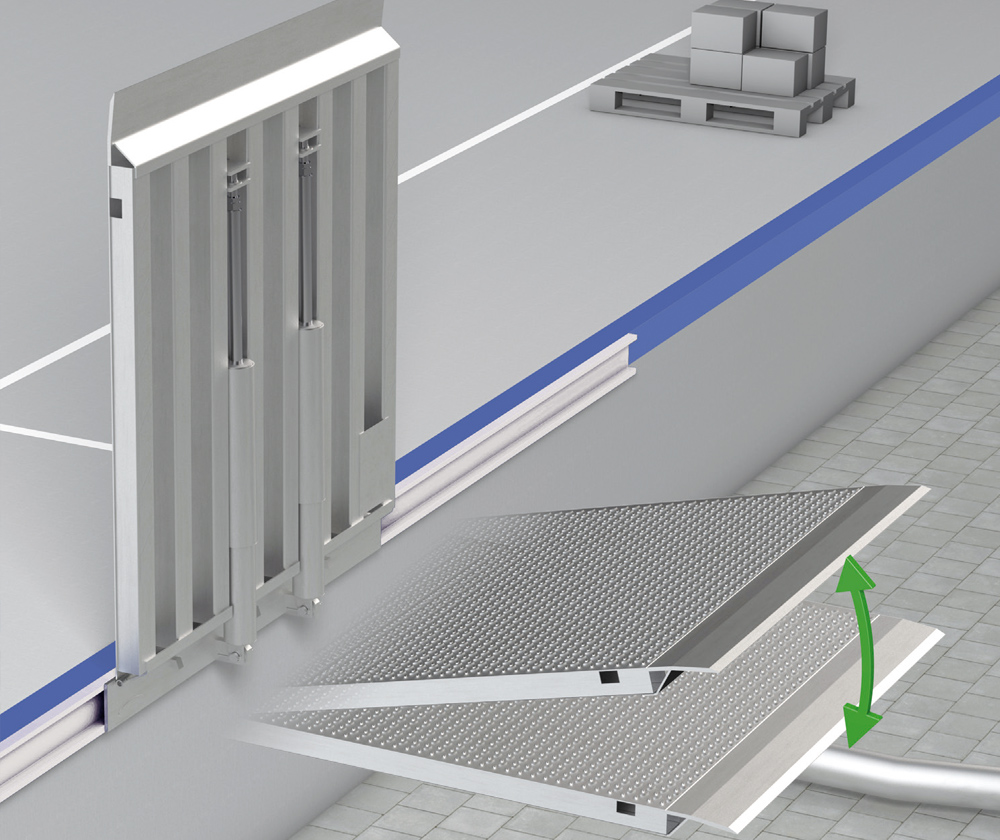

NOVODOCK L 150

Mechanische Überladebrücken

NovoDock L150 läßt sich leicht und einfach über einen Bedienhebel steuern. Die Überladebrücke wird an einer Rampe montiert.

Produktvorteile
ortsfest oder seitenverschiebbar	serienmäßig verzinkt
gleicht kleinere bis mittlere Höhenunterschiede zwischen Fahrzeug und Rampenoberkante aus	leichte Bedienung
Einsatz bei Innen- und Außenrampen	60 kN dynamische Tragkraft

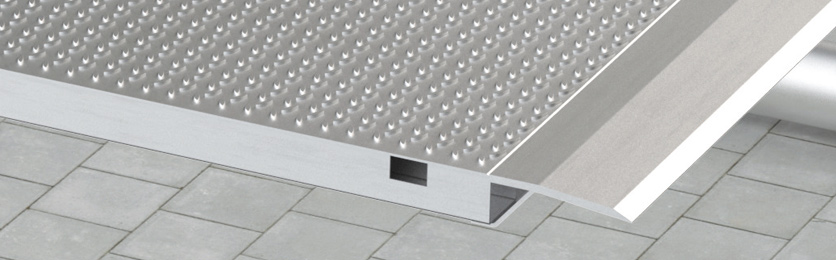

Aluminiumauflager L150

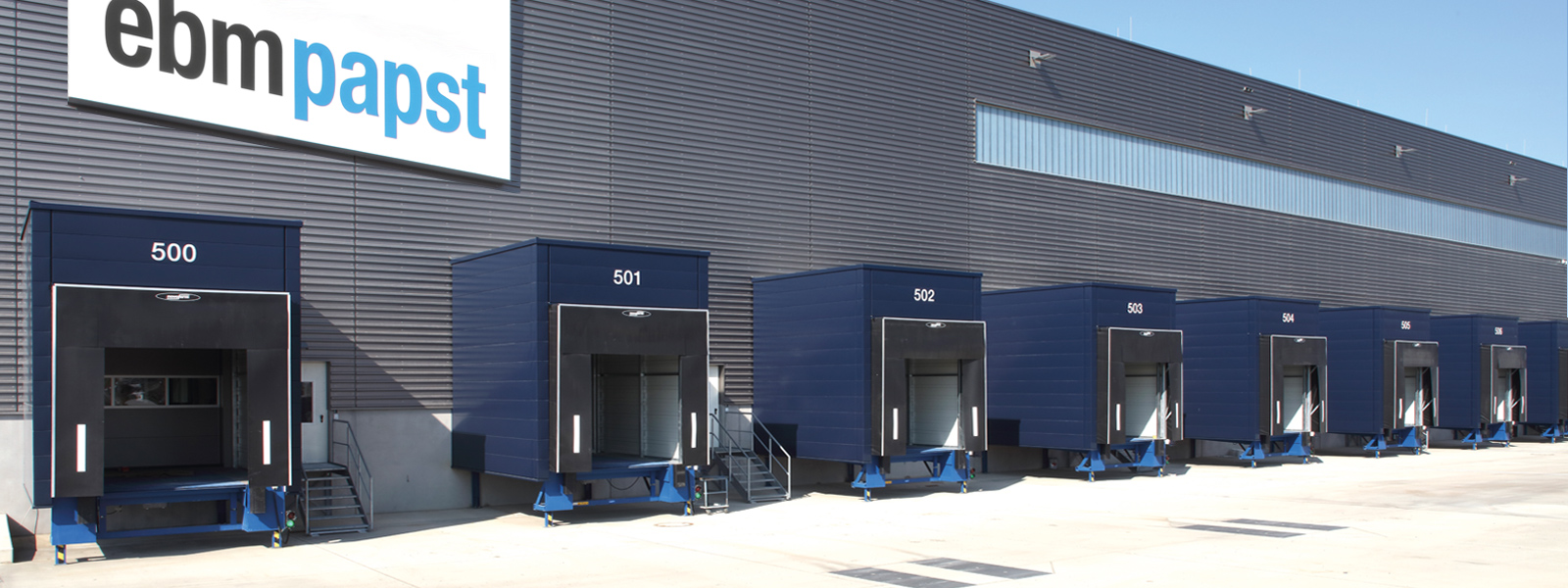

ПРОЕКТ Диспечерски център ebm-papst Mulfingen GmbH & Co. KG

МЕСТОПОЛОЖЕНИЕ НА ПРОЕКТА Мюлфинген-Холенбах

АРХИТЕКТ Kraft+Kraft Architekten, Schwäbisch Hal

ПРОФИЛ НА ИЗИСКВАНИЯТА
Високи изисквания към модерната, ефективна и безопасна техника за товарене, както и към висококачествените и функционални решения за противопожарна защита.

ЗАВЪРШВАНЕ май 2017 г.

ПРОДУКТИ НА NOVOFERM
- 50x товарни рампи NovoDock P1530i с конструкция на къщичката H100
, доков изравнител S420, буфер AZJ500, светофари
и клинове за колела
- 8x ролетни решетки
- 74x секционни индустриални врати Thermo 40
- 4x високоскоростни ролетни врати NovoSpeed Flex HardEdge
- 2x плъзгащи се противопожарни врати - T30 SKE - T90 SKE
- 67x врати с алуминиева тръбна рамка NovoFire - T30
частично със страничен панел - F30/ F90 фиксирано остъкляване - T90/ T90
- 46x врати от листова стомана NovoPorta Premio - T30 - T90 - MZ

ПРОЕКТ

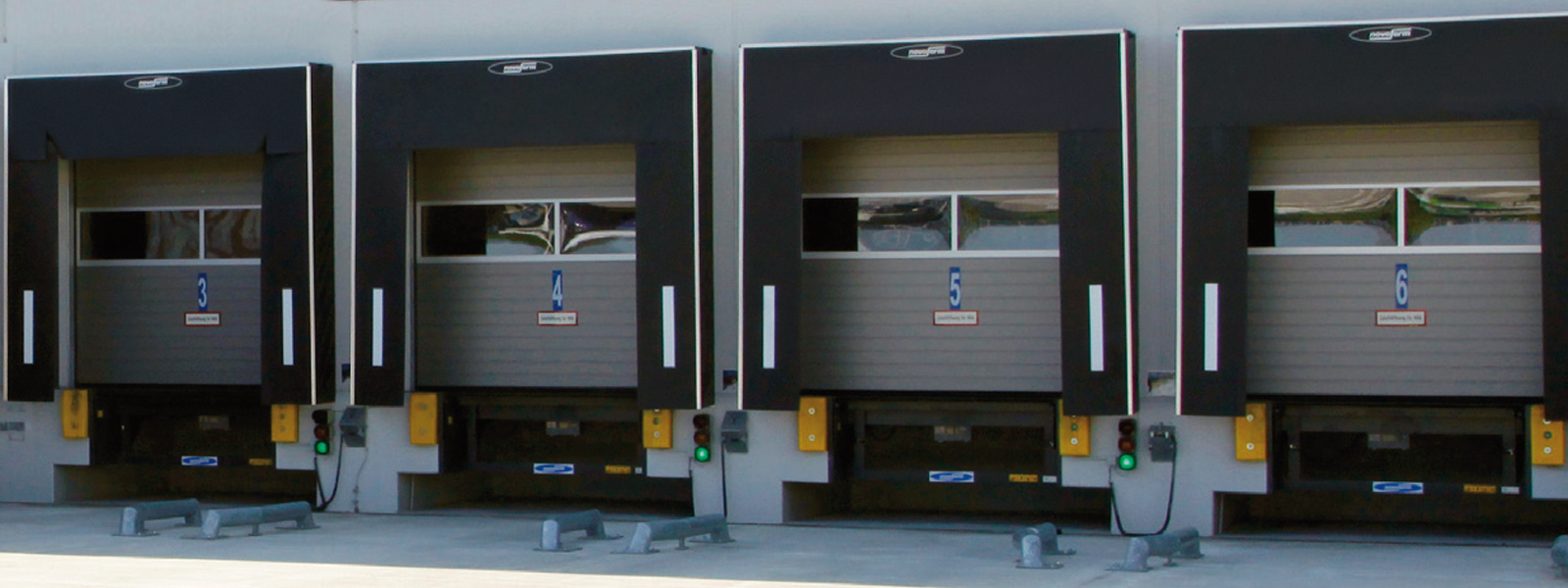

Логистичен център на Freudenberg Filtration FFT

МЕСТОПОЛОЖЕНИЕ НА ПРОЕКТА
Кайзерслаутерн

АРХИТЕКТ
Architekturbüro Edinger GmbH

ЗАВЪРШВАНЕ
2013

ПРОФИЛ НА ИЗИСКВАНИЯТА
Високи изисквания към модерна, ефективна и безопасна технология за товарене

ПРОДУКТИ НА NOVOFERM
NovoEASY, NovoDock, NovoSeal и аксесоари

ПРОЕКТ

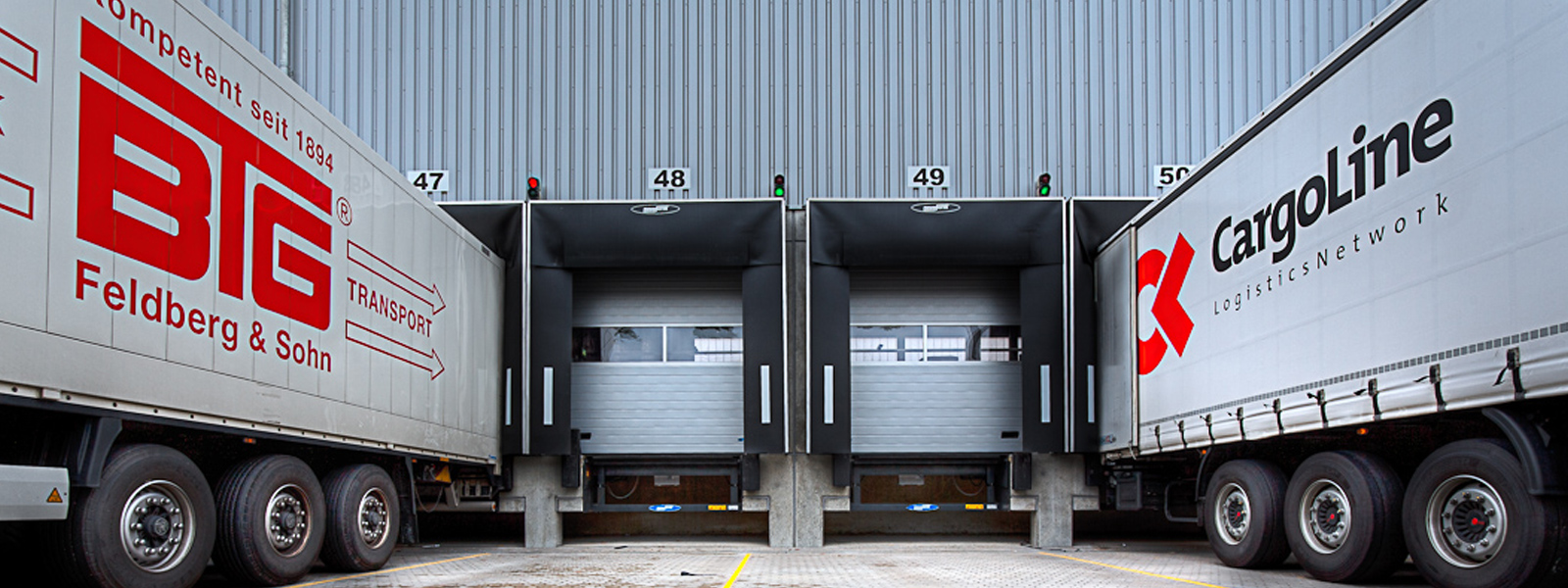

Хале за претоварване BTG - Feldberg & Sohn GmbH & Co. KG Bocholt

МЕСТОПОЛОЖЕНИЕ НА ПРОЕКТА
Bocholt

Клиент
Клиент BTG Feldberg & Sohn GmbH & Co. KG, Бохолт

Главен изпълнител
Depenbrock Bau GmbH & Co. KG, Stemwede

ПРОФИЛ НА ИЗИСКВАНИЯТА
Високи изисквания към модерна, ефективна и безопасна технология за товарене

ПРОДУКТИ НА NOVOFERM
- 74x Хидравлични док нивелири
- 74x Термосекционни врати
- 77x Уплътнения за врати

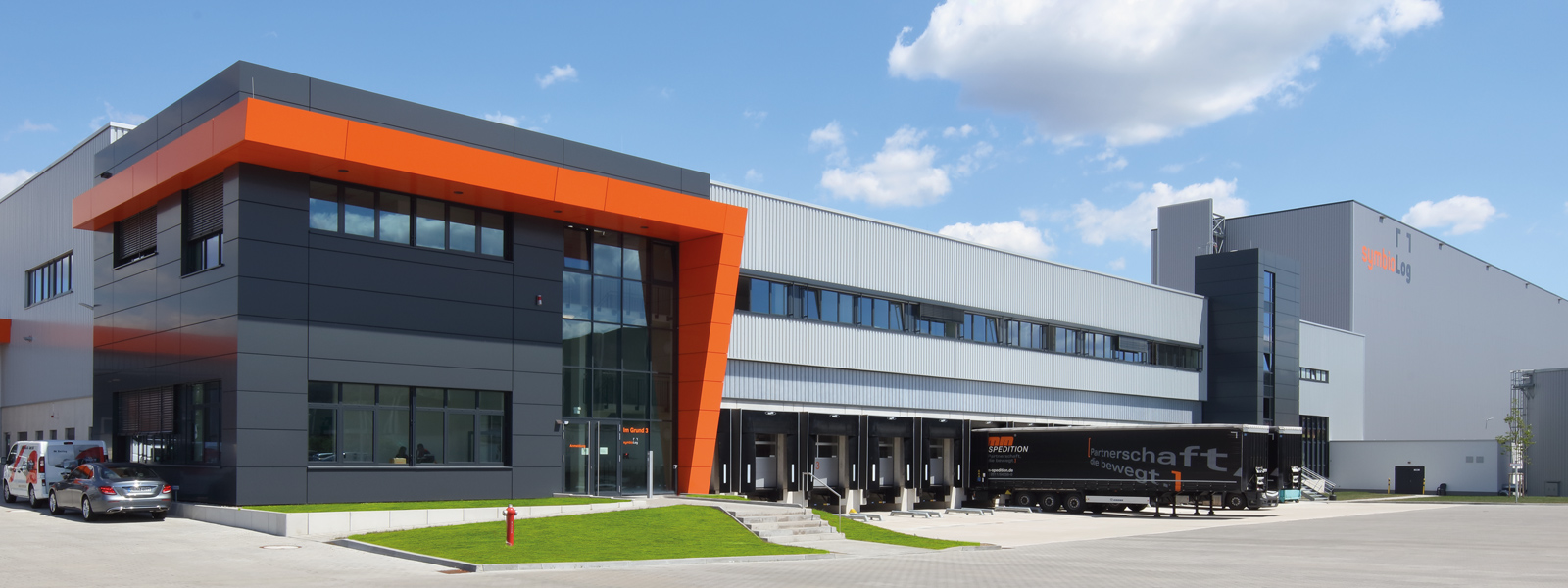

ПРОЕКТ Логистичен център symbiolog

МЕСТОПОЛОЖЕНИЕ НА ПРОЕКТА Бургбернхайм

Клиент Symbio-Immobilien AG, Winterhur, Швейцария

Общо планиране, управление на проекта
Baumann Gesamtplanungs GmbH, Stuttgart

Главен изпълнител BAU WOLFF & MÜLLER, Валденбург

ПРОФИЛ НА ИЗИСКВАНИЯТА
Високи изисквания към модерна, ефективна и безопасна технология за товарене, както и висококачествени и функционални решения за противопожарна защита

ЗАВЪРШВАНЕ февруари 2017 г.

ПРОДУКТИ НА NOVOFERM
- Докови изравнители NovoDock L530i и VL6020
със секционни врати Thermo 40, уплътнения за врати, гумени буфери
и помощни средства за задвижване
- Индустриални секционни врати Alu 40 с подходящи странични врати
- Врати с алуминиева тръбна рамка NovoFire - T30/T90
- Врати от листова стомана NovoPorta Premio - T30 - T90 - MZ

ПРОЕКТ

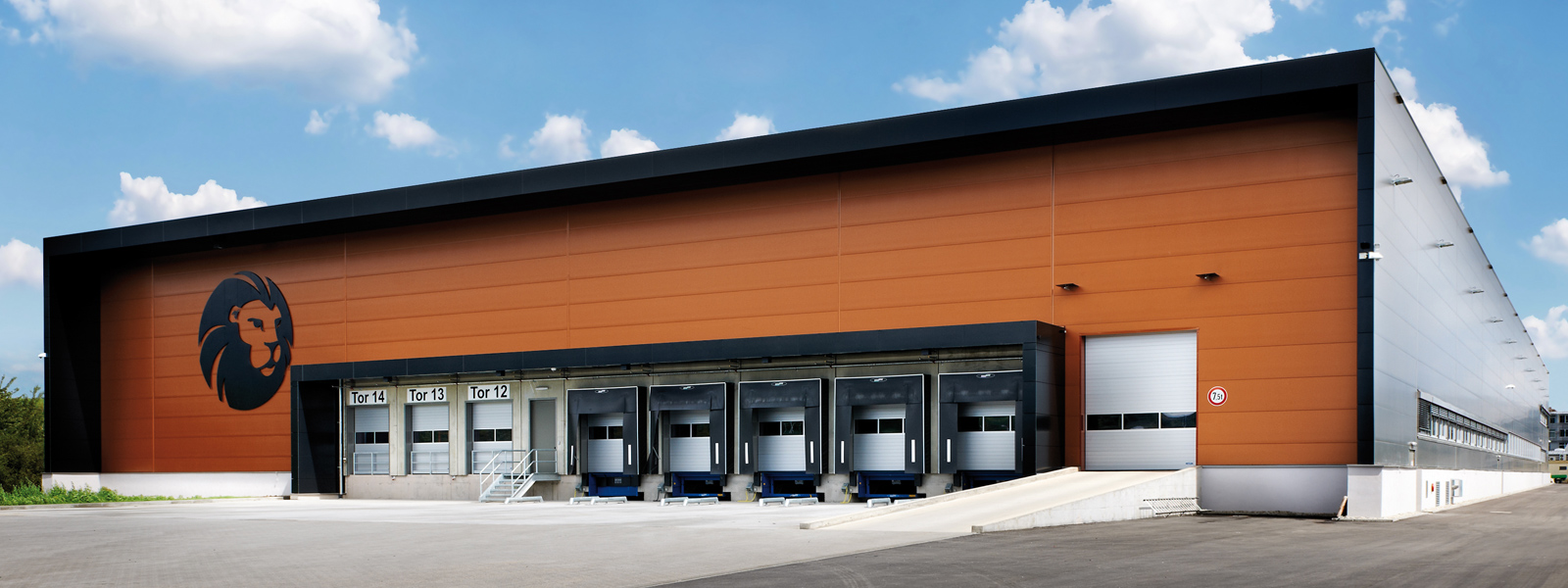

NSM-Löwen Entertainment

МЕСТОПОЛОЖЕНИЕ НА ПРОЕКТА
Бинген

Клиент
NSM-Löwen Entertainment GmbH

Архитект
Dipl.-Ing. Olaf Neusch, Sigmaringen

ПРОДУКТИ НА НОВОФЕРМА
- Докови изравнители NovoDock L500i
- Уплътнения за врати NovoSeal S420
- Комплект помощни средства за задвижване с електрически клинове за колела
- Комплект стоманени буфери
- Промишлени секционни врати NovoDoor Thermo 45
- Високоскоростни врати NovoSpeed Heavy Indoor
- Многофункционални врати MZ 53-1 и MZ 53-2
- Противопожарни врати T30-1 N2/50

Technik und Details

Technische Daten NovoDock L 100 und L 150

	Produktmerkmale	L100	L150
	mit Vorschub
	mit Klappkeil	●	●
	ISO-Dock
Options-Pakete	Green^Plus
	Green^SLOD
	Iso^Plus
	Door^Plus
	Safety^Plus
	Nennlast nach EN 1398 in kN	60	60
	Nennlängen (NL) in mm	400	1.500, 1.750, 2.000
	Nennbreiten in mm	1.750, 2.000, 2.200	1.500, 1.750, 2.000
Bauhöhe	600 mm
	700 mm/725 mm¹⁾
	800 mm /830 mm²⁾
	900 mm/1200 mm³⁾
	Vorschub-/Klappkeillänge in mm	300
	Spannungsversorgung
	Schutzart
	Motorleistung in kW
Konstruktionsmerkmal	Plateau Tränenblech in mm	4/6	4/6
Konstruktionsmerkmal	Vorschub/Klappkeil Tränenblech in mm	12/14
Überbrückungswerte nach oben / nach unten (Vorschub 1000 mm)	Nennlänge 2000, Bauhöhe 600
	Nennlänge 2000, Bauhöhe 700 /725¹⁾/830²⁾
	Nennlänge 2250, Bauhöhe 600
	Nennlänge 2500, Bauhöhe 600
	Nennlänge 2500, Bauhöhe 700 /725¹⁾/830²⁾
	Nennlänge 2750, Bauhöhe 600
	Nennlänge 2750, Bauhöhe 700
	Nennlänge 3000, Bauhöhe 600
	Nennlänge 3000, Bauhöhe 700/725¹⁾/830²⁾
	Nennlänge 3000, Bauhöhe 800 /900²⁾
	Nennlänge 3500, Bauhöhe 800
	Nennlänge 3500, Bauhöhe 900/1200³⁾
	Nennlänge 4000, Bauhöhe 900/1200³⁾
	Nennlänge 4500, Bauhöhe 900/1200³⁾
	Nennlänge 5000, Bauhöhe 1200
	maximal zulässige Neigung gemäß EN 1398	12,5 %	12,5 %
	Steuerung	Bedienstange	Bedienstange
	Novo i-Vision-Ausführung
	Novoferm Communication Interface (NCI)
Farben	RAL 5010 (enzianblau)	●
	RAL 7016 (anthrazitgrau)	●
	RAL 9005 (schwarz)	●
	weitere RAL-Farbtöne	o
	verzinkt	o	●
● Standard o Option 1) nur P1320 2) nur L730i 3) nur VL6020 4) Vorschub 700/1.000 wie bei L730i ISO
