МНОГОЦЕЛЕВИ ВРАТИ NOVOPORTA PREMIO

Многоцелеви врати с дебел фалц за всички изисквания

Многоцелевите врати NovoPorta Premio с дебел фалц се предлагат за вътрешна и външна употреба.

Изискан дебел фалц
Многоцелевите стоманени врати NovoPorta Premio са разработени специално за европейския пазар. Вратите са идеални за всички изисквания в съвременното строителство на сгради, благодарение на атрактивния си външен вид с висококачествен дебел фалц и крило с дебелина 64 мм.

Висока функционалност
Стоманените врати NovoPorta Premio с висококачествен дебел фалц се предлагат като пожароустойчиви (до EI2 90), димозащитни, взломозащитни (до RC 4), звукоизолационни (до RW = 53 dB), многоцелеви и дори устойчиви на куршуми врати (FB 4, VPAM 6) - за унифициран външен вид на вратите в цялата сграда.

Множество предимства при монтажа
При тази серия врати можете да избирате от много бързи, лесни и чисти методи за монтаж и възможности за запълване на касата (винтов монтаж, запълване с пожарозащитна пяна, идеални решения за гипсокартон, каси с фабрична пожарозащита и т.н.).

Сравнение и характеристики на вратите

Сравнение на многоцелевите врати NovoPorta Premio
Вид врата

Дебел фалц

Фалц наравно със стената

RS

Звукоизолация

RC2

RC3

RC4

Топлоизолация

Подходяща за външна употреба

DIN EN 14351-1

MZ-1 Premio

1- крила врата

•



•

•







•

•

•

MZ-2 Premio

2-крила врата

•



•

•







•

•

•

Clean ER-1

1-крила врата

•



















DB-1 Typ 50 Premio

1-крила

•





•

•





•

•

•

Преглед на многоцелевите врати Premio MZ
Вид вратаВрати 1 / 2 крилаДебел фалц  - налични дебелини на панела на врататаДимозащита съгласно DIN 18095/ DIN EN 1634-3Взломозащита съгласно DIN EN 1627Звукоизолация RWp изпитана стойностКоефициент на топлопреминаване U-стойност в W/m2KСтроителен размер в mm

Premio MZ-1









Premio MZ-1 GE-голям размер

1- крила врата

дебел фалц 1,0/1,5

•

до RC 4

40 dB1)

43 dB2)

42 dB4)



1,5

min. 500 x 1500

max. 1375 x 2500

1- крила врата

дебел фалц 1,0

•

до RC 3

  39 dB1)

41 dB2)

1,6

min. 1500 x 3000, за тип MZ53-1 до max. 1500 x 3500



Premio MZ-2







Premio MZ-2 GE-голям размер

2- крила врата

дебел фалц 1,0/1,5

•

до RC 3

  39 dB1)

 41dB2)

42 dB4)

1,5

min. 1050 x 1500

max. 2500 x 2500

2- крила врата

дебел фалц 1,0

•

до RC 3

37 dB1)

40 dB2)

1,6

max. 3000 x 3000, за тип MZ53-2 до 3000 x 3500

Детайли за NovoPorta Premio MZ-1 / MZ-2

Детайли за NovoPorta Premio MZ-1 / MZ-2

Детайли за NovoPorta Premio MZ-1 / MZ-2

Обков:
3-съставни панти, стандартно оборудвани със сачмени лагери. По две панти на крило поръчкова височина > 2500 мм (светъл проходен размер >2458 мм) 3 панти, стандартно грундирани в бяло, подобно на RAL 9016, като опция се предлагат от неръждаема стомана, с регулируеми 3D панти от стомана и неръждаема стомана или с тънки 3D панти от неръждаема стомана. Пружинна панта на крило доп оръчков размер 1250 x 2250 мм (размери на светлия проход 1166 x 2208 мм). Два осигурителни щифта за всяко крило, вградена брава с изтеглящ се език с черен комплект заоблени дръжки (монтиран е патрон с врътка). Патрон за монтаж на място за вътрешни врати (дължина 85 мм, 35/50 мм). За външни врати - под формата на глух патрон, включен в обхвата на доставката.

Стандартно крилата на вратите са оборудвани с вътрешна армировка за горен автомат от страната на пантата.

Допълнителни характеристики на двукрилите врати:
Централен делител на равно с крилата, с уплътнение на централния делител. Пасивно крило с прибиращ се болт за заключване във фалца нагоре и надолу.

Каси:
Стандартна ъглова каса с тристранен уплътнителен профил от EPDM без удължение за вкопаване в пода, дебелина на касата 2,0 мм, ширина на лицевата страна 50 мм, опция: обхватна каса, двусъставен обхватен профил на касата 2140B, насрещна и блок каса за захващане към
стена или блок каса за монтаж пред стената.

Прагове:
Стандартно ниво на пода A, по избор B1, B2, B3, BE-2 с 4-странна непрекъсната рамка, или C 2 с долен фалц и уплътнение, или RS 1 уплътнителни прагове с падащо подово уплътнение, (също като RS1V със забавено падащо подово уплътнение), RS 1 двоен праг или гърбичен праг с RS 2 акустично уплътнение.

Повърхности:
Крилото и касата на вратата са поцинковани и грундирани (прахово боядисани) в RAL 9016. По избор, крилото и касата се предлагат и с прахово покритие в цвят по RAL цвят по ваш избор


NOVOPORTA PREMIO MZ-1

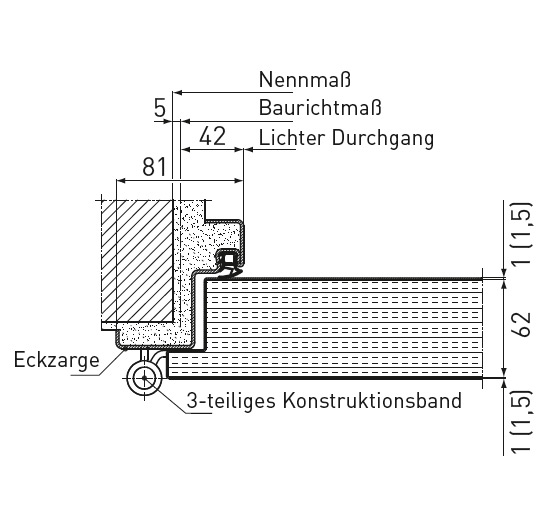

Хоризонтален разрез, 1-крило

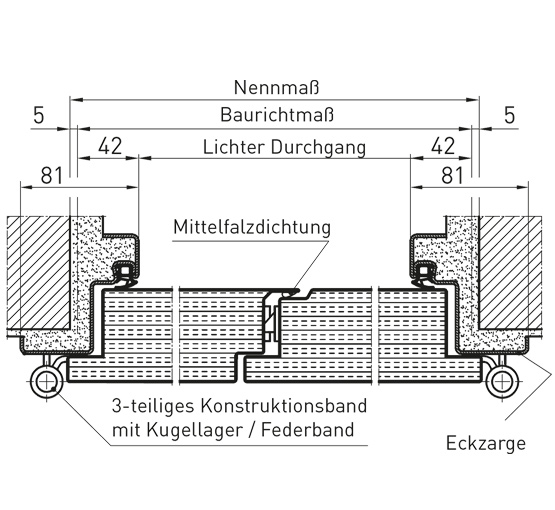

Хоризонтален разрез, 2-крила

DIN ляво / DIN дясно

NOVOPORTA PREMIO MZ-2

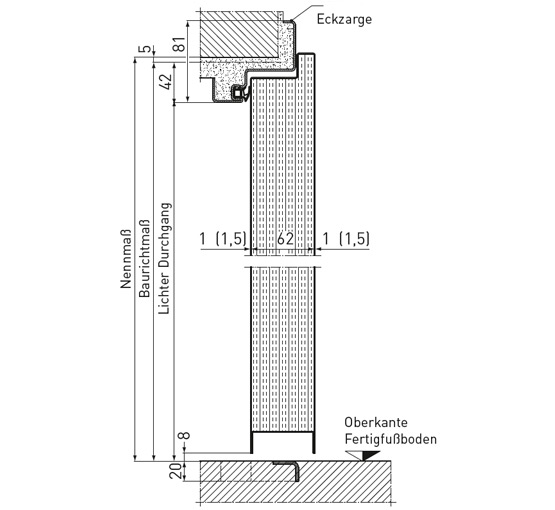

Вертикален разрез

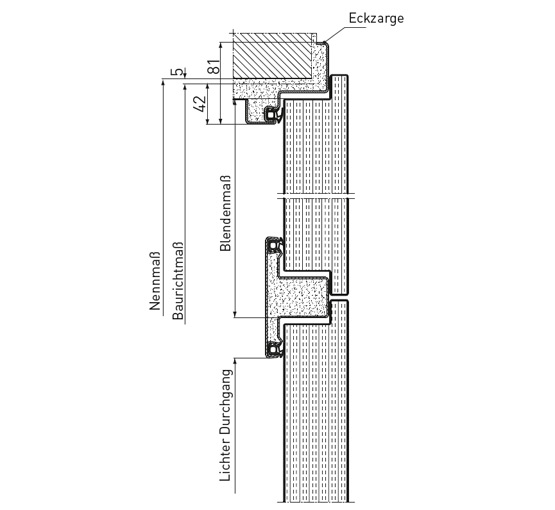

Вертикален разрез с  горен панел

ОПЦИИ:

  • Горен панел/фикс
  • ISO остъкление - предлага се и в персонализирани версии и форми
  • Димозащита съгласно DIN 18095 до макс. поръчков размер 1375 x 2500 mm (размер на светлия проход 1291 x 2453 mm) / 2500 x 2500 mm (размер на светлия проход 2416 x 2458 mm) с падащо подово уплътнение (RS1,RS1V) или гърбав праг с акустично уплътнение на прага (RS2) и горен автомат за врата (за двукрили врати с два горни автомата Geze TS 4000 F или Dormakaba TS 89 F, координатор на вратата и прибиращ се, заключващ се нагоре болт)
  • Звукоизолация ( без модели с горен панел) - изпитано по EN ISO 140-3, оценено по EN ISO 717-1 (лабораторни стойности за цяло крило и RS 1/RS1V прагове)
    • За еднокрили врати с поръчков размер до 1375 x 2500 мм (размер на свободния проход 1291 x 2458 mm) 40 dB RwP
    • За еднокрили врати с поръчков размер до 1500 x 3000 мм (размер на свободния проход 1416 x 2958 mm) 39 dB RwP
    • За двукрили врати с поръчков размер до 2500 х 2500 мм (размер на свободния проход 2416 х 2458 мм) 39 dB RwP
    • За двукрили врати с поръчков размер до 3000 х 3000 мм (размер на свободния проход 2916 х 2958 мм) 37 dB RwP
  • Устойчивост на взлом RC 2 - изпитана от двете страни съгласно EN 1627 - до поръчков размер 2500 x 2500 mm (размер на свободния проход 2416 x 2458 mm) поръчков размер до 3000 x 3000 mm (размер на свободния проход 2916 x 2958 mm) в процес на изпитване, (не е одобрен за модели с горен панел)
  • Устойчивост на взлом RC 3 - изпитана от двете страни съгласно EN 1627 - до поръчков размер 2500 x 2500 mm (размер на свободния проход 2416 x 2458 mm) (не е одобрен за модели с горен панел). Устойчивост на взлом RC 4, изпитана от двете страни съгласно EN 1627, само за еднокрила врата с цяло крило с поръчков размер до 1375 х 2500 мм (размер на светлия проход 1291 х 2458 мм) (не е одобрен за модели с горен
    панел).

Многоцелеви стоманени врати - акценти

Това видео представя акцентите и възможностите на многоцелевите стоманени врати Novoferm накратко.

Други видеа можете да намерите в YouTube канала на Novoferm:

https://www.youtube.com/NovofermVideos

Акценти

  • Еднокрили и двукрили многоцелеви врати от стомана за вътрешна и външна употреба

  • Изпитани експлоатационни характеристики, в съответствие с EN 14351-1 с CE маркировка

  • Висококачествена минерална вата като изолационен пълнеж
  • Крило на вратата с тристранен дебел фалц, дебелина 64 mm, дебелина на листа 1,0 mm (по избор до размер BRM 1 375 x 2 500 mm (LD 1 291 x 2 458 mm)/2 500 x 2 500 mm (LD 2 416 x 2 458 mm) както и с дебелина 1,5 mm)

  • Крилото и касата на вратата са поцинковани и грундирани (прахово боядисани) в цвят, подобен на RAL 9016

Технически данни и детайли

Технически данни Premio MZ

ТЕХНИЧЕСКИ ДАННИ - NOVOPORTA PREMIO MZ

Клас на устойчивост / Тип

Наименование

NovoPorta Premio MZ-1

1-крила

NovoPorta Premio MZ-2

2-крила

Одобрени размери





Строителен размер (BRM)                                                                                                                                                                                                                  Ширина min. - max.

(Светъл проход (LD))



500 - 1.500
(416 - 1.416)

1.050 - 3.000
(966 - 2.916)

                                                                                                                                                                                                                                                                              Височина min. - max.

715 - 3.000
(673 - 2.958)

1.500 - 3.000
(1458 - 2.958)

с горен панел                                                            Височина max.

3.750

3.750

вкл. вратата                                                               Височина max.

1.375 x 2.500
(1.291 x 2.458)

2.500 x 2.500
(2.416 x 2.458)

Димозащита с горен панел                                    BRM max.

3.500

3.500







Крило





Дебелина на крилото

64

64

Дебелина на листа

1,0

(опция 1,5) 1)

1,0

(опция 1,5) 1)

Активно крило                                                                    Височина min. – max.

-

525 - 1.478

Пасивно крило                                                                   Ширина min. – max.

-

525 - 1.478

Отваряемост

ляво или дясно

активно крило

ляво или дясно

Изпълнение





Топлоизолация, цяло крило, всички видове прагове
(Ud стойност на елемент на вратата W/(m2)K)

1,5
> BRM 1.375 x 2.500   1,6

1,5
> BRM 2.500 x 2.500   1,6

С остъкление

•

•

С димозащита в съответствие с DIN 18095 до BRM (LD) max.

1.375 x 2.500
(1.291 x 2.458)

2.500 x 2.500
(2.416 x 2.458)

Със звукоизолация (с падащ подов праг, без стъкло)
(Лабораторна стойност за врати с цяло крило съгласно DIN EN ISO 717-1)

прибл. 40 dB RwP
> BRM 1.375 x 2.500
прибл. 39 dB RwP

прибл. 39 dB RwP
> BRM 2.500 x 2.500
прибл. 37 dB RwP

С взломоустойчивост в съответствие с DIN EN 1627
(цяло крило; изпитано от двете страни) 2) до BRM (LD) max.

RC 2
RC 3
RC 4
1.375 x 2.500
(1.291 x 2.458)

RC 2
RC 3
2.500 x 2.500
(2.416 x 2.458)

CE-маркировка съгласно EN 14351-1











Налично остъкляване
(сухо остъкляване с гумен профил)





Правоъгълно стандартно остъкляване с видимо винтово закрепване на стъклодържачите, стандартно поцинковани и прахово боядисани с грунд (RAL 9016), по желание се предлага и с допълнителни покривни профили (без видимо закрепване) от неръждаема стомана.
Минимални ширини на фриза тристранно ≥ 150 mm, от страната на заключването и на централния разделител на пасивното крило ≥ 180 mm.

•

•

Кръгло стандартно остъкление
Дизайн на стъклодържача и минимални ширини на фриза /
ширина на фриза, като при правоъгълно стандартно остъкление.

•

•

Специално остъкление по ваш избор
От 170 x 270 mm до 849 x 2 134 mm. Дизайн и стъклодържачи и минимални ширини на фриза / ширини на фриза като при стандартните правоъгълни стъклопакети

•

•

• възможно   – не е възможно
1) Стандартно стъкло само за употреба на закрито (предпазвайте стъклото от ултравиолетова светлина и пряко излагане на халогенна светлина). Стъклото може да се използва само за температурен диапазон от -20 до +45˚C.
Скиците се отнасят само за врати с размери 1 000 x 2 000 мм / цялата информация за размерите на стъклата се отнася за светлия проход на единица остъкление. Други варианти на стъклата и максималните размери на стъклата за външна употреба са налични, по заявка.
2) Не е разрешен за версия с горен панел. Предлагат се само като ексклузивни врати с клас на сигурност NovoPorta Premio E-S-1 и E-S-2.
Всички размери са в mm. BRM = Строителен размер    RAM = Външен размер на касата    LD = Размер на светъл проход
