ИНДУСТРИАЛНИ СЕКЦИОННИ ВРАТИ NOVOLUX

с 40 mm или 60 mm изолация

Когато естествената светлина и видимостта са от значение
В индустриална среда, където светлината и видимостта са от първостепенно значение, вратата Novoferm NovoLux 40 мм от Novoferm се оказва незаменима. Крилото на вратата NovoLux се състои от множество секции, а благодарение на оразмерените алуминиеви профили, могат да се произвеждат рамкови конструкции с много широко приложение. Осмелете се да съчетаете прозрачни цветни, изолирани или въздухопропускливи прозорци с алуминиеви панели на касети! Всичко е възможно!

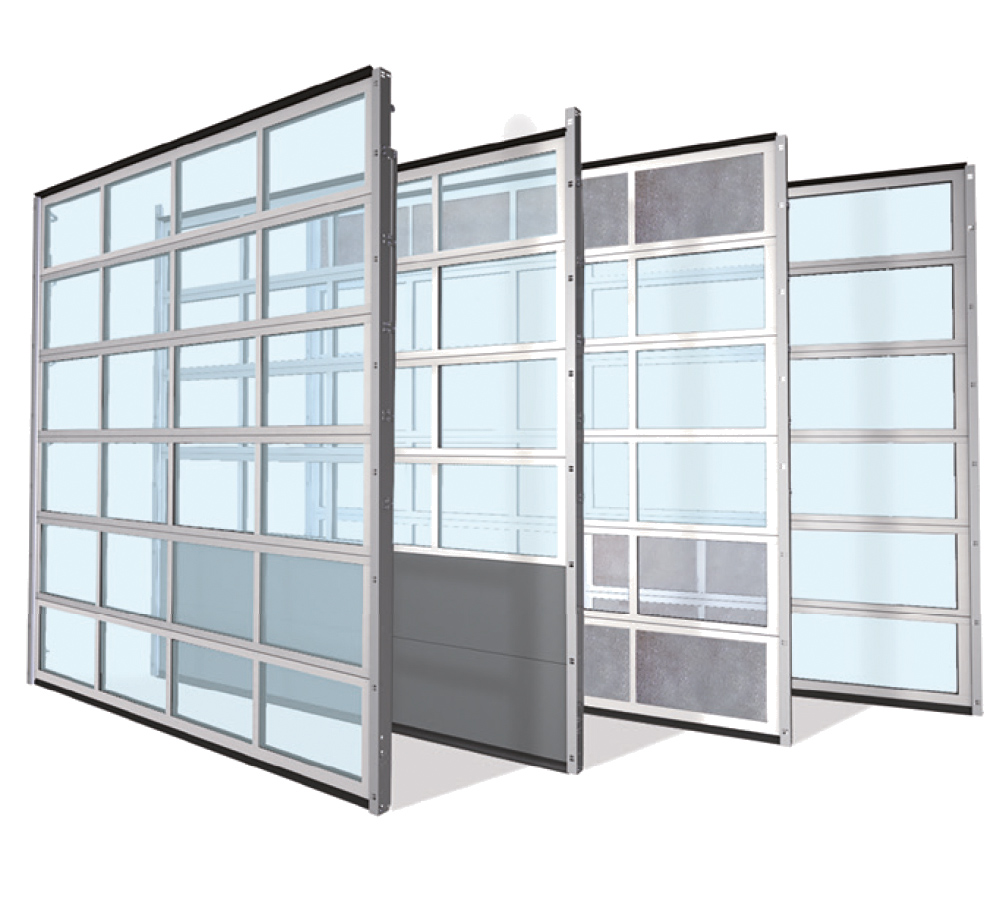

Преглед на видовете врати

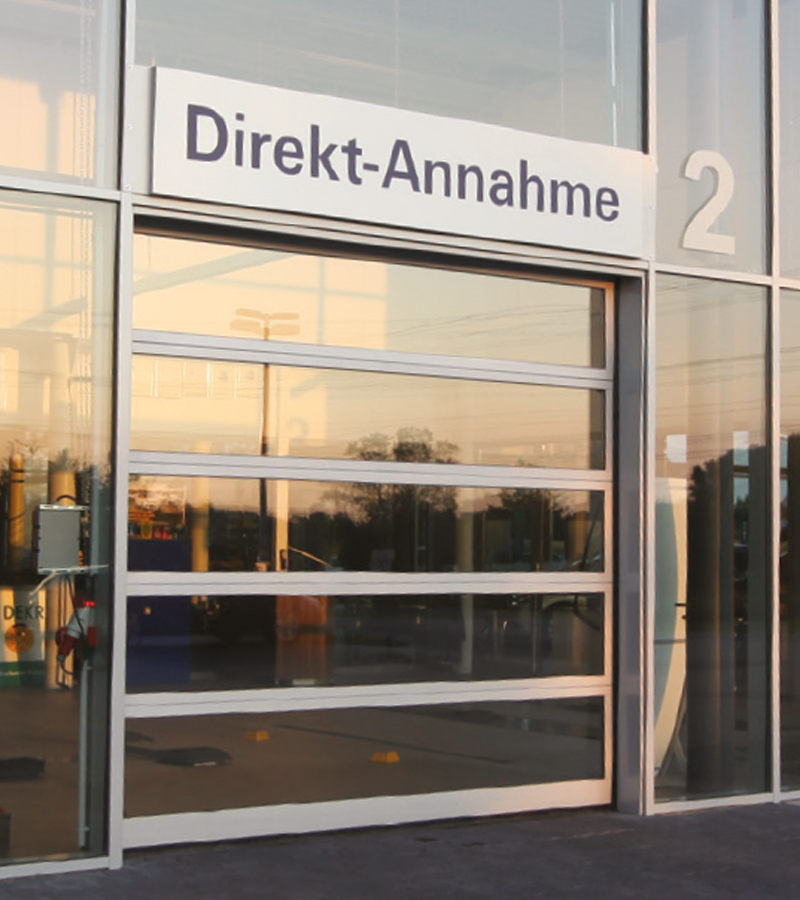

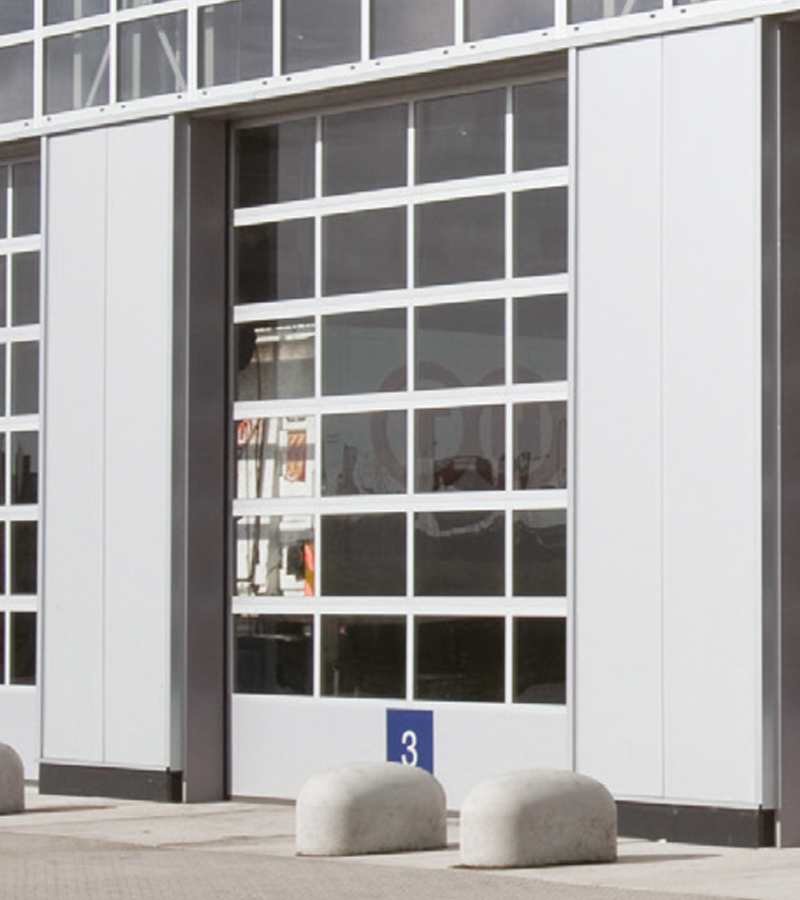

Индустриална секционна врата NovoLux с 40 мм панели, с остъкление за оптимална светлопропускливост, като базов вариант с добра изолация.

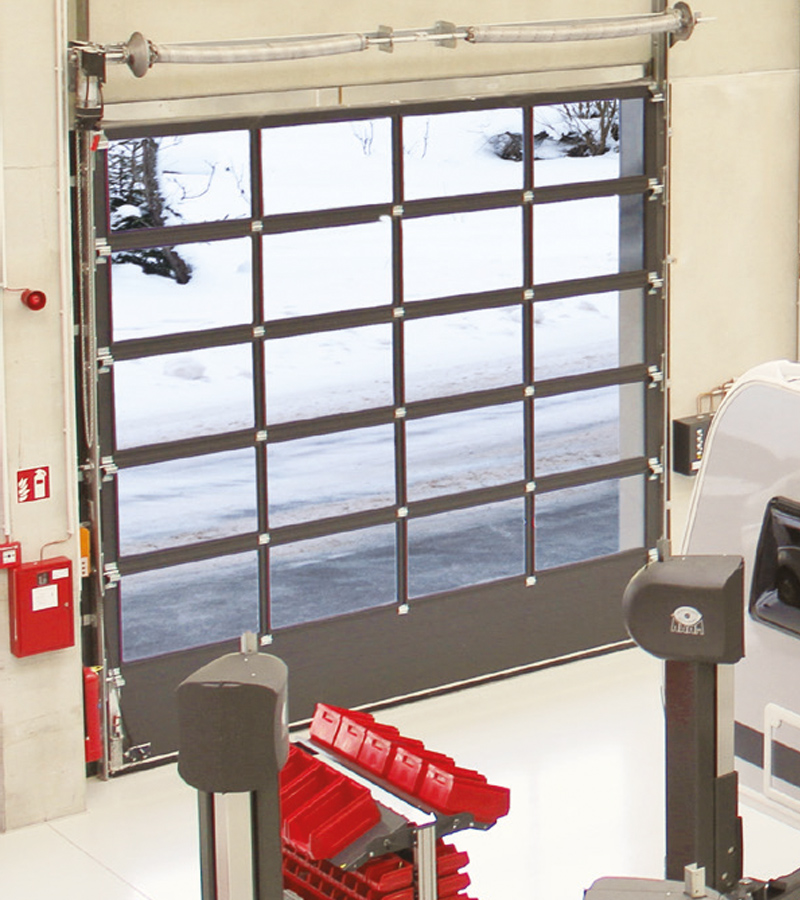

Индустриална секционна врата NovoLux с 60 мм панели, с остъкление за оптимална светлопропускливост, с висока топлоизолация и уплътнение.

Индустриална секционна врата NovoLux с XL дизайн, с широка остъклена повърхност/визия без разделящи профили.

Сравнение и характеристики на вратите

Сравнение на видовете секционни врати

Novolux 40 mm, Novolux 60 mm, Novolux Xl 40 mm и Novolux Xl 60 mm

Вид врата			NovoLux 40 mm	NovoLux 60 mm	NovoLux XL 40 mm	NovoLux XL 60 mm
Макс. ширина			8.000 mm	8.000 mm	4.000 mm	4.000 mm
Макс. височина			6.000 mm	6.000 mm	4.500 mm	4.500 mm
Макс. повърхност (ШxВ)			48 m²	48 m²	18 m²	18 m²
U-стойност (за 5.000 x 5.000 mm)			3,87 W/m²K	2,38 W/m²K	3,87 W/m²K	2,43 W/m²K
Клас устойчивост на вятър съгласно EN 12424			3 - 4 устойчивост на вятър 12 - 13 Beaufort (118 - 149 km/h)	3 - 4 устойчивост на вятър 12 -13 Beaufort (118 - 149 km/h)	3-4 устойчивост на вятър 12-13 Beaufort 118 - 149 km/h)	3-4 устойчивост на вятър 12-13 Beaufort (118 - 149 km/h)
Релсови системи	Стандартен релсов път	T 450	x	x	x	x
	Стандартен релсов път	T 340	o	o	o	o
	Нисък щурц	T 240	o	o	o	o
	С възможност за регулиране на височината	T 400	o	o	o	o
		T 400 HF	o	o	o	o
		T 400 DS	o	o	o	o
	Под наклон следващ покрива	T 450	o	o	o	o
		T 340	o	o	o	o
		T 240	o	o	o	o
		T 400	o	o	o	o
		T 400 HF	o	o	o	o
		T 400 DS	o	o	o	o
	Вертикален релсов път	T 500	o	o	o	o
		T 500 HF	o	o	o	o
		T 500 DS	o	o	o	o
Задвижване и управление
Задвижване	Ръчно задвижване		Посредством въже или верига	Посредством въже или верига	Посредством въже или верига	Посредством въже или верига
Задвижване	Ел. задвижване		o Електромотор с редуктор	o Електромотор с редуктор	o Електромотор с редуктор	o Електромотор с редуктор
Управление (ел. задвижване)			Управление “deadman”, импулсно управление или дистанционно управление	Управление “deadman”, импулсно управление или дистанционно управление	Управление “deadman”, импулсно управление или дистанционно управление	Управление “deadman”, импулсно управление или дистанционно управление
Предлагани контролни табла			T75/ T100	T75/ T100	T75/ T100	T75/ T100
Промяна в натоварването			30.000 цикъла с торсионни пружини *	30.000 цикъла с торсионни пружини *	30.000 цикъла с торсионни пружини *	30.000 цикъла с торсионни пружини *
Опции и аксесоари¹
Сигурност	Изнесена фотоклетка (без окабеляване на крилото)		o	o	o	o
	Светлинна завеса		o	o	o	o
	Защита срещу повдигане		o	o	o	o
	Светофари (червено/зелено или червено и зелено)		o	o	o	o
	Сигнални светлини (оранжево/ червено)		o	o	o	o
	Резе с пружинно връщане, версия за високи натоварвания		o	o	o	o
	Патрон		o	o	o	o
¹ Срещу допълнително заплащане x = стандартно o = опция - = не е възможно * Възможни са по-големи промени в натоварването

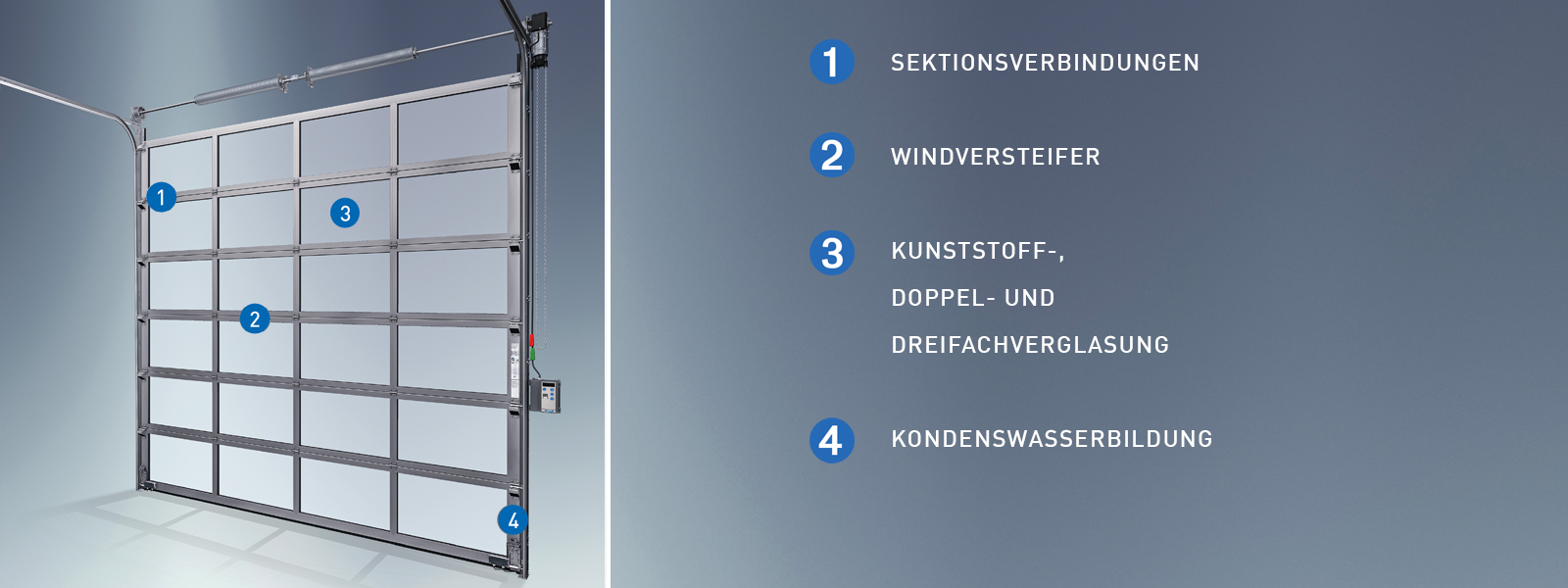

Акценти и опции

ДЕТАЙЛИ И ОПЦИИ NOVOLUX 40/ 60

Детайли и опции NovoLux 40 / 60

NOVOLUX 40

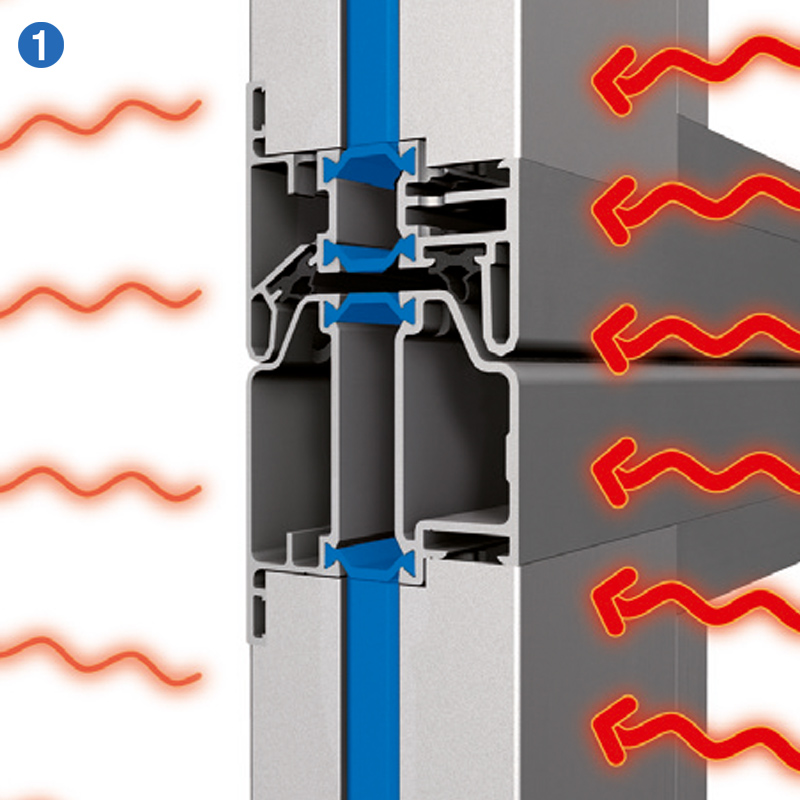

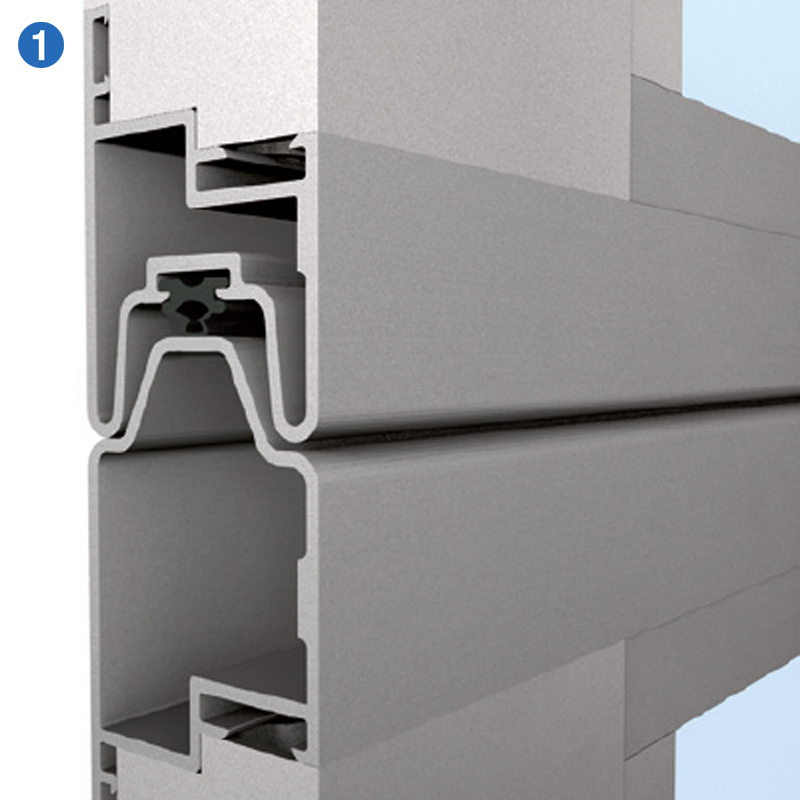

ВРЪЗКИ МЕЖДУ СЕКЦИИТЕ
Връзките между секциите на вратата NovoLux 40 са устойчиви на вятър и вода, благодарение на уплътненията от етилен пропиленов каучук.

NOVOLUX 60

ВРЪЗКА МЕЖДУ СЕКЦИИТЕ
Връзките между секциите на вратата NovoLux 60 са устойчиви на вятър и вода. Специални изолационни
профили възпрепятстват топлопреминаването.

NOVOLUX 40 / 60

УСТОЙЧИВОСТ НА ВЯТЪР
В зависимост от широчината, вратите NovoLux са изработени от цял, а не наставен материал, с включени укрепващи профили. Тези профили осигуряват носимоспособността на вратата на високи натоварвания от вятър. Ние вграждаме по-широки и/или по-високи профили в зависимост от конкретната ѝ конфигурация.

NOVOLUX 40

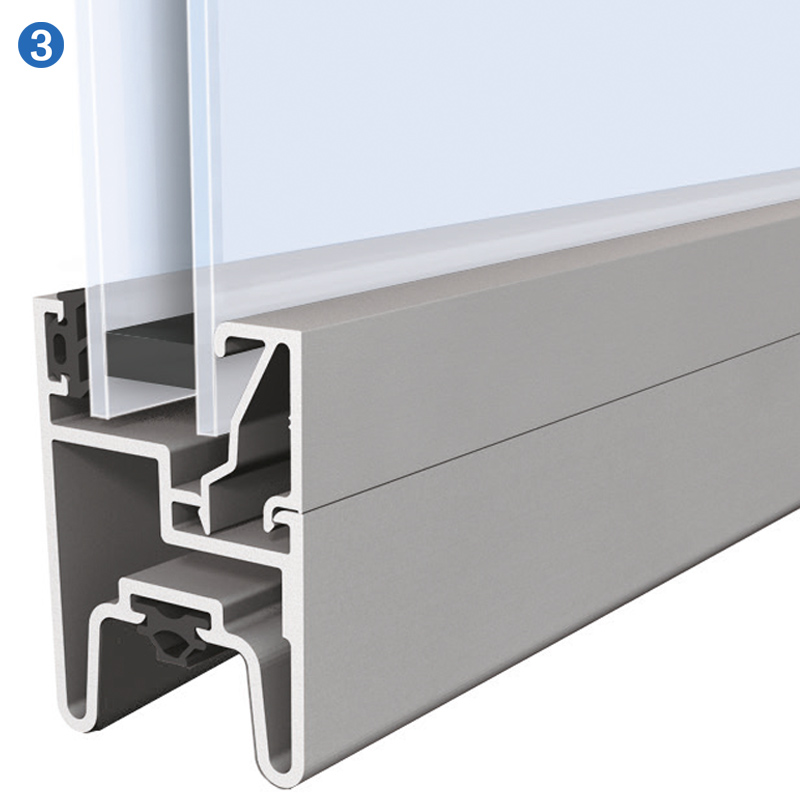

АКРИЛЕН, ДВОЕН И ТРОЕН СТЪКЛОПАКЕТ
NovoLux 40 е стандартно оборудван с акрилни двойни стъкла.

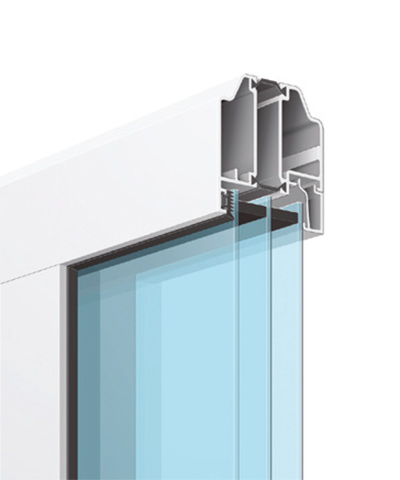

NOVOLUX 60

АКРИЛЕН, ДВОЕН И ТРОЕН СТЪКЛОПАКЕТ
Вратата NovoLux 60 стандартно е с троен стълкопакет за осигуряване на изключително висока топлоизолационна стойност. Стъклата са разположени в термично разделени алуминиеви профили. За NovoLux 60 се предлага и пластмасово двойно остъкление.

Стандарт

NOVOLUX 60

Опция

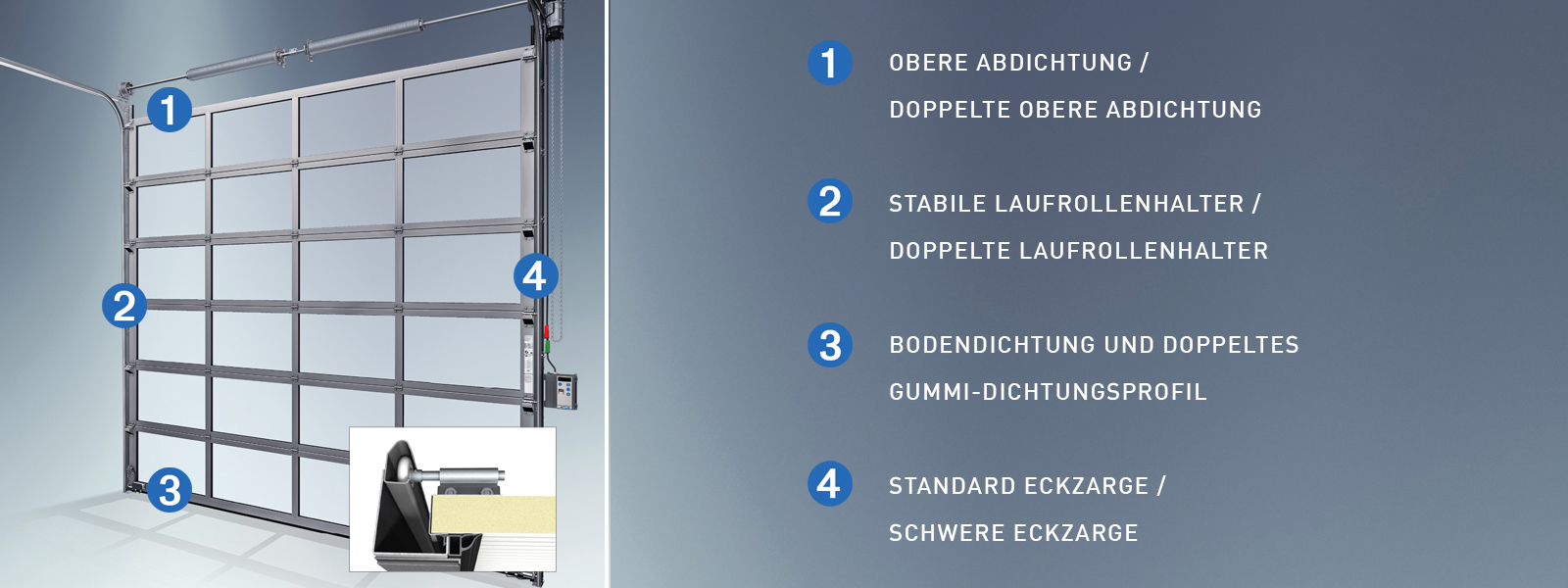

ДЕТАЙЛИ И ОПЦИИ NOVOLUX 40/ 60

Детайли и опции NovoLux 40 / 60

NOVOLUX 40

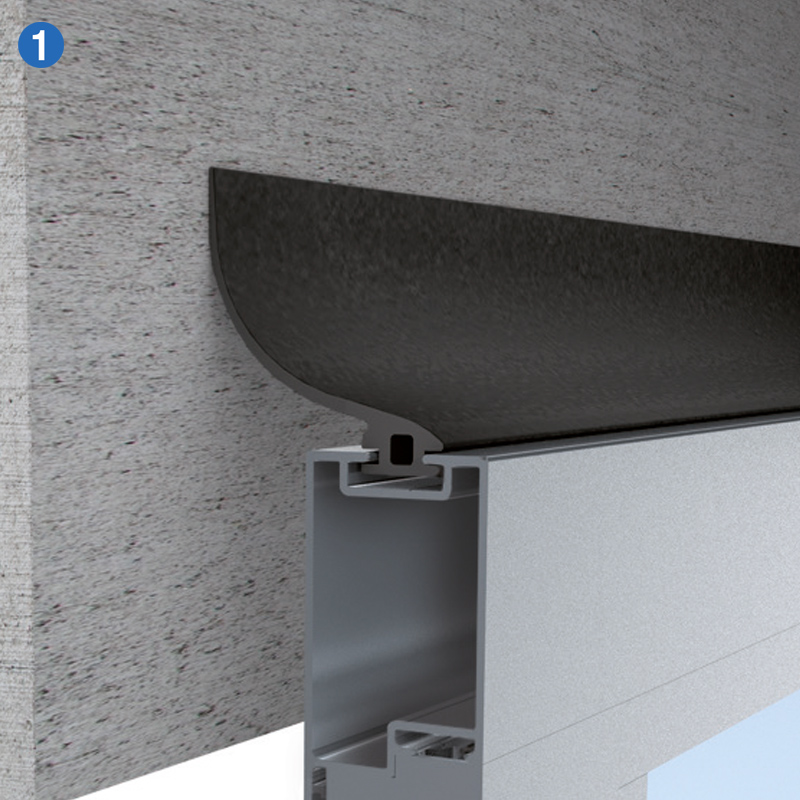

ГОРНО УПЛЪТНЕНИЕ
По ръба на горния панел на вратите NovoLux 40 е поставен гумен уплътняващ профил за допълнителна изолация и възможно най-доброто уплътнение на щурца. Когато няма пролуки, няма и загуби на енергия.

NOVOLUX 60

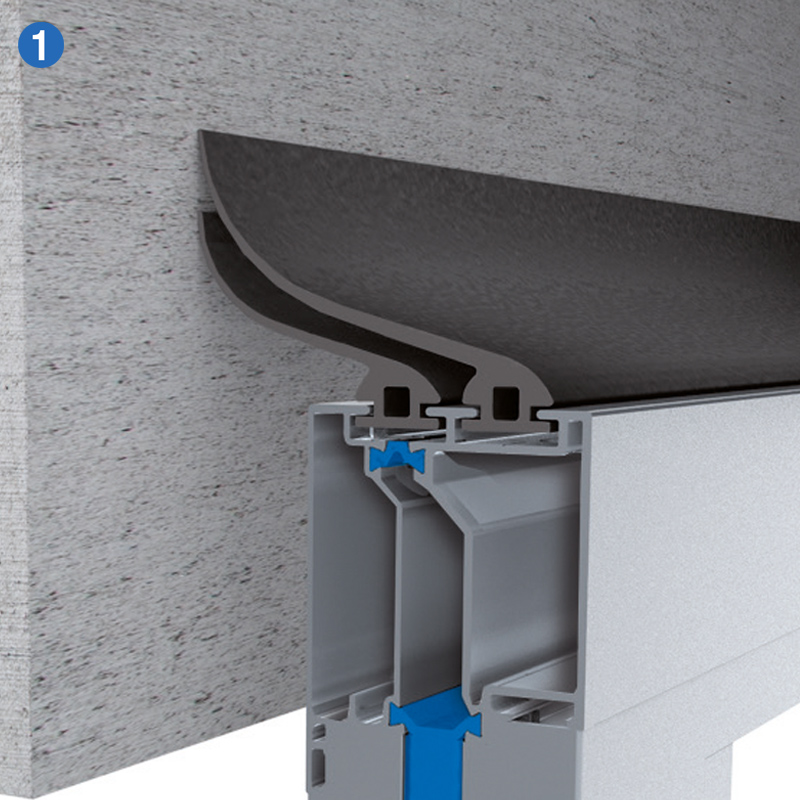

ДВОЙНО ГОРНО УПЛЪТНЕНИЕ
По ръба на горния панел на вратите NovoLux 60 е поставен двоен уплътняващ профил от етиленпропиленов каучук за допълнителна изолация и възможно най-доброто уплътнение на щурца. Когато няма пролуки, няма и загуби на енергия.

NOVOLUX 40 / 60

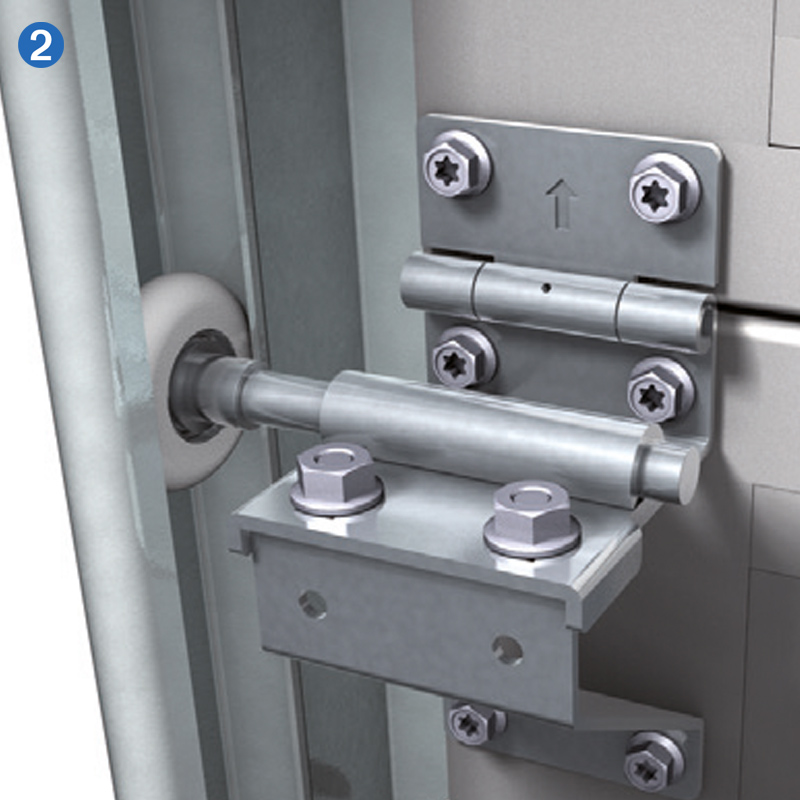

ЕДИНИЧНА СТРАНИЧНА ПАНТА
Novoferm използва единични странични панти за врати със широчина на светлия отвор до 5 метра. Тази конструкция с възможност за високо натоварване гарантира безпрепятствено функциониране на вратата и много добро уплътнение.

NOVOLUX 40 / 60

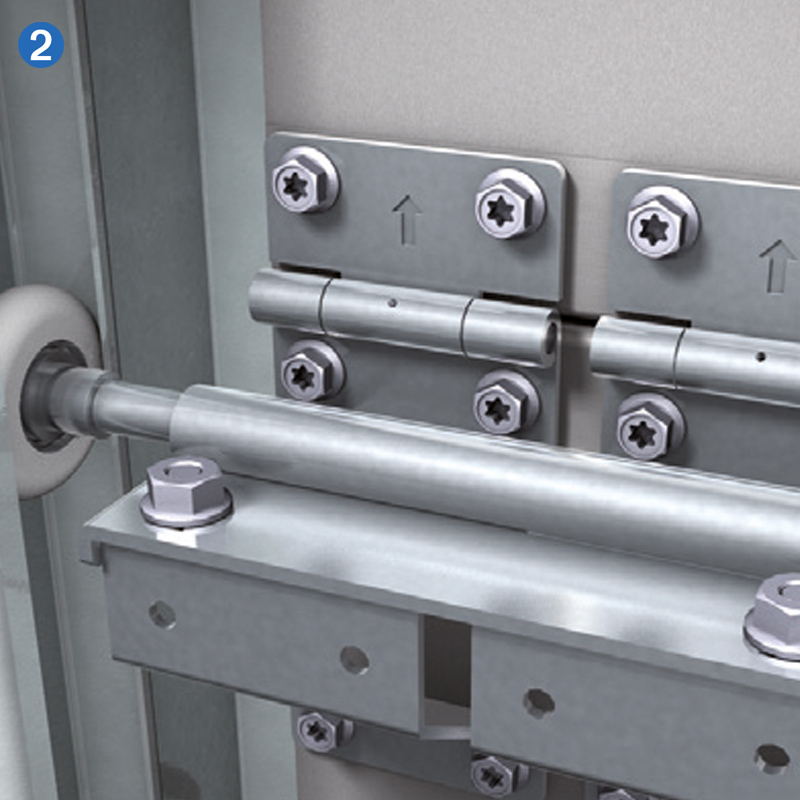

ДВОЙНА СТРАНИЧНА ПАНТА
Novoferm използва двойни странични панти за врати със широчина на светлия отвор над 5 метра, за да се гарантира безпрепятственият и плавен ход дори и на по-тежките врати.

NOVOLUX 40

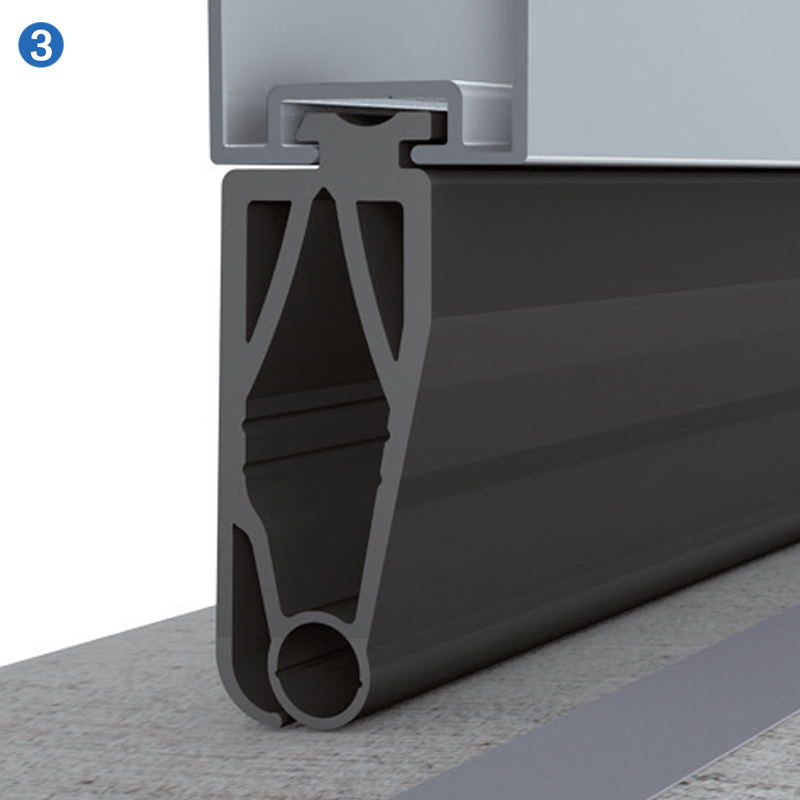

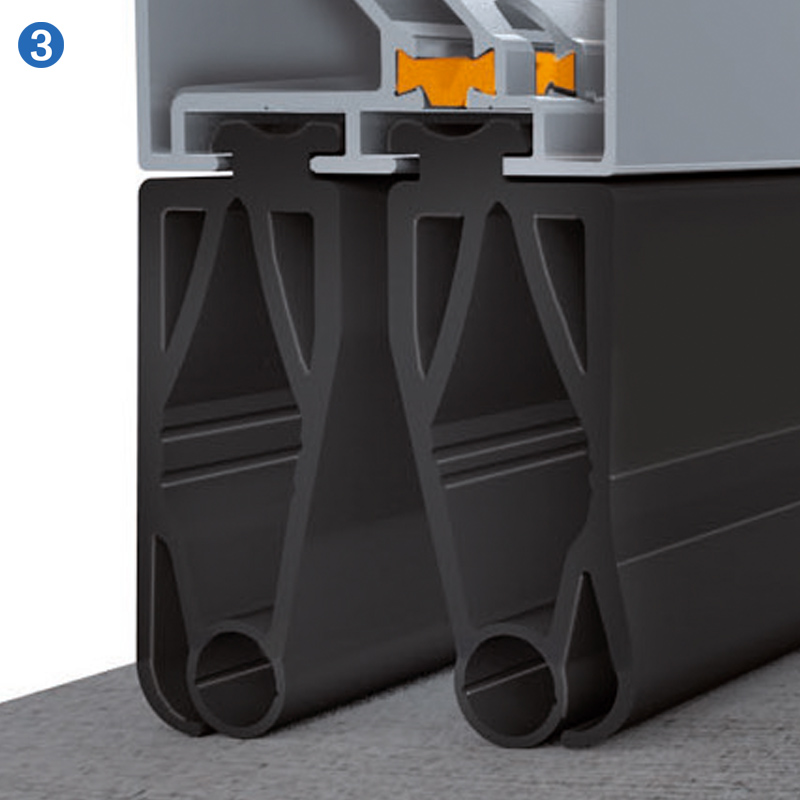

ЕДИНИЧНО И ДВОЙНО ГУМЕНО УПЛЪТНЕНИЕ
Novoferm използва единични и двойни гумени уплътнителни профили за оптимизиране на подовото уплътнение на вратата. Заедно с ъгловия профил, вграден в бетона от изпълнителя, тази конструкция гарантира това, че на практика водата няма да проникне в помещението.

NOVOLUX 60

NOVOLUX 40

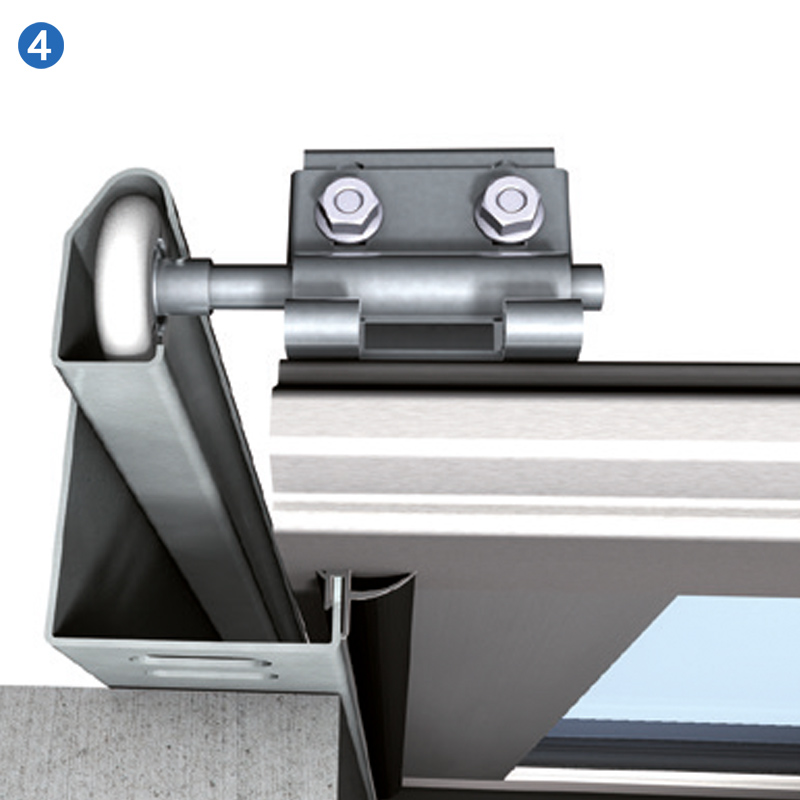

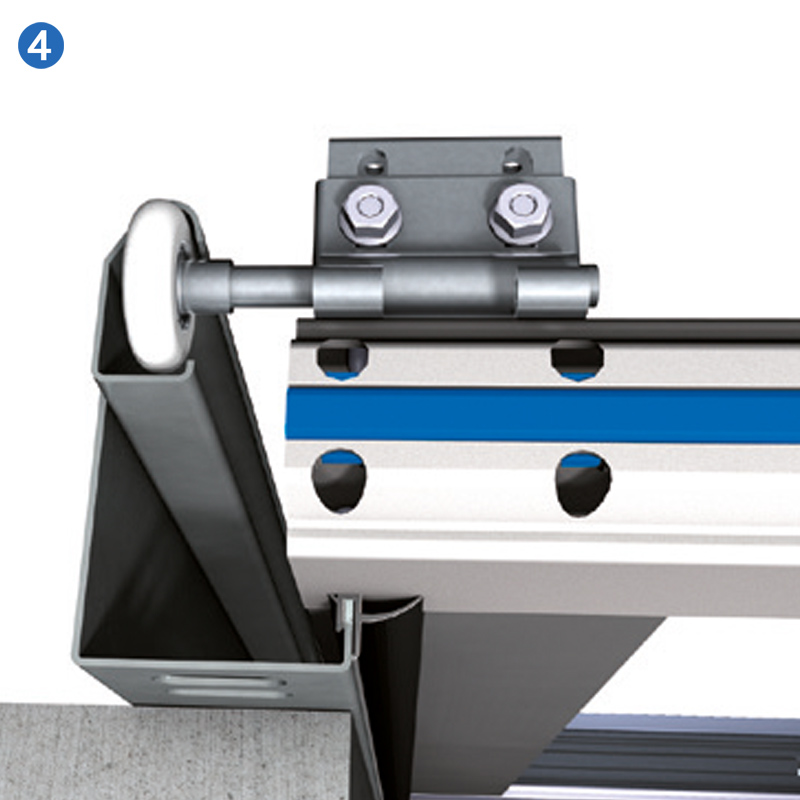

СТАНДАРТНА ЪГЛОВА КАСА
Стандартната ъглова каса между вратата и вертикалния релсов път гарантира, че страните на вратата са
добре уплътнени.

NOVOLUX 60

NOVOLUX 40

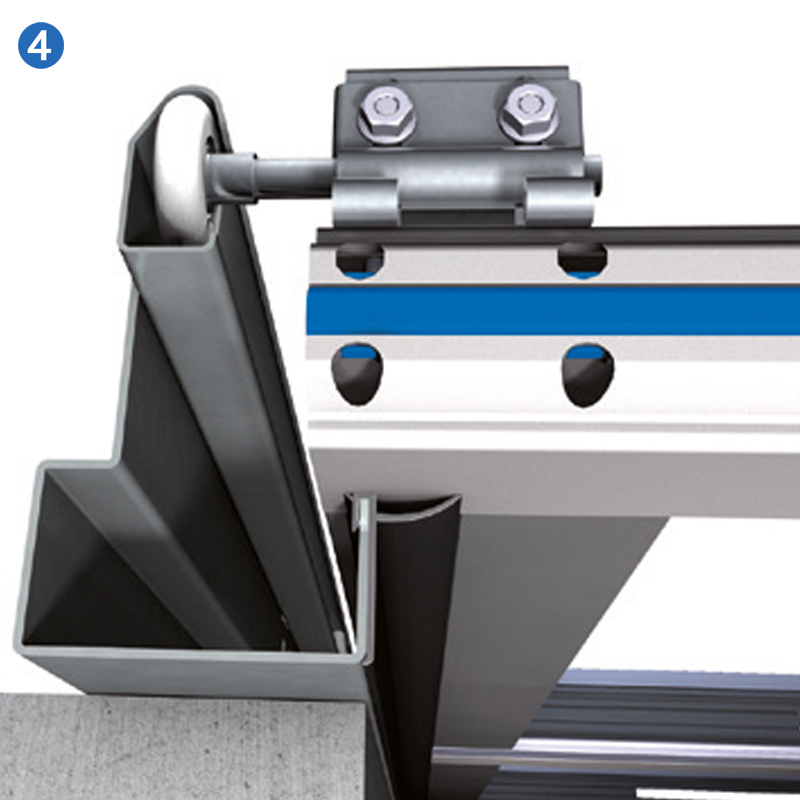

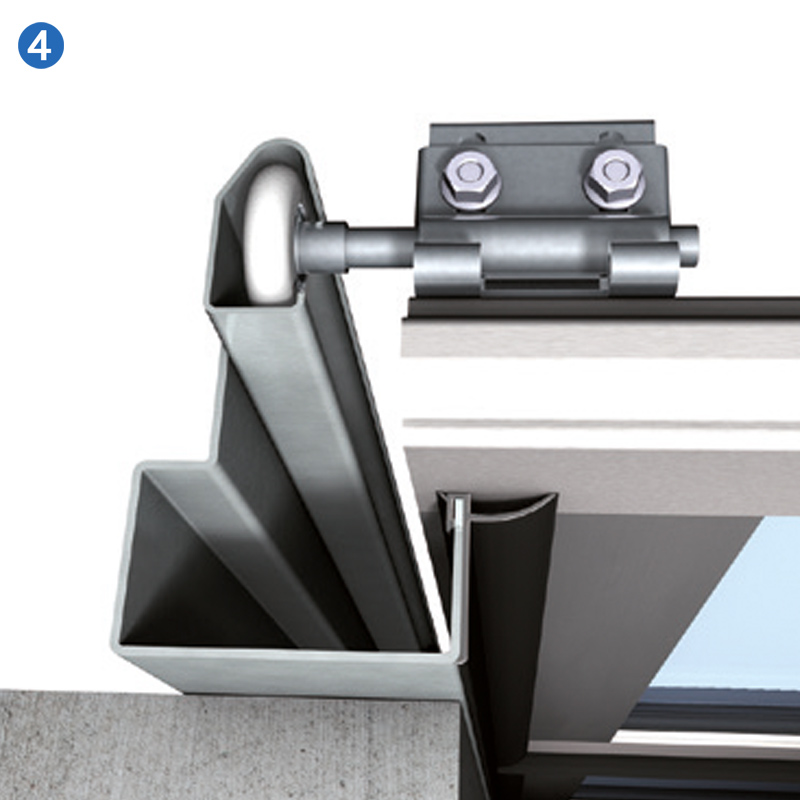

УСИЛЕНА ЪГЛОВА КАСА
Такава каса се използва за боядисаните в тъмен цвят врати. Слънчевата светлина води до температурно разширение на вратата и до възможно избутване към щурца в средната част. Усилената ъглова каса не
позволява такова изместване.

NOVOLUX 60

Секционна врата NovoLux 40 mm - детайли

Секционни врати NovoLux 40 mm - детайли

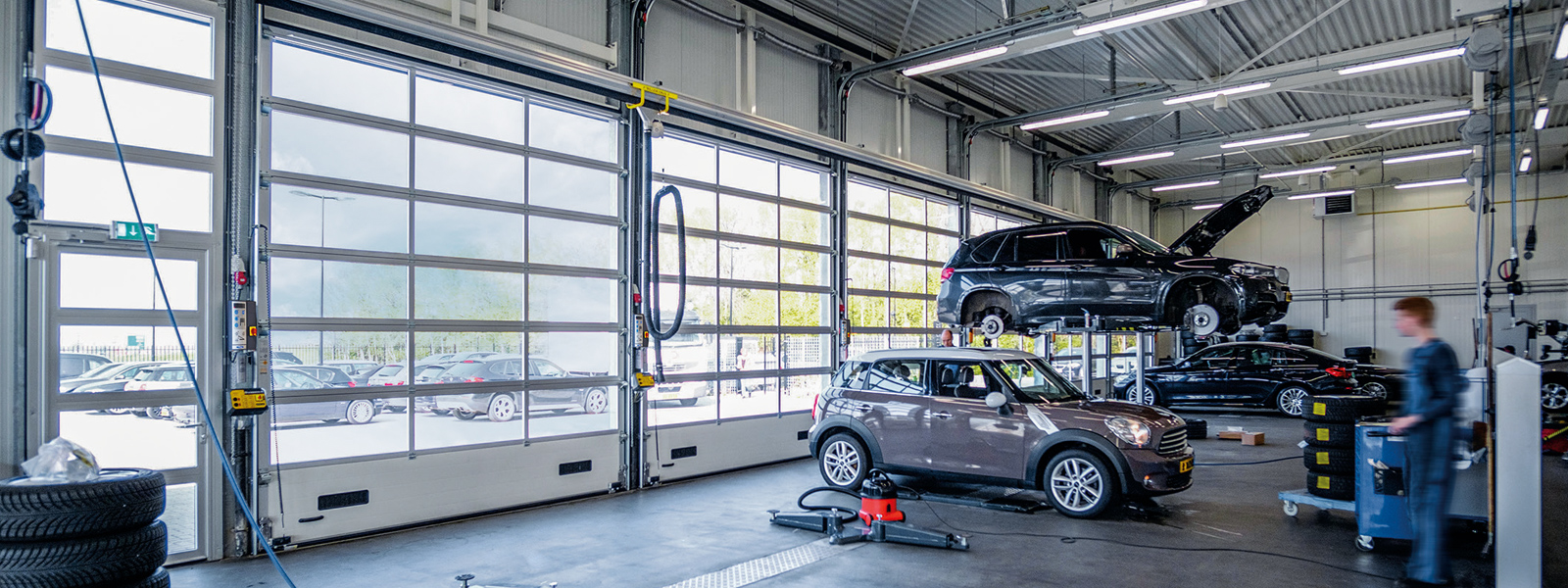

В индустриална среда, където светлината и видимостта са от първостепенно значение, вратата Novoferm NovoLux 40 мм от Novoferm се оказва незаменима. Крилото на вратата NovoLux се състои от множество секции, а благодарение на оразмерените алуминиеви профили, могат да се произвеждат рамкови конструкции с много широко приложение. Осмелете се да съчетаете прозрачни цветни, изолирани или въздухопропускливи прозорци с алуминиеви панели на касети! Всичко е възможно!

ИГРА СЪС СВЕТЛИНАТА И ВИДИМОСТТА

Секционните врати NovoLux 40 мм могат да бъдат оборудвани с голям избор от акрилни прозорци с различни характеристики, изолационни стойности, цвят и структура.

Изберете цветно стъкло или повдигнати алуминиеви панели, експериментирайте и с преградните елементи или комбинирайте различни Thermo панели със секции на NovoLux за страхотен резултат.

Благодарение на множеството възможности за дизайн и приложение, секционната врата NovoLux 40 мм е изключително полезна, ако искате да комбинирате атрактивен дизайн и оптимална светлопропускливост.

U-стойност на секционна врата NovoLux 40:
5.000 x 5.000 mm: прибл. 3,27 W/m²K
с горен и долен термопанел

Секционна врата NovoLux 60 mm - детайли

Секционната врата NovoLux 60 мм е съвременна иновация, която се отличава по отношение на дизайн, функционалност и лесен монтаж. NovoLux, с дебелина 60 мм, се предлага с троен стъклопакет и гарантира отлични топлоизолационни, антикондензационни и звукопоглъщащи свойства. Идеална за зони, където светлината, видимостта и постоянният вътрешен климат са от съществено значение.

ТЕРМИЧНО РАЗДЕЛЕНИ ПРОФИЛИ

Вратата NovoLux 60 се състои от два термично разделени алуминиеви профила със специална конструкция.
Следователно вратата е с много ниска U-стойност, дори когато се използват прозоречни елементи..

Тя е особено подходящ за места, където светлината е от ключово значение, но добрата топлоизолация и оптималната енергийна ефективност също са важни.

U-стойност на секционна врата:
5.000 x 5.000 mm: прибл. 2,11 W/m²K,
с троен стъклопакет и горен и
долен термопанел

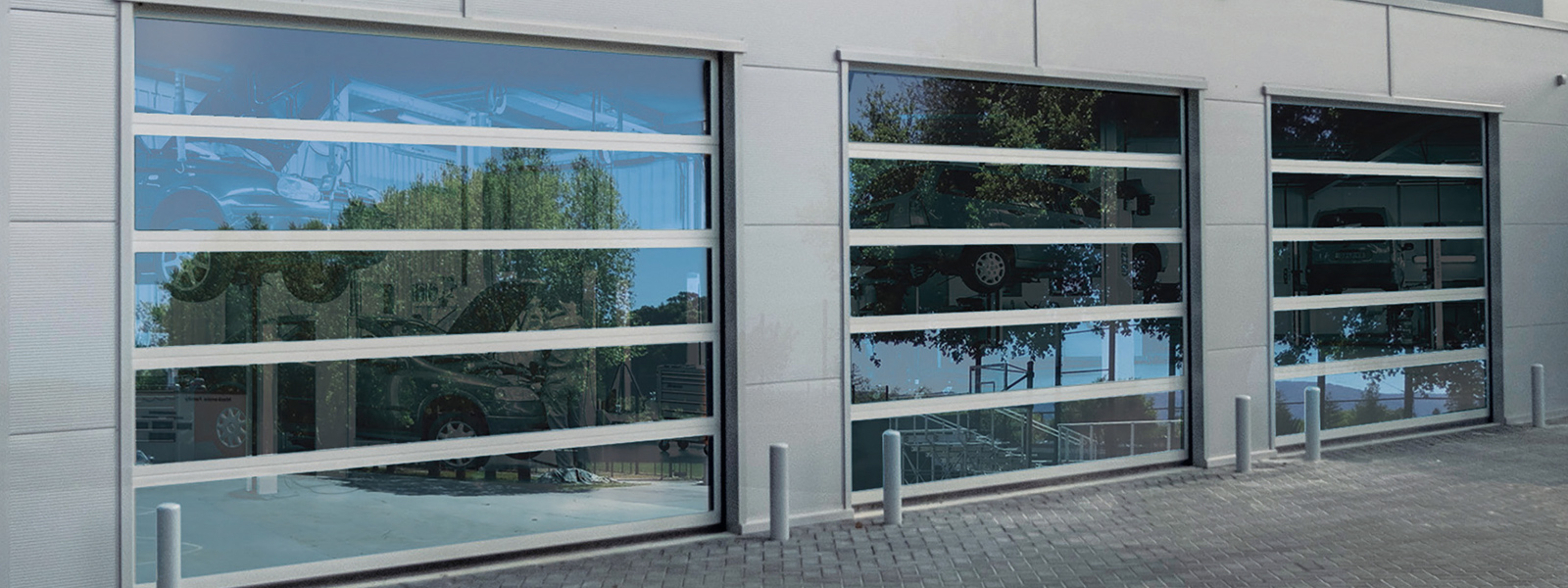

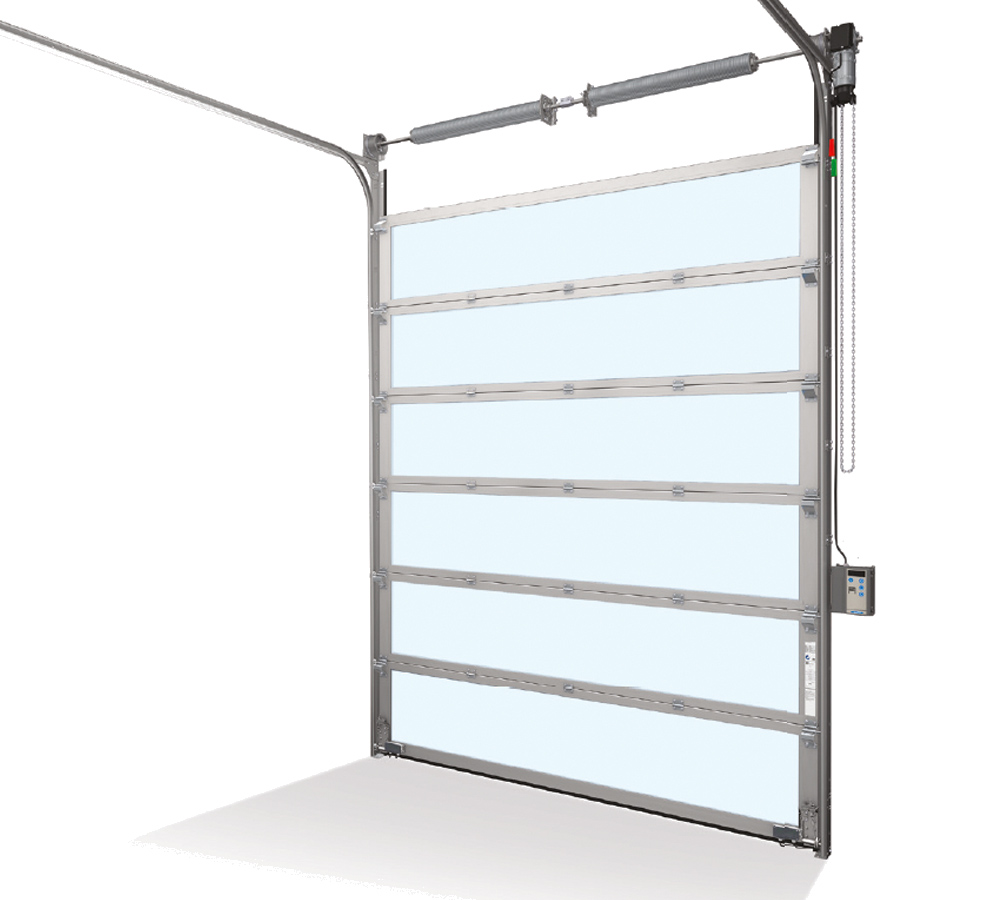

Секционна врата NovoLux XL 40 / 60 mm - детайли

Вратата NovoLux XL е алуминиева секционна врата, която се предлага във варианти с дебелина на панелите от 40 мм или 60 мм. Това, което я прави уникална е, че панелите нямат вертикални разделители, осигурявайки широк панорамен изглед.

Висококачественият плексиглас е с голяма дебелина и е изключително устойчив, много трудно се деформира и изглежда точно като истинско стъкло. Всички тези характеристики водят до естествено отразяване на прозорците, което ги прави да изглеждат изключително привлекателни.

АКРИЛНО ОПТИЧНО СТЪКЛО

NovoLux XL се предлага с максимална ширина от 4000 mm и максимална височина от 4500 mm. Вратата NovoLux XL се налага в среди, където е важен привлекателният външен вид на сградата, както и светлината и видимостта в антрето.
Използваният "Plexiglas Optical" се характеризира с това, че изглежда като истинско стъкло, но също така предлага безопасността на пластмасата. Плексигласовите оптични стъкла се предлагат като 20 mm двойни стъкла и 40 mm тройни стъкла.

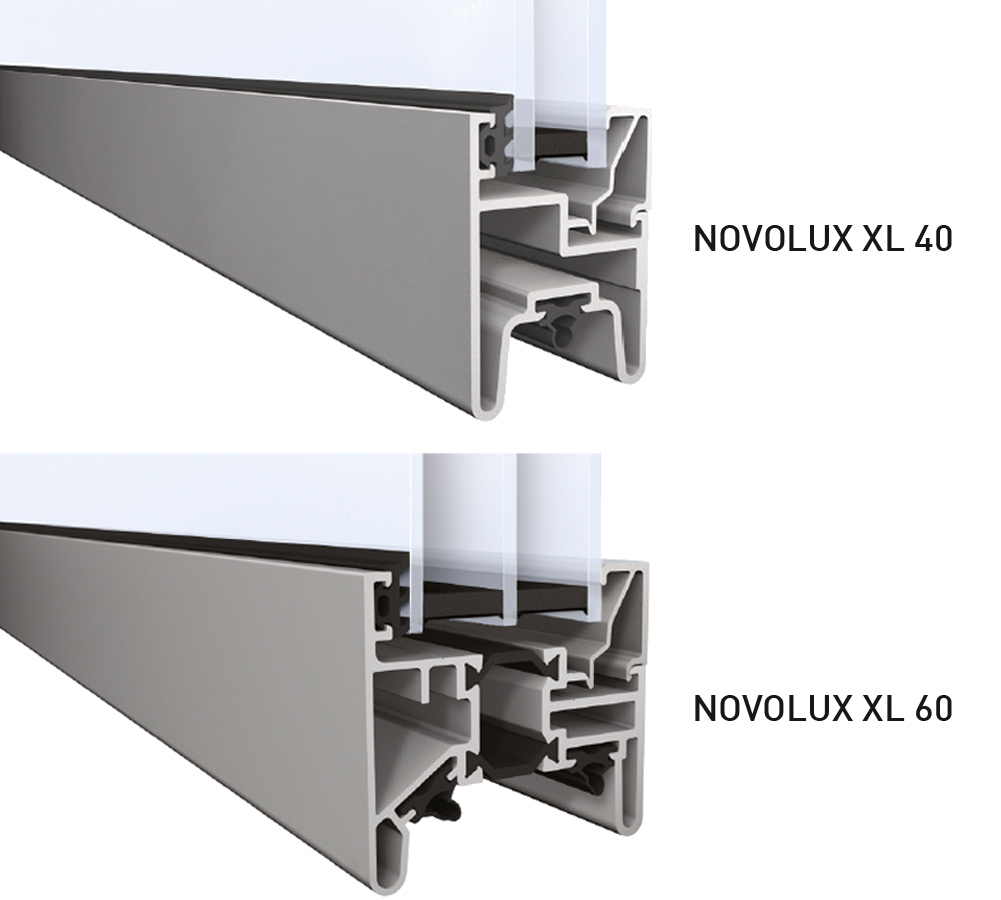

NOVOLUX XL 40:
Двоен съклопакет с Plexiglas Optical 20 mm
(4-12-4 mm)

NOVOLUX XL 60:
Троен съклопакет Plexiglas 40 mm
(4-14,75-2,5-14,75-4 mm)

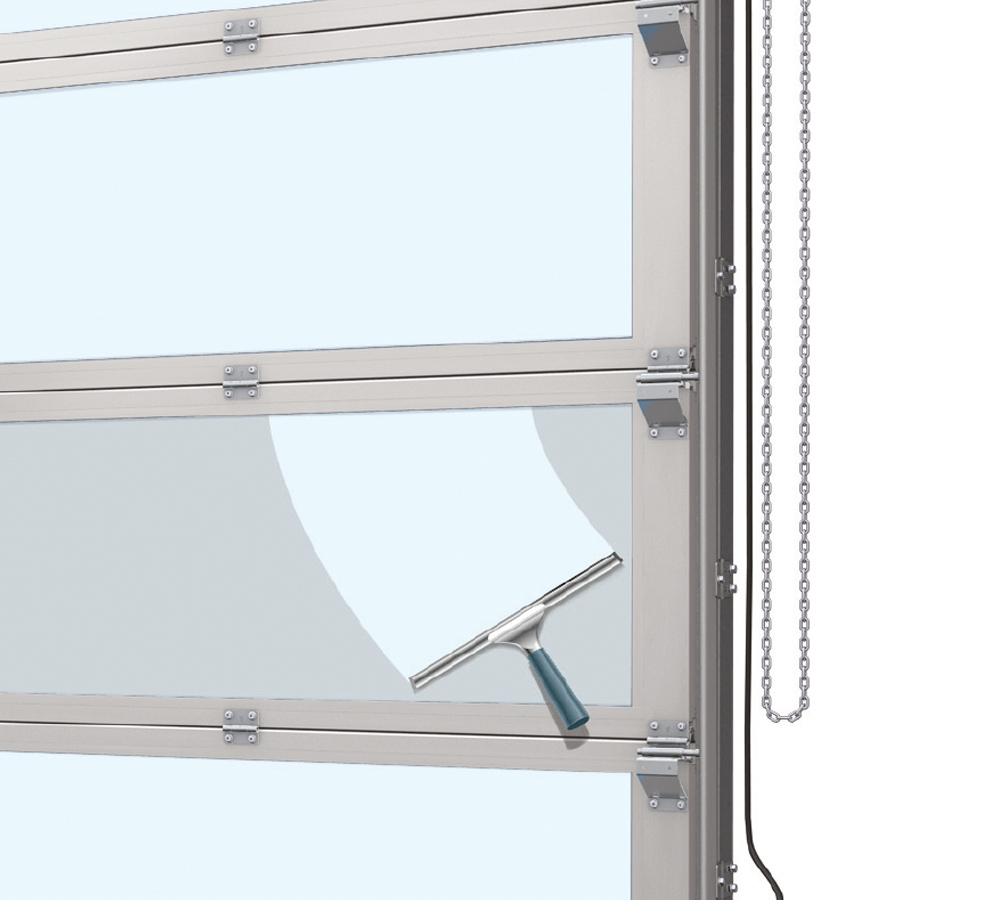

МАКСИМАЛНА УСТОЙЧИВОСТ НА НАДРАСКВАНЕ
За да не изгубите от поглед общата картина.

U-Wert NovoLux XL 40:
4.000 x 4.000 mm: 3,87 W/m²K

U-Wert NovoLux XL 60:
4.000 x 4.000 mm: 2,43 W/m²K

Акценти

Индустриални секционни врати NovoLux с троен стъклопакет с висока изолация
Идеално решение за помещения, в които е важно да има много светлина и видимост, както и постоянен климат
Предлагат се във варианти 40 и 60 мм
Отлична топлоизолация и звукоизолация; предотвратява кондензацията

Стандартно се доставя с троен стъклопакет
Възможна е комбинация на термопанели със секции NovoLux в зависимост от изискванията
Голям избор на PVC-U прозорци с многобройни качества, изолационни стойности, цветове и структури

Цветове и оборудване

Пълнеж и цветове

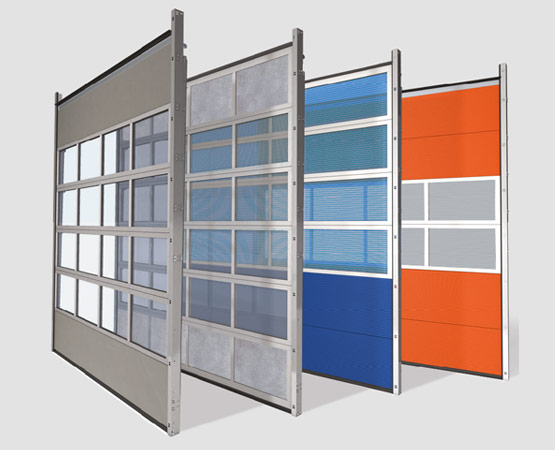

РАЗНООБРАЗИЕ ОТ ОПЦИИ ЗА ДИЗАЙН НА ВРАТА NOVOLUX

ВИЗУАЛНО АНТРАКТИВЕН ДИЗАЙН С ГОЛЯМО РАЗНООБРАЗИЕ ОТ ЦВЕТОВЕ

РАЗНООБРАЗЕН ПЪЛНЕЖ
Novoferm предлага безкрайни възможности за вграждане на остъкляване във вратите NovoLux. Остъклението се предлага в голям брой разновидности, цветове, степени на прозрачност и модели, което разкрива пред архитектите огромни възможности за проектиране на вашата врата NovoLux. Възможностите са безкрайни.

КОМБИНИРАНЕ НА ЦВЕТОВЕ
Вратите NovoLux се доставят стандартно в безцветен елоксиран алуминий. Това не означава, че те не могат
да бъдат оцветени. Алуминият може да бъде подложен на мокро боядисване в цвят по ваш избор при заявка. Комбинирането на панели NovoLux с панели Thermo ви дава безброй възможни варианти за дизайн.

Прозорци и стъкла

Варианти на прозорци и стъкла

АЛУМИНИЕВИ СТЪКЛОДЪРЖАЧИ

Novoferm е един от малкото доставчици в сектора, които по стандарт използват стъклодържачи от елоксиран алуминий. Често ще видите врати с остъкление, монтирано в черни пластмасови рамки. Те не само изглеждат по-непривлекателни, но са и по-слабо издръжливи; техният коефициент на топлинно разширение се различава от този на алуминия. Пластмасата се разширява по-бързо в топло време, което води до деформация на рамката на прозореца. С нашите алуминиеви рамки този проблем не съществува. Освен това те се предлагат с допълнителни стъклодържачи, които могат да се доставят в цвят по ваш избор.

NOVOLUX 40/ 60/ 80 ВАРИАНТИ ЗА ОСТЪКЛЕНИЕ

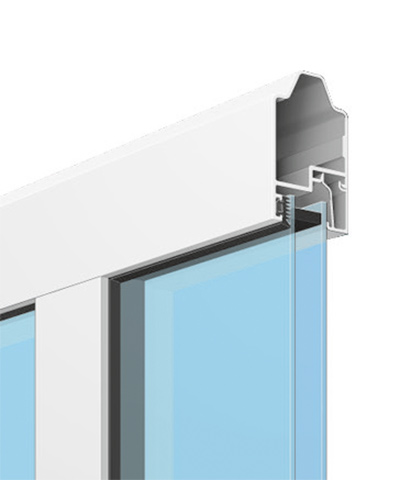

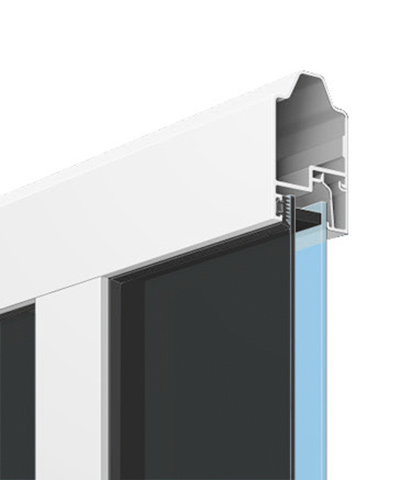

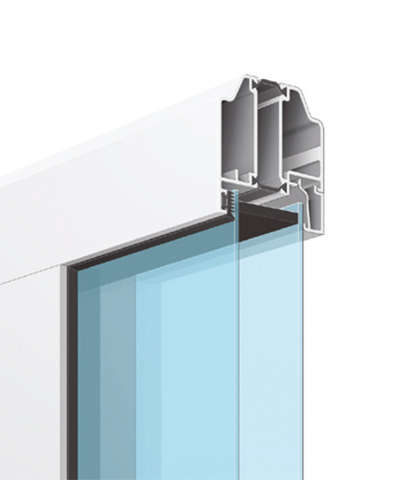

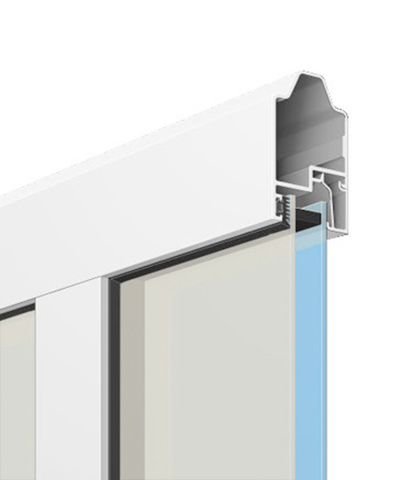

ДВОЕН СТЪКЛОПАКЕТ

NOVOLUX 40

ПРОЗРАЧЕН ПЪЛНЕЖ
(20 mm) aкрилно стъкло, поликарбонат, плексиглас (100 % светлопропускливост)

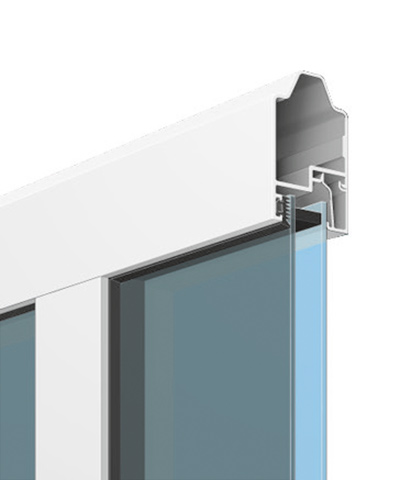

NOVOLUX 40

ТОНИРАН ПЪЛНЕЖ, ОПУШЕНО
(20 mm) aкрилно стъкло, поликарбонат, плексиглас (14,5 % светлопропускливост)

Тонирани отвън, прозрачни отвътре

NOVOLUX 40

ТОНИРАН ПЪЛНЕЖ, АНТРАЦИТ
(20 mm) aкрилно стъкло, поликарбонат, плексиглас (53 % светлопропускливост)

Тонирани отвън, прозрачни отвътре

NOVOLUX 40

ТОНИРАН ПЪЛНЕЖ, КАФЯВО
(20 mm) aкрилно стъкло, поликарбонат, плексиглас (52 % светлопропускливост)

Тонирани отвън, прозрачни отвътре

NOVOLUX 40

ТОНИРАН ПЪЛНЕЖ, БЯЛО
(20 mm) aкрилно стъкло, поликарбонат, плексиглас (20 % светлопропускливост)

Тонирани отвън, прозрачни отвътре

NOVOLUX 60

ПРОЗРАЧЕН ПЪЛНЕЖ
(40 mm) aкрилно стъкло, поликарбонат, плексиглас (100 % светлопропускливост)

NOVOLUX 60

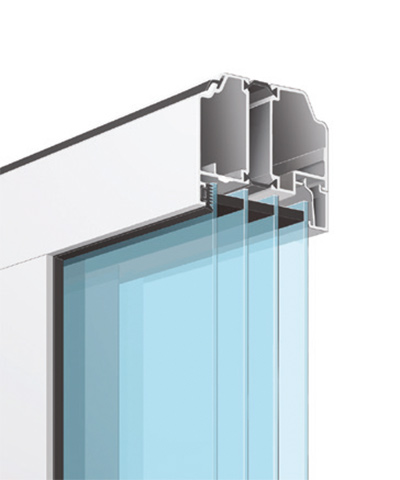

ТРОЕН СТЪКЛОПАКЕТ
(40 mm) Plexiglas Optical (100 % светлопропускливост)

NOVOLUX 80

ЧЕТВОРЕН СТЪКЛОПАКЕТ
(60 mm) Plexiglas Optical (100 % светлопропускливост)

NOVOLUX 40

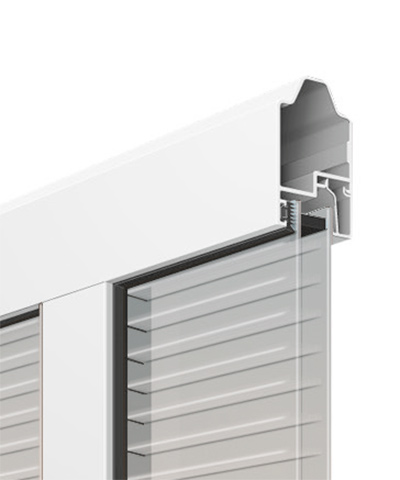

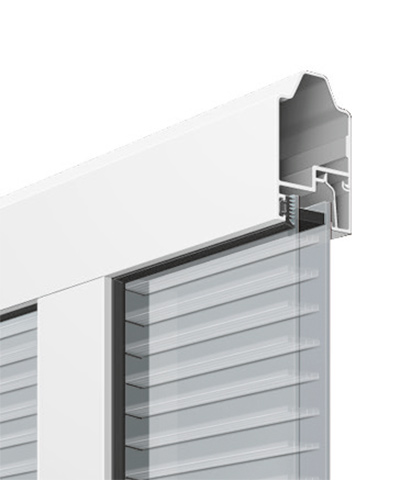

ПЕТКАМЕРЕН ПРОФИЛ, ПОЛИКАРБОНАТ
(20 mm) прозрачно (63 % светлопропускливост) (20 mm) опалово сиво тониранo (42 % светлопропускливост)

NOVOLUX 40

NOVOLUX 40 / 60

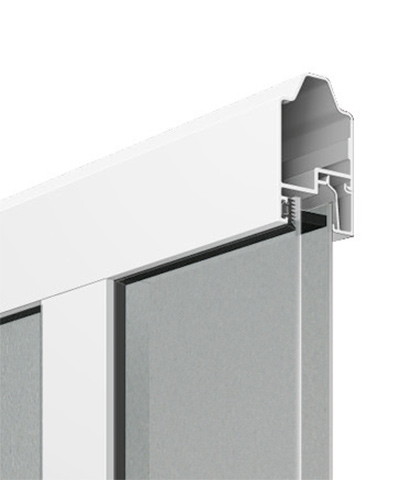

ДВОЕН СТЪКЛОПАКЕТ С ЧАСТИЧЕН ПРОЗРАЧЕН ПЪЛНЕЖ
(20 mm) текстурирано стъкло (SAN) (80 % светлопропускливост) (40 mm) текстурирано стъкло (SAN)
(80 % светлопропускливост)

NOVOLUX 40 / 60

NOVOLUX 40

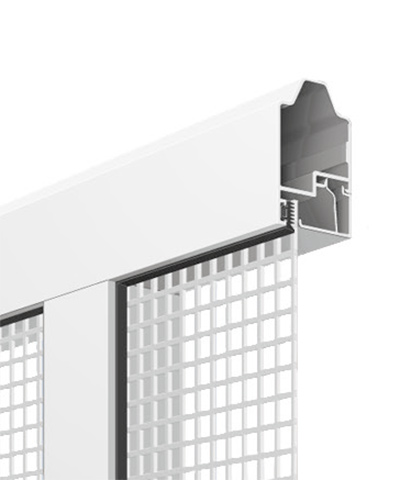

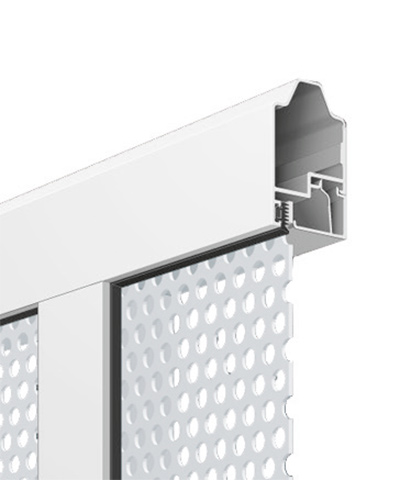

ЕДНОСТЕНЕН, ПЕРФОРИРАН АЛУМИНИЕВ ЛИСТ
(2 mm) кръгла перфорация (40 % светлопропускливост) (2 mm) квадратна перфорация (70 % светлопропускливост)

NOVOLUX 40

NOVOLUX 40 / 60

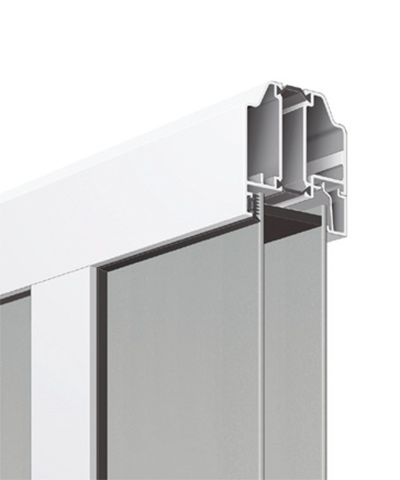

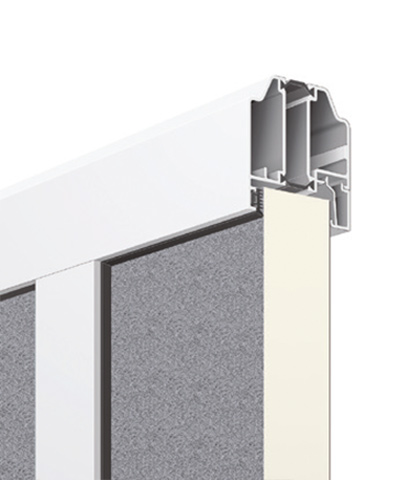

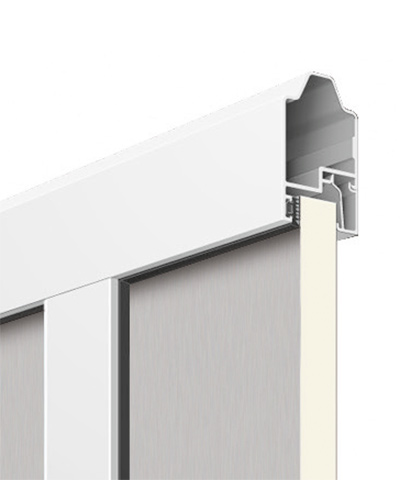

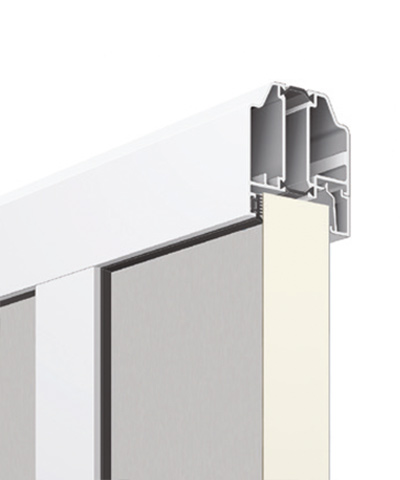

ДВУСТЕНЕН, ЗАТВОРЕН ПЪЛНЕЖ, САНДВИЧ КОНСТРУКЦИЯ
(20 mm), гладък алуминиев лист от външната страна, повърхност Stucco отвътре (40 mm),гладък алуминиев лист от външната страна, повърхност Stucco отвътре

NOVOLUX 40 / 60

NOVOLUX 40 / 60

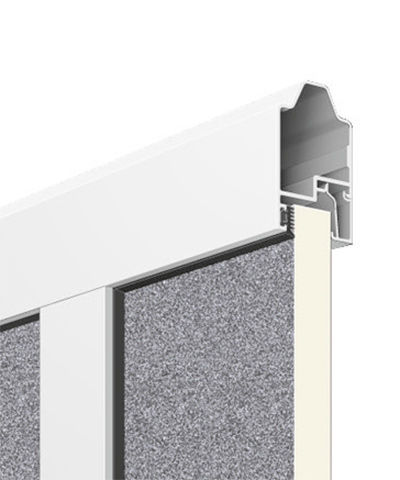

ДВУСТЕНЕН, ЗАТВОРЕН ПЪЛНЕЖ, САНДВИЧ КОНСТРУКЦИЯ
(20 mm), повърхност Stucco отвътре и отвън (40 mm), повърхност Stucco отвътре и отвън

NOVOLUX 40 / 60

ПРЕДИЗВИКАХМЕ ЛИ ИНТЕРЕСА ВИ?

Novoferm работи с широка мрежа от специализирани дистрибутори в цялата страна. Нашите упълномощени дистрибутори предлагат професионални съвети, продажби, взимане на размери, монтаж и демонтаж на гаражни врати на изгодни цени. Свържете се директно с нас и ние ще препратим вашето запитване към търговски партньор на Novoferm, който е най-близо до вас.
