БЪРЗОРОЛЕТНИ ВРАТИ NOVOFERM ЗА ВЪНШНА УПОТРЕБА
Бързоролетните врати за външна употреба са предназначени за монтиране на фасадата на сграда.
Това може да се направи от вътрешната, но и от външната страна на фасадата.
Коя врата е най-подходяща за вашата ситуация зависи от много фактори. На първо място, от размера и
силата на вятъра в отвора.
Видове врати
Сравнение и характеристики на вратите
Сравнение на бързоролетните врати за външна употреба
| Наименование | NOVOZIP | NOVOZIP (Windlastklasse 3) | NOVOSPEED THERMO | STRONG OUTDOOR | NOVOFOLD |
| Макс. площ (Ш × В) | 20,25 m² | 20,25 m² | 25 m² | 36 m² | 36 m² |
| Макс. ширина | 4.500 mm | 4.500 mm | 5.000 mm | 6.000 mm | 6.000 mm |
| Макс. височина | 4.500 mm | 4.500 mm | 5.000 mm | 6.000 mm | 6.000 mm |
| Устойчивост на ветрово натоварване до мин. [* с WindLoad Optimiser] | 11 Bft | 11 Bft | 11 Bft | 12 Bft | 13 Bft |
| Макс. клас на ветрово натоварване съгласно EN 12424 | 3* | 3* | 3 | 4 * | 5 * |
| Скорост на отваряне с честотен регулатор | 2,0 m/s | 2,0 m/s | 1,1 m/s | 1,8 m/s | 1,1 m/s |
| Скорост на затваряне с честотен регулатор | 0,5 m/s | 0,5 m/s | 0,5 m/s | 0,5 m/s | 0,5 m/s |
| Дебелина на платното | 1,0 mm | 1,0 mm |
| 1,2 mm | 0,9 m/s |
| Тегло на платното, Клас M2 | 900 g/m² | 900 g/m² |
|
| 900 g/m² |
| Тегло на платното (опция) | 1.050 g/m² | 1.050 g/m² |
|
| |
| Дебелина на панела, изолационни секции | 40 mm | ||||
| U-стойност с изолационни секции, 5.000 × 5.000 mm | 1,77 W/m²K | ||||
| NovoLux-прозоречни секции | да | ||||
| Подходяща за външна употреба | да | да | да | да | да |

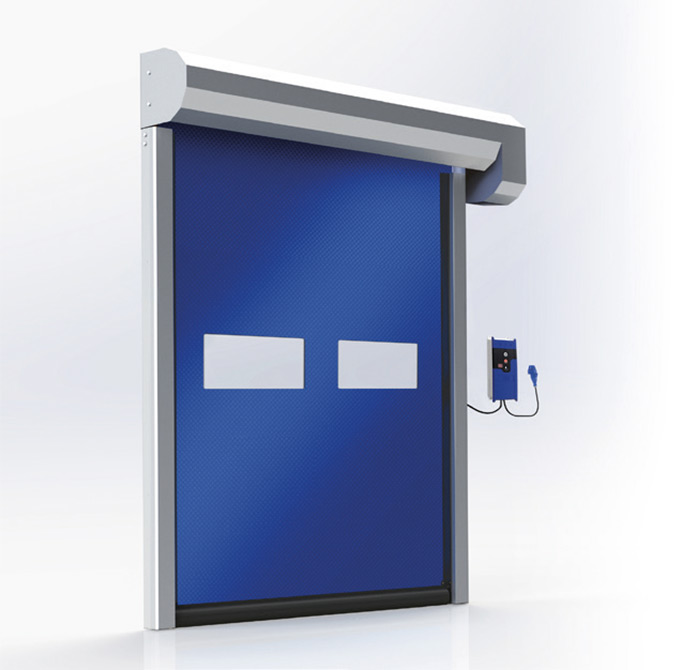

Novozip - детайли
Novozip - детайли
САМОВЪЗСТАНОВЯВАЩА СЕ БЪРЗОРОЛЕТНА ВРАТА, ПОДХОДЯЩА И ЗА ВЪНШНА УПОТРЕБА
Самовъзстановяващата се бързоролетна врата NovoZip е идеалното решение за отвори с площ до 20,25 m2 и интензивна употреба.
Самовъзстановяващата се функция на самосмазващата се релса намалява прекъсванията и осигурява минимално забавяне на производствения процес.
NovoZip е създадена като бърза и удобна преграда за помещения и осигурява много добро изключване на течението и контрол на климата. Това води до значителни икономии на енергия...
УПОТРЕБА
- Супермаркети
- Хранително-вкусова промишленост
- Лаборатории
- Промишленост
ХАРАКТЕРИСТИКИ
- УСТОЙЧИВОСТ НА ВЯТЪР: до поне 11 Bft. Клас 3 съгласно EN12424
- САМОПОПРАВЯЩА СЕ: платното на вратата се връща автоматично в релсите след сблъсък
- ТИХ ХОД: цяло платно, с почти безшумно движение
- БЕЗОПАСНОСТ: Стандартно оборудвана с предпазна светлинна завеса, и с гъвкав долен профил FlexEdge
- УСТОЙЧИВОСТ: Стоманени направляващи релси насочват платното на вратата, изработено от подсилена с полиестер пластмасова материя
- БЕЗ ТЕЧЕНИЯ: Технологията на закопчаване с цип, както и гуменото уплътнение, осигурява добра защита от течения
- МОНТАЖ: във всеки отвор с площ до 20,25 m2 в сградата и от вътрешната страна на външната фасада
ЦВЕТОВЕ
Стандартно се предлага платно с плътност 900 gr/m2 в следните цветове по RAL:
Като опция се предлага платно с плътност 1 050 gr/m2 в бяло
Страничните водачи и капакът се предлагат по избор във всеки стандартен цвят по RAL.
* В зависимост от конфигурацията.
Опции
ПРИМЕРИ ЗА ПРИЛОЖЕНИЕ
В ЛЕКАТА И ТЕЖКАТА ПРОМИШЛЕНОСТ е изключително важно производствените процеси да продължат и да няма забавяния. Ако производството се осъществява в няколко сгради, трябва да се извършва транспорт от едно място до друго. Този транспорт не може да бъде прекъсван от повредена или дори счупена врата.
Моделът NOVOZIP е изключително бърз, много надежден дори при силно натоварване от вятър и се саморемонтира. Ако се случи някой да удари тази бърза врата, платното на вратата автоматично се връща в направляващата релса. Следователно вероятността за прекъсване на производствения процес е минимална.
В същото време спестявате много енергия, а климатът в помещението остава приятен.
В ХРАНИТЕЛНО-ВКУСОВАТА ПРОМИШЛЕНОСТ вратата трябва да е бърза, надеждна и лесна за почистване. Невинаги са позволени панти и долни профили, в които може да се натрупа мръсотия. Между различните халета често се появява значителен вятър. Вратата NovoZip се справя отлично с тези условия.
В АВТОМОБИЛНАТА ПРОМИШЛЕНОСТ често има производствени линии, които преминават от едно хале в друго. Бързоролетните врати регулират климата и енергийните нужди в халетата, но също така поддържат отделенията разделени, така че от едното хале в другото да не проникват мръсотия, прах и шум. Бързоролетните врати се водят от производствения процес, така че непрекъснатостта е гарантирана.
С интелигентното управление от Novoferm можем да пригодим всяка врата към всяка ситуация.
УПРАВЛЕНИЕ
MAGIC SWITCH | УПРАВЛЕНИЕ
Magic Switch-прави същото като обикновения бутон, но не е необходимо да бъде докосван.
Това е много ценно в среди, където хигиената е важна, като например в хранително-вкусовата промишленост.
| Макс. площ (Ш × В) | 20,25 m² |
| Макс. ширина | 4.500 mm |
| Макс. височина | 4.500 mm |
| Устойчивост на ветрово натоварване до мин. [* с WindLoad Optimiser] | 11 Bft |
| Макс. клас на ветрово натоварване съгласно EN 12424 | 3* |
| Скорост на отваряне с честотен регулатор | 2,0 m/s |
| Скорост на затваряне с честотен регулатор | 0,5 m/s |
| Дебелина на платното | 1,0 mm |
| Тегло на платното, Клас M2 | 900 g/m² |
| Тегло на платното (опция) | 1.050 g/m² |
| Подходяща за външна употреба | да |

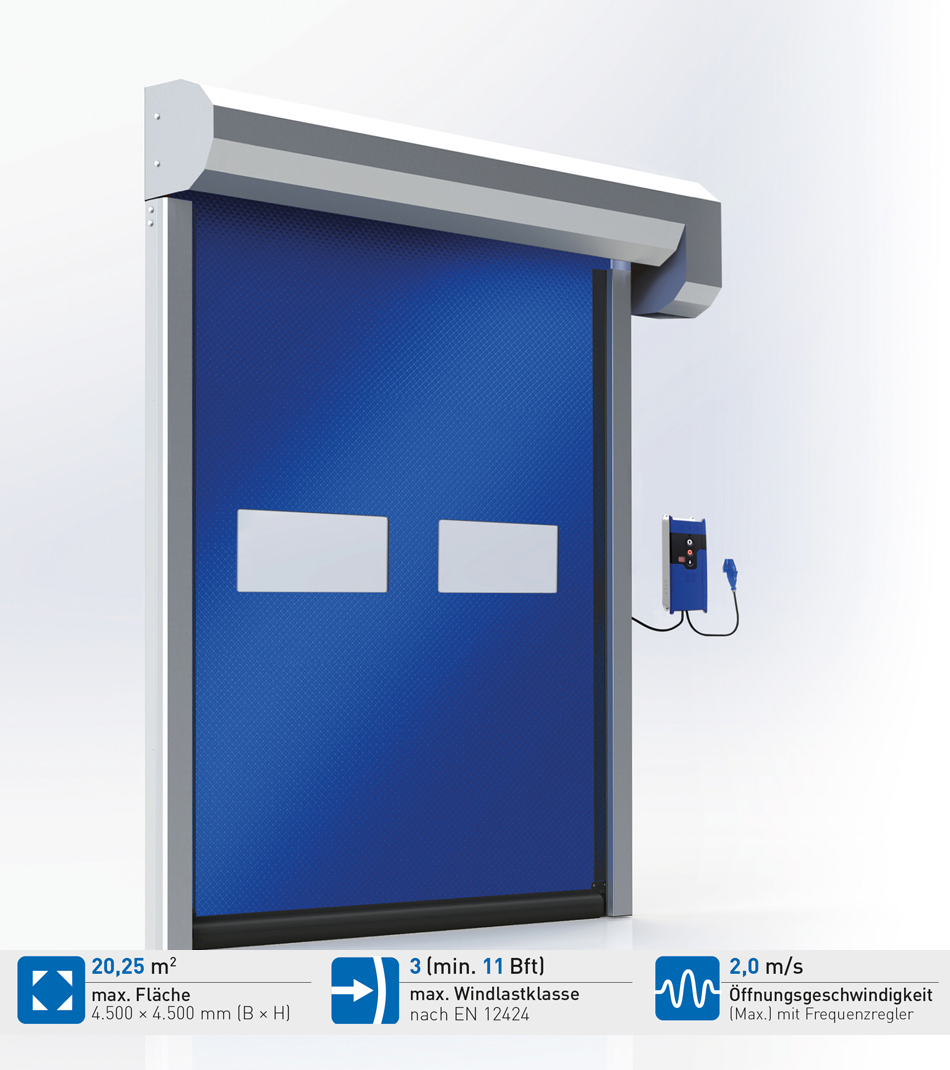

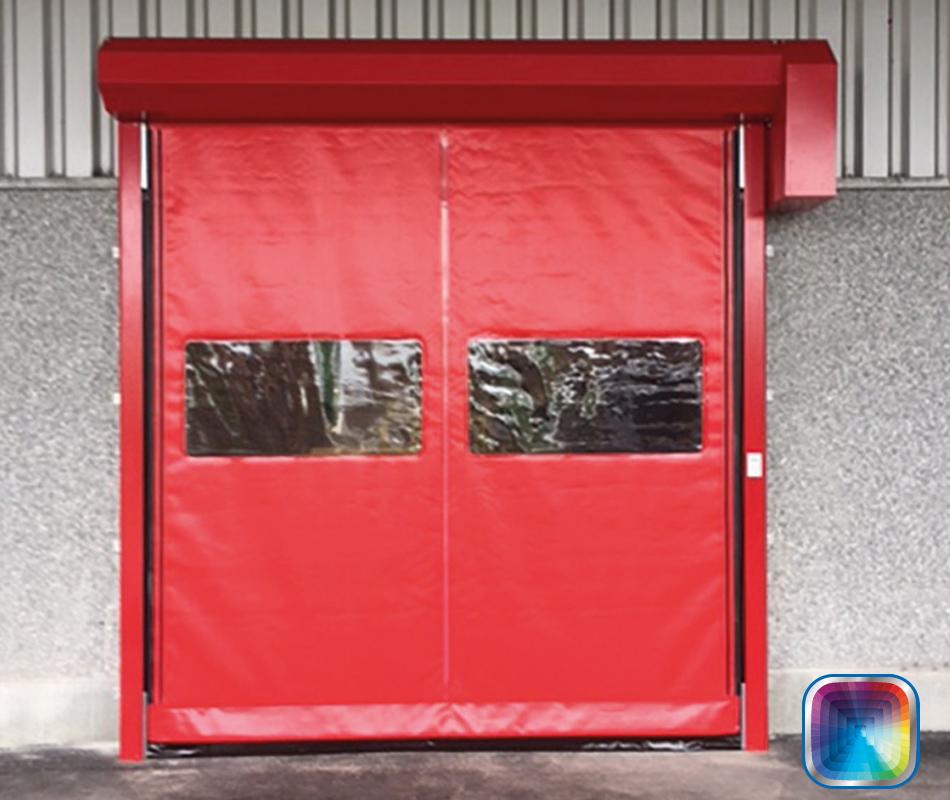

Novozip - детайли (Клас на ветрово натоварване 3)
Novozip - детайли (Клас на ветрово натоварване 3)
САМОВЪЗСТАНОВЯВАЩА СЕ БЪРЗОРОЛЕТНА ВРАТА, ЗА ВЪНШНА УПОТРЕБА
Самовъзстановяващата се БЪРЗОРОЛЕТНА ВРАТА NOVOZIP е идеалното решение за отвори с площ до 20,25 m2 и интензивна употреба.
Самовъзстановяващата се функция на самосмазващата се релса намалява прекъсванията и осигурява минимално забавяне на производствения процес.
NovoZip е създадена като бърза и удобна преграда за помещения и осигурява много добро изключване на течението и контрол на климата. Това води до значителни икономии на енергия.
УПОТРЕБА
- Супермаркети
- Хранително-вкусова промишленост
- Лаборатории
- Промишленост
ХАРАКТЕРИСТИКИ
- УСТОЙЧИВОСТ НА ВЯТЪР: до поне 11 Bft. Клас 3 съгласно EN12424
- САМОПОПРАВЯЩА СЕ: платното на вратата се връща автоматично в релсите след сблъсък
- ТИХ ХОД: цяло платно, с почти безшумно движение
- БЕЗОПАСНОСТ: Стандартно оборудвана с предпазна светлинна завеса, и с гъвкав долен профил FlexEdge
- УСТОЙЧИВОСТ: Стоманени направляващи релси насочват платното на вратата, изработено от подсилена с полиестер пластмасова материя

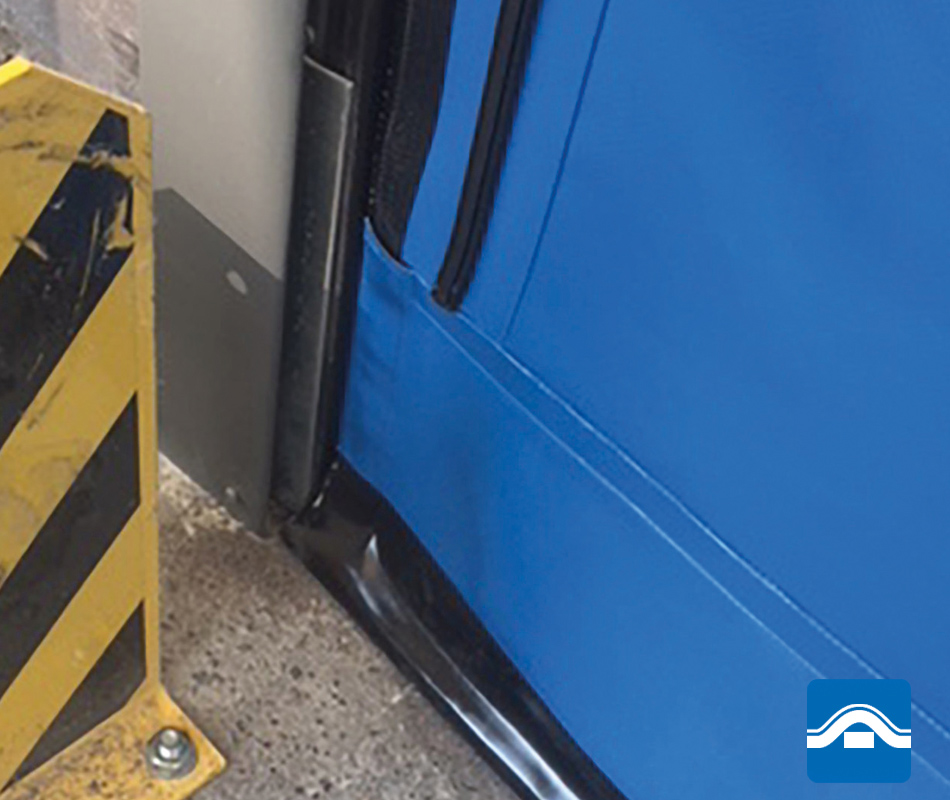

- БЕЗ ТЕЧЕНИЯ: Технологията на закопчаване с цип, както и гуменото уплътнение, осигурява добра защита от течения
- МОНТАЖ: във всеки отвор с площ до 20,25 m2 в сградата и от вътрешната страна на външната фасада
ЦВЕТОВЕ
Стандартно се предлага платно с плътност 900 g/m2 в следните цветове по RAL:
По желание се предлага с платно с плътност 1 050 g/m2
Страничните водачи и капакът се предлагат по избор във всеки стандартен цвят по RAL.
* В зависимост от конфигурацията.

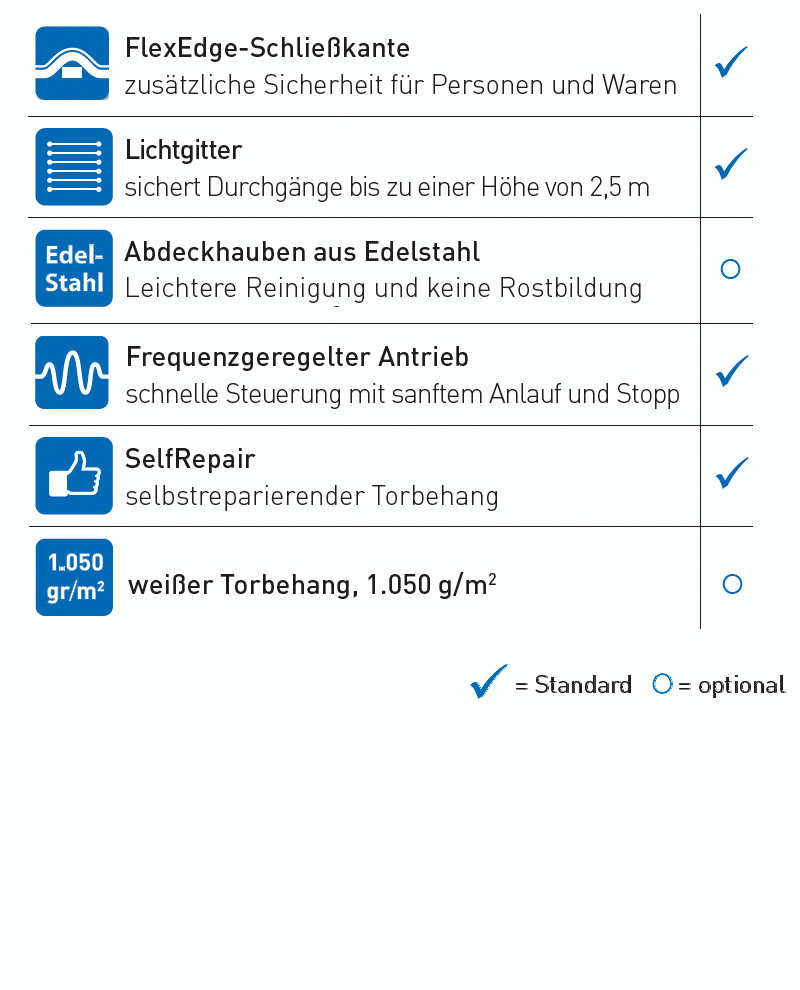

Опции
ПРИМЕРИ ЗА ПРИЛОЖЕНИЕ
В ЛЕКАТА И ТЕЖКАТА ПРОМИШЛЕНОСТ е изключително важно производствените процеси да продължат и да няма забавяния. Ако производството се осъществява в няколко сгради, трябва да се извършва транспорт от едно място до друго. Този транспорт не може да бъде прекъсван от повредена или дори счупена врата.
Моделът NOVOZIP е изключително бърз, много надежден дори при силно натоварване от вятър и се саморемонтира. Ако се случи някой да удари тази бърза врата, платното на вратата автоматично се връща в
направляващата релса. Следователно вероятността за прекъсване на производствения процес е минимална. В същото време спестявате много енергия, а климатът в помещението остава приятен.
В ХРАНИТЕЛНО-ВКУСОВАТА ПРОМИШЛЕНОСТ вратата трябва да е бърза, надеждна и лесна за почистване. Невинаги са позволени панти и долни профили, в които може да се натрупа мръсотия. Между различните халета често се появява значителен вятър. Вратата NovoZip се справя отлично с тези условия.
В АВТОМОБИЛНАТА ПРОМИШЛЕНОСТ често има производствени линии, които преминават от едно хале в друго. Бързоролетните врати регулират климата и енергийните нужди в халетата, но също така поддържат отделенията разделени, така че от едното хале в другото да не проникват мръсотия, прах и шум. Бързоролетните врати се водят от производствения процес, така че непрекъснатостта е гарантирана.
С интелигентното управление от Novoferm можем да пригодим всяка врата към всяка ситуация.
УПРАВЛЕНИЕ

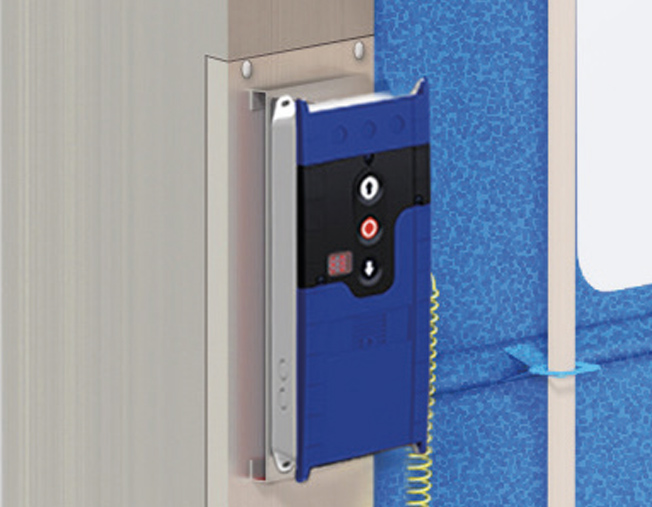

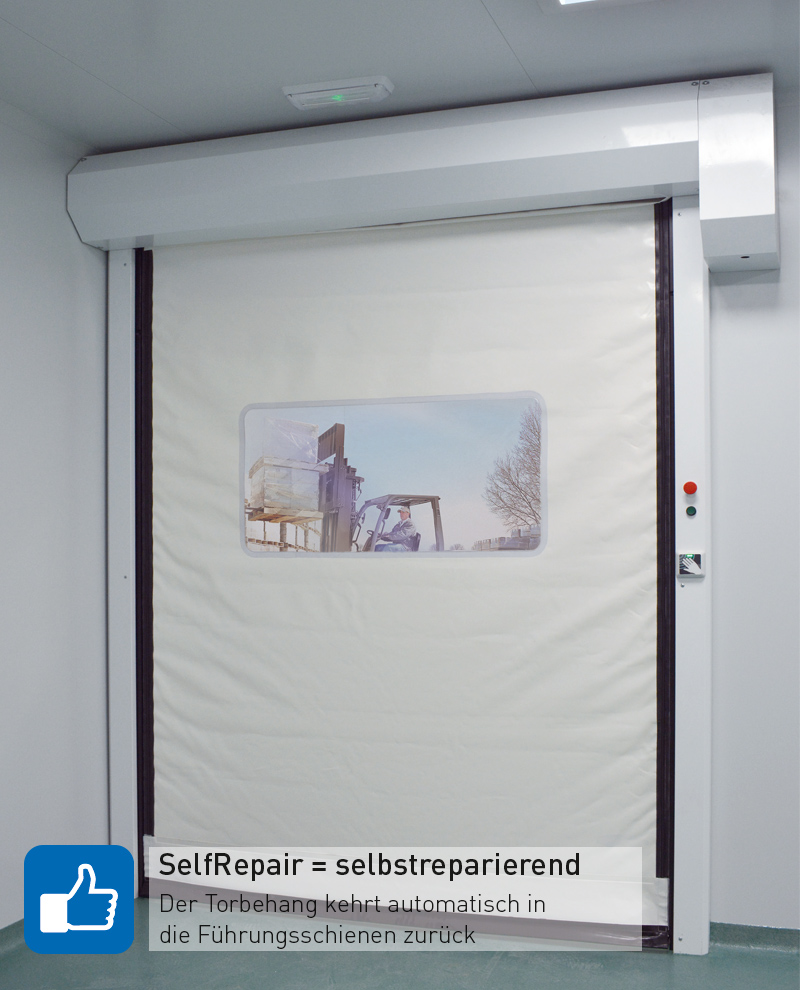

SELFREPAIR
Функцията SelfRepair гарантира, че платното на вратата се прибира автоматично във водещите релси, когато вратата се отвори.
| Макс. площ (Ш × В) | 20,25 m² |
| Макс. ширина | 4.500 mm |
| Макс. височина | 4.500 mm |
| Устойчивост на ветрово натоварване до мин. [* с WindLoad Optimiser] | 11 Bft |
| Макс. клас на ветрово натоварване съгласно EN 12424 | 3* |
| Скорост на отваряне с честотен регулатор | 2,0 m/s |
| Скорост на затваряне с честотен регулатор | 0,5 m/s |
| Дебелина на платното | 1,0 mm |
| Тегло на платното, Клас M2 | 900 g/m² |
| Тегло на платното (опция) | 1.050 g/m² |
| Подходяща за външна употреба | да |

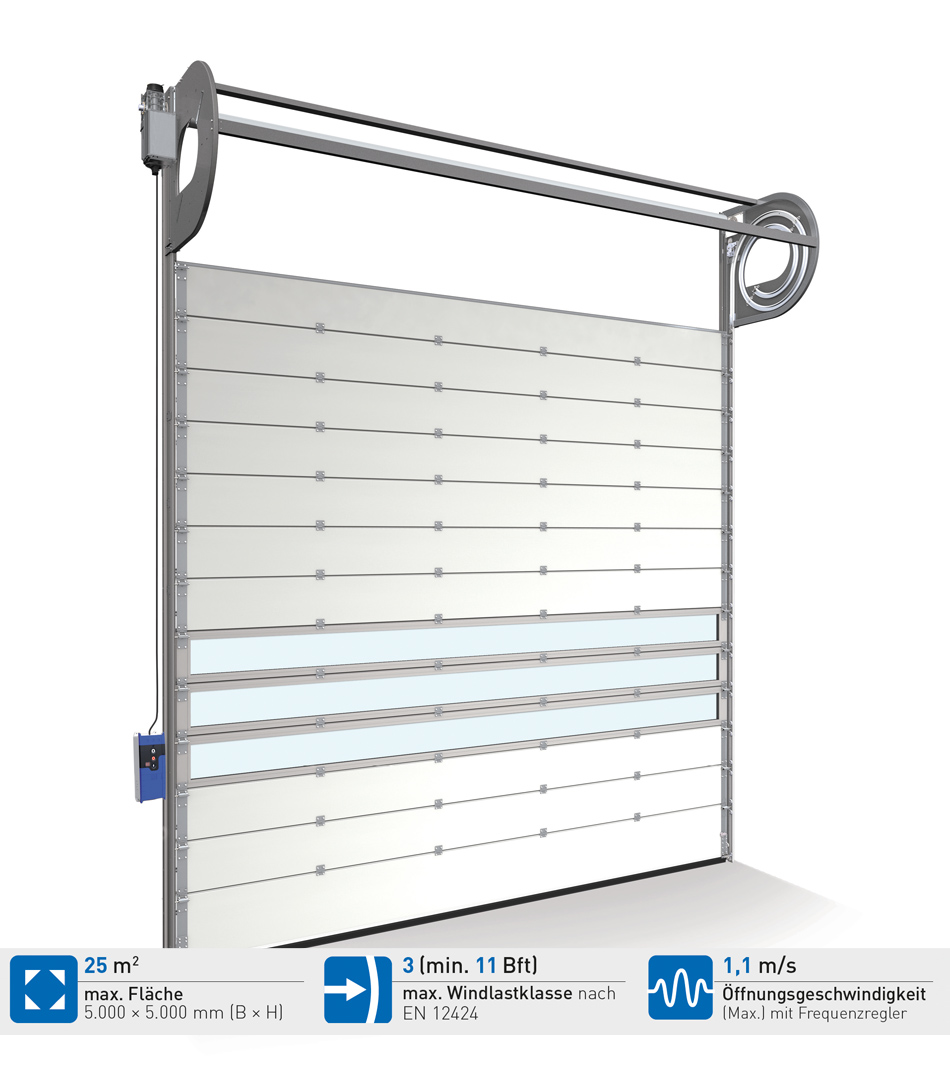

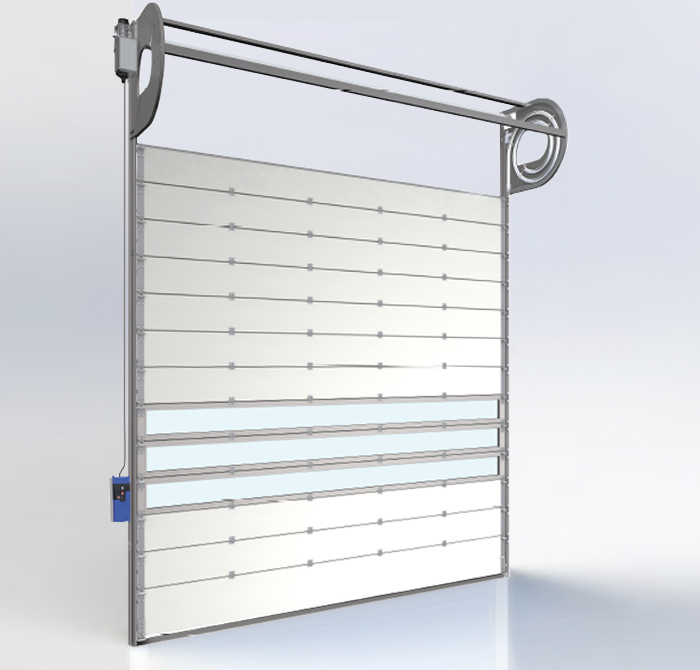

NovoSpeed Thermo - детайли
NovoSpeed Thermo - детайли
САМОВЪЗСТАНОВЯВАЩА СЕ ВИСОКОСКОРОСТНА ВРАТА
Спиралната врата NOVOSPEED THERMO се отваря 6 пъти по-бързо от подобни секционни врати и
затова е идеална за среди, в които ежедневно се извършват множество логистични дейности.
Фактът, че вратата се отваря толкова бързо, означава реална икономия на енергия - точно както при бързоролетните врати. Патентованата релсова система се задвижва директно от гениална система от вериги и стоманени въжета. Различните покрития и управления допринасят за елегантния дизайн на спиралната врата NovoSpeed Thermo.
УПОТРЕБА
- Логистика
- Автомобилостроене
- Машиностроене
- Металургия и електротехника
- Химическа и фармацевтична промишленост

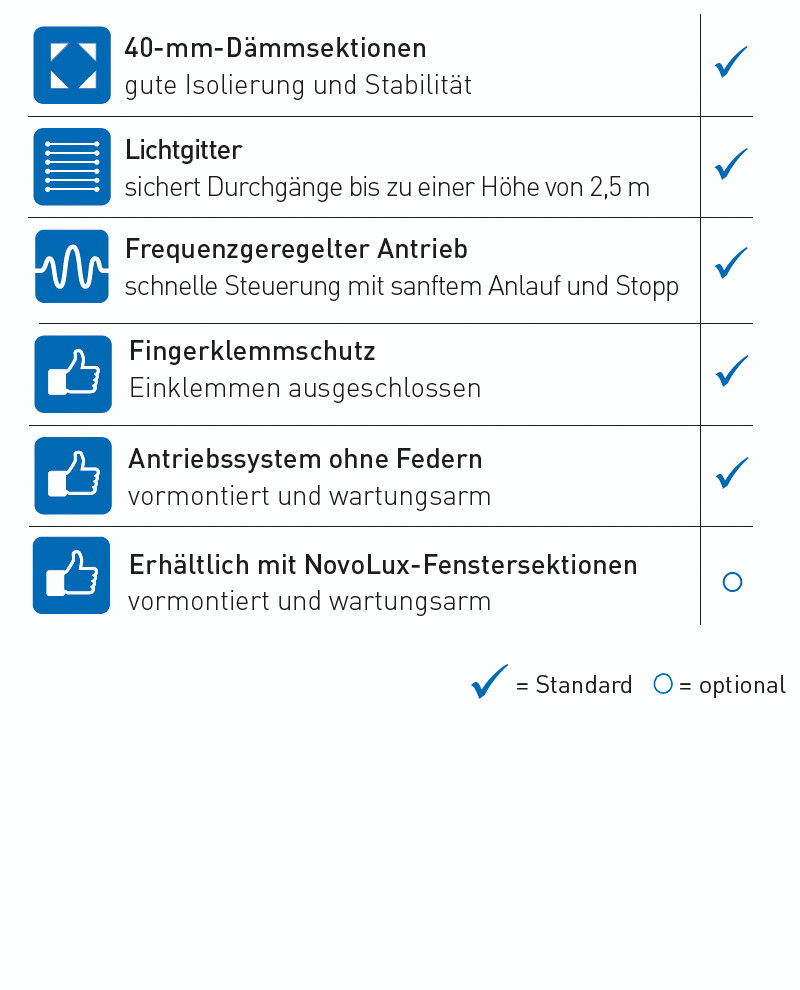

ХАРАКТЕРИСТИКИ
- УСТОЙЧИВОСТ НА ВЯТЪР: до поне 11 Bft. Клас 3 съгласно EN 12424
- БЪРЗИНА: Крилото на вратата се задвижва директно с помощта на патентована система от вериги и стоманени въжета, която осигурява безпрецедентната скорост на NovoSpeed Thermo

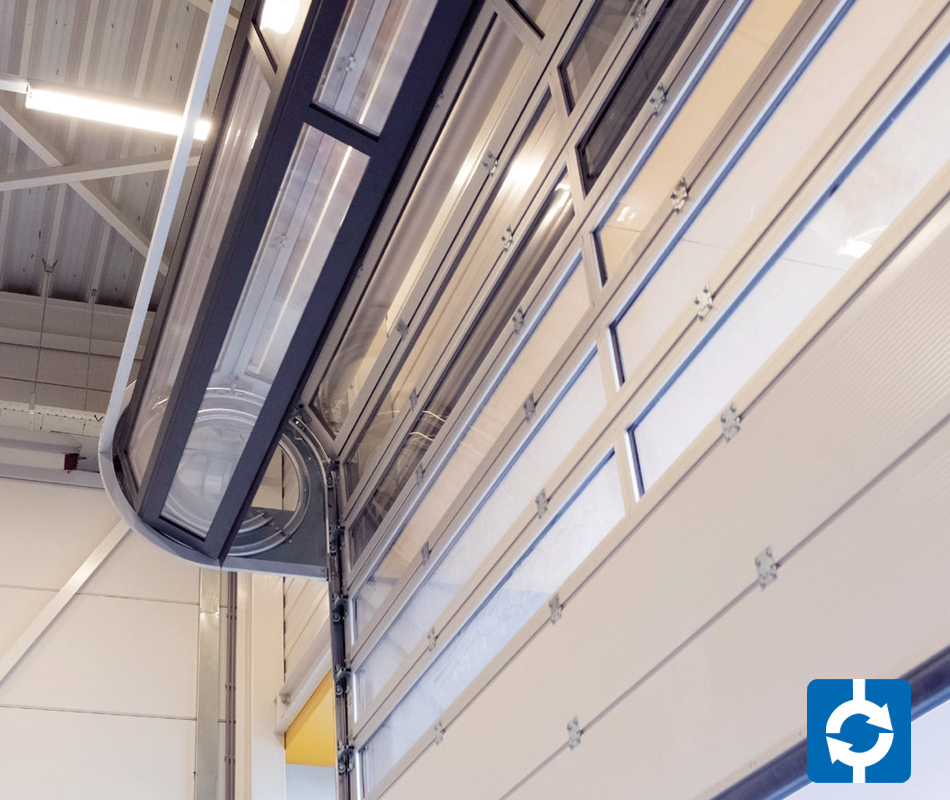

- ИНОВАТИВНОСТ: Новата спирална система има и новоразработени панти и ролки

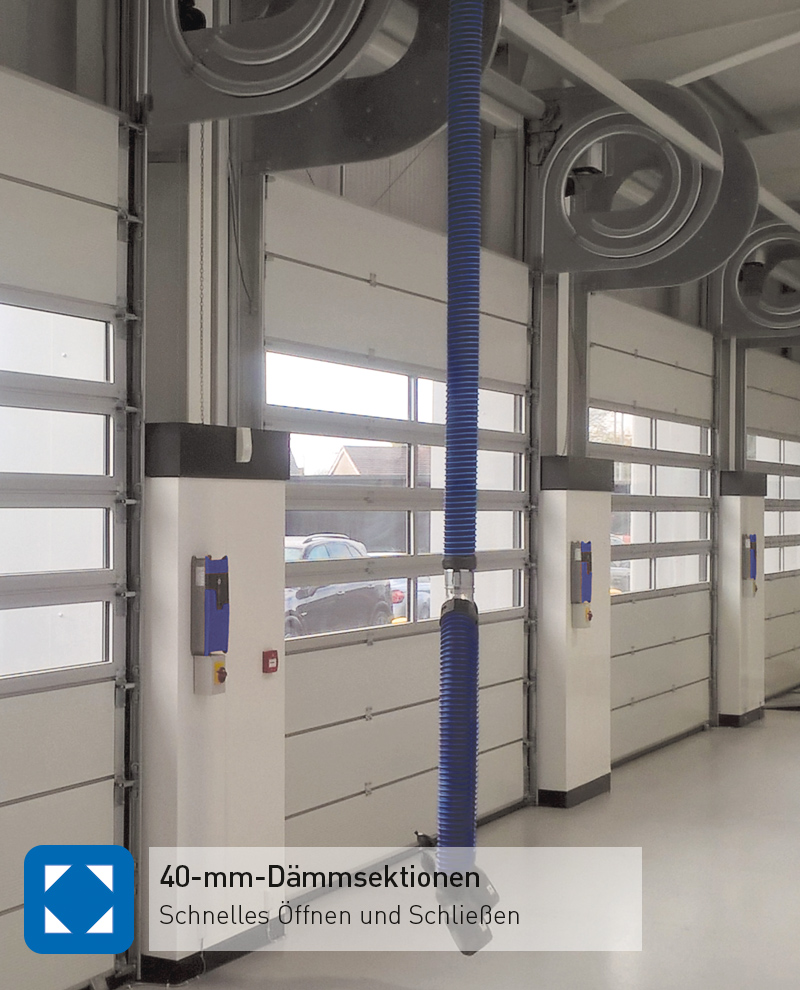

- ИЗОЛАЦИЯ: с 40-милиметровите панели, вратата Thermo е с отлична изолационна стойност от 1,77 W/m²K
- БЪРЗ МОНТАЖ: Релсовата/задвижващата система е предварително монтирана във ветикалните профили
- НИСКА ПОДДРЪЖКА: задвижващата система е без пружини
- ОТ ВЪНШНАТА СТРАНА: вратата се доставя стандартно в цвят RAL 9002 или RAL 9006, други цветове по заявка
ЦВЕТОВЕ

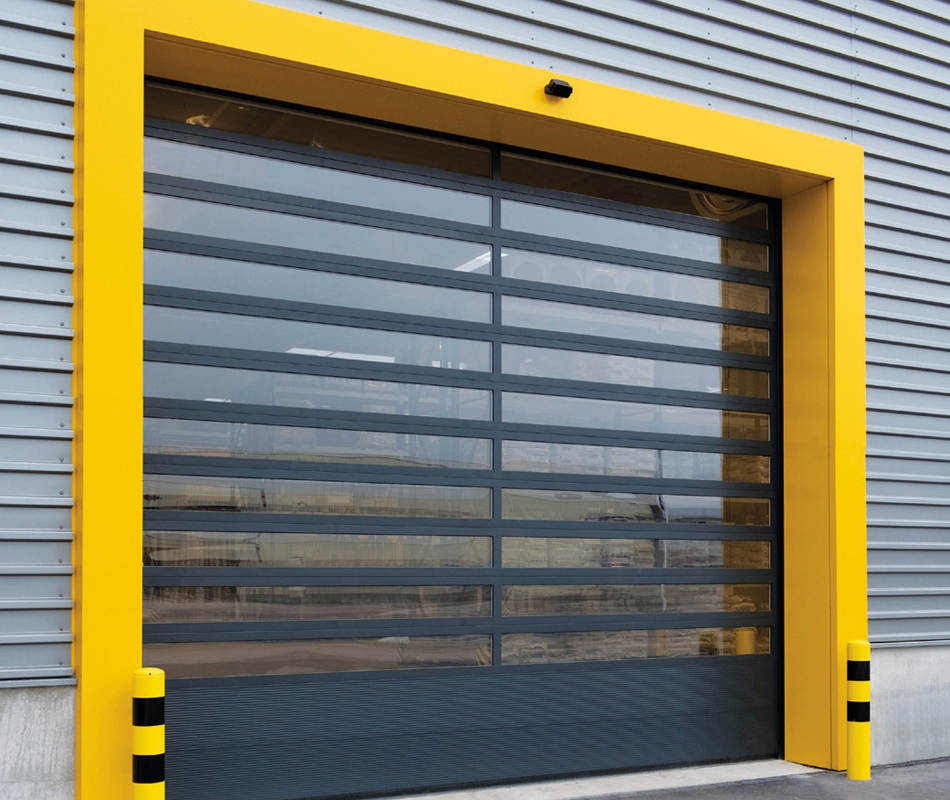

- Предлага се и с прозоречни секции NovoLux с изолиран двоен стъклопакет
- В допълнение към спиралната релсова система можете да изберете и релсовата система S600, ако разполагате с необходимото пространство
Опции
ПРИМЕРИ ЗА ПРИЛОЖЕНИЕ
НАЙ-ЧЕСТО ИЗПОЛЗВАНИТЕ отвори често са оборудвани с по две врати: секционна врата за затваряне през нощта и бързоролетна врата за честа употреба през деня. Новата врата NovoSpeed Thermo / S600 прави излишно използването на бързоролетната врата зад секционната или ролетната врата. Тази врата е бърза, добре защитена от взлом и също така е добре изолирана.
NovoSpeed Thermo предлага предимствата на бързоролетната и секционната врата в едно! Благодарение на бързото отваряне можете да направите значителни икономии на разходи за енергия, скорост на работа и здравни разходи. С допълнителното предимство, че NovoSpeed Thermo е отлично изолирана и може да се
затваря през нощта.
Една инвестиция, която се изплаща бързо!

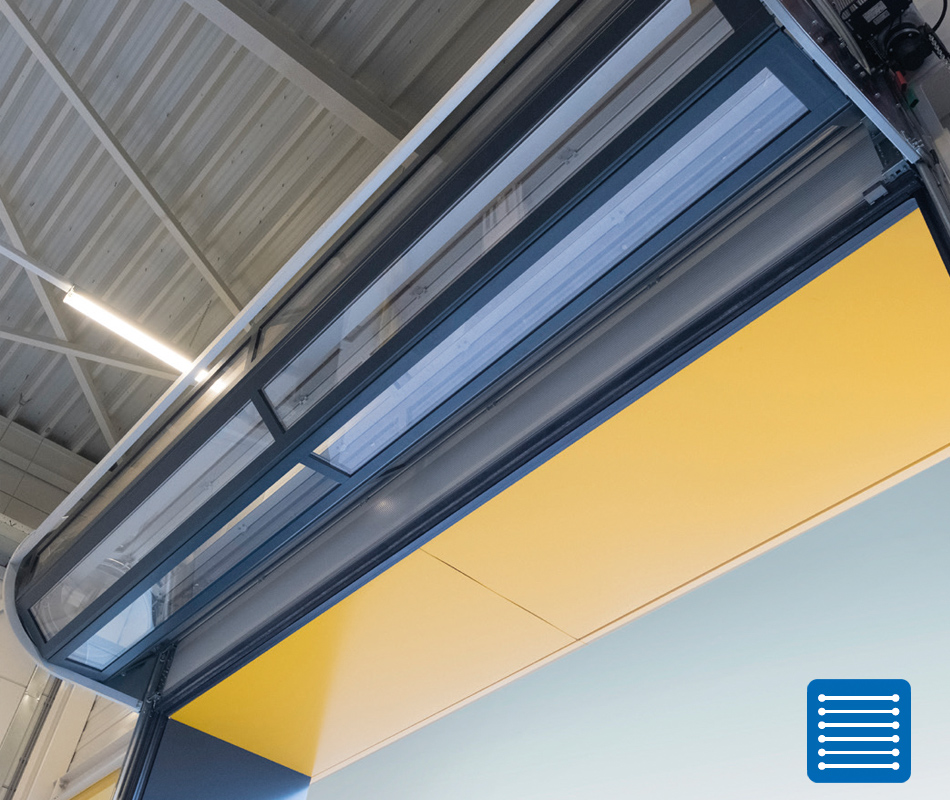

СПЕСТЯВА МЯСТО
Спиралната врата NovoSpeedThermo е съвременна иновация, която не заема почти никакво място за монтаж благодарение на нововъведения като спиралната система и верижното задвижване. Вратата не се сгъва, а се навива, като панелите не се допират един до друг. Това предотвратява износването на вратата. NovoSpeed Thermo предлага специално решение в пространства, където конструкцията на тавана не осигурява място за секционна врата.
Поддръжката на NOVOSPEED THERMO е евтина благодарение на гарантирания период на ниска необходимост от поддръжка от 200 000 цикъла.
Безпружинната задвижваща система означава, че не е необходима допълнителна поддръжка. Освен това вертикалните елементи се състоят от две части, така че в случай на повреда панелите могат да се сменят лесно и бързо.
SELFREPAIR
В допълнение към стандартните цветове, крилото на вратата се предлага във всеки желан цвят по RAL (с изключение на флуоресцентни и Traffic цветове)
УПРАВЛЕНИЕ
| Макс. площ (Ш × В) | 25 m² |
| Макс. ширина | 5.000 mm |
| Макс. височина | 5.000 mm |
| Устойчивост на ветрово натоварване до min. | 11 Bft |
| Макс. клас на ветрово натоварване съгласно EN 12424 | 3 |
| Скорост на отваряне с честотен регулатор | 1,1 m/s |
| Скорост на затваряне с честотен регулатор | 0,5 m/s |
| Дебелина на панела, изолационни секции | 40 mm |
| U-стойност с изолационни секции, 5.000 × 5.000 mm | 1,77 W/m²K |
| NovoLux-прозоречни секции | да |
| Подходяща за външна употреба | да |

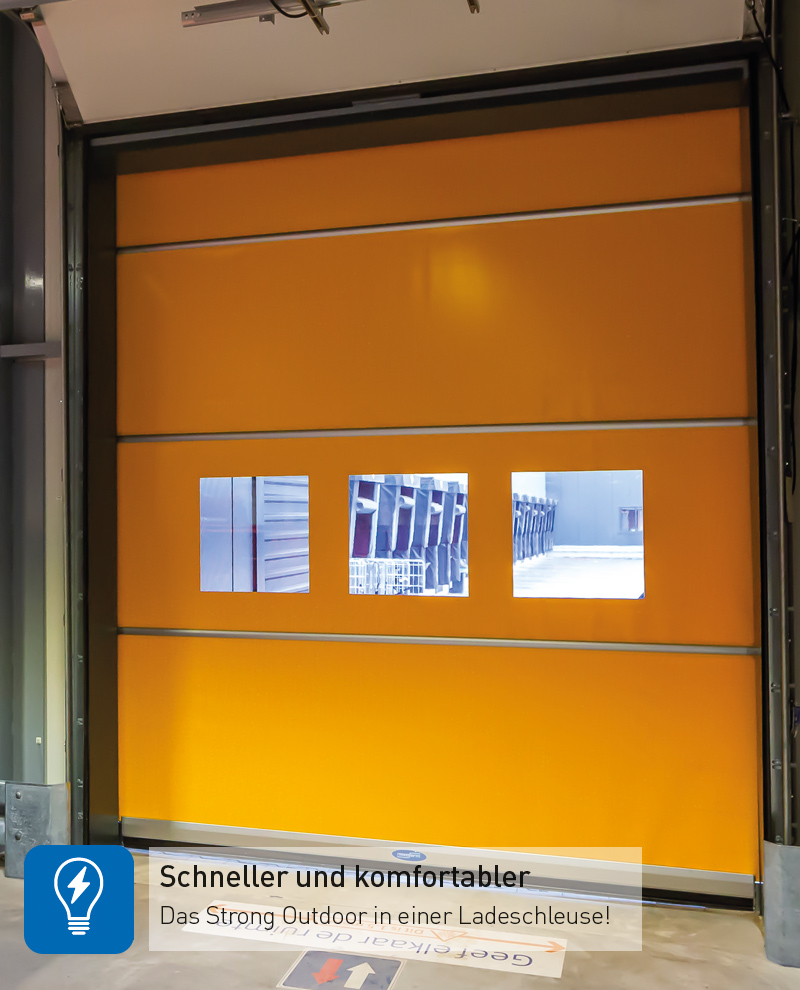

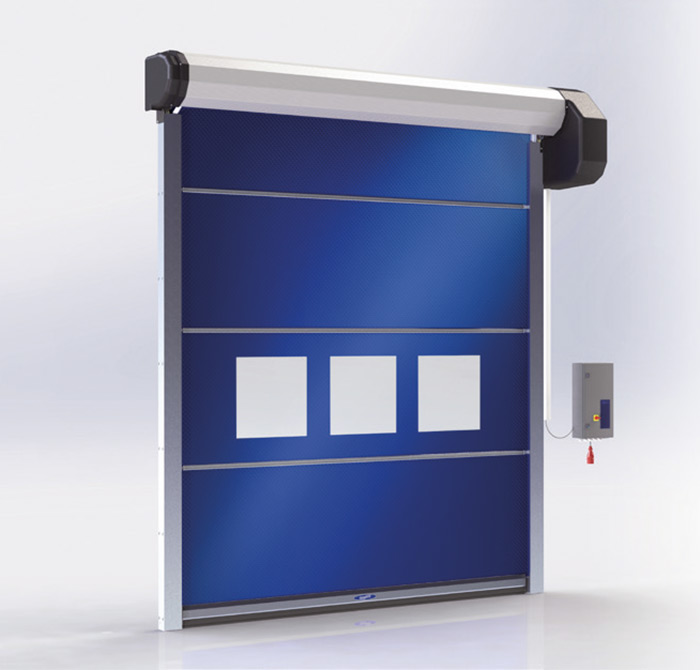

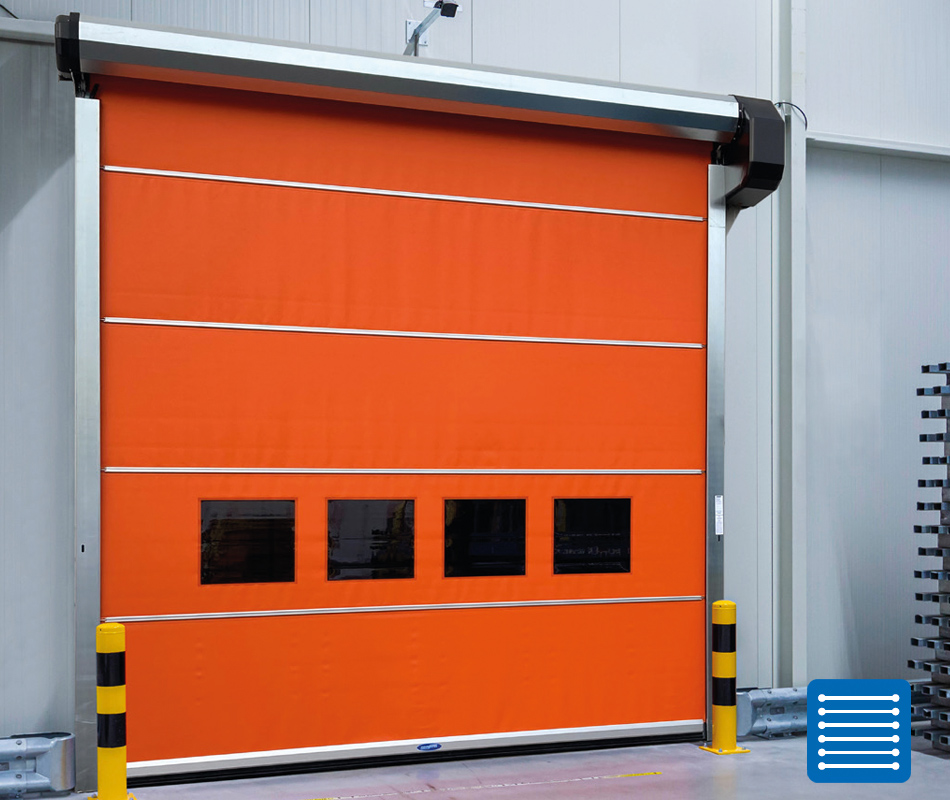

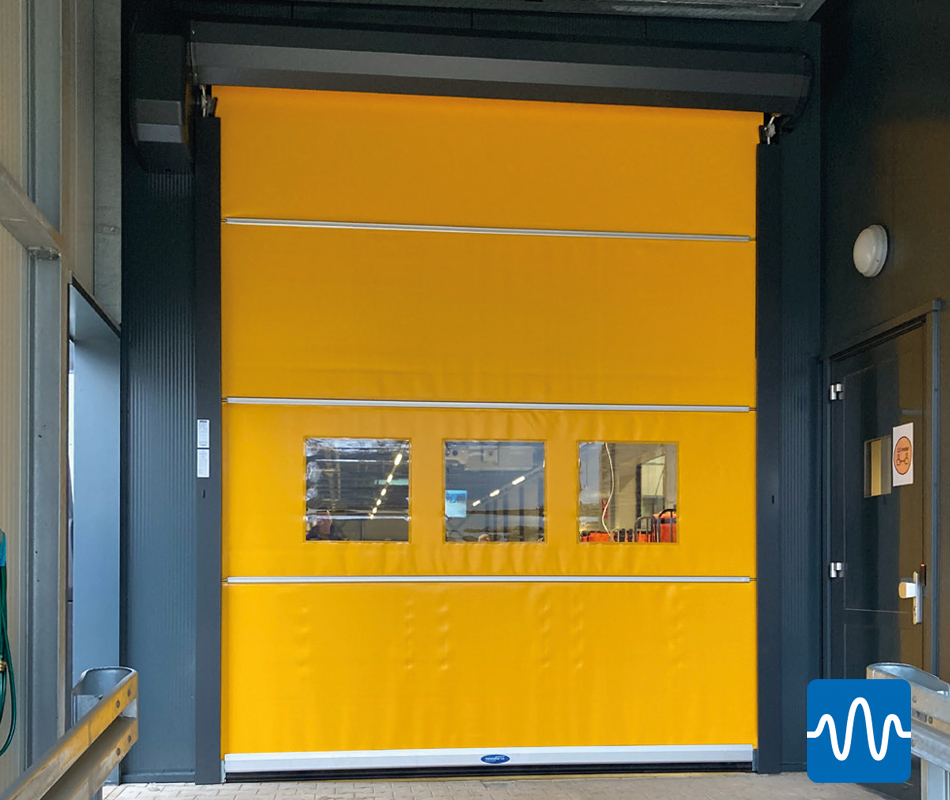

Strong Outdoor - детайли
Strong Outdoor - детайли
САМОВЪЗСТАНОВЯВАЩА СЕ БЪРЗОРОЛЕТНА ВРАТА
STRONG OUTDOOR е най-добрата бързоролетна врата за наистина трудни условия: здравите компоненти и надеждната технология гарантират години безпроблемна употреба.
Бързоролетната врата Strong Outdoor е разработен специално за монтиране във външни стени и в големи отвори със силно ветрово натоварване. Стабилните колони с вградени уплътнения предпазват от всякакви течения и осигуряват комфортен климат в помещението. Електронното управление може да отвори тази голяма врата със скорост 1,8 m/s*.
УПОТРЕБА
- Монтаж от външната страна (отвътре)
- Дистрибуторски центрове
- Складове
- Големи индустриални сгради
- Тежка промишленост
ХАРАКТЕРИСТИКИ
- УСТОЙЧИВОСТ НА ВЯТЪР: до 12 Bft (с ширина до 4000 mm) Мин. клас 3 съгласно EN 12424 (ширина > 4000 mm) Мин. клас 4 съгласно EN 12424 (широчина ≤ 4 000 mm)
- ЗВУКОИЗОЛАЦИЯ: Стандартно платното на вратата е снабдено с допълнителна звукоизолация
- БЕЗОПАСНОСТ: Стандартно оборудвана с предпазна светлинна завеса

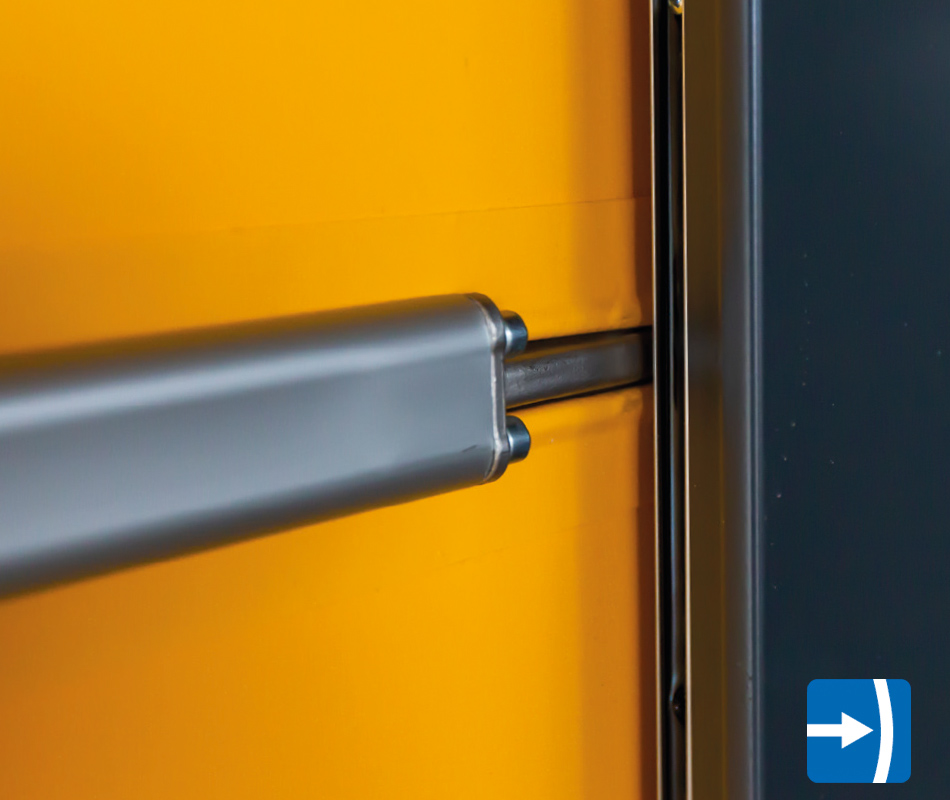

- УСТОЙЧИВОСТ: Стоманени релси в колоните и нови елементи EndLocks на пантите направляват платното на вратата
- БЪРЗ МОНТАЖ: Новата релсова/задвижваща система е предварително монтирана в колоните
- БЕЗ ТЕЧЕНИЯ: Платното на вратата е уплътнено с ленти, а долният профил - с гумено уплътнение
- МОНТАЖ: във всеки голям отвор с площ до 36 m2 в сградата и от вътрешната страна на външната фасада
ЦВЕТОВЕ
Стандартно се предлага платно за врата с дебелина 1,2 мм в следните цветове по RAL:
Страничните водачи и капакът се предлагат по избор във всеки стандартен цвят по RAL.
* В зависимост от конфигурацията.

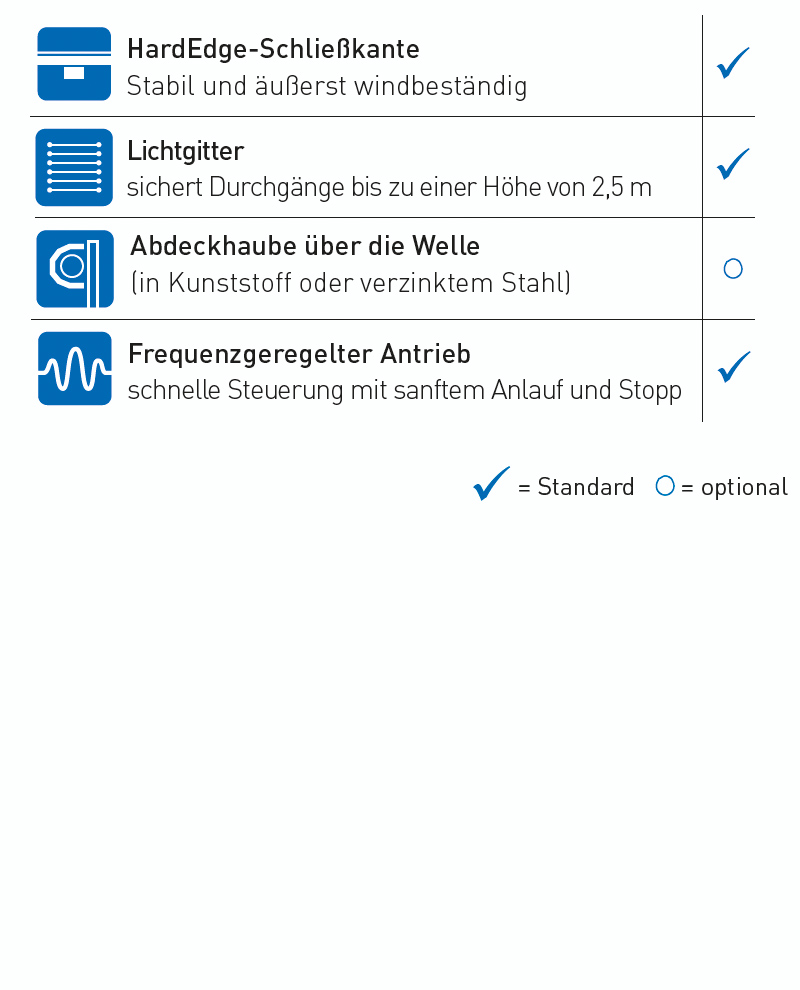

Опции
ПРИМЕРИ ЗА ПРИЛОЖЕНИЕ
В ПРОМИШЛЕНОСТТА често се използват големи сгради, в които се вкарват и изкарват големи мотокари или камиони. Това изисква голяма и бърза бързоролетна врата, която да поддържа приятния климат в помещенията, да се управлява лесно, да не пречи на движението и да издържа години наред. Системата Strong Outdoor е разработена точно за тази ситуация. Благодарение на интелигентната пружинна система завесата на вратата винаги остава добре опъната, дори в случай на много силен вятър. Всички съответни части са много по-солидно конструирани, за да гарантират дългогодишна надеждна работа при всякакви условия.
УПРАВЛЕНИЕ
| Макс. площ (Ш × В) | 36 m² |
| Макс. ширина | 6.000 mm |
| Макс. височина | 6.000 mm |
| Устойчивост на ветрово натоварване до мин. | 12 Bft |
| Макс. клас на ветрово натоварване съгласно EN 12424 | 4 * |
| Скорост на отваряне с честотен регулатор | 1,8 m/s |
| Скорост на затваряне с честотен регулатор | 0,5 m/s |
| Дебелина на платното | 1,2 mm |
| Подходяща за външна употреба | да |

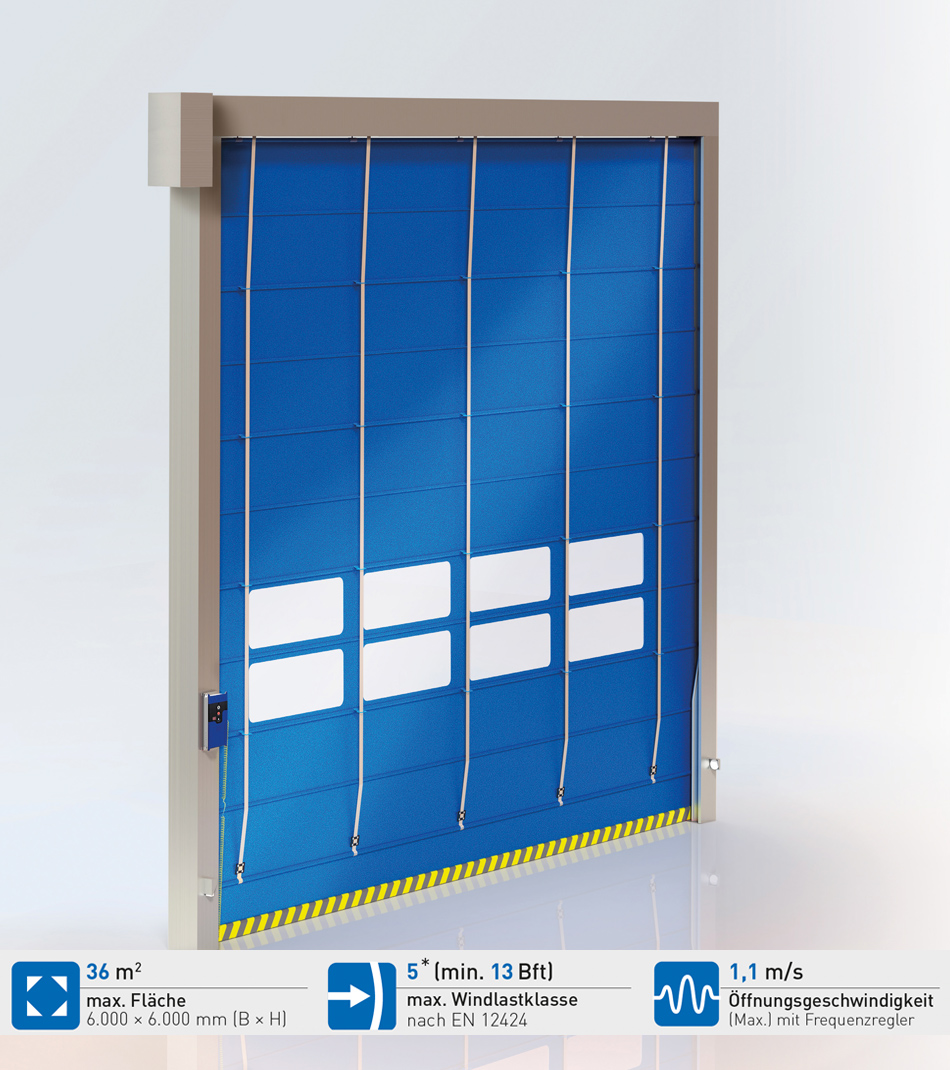

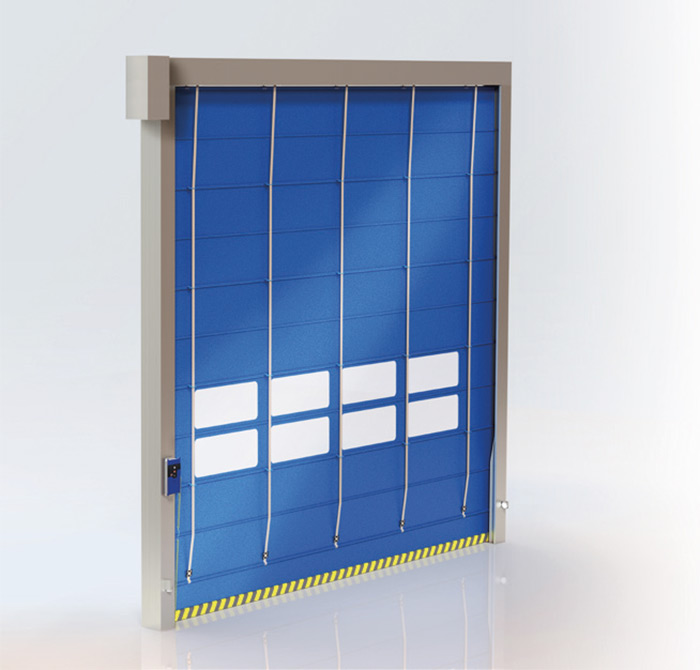

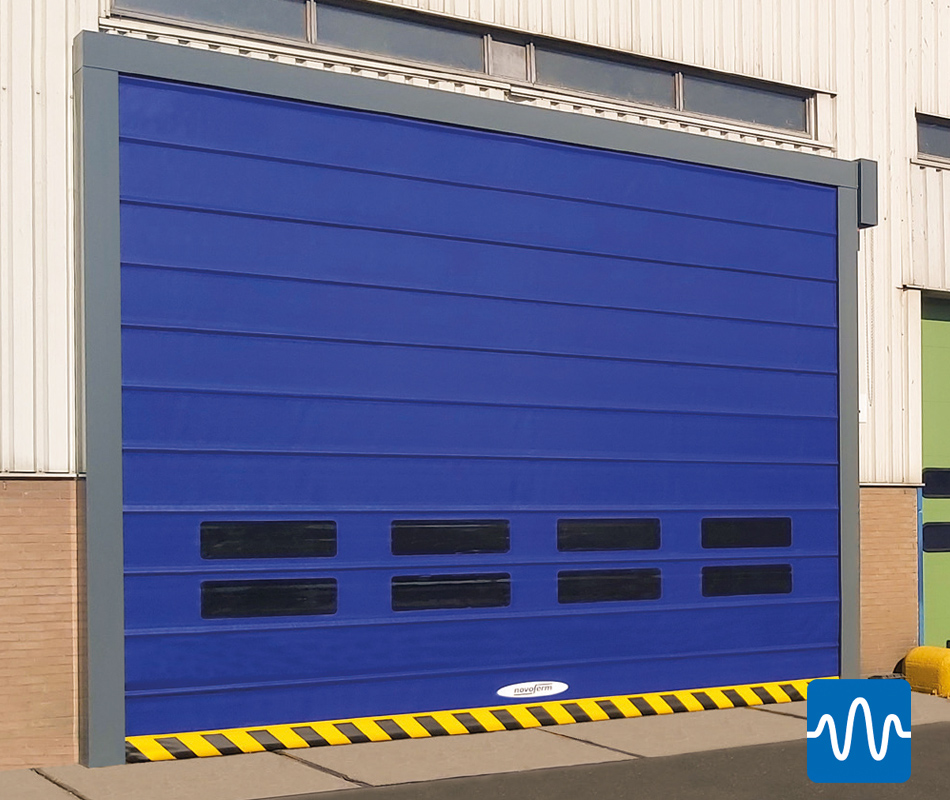

Novofold - детайли
Novofold - детайли
ДЪЛЪГ ЕКСПЛОАТАЦИОНЕН ЖИВОТ С МНОГО НИСКА ПОДДРЪЖКА
Сгъваемата врата NOVOFOLD е разработена за интензивна употреба във външни отвори с размер до 36 m2.
Идеална е за бързо ежедневно преминаване на мотокари и големи товари.
Платното на вратата е оборудвано с голям брой укрепващи профили и уникална технология на сгъване, в резултат на което остава изключително стабилно дори при силен натиск на вятъра. Напълно затворените капаци и използваните материали правят NovoFold подходяща за дългосрочна употреба при всякакви условия.
УПОТРЕБА
- Монтаж във външна стена (отвътре и отвън)
- Дистрибуторски центрове
- Складове
- Голями индустриални сгради
- Тежка промишленост
ХАРАКТЕРИСТИКИ
- УСТОЙЧИВОСТ НА ВЯТЪР: до мин. 13 Bft Мин. клас 3 съгласно EN12424 (стандарт) Мин. клас 5 съгласно EN12424 (с укрепване)
- УСТОЙЧИВОСТ: Направляващите релси и задвижването са напълно затворени с водонепропускливи стоманени капаци. Това прави NovoFold подходяща за външен монтаж
- УНИКАЛНОСТ: Уникалната сгъваема конструкция и използваните материали правят Novofold изключително надежден и здрав, дори при тежки условия. NovoFold не се влияе от силен вятър, дъжд, прах и др.
- БЕЗОПАСНОСТ: Стандартно оборудвана с оптосензори в долния профил: Веднага щом долния профил докосне нещо, вратата се отваря незабавно. Отварянето на вратата е осигурено с фотоклетки за безопасност.
- БЕЗ ТЕЧЕНИЕ: Долният профил има меко гумено уплътнение, като опция се предлагат допълнителни четкови уплътнения
- ВИЗИЯ: стандартно прахово покритие в цвят RAL 7011
ЦВЕТОВЕ
Стандартно се предлага с платно от 900 g/m2 в следните цветове по RAL:
Платното на вратата NovoFold е клас M2 и 900 g/m². Подобно на цялата конструкция на вратата, то е практически неразрушимо. За години безпроблемна употреба при всякакви условия.
Опции
ПРИМЕРИ ЗА ПРИЛОЖЕНИЕ
ИМАТЕ ЛИ СЪЩЕСТВУВАЩА СЕКЦИОННА ВРАТА?
Ако е така, можете да спестите много от разходите за енергия, скоростта на работа и отсъствията. Ако оставите секционната врата отворена през деня, ще загубите много енергия. Течението няма да се отрази добре на служителите ви. Ако отваряте и затваряте секционната врата всеки път, когато някой трябва да мине през нея, ще загубите много ценно производствено време. Освен това персоналът ви ще чака дълго време на течение, докато проходът се освободи.
С монтирането на NovoFold от външната страна на фасадата можете лесно да се справите с недостатъците на съществуващата по-бавна секционна врата.

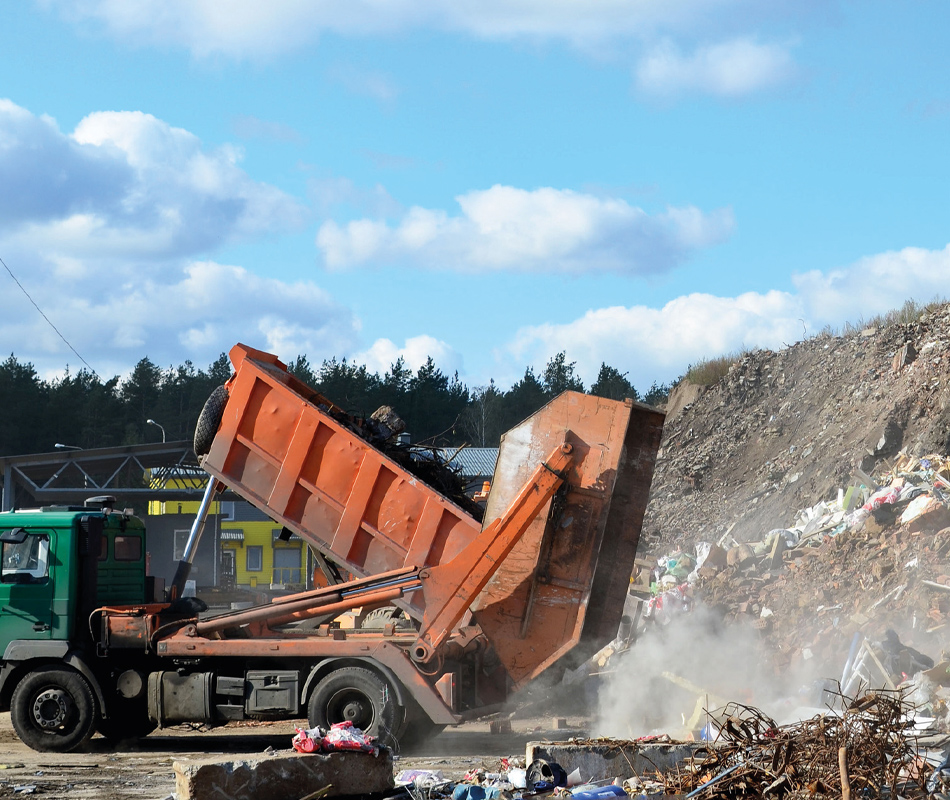

КОМПАНИИТЕ ЗА ОБРАБОТКА НА ОТПАДЪЦИ често се сблъскват с прах и мръсотия. Това затруднява честото използване на бързоролетни врати, тъй като прахът и мръсотията засядат в материята, докато тя се навива. Платното в направляващата релса също може да се повреди, ако се натрупат твърде много замърсявания. При NovoFold това не е възможно благодарение на метода на
сгъване. Освен това изключително здравото платно на вратата практически не се влияе от прах или мръсотия. Останалата част от конструкцията също не е засегната. Това прави NovoFold идеална за предприятия за преработка на отпадъци и всички други предприятия, в които се натрупват много прах и мръсотия.
Можете да затворите всички големи отвори с NOVOFOLD. Интензивен трафик, високо напор на вятъра, метеорологични условия, прах и мръсотия - NovoFold ще продължи да функционира надеждно.

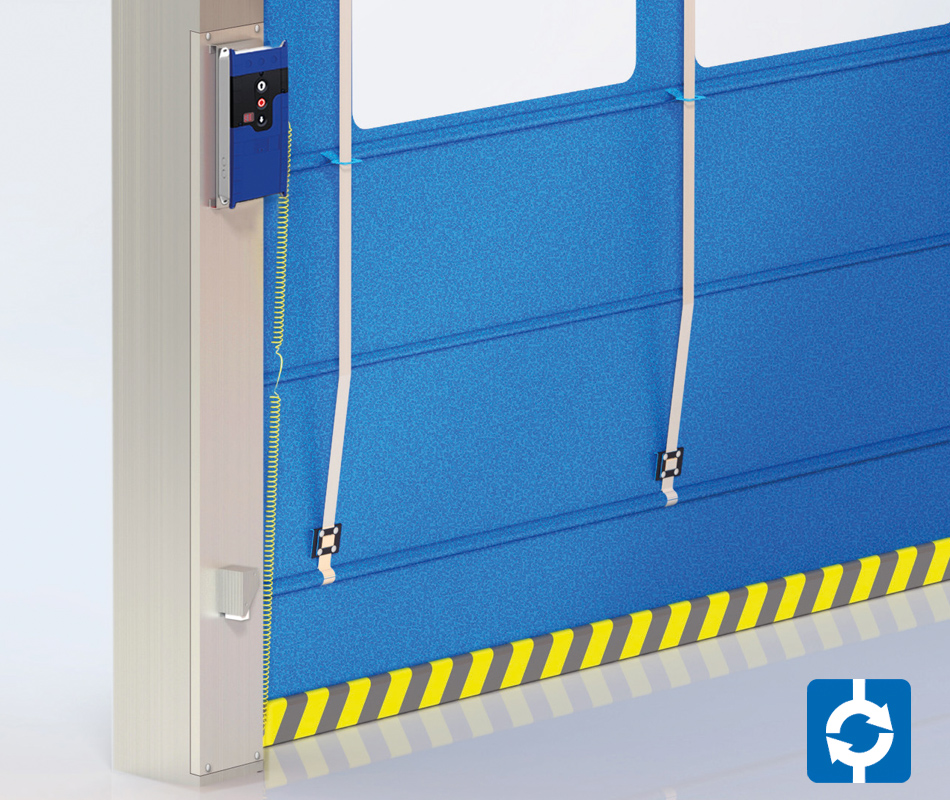

EASYREPLACE | Опция
Опцията EasyReplace улеснява подмяната на повреденото платно на вратата или на части от нея.
Колоните с подвижни капаци осигуряват лесен достъп.
УПРАВЛЕНИЕ
| Макс. площ (Ш × В) | 36 m² |
| Макс. ширина | 6.000 mm |
| Макс. височина | 6.000 mm |
| Устойчивост на ветрово натоварване до мин. | 13 Bft |
| Макс. клас на ветрово натоварване съгласно EN 12424 | 5 * |
| Скорост на отваряне с честотен регулатор | 1,1 m/s |
| Скорост на затваряне с честотен регулатор | 0,5 m/s |
| Скорост на отваряне/затваряне със стандартно управление | 0,9 m/s |
| Тегло на платното, Клас M2 | 900 g/m² |
| Подходяща за външна употреба | да |
Технически данни и детайли
Ветровото натоварване - класификация
Клас устойчивост на вятър
Сила на вятъра по Бофорт | Налягане на вятъра в Паскал | Скорост на вятъра | Класификация DIN EN 12424 | Приложение |
0 – Тих | 0,0 – 0,0 | < 1 km/h |
| Слабо натоварване при вятър По-малък отвор По-малки помещения Нередовна употреба |
1 – Леко течение | 0,0 – 0,1 | 1 – 5 km/h |
| |
2 – Лек бриз | 2,0 – 5,9 | 6 – 11 km/h |
| |
3 – Слаб бриз | 6,9 – 17,7 | 12 – 19 km/h |
| |
4 – Среден бриз | 18,6 – 38,3 | 20 – 28 km/h |
| Умерено натоварване при вятър По-голям отвор По-големи помещения Редовна употреба |
5 – Свеж бриз | 39,2 – 70,6 | 29 – 38 km/h |
| |
6 – Силен бриз | 71,6 – 116,7 | 39 – 49 km/h |
| |
7 – Силен вятър | 117,7 – 179,5 | 50 – 61 km/h |
| |
8 – Бурен вятър | 180,5 – 262,9 | 62 – 74 km/h |
| |
9 – Буря | 263,9 – 365,9 | 75 – 88 km/h | Клас 1 – 300 N/m² | Високо натоварване при вятър Голям проход Големи помещения Във външната фасада Интензивна употреба |
10 – Силна буря | 366,9 – 495,4 | 89 – 102 km/h | Клас 2 – 450 N/m² | |
11 – Много силна буря | 496,4 – 652,4 | 103 – 117 km/h | Клас 3 – 700 N/m² | |
12 – Ураган | 653,3 – 836,8 | 118 – 133 km/h | Клас 4 – 1.000 N/m² | |
13 – Ураган | 837,8 – 1.039,9 | 134 – 149 km/h | Клас 5 > 1.000 N/m² | |
14 – Ураган | 1.049,7 – 1.294,9 | 150 – 166 km/h |
| |
15 – Ураган | 1.304,7 – 1.579,4 | 167 – 183 km/h |
|
Технически данни - управление
Технически данни - Управление
| Описание | T100R | T100R FU, 1,5 kW | T100R FU, 3 kW | TS971 / TS981 | |
Версия | Пластмасов корпус (IP54) 219 × 256 × 117 mm | ● |
|
|
|
| Пластмасов корпус (IP54) с удължител 219 × 550 × 117 mm | o | ● |
|
| |
| Външна врата |
|
|
| ● | |
| Пластмасов корпус (IP65) 155 × 380 × 80 mm |
|
| ● |
| |
Връзка | L+N+PE, 230 V/50 Hz/16 A (бавно) ± 10 %, 3-пин CEE-щепсел |
| ● |
|
|
| 3L+N+PE, 400 V/50 Hz/16 A ± 10 %, 5-пин CEE-щепсел | ● |
| ● | ● | |
| Електронен краен прекъсвач DES | ● | ● | ● | ● | |
| Две допълнителни безволтови релета | ● | ● | ● | ● | |
Задвижване | Бутони (мембранни превключватели) отваряне-спиране-затваряне | ● | ● | ● | ● |
| Външни бутони (отваряне-спиране-затваряне или таймер) | o | o | o | o | |
| Дистанционно управление тип Keeloq / Multibit (вградено) | o | o | o | o | |
| MagicSwitch: безконтактен контролен панел | o | o | o | o | |
| Прекъсвач с ключ, с който определяте кой може да премине | o | o | o | o | |
| Контактор с въже може да се управлява пеша или от мотокар | o | o | o | o | |
| Индукционна намотка с 2 канала (отделно) | o | o | o | o | |
| IXIO S: Инфрачервен детектор за вътрешна употреба В = 3,5 m | o | o | o | o | |
| IXIO D: Инфрачервен детектор и детектор за движение на закрито до В = 3,5 m | o | o | o | o | |
| Радар: Детектор за движение на открито и закрито до В = 6 m | o | o | o | o | |
| Condor: Инфрачервен детектор и детектор за движение на закрито/открито до В = 6 m | o | o | o | o | |
Безопасност | Защитна светлинна завеса за цялия отвор до В = 2.500 mm | o | o | o | o |
| Фотоклетка с рефлектор: защитава отвора на нивото на коленете | o | o | o | o | |
| IXIO D: Инфрачервен детектор и детектор за движение на закрито до В = 3,5 m | o | o | o | o | |
| Condor: Инфрачервен детектор и детектор за движение на закрито/открито до В = 6 m | o | o | o | o | |
| Сигнална лампа червена/зелена (удължение A800) | o | o | o | o | |
| Сигнална лампа | o | o | o | o | |
| Индикатор за позицията на вратата | o | o | o | o | |
| Акустичен сигнал при затваряне (опция) | o | o | o | o | |
Екстри | 3 релета без напрежение | o | o | o |
|
| Двупосочна блокираща функция | o | o | o | o | |
| Функция за заключване |
|
|
| - / o | |
| Контакт за индукционна намотка (предварително свързан) | ● | ● | ● | ● | |
| Монтажен профил 2 × 70 mm |
|
| ● |
| |
Управление бързоролетни врати | PRIME | ● | o |
|
|
| Prime-XF |
| ● |
|
| |
| Strong-E | ● | o |
|
| |
| Strong-FV | ● | o |
|
| |
| Strong | ● | o |
|
| |
| NovoZip |
| o |
| ● / o | |
| NovoSpeed Thermo |
|
|
| ● / o | |
| Strong Outdoor |
|
| ● |
| |
| NovoFold |
|
|
| ● / o | |
| ● = стандарт o = опции | |||||
Технически данни - Бързоролетни врати за външна употреба
Технически данни - Бързоролетни врати за външна употреба
Описание | Единици | NovoZip | Thermo | Strong Outdoor | NovoFold | |
Управление на скоростта | Стандартно управление | скорост на отваряне в m/s (прибл.) |
|
|
| 0,9 |
скорост на затваряне в m/s (прибл.) |
|
|
| 0,9 | ||
| Управление с честотен регулатор | скорост на отваряне в m/s (прибл.) | 2,0 | 1,1 | 1,8 | 1,1 | |
скорост на затваряне в m/s (прибл.) | 0,5 | 0,5 | 0,5 | 0,5 | ||
| Безопасност | EN 13241 |
| ● | ● | ● | ● |
| Устойчивост на вятър | Мин. стойност, по Bft | [с WindLoad Optimiser] | 11 (– 117 km/h) | 11 (– 117 km/h) | 12 (– 133 km/h) | 13 (– 149 km/h) |
| Клас устойчивост на вятър | max., по EN 12424 |
| Клас 3 | Клас 3 | Клас 4 (B ≤ 4m) | Klasse 5 |
Размер на вратата | Ширина | в mm, max. | 4.500 | 5.000 | 6.000 | 6.000 |
| Височина | в mm, max. | 4.500 | 5.000 | 6.000 | 6.000 | |
| Макс. площ | в m², max. | 20,25 | 25 | 36 | 36 | |
Общ размер без необходимите монтажни разстояния | Ширина от страната на задвижването | светла ширина + mm | 310 | 470 | 345/360 | 520 |
| Ширина от страната на лагера | светла ширина + mm | 120 | 150 | 195 | 220 | |
| Височина | светла височина + mm | 500 | 1.100 | 650 | 1.070 | |
| Дебелина | на стената, в mm | 370 | 1.200 | 435 | 400 | |
| Ширина с капак от страната на задвижването | светла ширина + mm | 310 | 350 | 430 | 520 | |
| Ширина с капак от страната на лагера | светла ширина + mm | 120 | 150 | 240 | 220 | |
| Височина с капак | светла височина + mm | 500 | 1.100 | 700 | 1.170 | |
| Дебелина с капак | на стената, in mm | 370 | 1.200 | 570 | 400 | |
| Табло за управление T100R FU 3 kW [400 V, 3L+ N + PE, IP65] | Ш × В × Д = 300 × 600 × 160 mm |
|
| ● |
| |
| GFA TS971 | Ш × В × Д = 155 × 386 × 90 mm | ● | ● |
| ● | |
| GFA TS981 | Ш × В × Д = 190 × 300 × 115 mm | o | o |
| o | |
| SelfRepair | Автоматично самовъзстановяване |
| ● |
|
|
|
| Конструкция на вратата | самоподържаща се |
|
|
|
| ● |
Платно на вратата | Дебелина на прозрачната секция | 0,8 / 20 mm | 0,8 mm | 20 mm | 0,8 mm | 0,8 mm |
| Дебелина на цветното пластмасово платно на врата | 0,7 / 1,0 / 1,2 mm | 1,0 mm |
| 1,2 mm | 1,2 mm | |
| Дебелина на изолиращите профили | 40 mm |
| 40 mm |
|
| |
| Натягане на платното на вратата | Система за закрепване |
|
|
| ● |
|
| Задвижваща система с безкрайни вериги/стоманен кабел |
|
| ● |
|
| |
Материал на водача / | Поцинкована стомана / прахово покритие |
| ● / - | ● / - | ● / - | ● / ● |
| Неръждаема стомана (304), полирана |
| o |
| o | o | |
| Боядисани / прахово боядисани в цвят по RAL по ваш избор |
| o |
| o | o | |
Задвижване и управление | Електронен краен изключвател DES |
| ● | ● | ● | ● |
| Мрежово захранване |
| 230 V, L + N + PE | 400 V, 3L + N + PE | 400 V, 3L + N + PE | 400 V, 3L + N + PE | |
| Предпазител |
| 16 A бавен | 16 A бавен | 16 A бавен | 16 A träge | |
| Главен превключвател |
| o | o | o | o | |
| Аварийно спиране |
| o | o | o | o | |
| Разпознаване на посоката при отваряне на вратата | светлинна завеса | ● | ● | ● | o | |
фотоклетка + защита на долното управление | o | o | o | ● | ||
радар | o | o | o | o | ||
| Устройство за безопасност на затварящия ръб | оптосензор |
| o |
| o | |
Аварийно отваряне | Манивела |
| ● |
| ● |
|
| Аварийна ръчна верига |
| o | ● | o | ● | |
| USV, 230 V | само с 230-V честотно управление | o |
|
|
| |
| ● = стандарт o = опция | ||||||
Монтаж
Монтаж на бързоролетни врати Novoferm
Следващите видеа ви показват стъпка по стъпка как да монтирате бързоролетните врати Novoferm. Видеата са предназначени само като допълнение към инструкциите за монтаж, експлоатация и поддръжка. Те не заместват професионалния монтаж от квалифициран и обучен персонал.
MONTAGE EINES SCHNELLLAUFROLLTORES
Bei Klick auf die Animation auf der linken Seite wird Ihnen die Montage eines Novoferm Schnelllaufrolltores am Beispiel des Typs NovoSpeed Strong Outdoor in visuell ansprechender Form verdeutlicht.
Detaillierte Animationen / Videos zu Vorteilen, Montage und Programmierung von Novoferm Schnelllaufrolltoren finden Sie im Novoferm YouTube-Channel:
https://www.youtube.com/NovofermVideos
МОНТАЖ НА NOVOSPEED THERMO
МОНТАЖ НА БЪРЗОРОЛЕТНА ВРАТА
Кликнете върху анимацията вляво, за да видите нагледна демонстрация на монтажа на бързоролетна врата Novoferm по примера на бързоролетната врата NovoSpeed Thermo.
Подробни анимации/видеа за предимствата, монтажа и програмирането на бързоролетните врати Novoferm можете да намерите в канала на Novoferm в YouTube:
https://www.youtube.com/NovofermVideos
МОНТАЖ НА СГЪВАЕМАТА ВРАТА NOVOFOLD
МОНТАЖ НА БЪРЗОРОЛЕТНИ ВРАТИ
Кликнете върху анимацията вляво, за да видите нагледна демонстрация на монтажа на бързоролетна врата Novoferm по примера на сгъваемата врата NovoFold.
Подробни анимации/видеа за предимствата, монтажа и програмирането на бързоролетните врати Novoferm можете да намерите в канала на Novoferm в YouTube:
https://www.youtube.com/NovofermVideos
ПРЕДИЗВИКАХМЕ ЛИ ИНТЕРЕСА ВИ?
Novoferm работи с широка мрежа от специализирани дистрибутори в цялата страна. Нашите упълномощени дистрибутори предлагат професионални съвети, продажби, взимане на размери, монтаж и демонтаж на гаражни врати на изгодни цени. Свържете се директно с нас и ние ще препратим вашето запитване към търговски партньор на Novoferm, който е най-близо до вас.
