SPORTSTADIEN
КАТЕДРАЛИ НА ОБЩЕСТВОТО НА СВОБОДНОТО ВРЕМЕ
Стадионите са нещо повече от места за провеждане на спортни събития. В структурния овал всичко е възможно. Те са многофункционални съоръжения за големи събития или, както казва Фолквин Марг, съосновател на хамбургското архитектурно бюро von Gerkan Marg & Partner (GMP): "катедрали на обществото на свободното време".
Съвременните стадиони имат капацитет за десетки хиляди души и инфраструктура, която може да обслужва цялото население на един средно голям град. Сградната им структура е също толкова сложна и се състои от паркинги и гаражи, входни, чакащи и медийни зони, стълбища, трибуни, места за отдих, технически съоръжения и заведения за хранене.
В случай на пожар, техническа или икономическа опасност се прилагат многобройни разпоредби. Детайлите се регулират, наред с другото, от обширните строителни и експлоатационни разпоредби на Наредбата за монтажните центрове.
Изисквания и решения
Системи за евакуация
ИЗИСКВАНИЯ
Масови събития като футболни мачове или концерти са от голямо социално, културно и икономическо значение. Безопасността на посетителите и служителите е основен приоритет тук. Голямото струпване на хора или непредвидени събития като пожар или техническа повреда могат да предизвикат панически ситуации, на които трябва да се противодейства чрез структурни предпазни мерки.

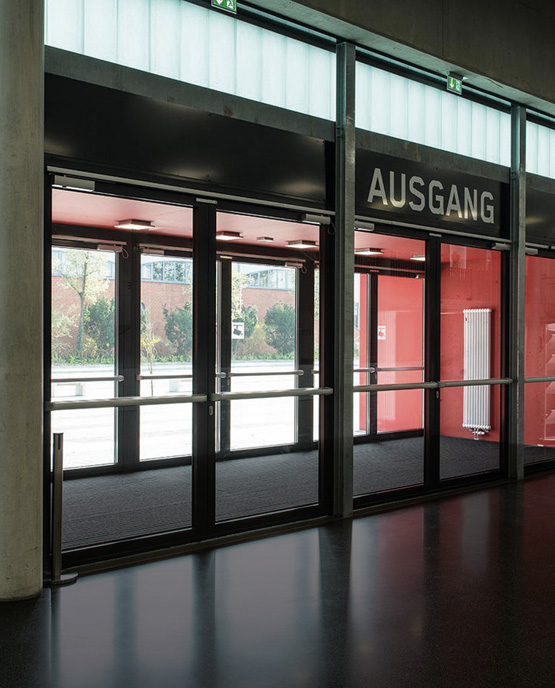

В допълнение към другите мерки, устройствата за аварийни изходи в съответствие с DIN EN 179 и устройствата за панически изходи в съответствие със стандарта EN 1125 осигуряват безпроблемна евакуация при извънредна ситуация. Пътищата за евакуация трябва да бъдат лесно достъпни и проектирани по такъв начин, че хората да могат да напуснат сградата бързо и безопасно.
ИЗБРАНИ РЕШЕНИЯ НА NOVOFERM

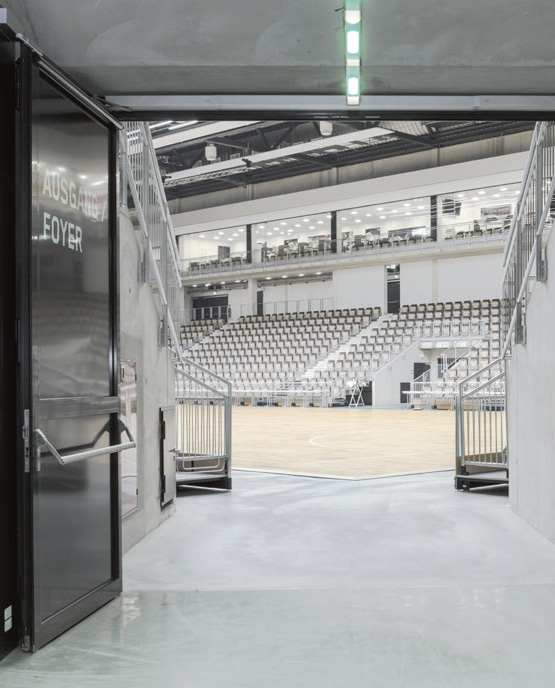

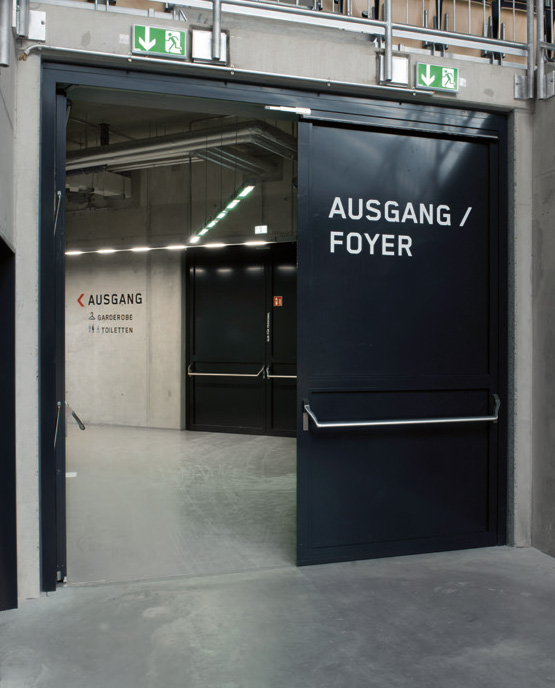

| Двукрили противопожарни врати T30-2 (EI2 30), T60-2 (EI2 60) или T90-2 (EI2 90) с пълна паник функция |
| Многофункционални врати с варианти на заключване против паника в съответствие с DIN EN 179 и DIN EN 1125 с многобройни възможности за монтаж |
| Във вратите могат да се интегрират системи за авариен изход (лостова дръжка и паник брава) в съответствие с DIN EN 179 или антипаник брави (антипаник решетки и брави) в съответствие с DIN EN 1125 |
| Самозаключващи се антипаник брави |
| Антипаник брави с едноточково или многоточково заключване - с различни функции за преминаване |
| Плъзгащи или сензорни решетки съгласно DIN EN 1125 за бързо и безопасно излизане от сградата |
| Заключване на евакуационни врати с допълнителна брава за евакуационни врати над основната брава |

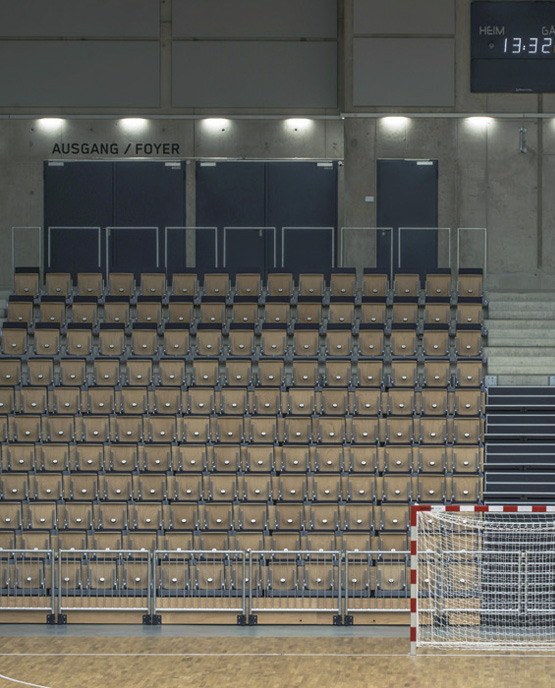

ПРИМЕРИ В ИНСТАЛИРАНО СЪСТОЯНИЕ
Непрекъснато натоварване и издръжливост
ИЗИСКВАНИЯ
Многобройни посетители използват различните съоръжения на стадиона преди, между и след мачове или концерти. Зоните за влизане и излизане, както и достъпът до санитарните помещения са обект на особено натоварване.
Разделянето на топлите и студените зони също поставя високи изисквания към вратите и портите. Обектите трябва да бъдат обезопасени и с автоматично самозаключващи се ключалки за врати, включващи функция против паника, в съответствие с DIN EN 1191 и DIN EN 14600.
Пожар и димозащитни врати трябва да гарантират безопасното затваряне на помещението в случай на пожар. "Дълготрайността на самозатваряне" в съответствие с DIN EN 1191 трябва да бъде изпитана и класифицирана в съответствие с DIN EN 14600. Освен това вратите трябва да могат да издържат на леки повреди, без да губят своята функция.
ИЗБРАНИ РЕШЕНИЯ НА NOVOFERM

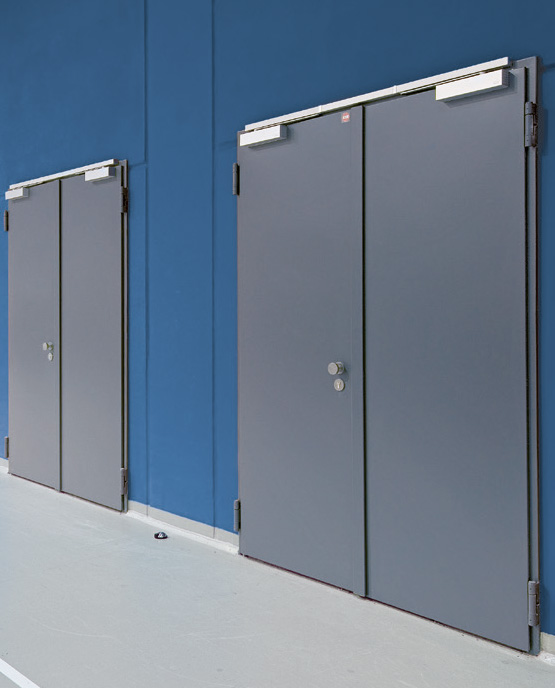

| Еднокрили и двукрили врати с тръбна рамка T30 (EI2 30) или T90 (EI2 90) в стоманена конструкция с високо качество и устойчивост дори при екстремни непрекъснати натоварвания и чести грешки при експлоатация |
| Стоманени врати, при които ограничените повреди по повърхността могат бързо да бъдат ремонтирани или пребоядисани |
| Висококонфигурируемите договорни врати от гамата Premio с дизайн с дебел фалц или в една равнина са успешно тествани от независими институти за изпитване на материали като единица, състояща се от крило, обков и рамка, в най-взискателната категория C5; при този тест за издръжливост най-малко 200 000 цикъла на отваряне и затваряне симулират експлоатационен живот от около 20 години при бързо движение |
| Стабилни и здрави врати с тръбна рамка (дебелина на профила 4 мм, дебелина на листа до 1,5 мм, ...) |
| Мултифункционални врати със стабилна конструкция от листова стомана и много добри стойности на механична якост като разделител между открити зони на стадиона и офиси, технически помещения и затворени VIP зони |
| Стоманени рамки с висока стабилност и издръжливост |
| Предразположените към замърсяване зони на фалца при вратите с тръбна рамка могат да бъдат изцяло покрити с лента Promaseal с пластмасово покритие. |
| Това прави вратите особено лесни и бързи за почистване в ежедневието |
ПРИМЕРИ В ИНСТАЛИРАНО СЪСТОЯНИЕ
Защита
ИЗИСКВАНИЯ
Дори в по-голяма степен, отколкото на други места с висока честота на ползване, потокът от посетители на спортните стадиони е концентриран в определени моменти, когато сградата е натоварена до краен предел. В екстремни случаи трябва да се вземат и предпазни мерки, за да се настанят буйните фенове и по този начин да се защитят останалите гости.
Безопасността на посетителите в случай на буйство или тероризъм е също толкова важна част от описанието на сценариите за евакуация, колкото и видеонаблюдението в цялата зона на стадиона - което също е предписано от УЕФА.
Допълнителни мерки като контрол на достъпа до ВИП зоните и обезопасени паркинги също са част от общите изисквания на много стадиони.
ИЗБРАНИ РЕШЕНИЯ НА NOVOFERM
| Специални стоманени клетъчни/заключващи се врати с ключалки за пространство за съхранение, капак за разходи и стоманени вериги за сигурност |

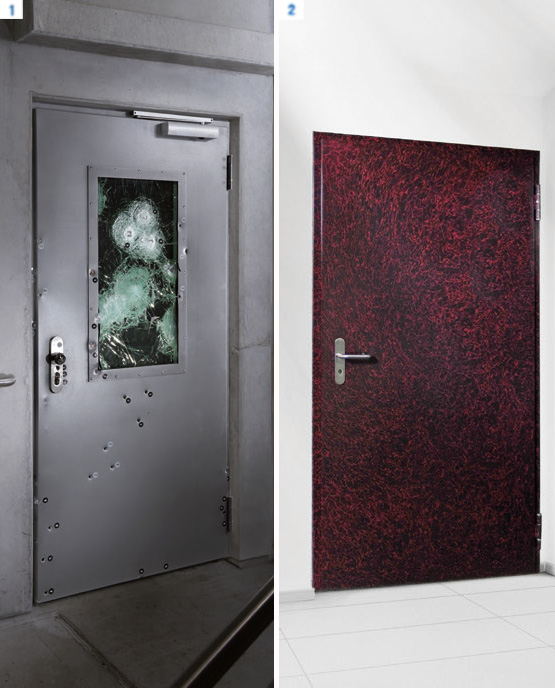

| Многофункционални врати в куршумоустойчиво изпълнение в съответствие с клас на куршумоустойчивост FB 4 или VPAM P6; предлагат се и в пожароустойчиво изпълнение |

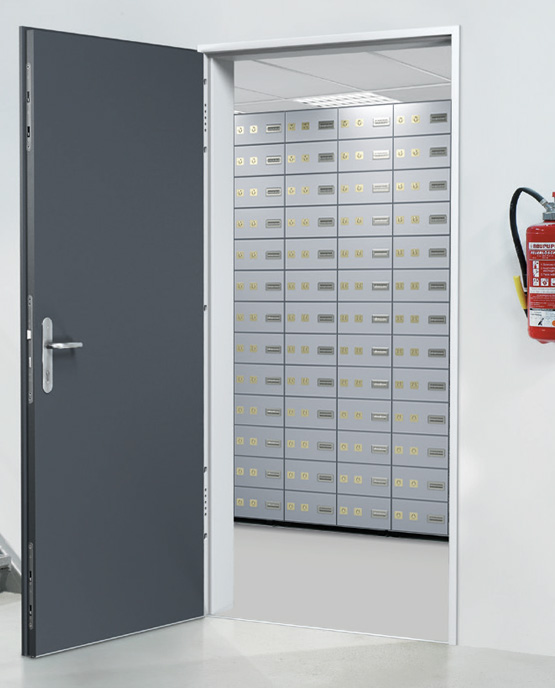

| Стоманени блиндирани врати NovoSecur E-S 11 с тествана сигурност до RC 4 (WK4) в съответствие с DIN EN 1627 и 11-точково заключване за съхранение на пари и ценности |
| Предлагат се стоманени врати за сигурност с тествана сигурност до RC 2 (WK2), RC 3 (WK3) или RC 4 (WK4) в съответствие с DIN EN 1627 |
| Антипаник брави с ангажиращи външни дръжки с лост за контрол на достъпа във VIP зони |

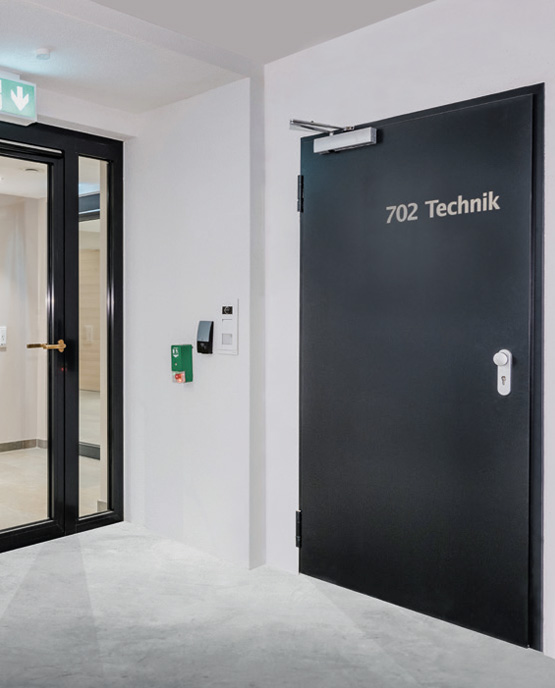

| Оборудване на врати пред чувствителни зони със специални ключалки (напр. многоточкови ключалки), електронно оборудване (напр. четци на карти и кодови бутони, ...) и специфичен контрол на достъпа |
ПРИМЕРИ В ИНСТАЛИРАНО СЪСТОЯНИЕ
Прозрачна сграда / противопожарна защита
ИЗИСКВАНИЯ
Прозрачните прегради на стаите и големите стъклени елементи в зоните за ВИП гости и посетители имат за цел да осигурят добра видимост към терена и да гарантират доброто настроение на гостите чрез просторни пространствени преживявания. Където е възможно и разрешено от строителните разпоредби, използването на прозрачни строителни елементи подобрява атмосферата.
ИЗБРАНИ РЕШЕНИЯ НА NOVOFERM

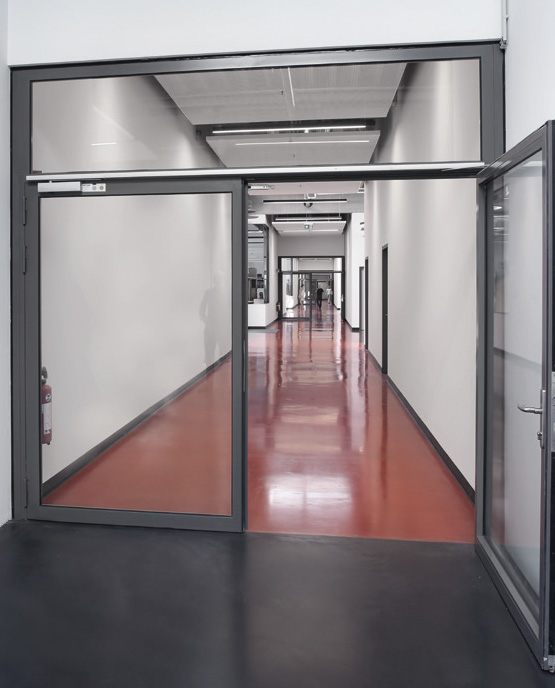

| Врати с тръбна рамка, изработени от стъкло или метал, налични във варианти T30 (EI2 30) и T90 (EI2 90) за прозрачни помещения във ВИП зони и стаи за посетители, както и с устройство за задържане на отварянето за безпрепятствено движение на хора по време на почивките на полувремето |
| Всички системи имат еднакъв външен вид и вратите, страничните панели и вентилаторите могат да се комбинират според нуждите |

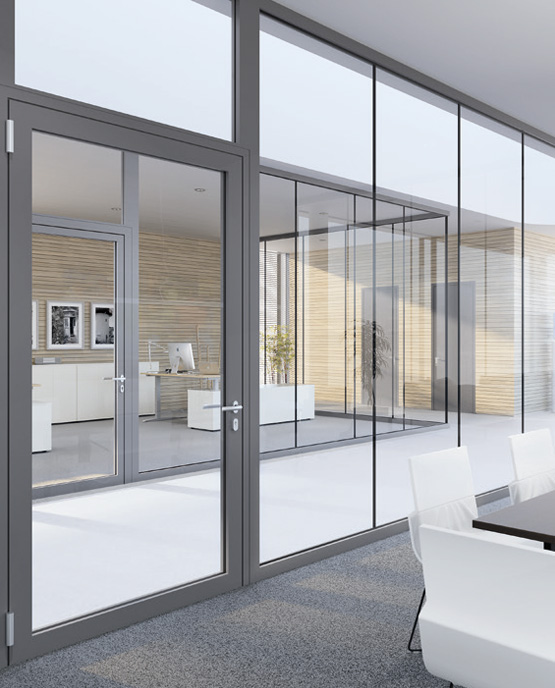

| Изцяло стъклени стени в изпълнение T30 (EI2 30) (също и с вградена врата) за прозрачни прегради на помещенията за дизайн на отворени помещения на стадиона |
| Пожароустойчиво остъкляване във варианти G30, F30 или F90 като полупрозрачни прозоречни елементи на стадиона |
| Остъкление F30 за кръстосани етажи за предотвратяване на светкавично разпространение на огъня и дима по отделните етажи |
ПРИМЕРИ В ИНСТАЛИРАНО СЪСТОЯНИЕ
Многофункционалност и дизайн
ИЗИСКВАНИЯ
В съответствие с разпоредбите на УЕФА големите спортни стадиони разполагат с медийни зони за пресконференции, коментаторски кабини и техника за излъчване. Тук обикновено се изискват засилени мерки за звукоизолация, за да се осигури безпроблемна работа.
Опасността от пожар се предотвратява чрез запечатване на по-големи комплекси и обширни свързващи пътища. Използват се ефективни и безопасни димни бариери, за да се предпазят дезориентираните или изпаднали в паника фенове и посетители на стадиона.
Понякога разпоредбите могат да компрометират желаното разнообразие от оборудване. Съвременните стадиони обаче се характеризират не само с техническите си съоръжения, но и с дизайнерските си качества. Многофункционалните сградни системи с унифициран външен вид са добър подход тук.
ИЗБРАНИ РЕШЕНИЯ НА NOVOFERM
| Звукоизолирани врати DB-1 тип 50, като врати за достъп до зоните за студийно излъчване, пресцентъра и коментаторските кабини, със здрав стоманен корпус, специална звукоизолация и спускащо се специално подово уплътнение; тази конфигурация води до тестван и безпрагов индекс на намаляване на звука до RW = 50 dB; в комбинация с допълнителен ограничителен праг до R W = 53 dB |
| Универсални и висококонфигурируеми врати за договори с дебел фалц или за скрит монтаж; предлагат се в класове на пожарозащита T30 (EI2 30), T60 (EI2 60) и T90 (EI2 90), както и като димозащитни, многофункционални, звукоизолиращи и охранителни врати; предлагат се в многобройни варианти на дизайн, декори и цветове; възможни са и индивидуални дизайнерски повърхности, базирани на архитектурата на стадиона |
| Предлагат се пожарозащитни врати T30 (EI2 30), T60 (EI2 60) и T90 (EI2 90) с тествана сигурност до RC 2 (WK2) или RC 3 (WK3) в съответствие с DIN EN 1627 |
| Проектни врати, тествани и одобрени в много комбинации/ с много функции |
| Комбинация от системи за задържане и димни детектори за сигурно затваряне в случай на поява на дим |
| Остъкляване F30 на няколко етажа за предотвратяване на светкавично разпространение на огъня и дима по отделните етажи |
ПРИМЕРИ В ИНСТАЛИРАНО СЪСТОЯНИЕ
Избрано оборудване и аксесоари
СГРАДА БЕЗ БАРИЕРИ | СИГУРНОСТ НА МАРШРУТИТЕ ЗА ЕВАКУАЦИЯ | |
| Автоматизирани задвижвания за люлеещи се врати, сензорни ленти, електрически отварящи устройства и магнитни държачи | Оборудване на врати пред чувствителни за сигурността зони със специални ключалки (напр. многоточкови ключалки), електронни приспособления (напр. четци на карти и бутони за кодове, ...) и специфичен контрол на достъпа | |
| Задвижвания за люлеещи се врати с довършители за врати с по-малък въртящ момент при отваряне | Електрически устройства за отваряне, електромеханични брави и моторизирани системи за заключване | |
| Магнити за задържане на отворени врати | Контрол на евакуационните пътища с интегрирана алармена функция и връзка със системата за управление на сградата | |
| Понижени арматури за по-добра достъпност | ||
| Самозаключващи се антипаник брави |
ПРИМЕРИ В ИНСТАЛИРАНО СЪСТОЯНИЕ
