В следващите препратки представяме примери за еднофамилни и многофамилни къщи, в които са инсталирани висококачествени продукти Novoferm. Някои от тях са необичайни, други са впечатляващи, а обхватът на възможните приложения е много широк.
ПРОЕКТ Ексклузивно живеене в Elbphilharmonie
МЕСТОПОЛОЖЕНИЕ НА ПРОЕКТА Хамбург
УПРАВИТЕЛ НА СТРОИТЕЛСТВОТО Elbphilharmonie Hamburg Bau GmbH & Co KG, представлявано от ReGe Hamburg Projekt-Realisierungsgesellschaft
АРХИТЕКТ HERZOG & DE MEURON, Хамбург/Базел
ГЕНЕРАЛЕН ИЗПЪЛНИТЕЛ
HOCHTIEF Engineering GmbH, Есен
ПРОФИЛ НА ИЗИСКВАНИЯТА Интеграция в цялостната концепция, качество и надеждност на продуктите в комбинация с комфорт и дизайн, ексклузивен дизайн на повърхностите на вратите
ЗАВЪРШВАНЕ декември 2018 г.
ПРОДУКТИ НА НОВОФЕРМ
- Система fuego light T30-1 / T30-2 врати със стоманена тръбна рамка
ПРОЕКТ
Строителен проект Бон, Оберкасел
Шест жилищни блока с 32 жилищни единици
МЕСТОПОЛОЖЕНИЕ НА ПРОЕКТА
Oberkassel
УПРАВИТЕЛ НА СТРОИТЕЛСТВОТО
Rheinische Beamten-Baugesellschaft mbH, Кьолн
СТРОИТЕЛСТВО
Bauelemente Banach GbR, Линдлар
ПРОДУКТИ НА NOVOFERM
- 26x противопожарни врати T30
- с противопожарна пяна Novoferm
Изисквания и решения
Живот в Elbphilharmonie
ПРОТИВОПОЖАРНИ ВРАТИ В ХАМБУРГСКАТА ХАРМОНИЯ ELBPHILHARMONIE
Блестяща безопасност

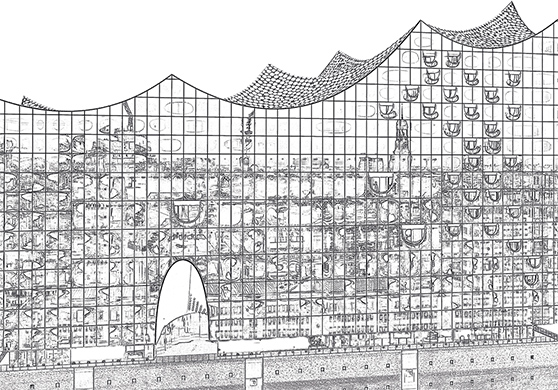

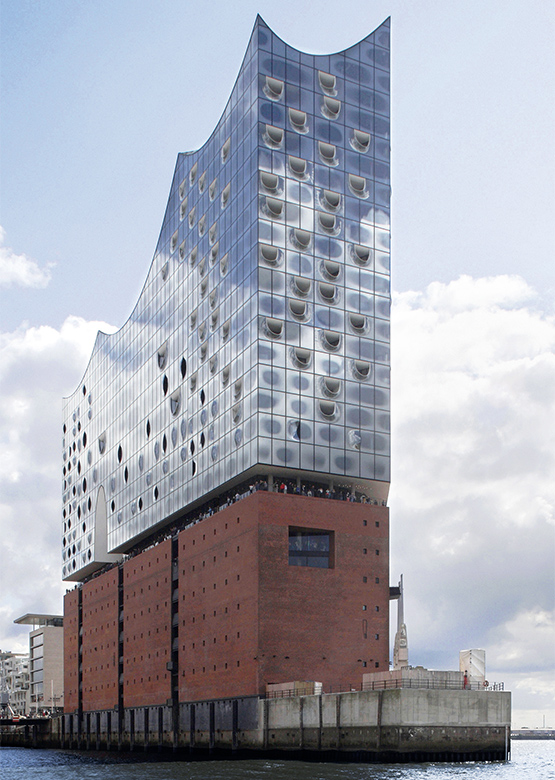

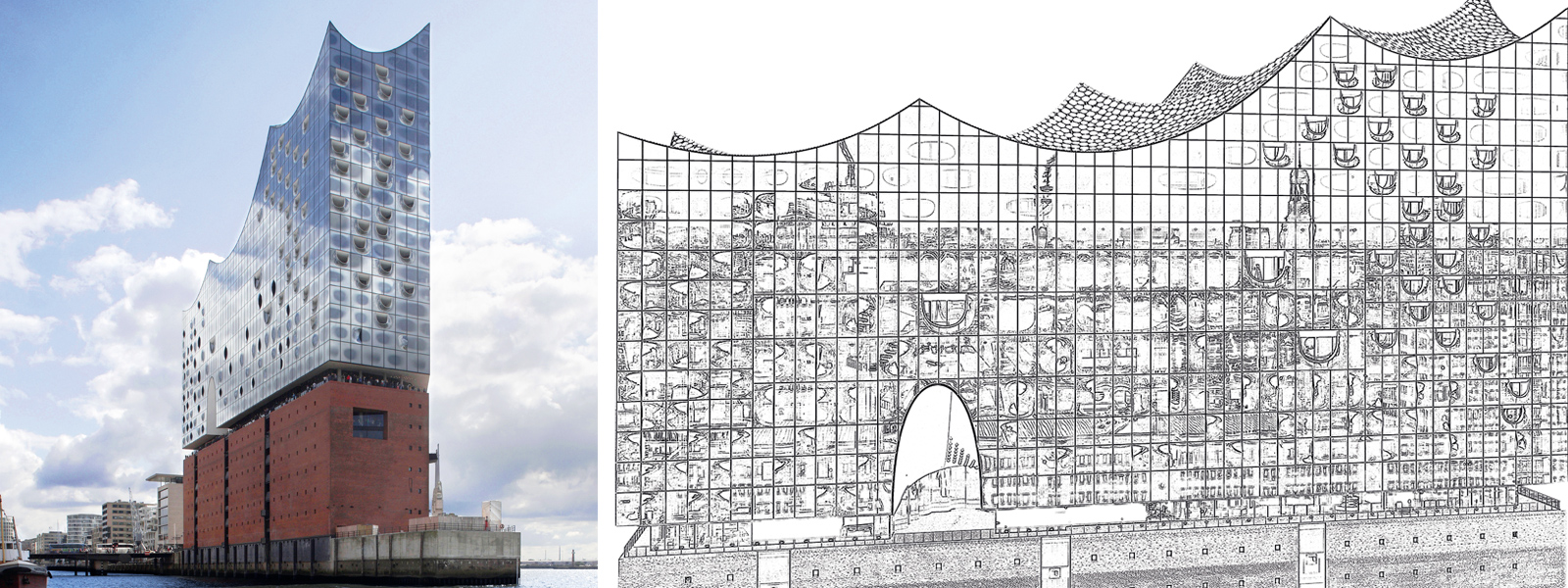

Блясъкът на Елбфилхармонията позволява лесно да се забрави, но тази сграда е много мащабно ремонтирана. Оригиналният Кайзершпайхер сега образува 37-метровата основа, върху която е разположен поразителният покривен пейзаж от стъкло и стомана, проектиран от базелските архитекти Херцог и де Мьорон. Това е увеличило наличната площ до 120 000кв. м, което, разбира се, обхваща много повече от концертната зала и нейната периферия. Елбфилхармонията включва и 5-звезден хотел с 244 легла, а в западния ѝ край - 45 ексклузивни жилищни сгради, разположени на 17 етажа.
Докато завършването на същинската концертна зала беше придвижено напред с голяма политическа воля и беше официално открито на 11 януари 2017 г., вътрешното строителство на кондоминиумите от HOCHTIEF Infrastructure GmbH продължава и до днес.
| Проект | Ексклузивен живот в Elbphilharmonie |
| Местоположение на проекта | Хамбург |
| Клиент | Elbphilharmonie Хамбург Bau GmbH & Co. KG, представлявано от ReGe Hamburg Компания за реализация на проекта |
| Архитектура | Herzog & De Meuron Хамбург/Базел |
| Генерален изпълнител | Hochtief Engineering GmbH Есен |
| Профил на изискването | Интегриране на решенията за противопожарна защита в цялостната концепция за проектиране, качество и надеждност на продуктите в комбинация с комфорт и дизайн, изключителен дизайн на повърхностите на вратите |
| Дата на завършване | Декември 2018 г. |
| Продукти на Novoferm | Система fuego light T30-1 / T30-2 врати със стоманена тръбна рамка |
ФИНО ПОЛИРАНИ ПОВЪРХНОСТИ

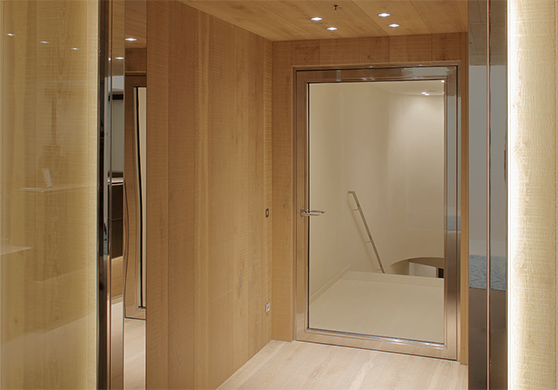

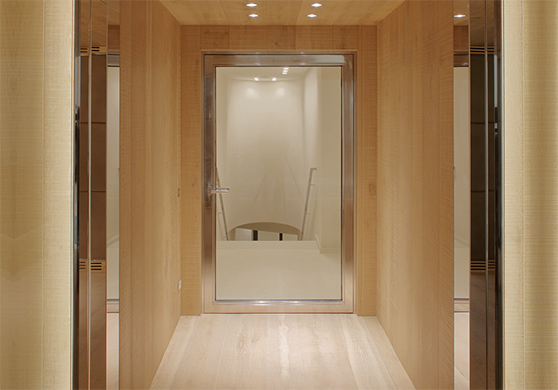

До кондоминиумната част на сградата се стига през паркинг, запазен за живущите. Има и вътрешна връзка с преддверието на Филхармонията. Всички входове водят към класическа рецепция. Тези коридори се затварят с еднокрили пожарозащитни врати с ексклузивен дизайн от производителя Novoferm: пожарозащитно стъкло с клас на устойчивост F30 е обградено от лъскава тръбна рамка от неръждаема стомана. "Повърхността се нарича "фино полирана"," обяснява Йорн Ломан, продуктов мениджър за пожарозащитни врати с тръбна рамка в производителя от Изселбург.
"Това е умение, което не всеки притежава: След това повърхността трябва да изглежда като хром. За да се постигне това, повърхностите трябва да се шлифоват и полират многократно."
Всички врати с тръбна рамка, монтирани в Elbphilharmonie, са на едно ниво с тавана и нямат централни напречници. Това са полупублични зони, за които може да се предположи, че потребителите имат известна степен на познаване на местността. Възможно е също така да не се използват хоризонтални паник решетки и е допустимо да се монтират обикновени комплекти дръжки с лост. Продуктовият мениджър Lohmann подчертава, че въпреки ексклузивния си дизайн, вратите са равностойни на обикновените варианти с тръбна рамка по отношение на сигурността: Те са доставени и в качество на защита от дим (RS) и имат прибиращ се гумен ръб, който се спуска върху ценния дървен под, когато са затворени.
Вграждане в стената

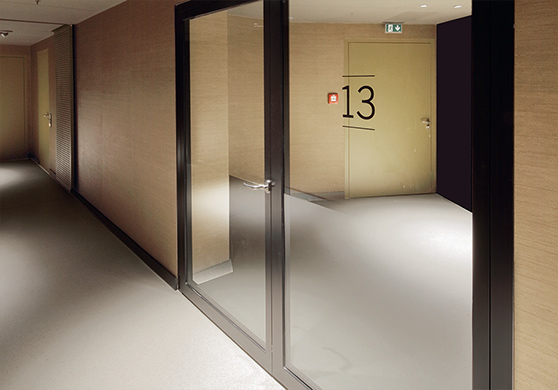

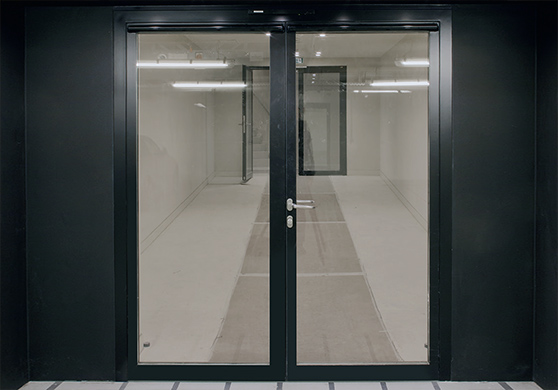

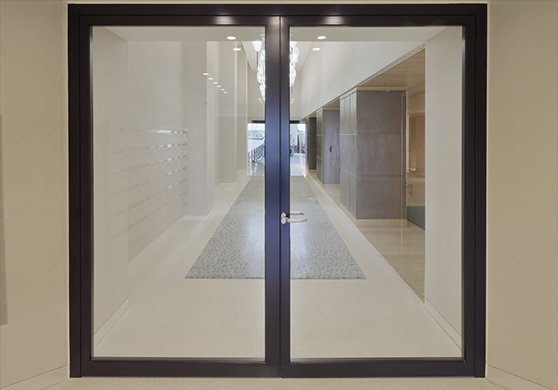

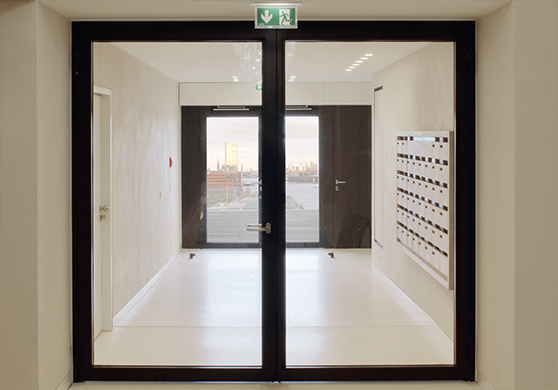

Докато противопожарните врати от неръждаема стомана са запазени за фоайето, вратите с тръбна рамка с черен лак могат да бъдат намерени на плоските нива при прехода от асансьорните фоайета към коридорите за достъп.
Те се състоят от фиксирано и подвижно крило и по същество са обикновени врати, но един малък детайл при планирането ги превръща в нещо специално:
Те се монтират на едно ниво с дървената облицовка на стената и също така отговарят на клас на пожароустойчивост F30. За да се постигне това, рамките на вратите първо са поставени пред каросерията с подконструкция в съответствие с разрешението и първоначално са леко повдигнати. След това стената беше практически удвоена с дървената облицовка и внимателно прикрепена тъмната рамка.
РЕШЕНИЯТА НА NOVOFERM
Малко врати - много грижи!
С едва 30 врати проектът беше малка поръчка за производителя на врати и портали Novoferm. Въпреки това както за производството, така и за последващия монтаж се изискваше голям опит и прецизност, поради което глобално действащата компания от Долен Рейн не пропусна възможността да изпрати свои собствени монтажници в Хамбург.
Най-голямото техническо предизвикателство по време на производството бяха ъглите на рамката на фино полираните противопожарни врати. За разлика от алуминиевите профили, всички стоманени профили в производството на врати и прозорци винаги се заваряват в ъглите. Получените диагонални шевове трябва да се шлифоват няколко пъти преди финото полиране, за да станат напълно невидими. Използваните профили от неръждаема стомана са сходни по форма с конвенционалните продукти за рамкови конструкции, въпреки че изборът е малко по-ограничен: те не се предлагат във всички комбинации от размери, както по отношение на стройността, така и по отношение на ширината.
СТРОИТЕЛНИ ПРОЕКТИ bONN OBERKASSEL
ВРАТИ ОТ ПРОСТО ПЯНА T30
Запълването на ъгловите рамки с пожарозащитна пяна Novoferm е тествано като единица за пожарозащитни врати T30-1 N2/50 и T30-2 N22/50 в съответствие с критериите на DIN EN 1634-1 и е одобрено от строителните власти в съответствие с DIN 4102-5.противопожарна вратаот Novoferm допълнителна, професионална възможност за монтаж, която предлага значителни ползи по отношение на времето и разходите, особено при реконструкция и модернизация на съществуващи сгради - както показва многобройният практически опит на производители и монтажници на метални изделия.
| Клиент | Rheinische Beamten- Baugesellschaft mbH, Кьолн |
| Строителни работи | Bauelemente Banach GbR, Lindlar |
| Продукти на Novoferm | Противопожарни врати T30-1 N2/50 с противопожарна пяна 26 |
"С НАД 20% ПО-МАЛКО ВРЕМЕ ЗА СГЛОБЯВАНЕ"
Един от първите, които използват на практика противопожарната пяна Novoferm, е Герхард Банах, управляващ съсобственик на "Bauelemente Banach GbR" от Линдлар.
В бизнеса от повече от 35 години и с опит от 1000 до 1500 монтажа на врати годишно, заключението му е ясно: "При пряко сравнение монтажът с пяна е поне с 20% по-бърз от този с хоросан."
Ръководителят на монтажа Уве Рейн, който работи в Banach от почти 30 години, отива още по-далеч: "Монтажът с пяна елиминира много допълнителна работа, като например смесването на разтвора, покриването на подовете и често отнемащото време подреждане и почистване на строителната площадка и работното оборудване.
В зависимост от ситуацията при монтажа, противопожарната пяна може да спести дори до половината от времето."

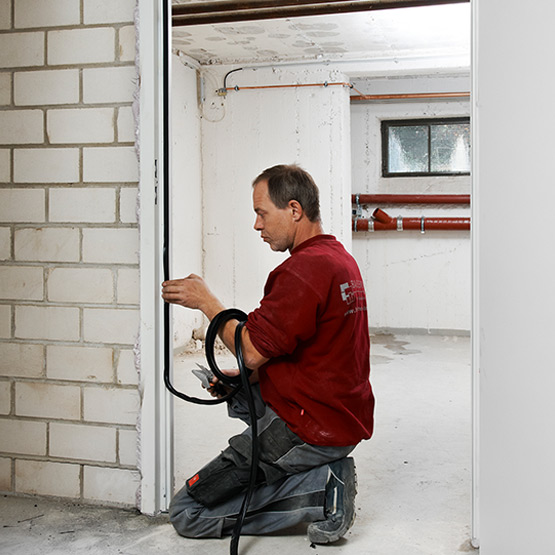

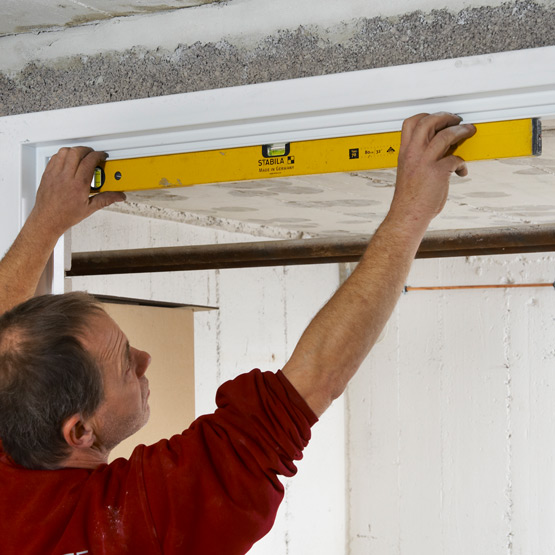

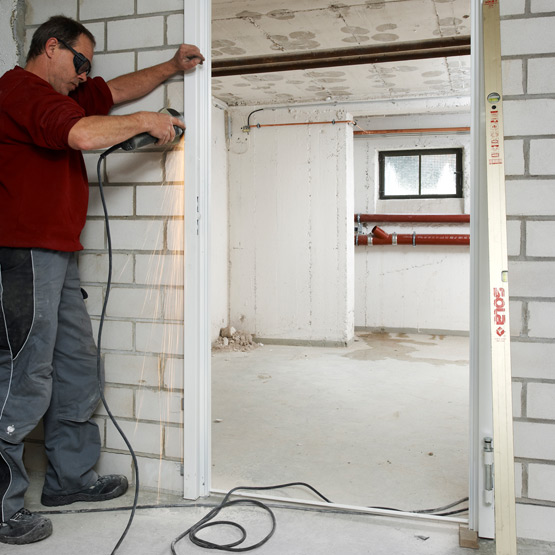

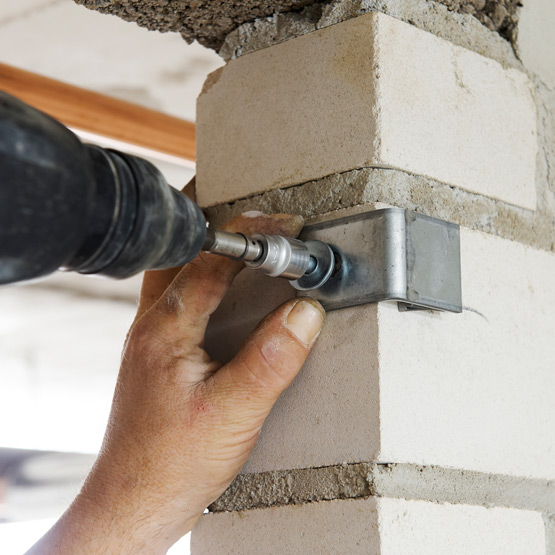

Стъпка 1: Поставете рамката.

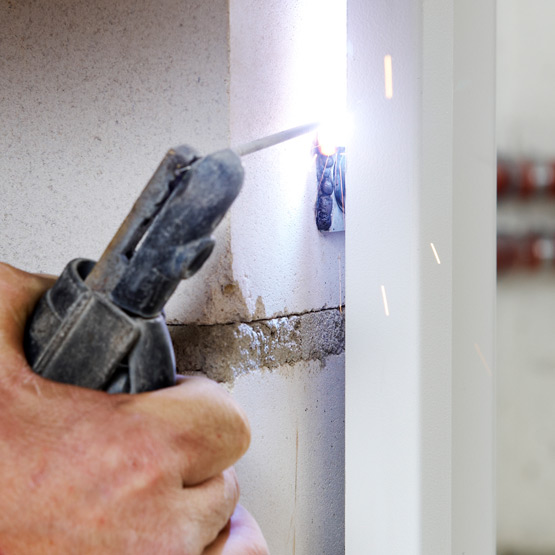

Запълването на рамката с пожарозащитна пяна Novoferm е разрешено за противопожарни врати T30-1 N2/50 или T30-2 N22/50 с размери до 1350 x 2500 mm (еднокрили) или 3000 x 3000 mm (двукрили) със съответната ъглова рамка от зидария или бетон. Ъгловата рамка се закрепва по обичайния начин в съответствие с приложимите указания за монтаж, като се използват винтове, дюбели или заварки.

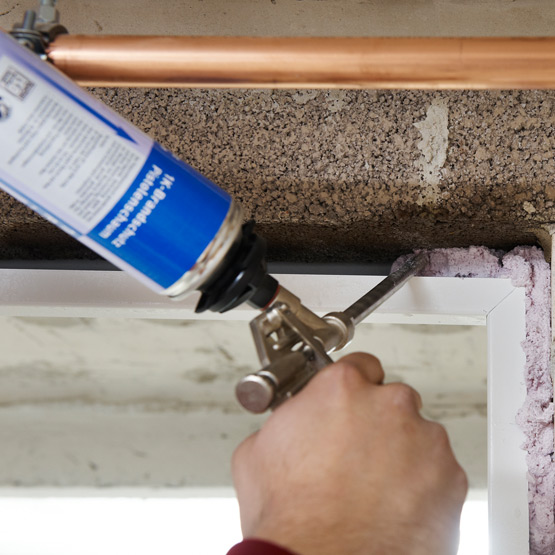

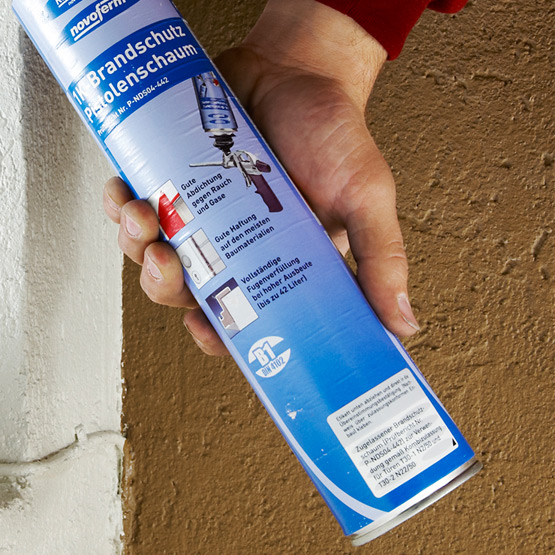

СТЪПКА 2: ЗАСИПВАНЕ С ПРОТИВОПОЖАРНА ПЯНА
След като рамката е правилно закрепена, пространството между рамката и стената, което е почистено от прах, се навлажнява с водна струя, за да се увеличи набъбващият ефект на пожарозащитната пяна.
След това пространството се запълва изцяло с пяна на два етапа с помощта на пистолет за пяна:
първо долните секции, а след това предните секции. Необходимото време за последващо изсъхване е най-малко 30 минути.
Върху кутията с пяна се поставя подвижен самозалепващ се етикет, за да се документира, че монтажът съответства на изискванията за одобрение.

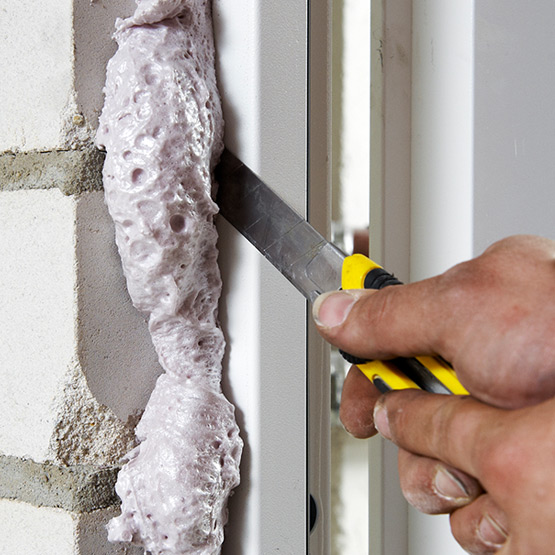

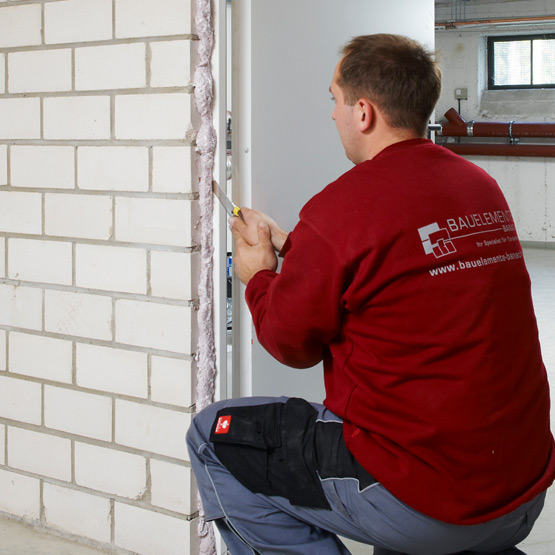

Стъпка 3: Създаване на връзка със стената
След втвърдяване (мин. 30 минути) стърчащата пяна просто се отстранява с остър нож или резачка.

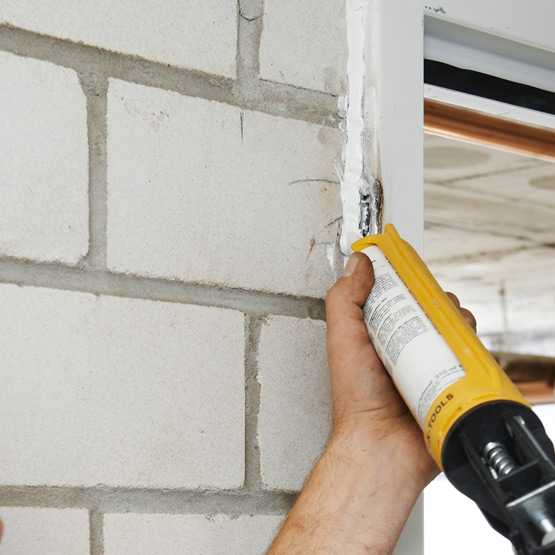

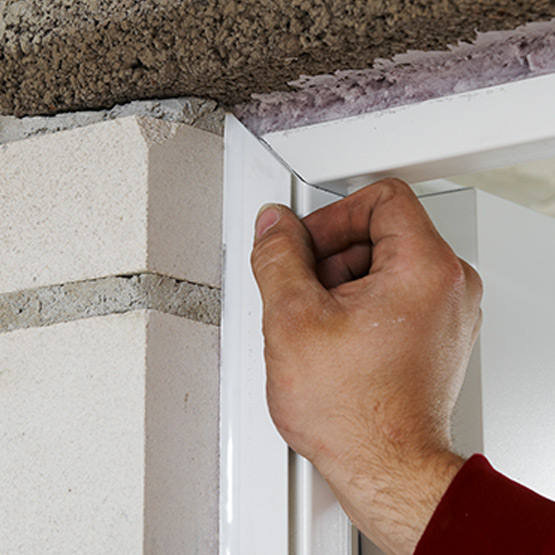

В зависимост от варианта на закрепване преходът между рамката и стената сега може да се измаже или (от противоположната страна на пантата) да се покрие внимателно със самозалепващ се и запечатващ се пластмасов профил с мек ръб, който се предлага по избор.

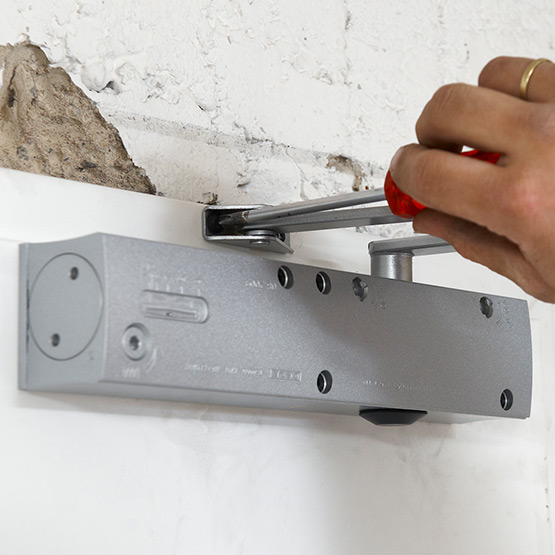

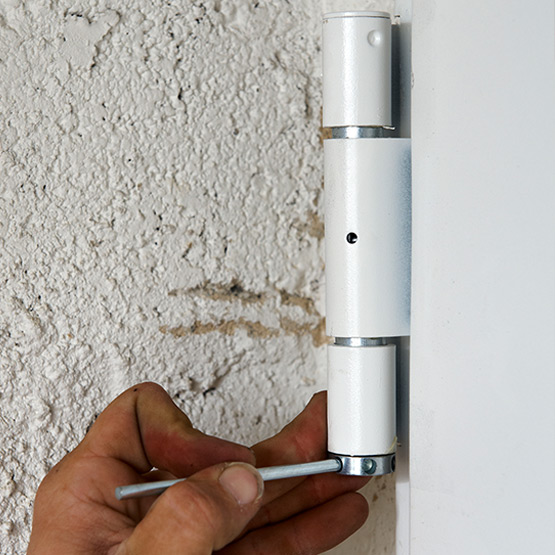

Стъпка 4: Монтиране на крилото на вратата и аксесоарите
Монтажът и фината настройка на крилото на вратата, комплекта дръжки, уплътнителния профил и други аксесоари, като например горна врата или паник-дограма, се извършват по обичайния начин, независимо от вида на задния панел на рамката.
ПРОТИВОПОЖАРНАТА ЗАЩИТА Е ВАЖНА

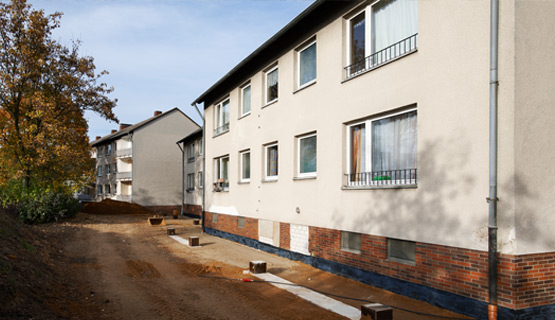

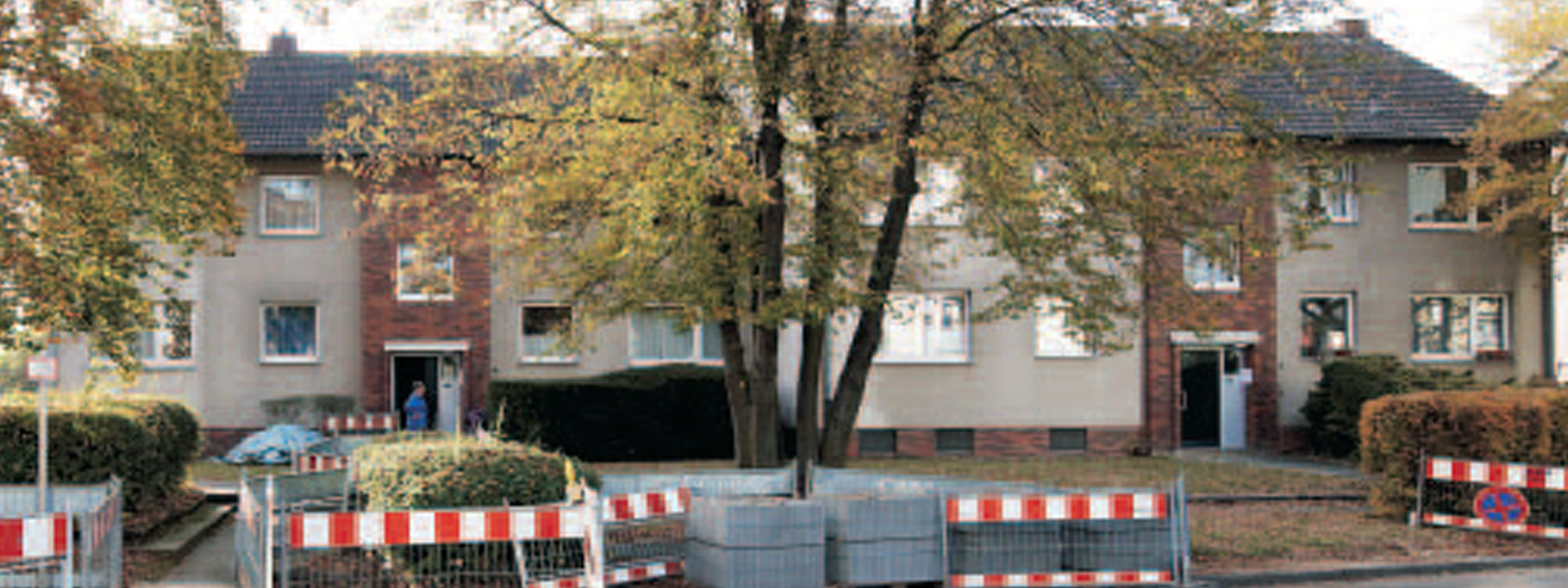

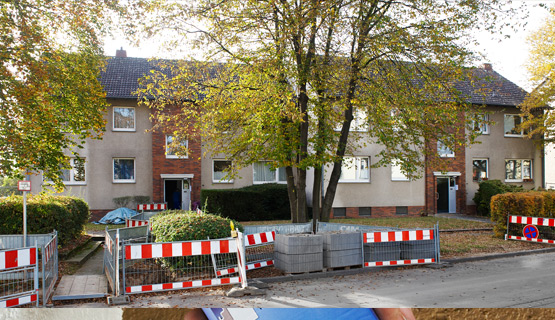

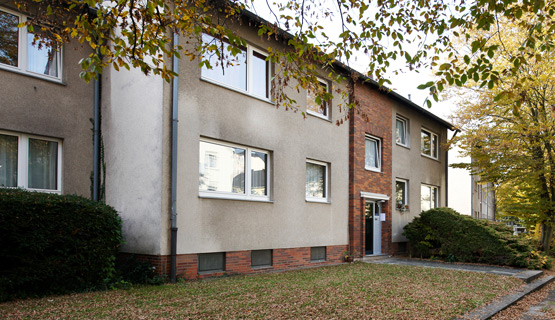

Строителният проект Theresienau 1-11 в Бон-Оберкасел е типичен пример за модернизация на съществуващи сгради.
Шест жилищни блока с 32 жилищни единици се адаптират както визуално, така и технически, за да отговарят на съвременните стандарти на живот.
Това включва съответствие с действащите разпоредби за противопожарна защита - и следователно изисква монтирането на врати Т30 в съответствие с действащите строителни разпоредби.
